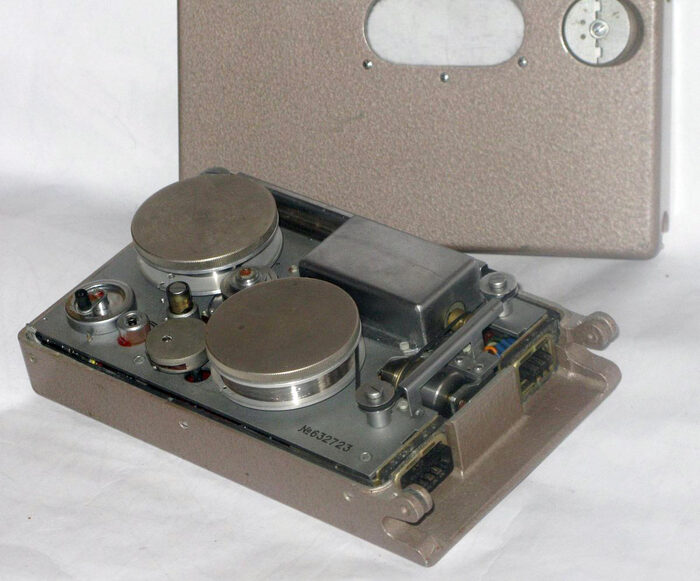

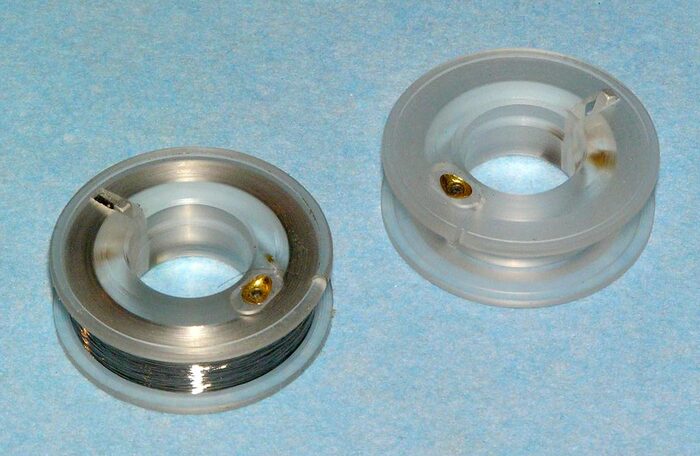

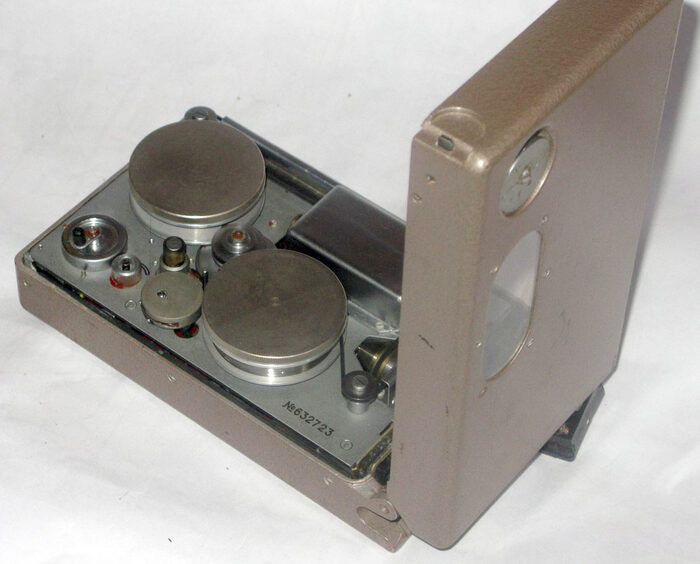

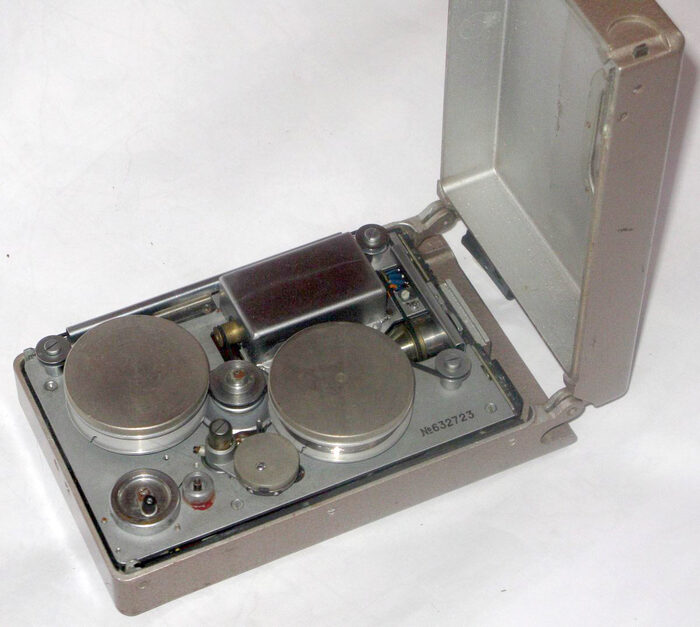

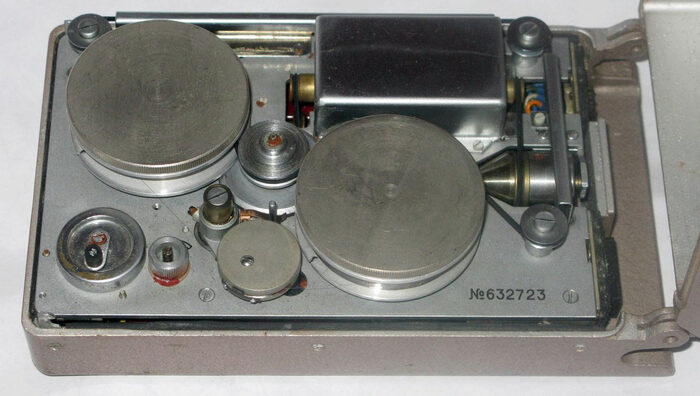

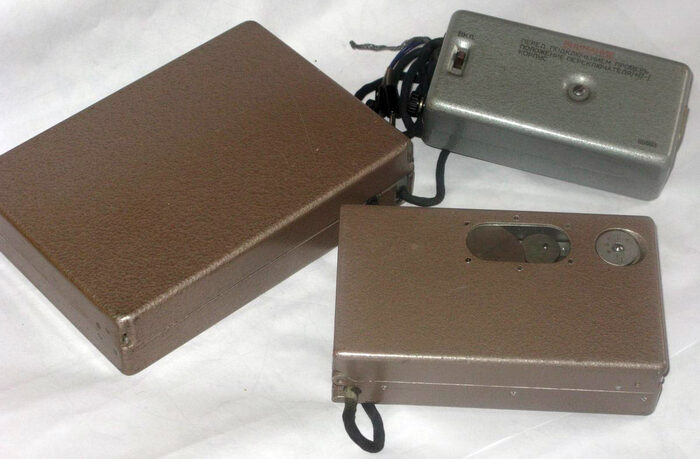

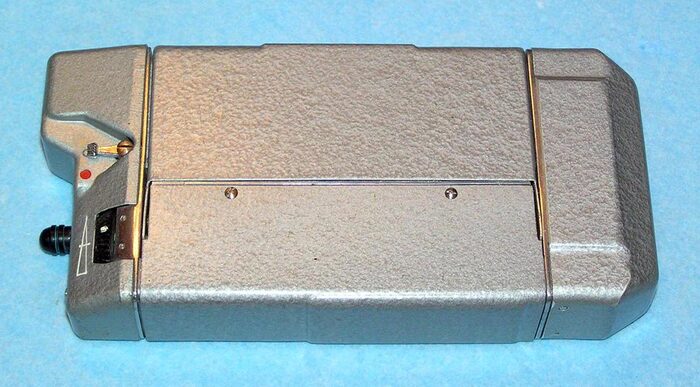

Портативный проволочный диктофон "Мезон" выпускался предположительно с 1960 (я думаю что позднее) по 1987 годы для спецслужб и МВД. Габариты аппарата 158х75х26 мм. Вес без питания 500 г. Проволоки на катушке хватает на 1,5 часа записи. Размеры катушки 35х12 мм. Время обратной перемотки 1 час.

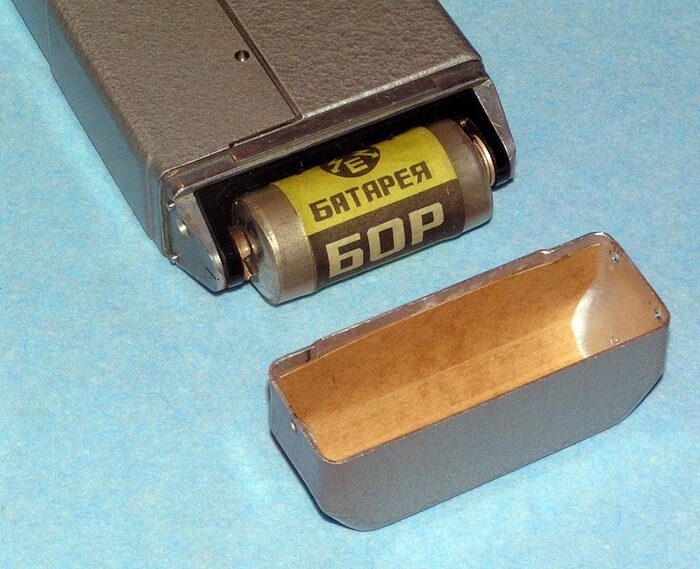

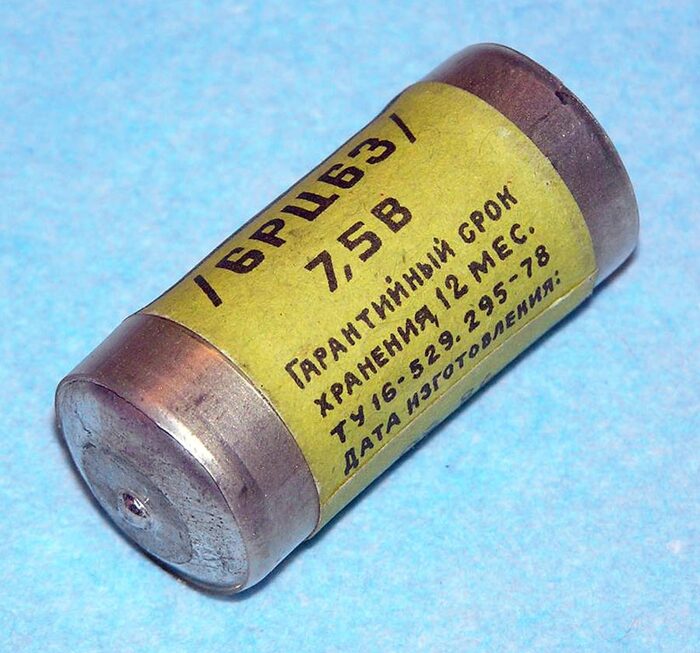

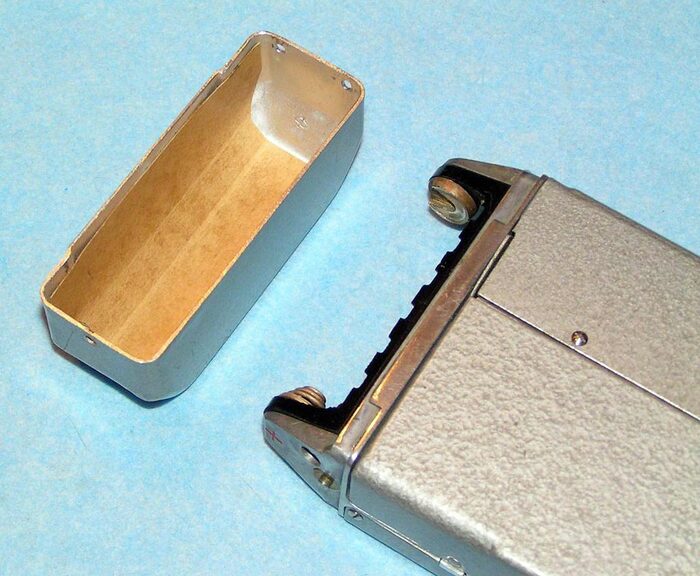

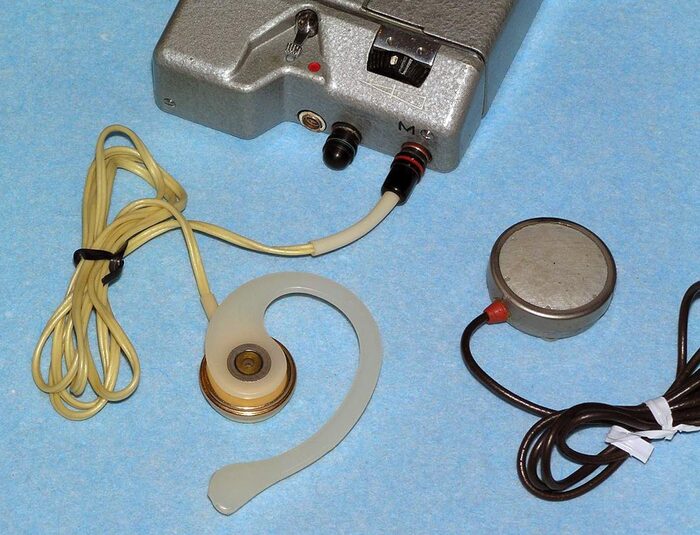

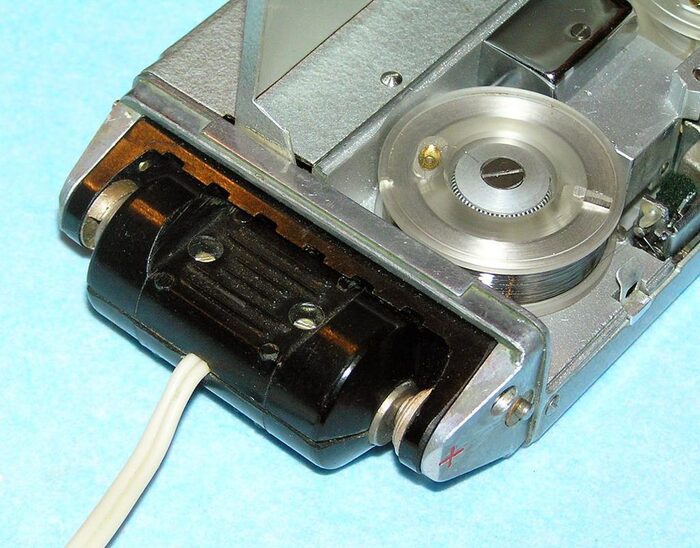

Питание 7 В от батареи "БОР", элементов ОР-2К (РЦ-63), аккумуляторов "DEAC" или 5 элементов "Сатурн", размещаемых во внешнем контейнере. Питание можно подать от внешнего источника через адаптер, вставляющийся в батарейный отсек. Запись осуществляется микрофоном "Нева" или "Т-65", наушника ТМ-2, или от адаптера.

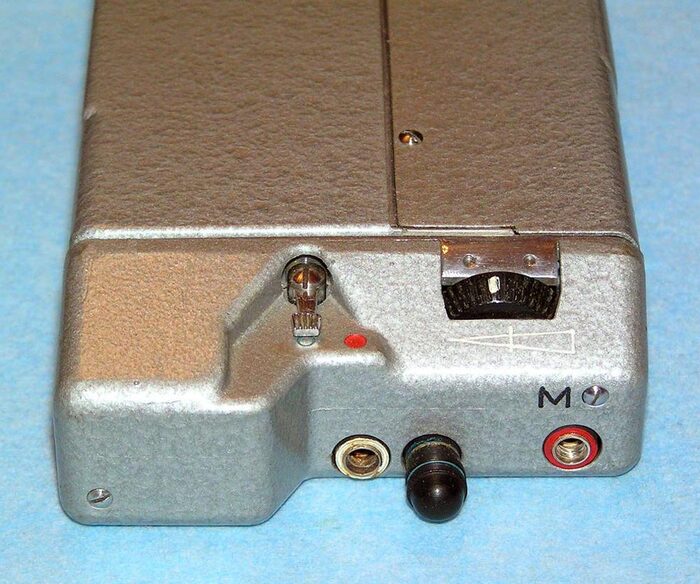

Прослушивание записи осуществляется наушником ТМ-2 или внешним УНЧ. Для подключения микрофона, наушника и адаптера есть разъём с маркировкой "М". Два других разъема предназначены для переключателя ДУ. Штекеры имеют резьбу, для предотвращения случайного выскакивания.

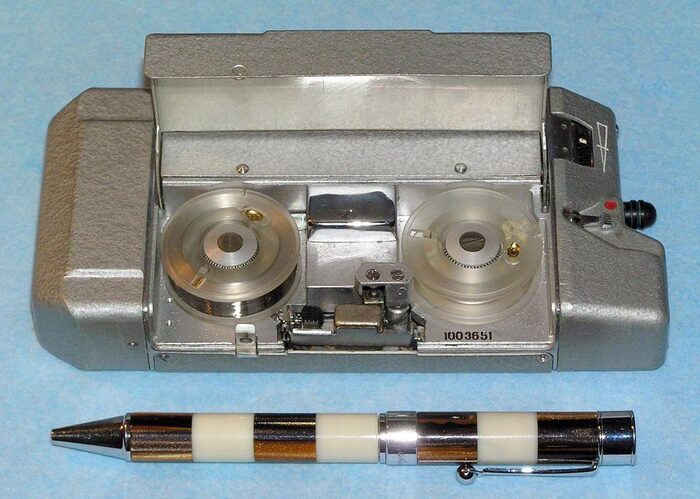

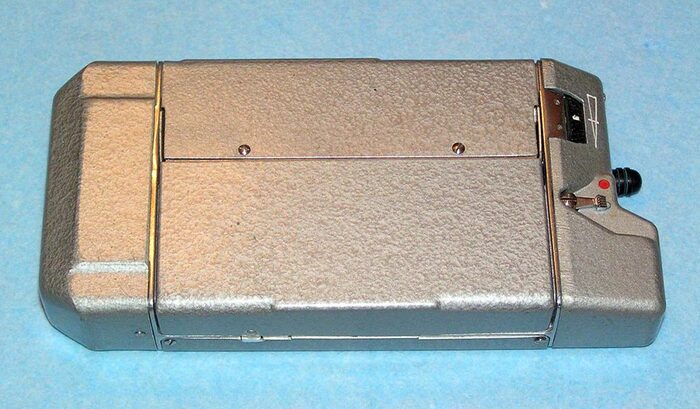

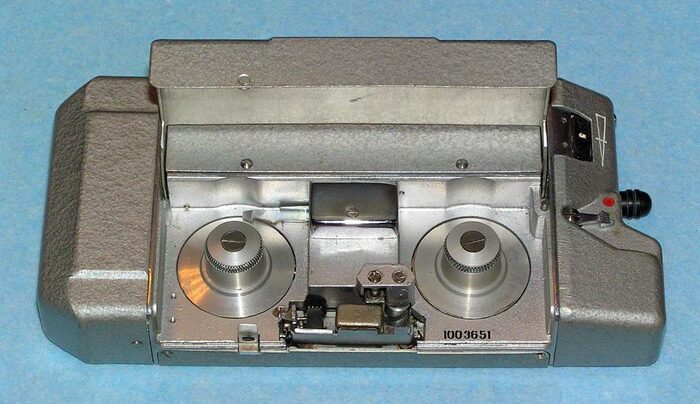

Управляется диктофон переключателем, который в нерабочем состоянии находится в положении "Стоп", отмеченном на крышке корпуса синим кружком. При переключении переключателя в положение, отмеченное красным кружком, и при закрытой верхней крышке, осуществляется запись, а при открытой - воспроизведение. Обратная перемотка проволоки осуществляется при открытой крышке и переключении переключателя по часовой стрелке до упора.

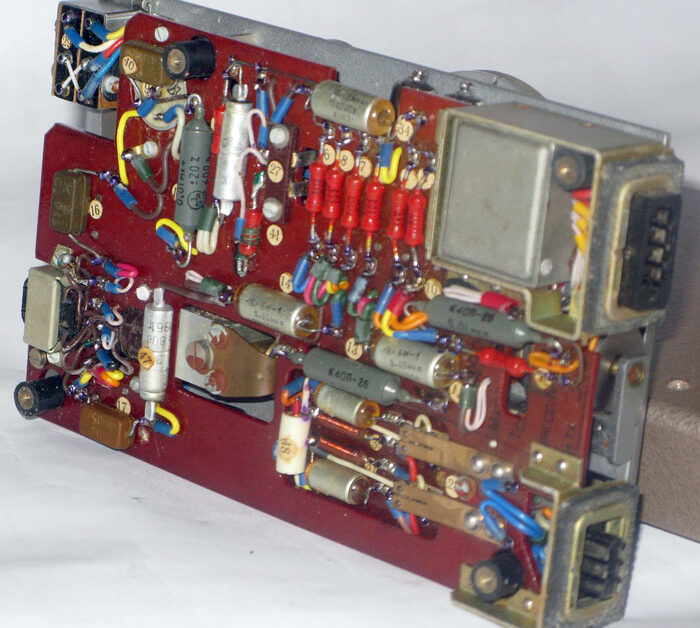

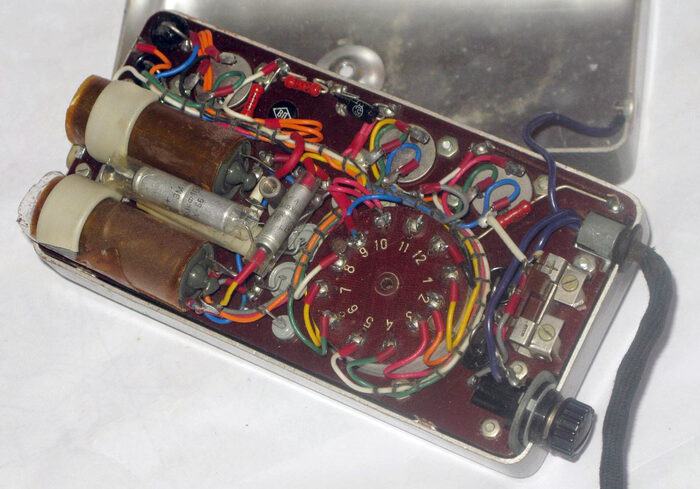

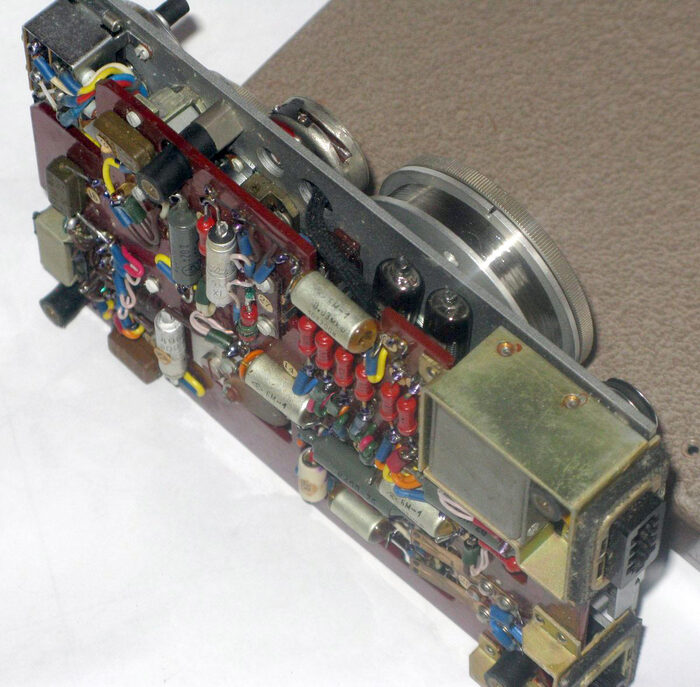

Схема собрана на пяти транзисторах. Для уменьшения наводок блок усилителя помещен в пермаллоевый экран. Разъёмы, схема управления двигателем и генератор подмагничивания собраны на плате, размещенной в торце корпуса. Для регулирования уровня громкости и записи имеется аттенюатор на 3 положения. Стирающей головки нет, стирание осуществляется внешним размагничивающим дросселем.

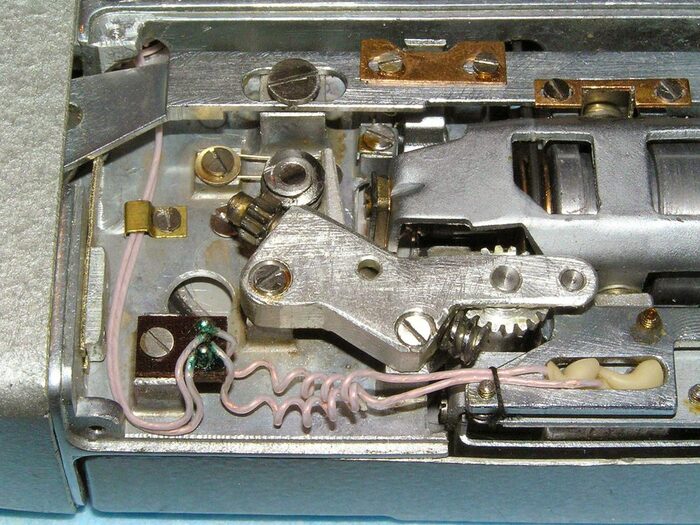

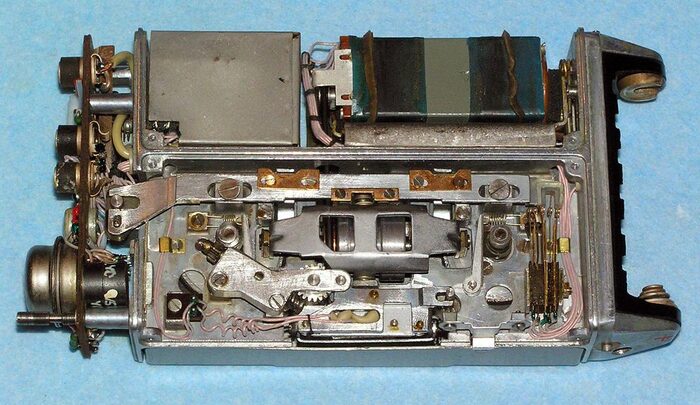

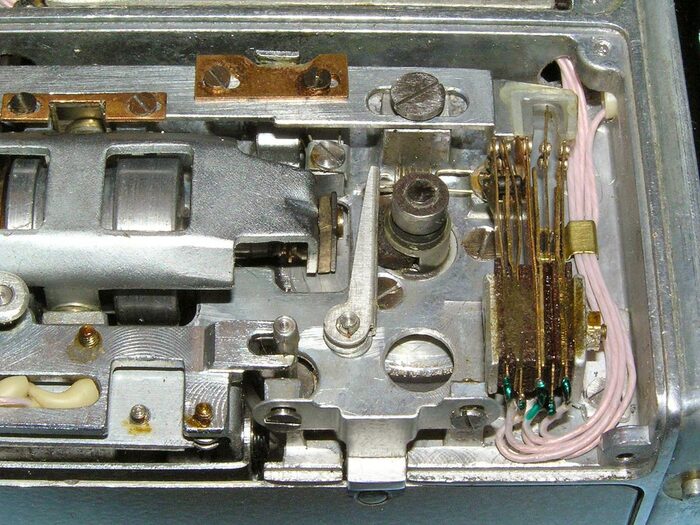

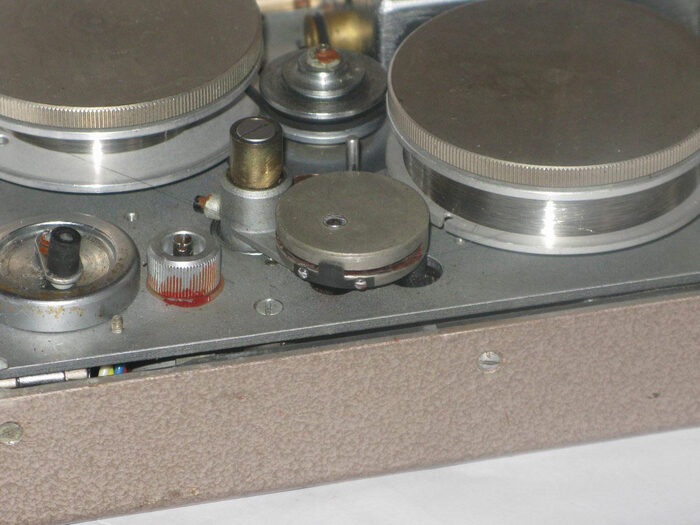

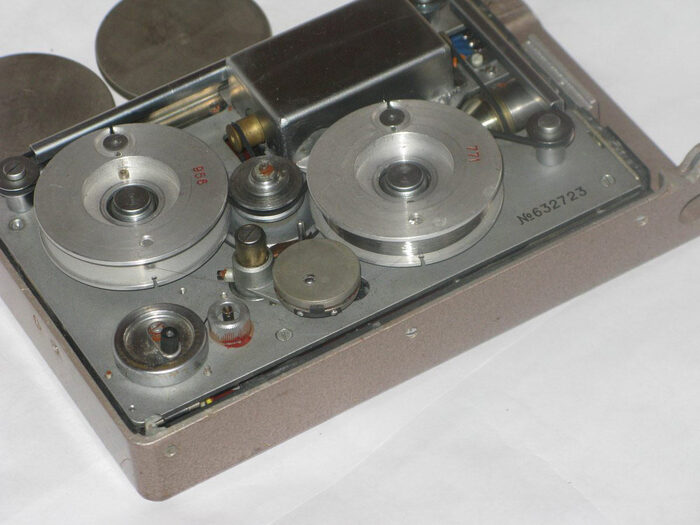

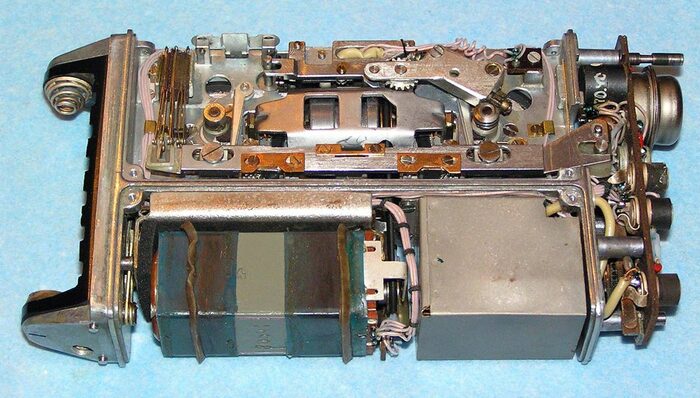

Пассик передает движение от двигателя к горизонтальному маховику, который в свою очередь вращает одну из двух обрезиненных планшайб, в зависимости от режима работы. Универсальная головка перемещается вверх - вниз с помощью червячного механизма. Имеется автостоп, срабатывающий, когда на подающей катушке заканчивается проволока.

При этом на подающей катушке освобождается подпружиненный рычажок, удерживаемый витками проволоки, и нажимает на рычаг автостопа, расположенный под подающей катушкой.

Последний размыкает контакты цепи двигателя.

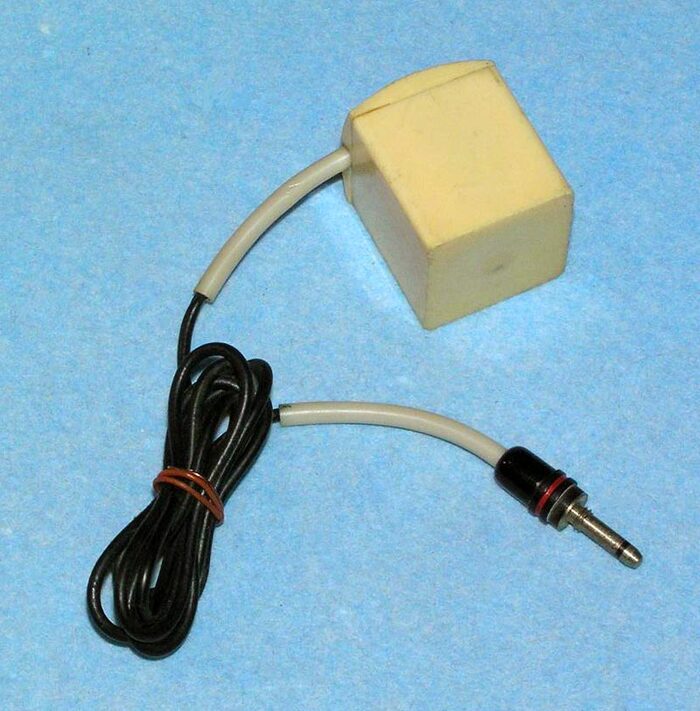

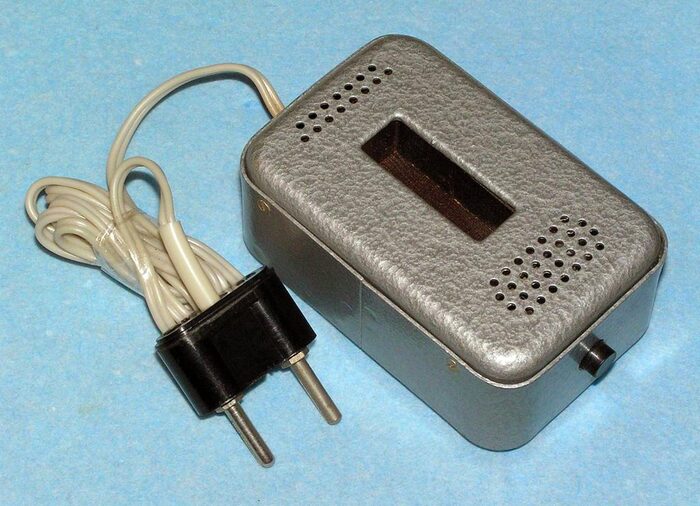

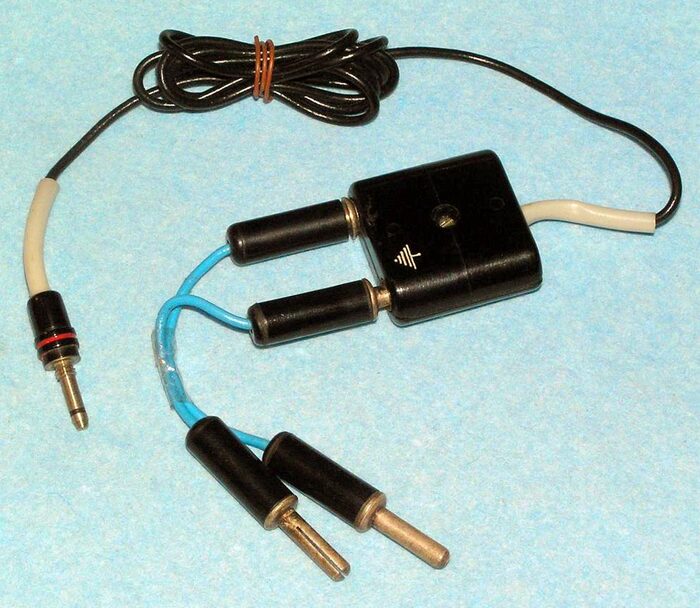

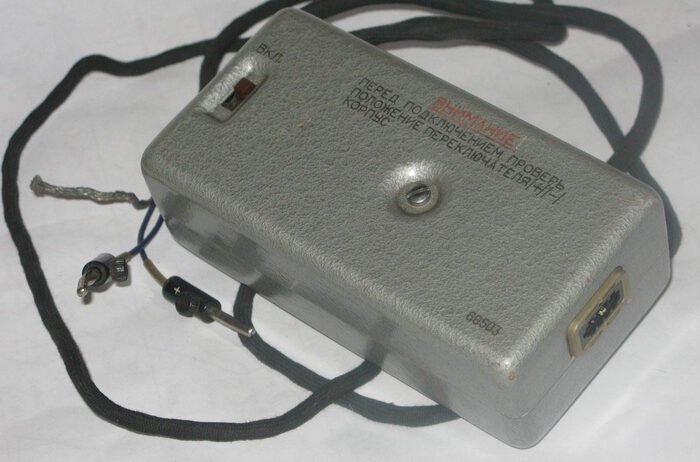

Комплект имеет необходимый набор аксессуаров, таких как дополнительные катушки, в том числе с проволкой, адаптер питания, адаптер записи от внешнего источника, адаптер для бесконтактной записи с телефонной линии, дроссель размагничивания, батарею "БОР", чашки элементов ОР-2К (РЦ-63), наушник ТМ-2, тубу со смазкой, устройство заправки проволоки.

Источник: http://www.rw6ase.narod.ru/index1/mag_ml/mg_kat_nos/mezon_mg.html
