"Синичка" МП-64, полевой радиоприемник политработника, 1967-1974 г.в
Хочу представить малогабаритный портативный радиоприемник МП-64, выпускавшийся Рязанским радиозаводом с 1967 года по 1974 год.
Радиоприемник МП-64 был разработан в 1964 году конструкторами Рязанского радиозавода по заказу ГПУ МО для нужд политработников всех уровней, после проведения войсковых испытаний, в 1967 году радиоприемник был поставлен на вооружение и было начато серийное производство.
Радиоприемник МП-64 работает в диапазоне частот амплитудной модуляции (АМ), который разбит на поддиапазоны: ДВ 2000-735 м (150-408 КГц), СВ 571,4-186,9 м (525-1605 КГц), КВ 49 м (5,94-6,2 МГц), КВ 31 м (9,64-10 МГц), КВ 25 м (11,6-12 МГц), КВ 19 м (15,04-15,4 МГц). Перевод поддиапазонов осуществляется галетным переключателем смонтированном на плате УВЧ.

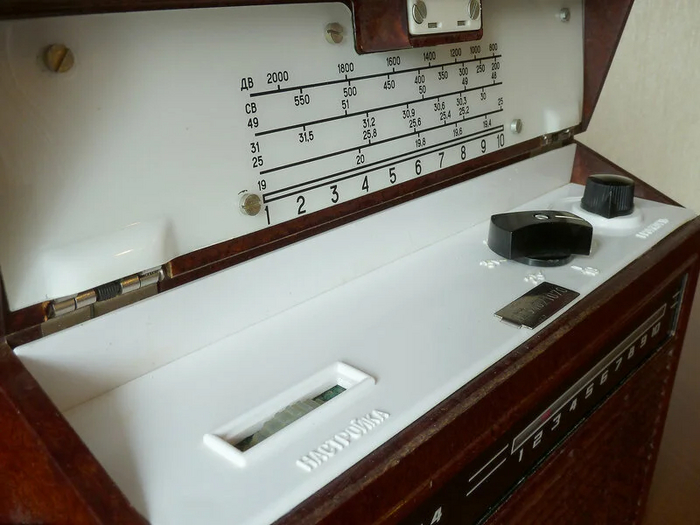

Верньерная шкала - общая для всех поддиапазонов, разбита на 10 делений. Чувствительность радиоприемника МП-64 при выходной мощности 5 мВт и соотношении снгнал/шум 20 дБ, равна со входа для внешней антенны 100 мкВ, на частотах ниже 250 кгц - 200 мкВ. С внутренней магнитной антенной при измерении в стандартном поле на ДВ - 2,5 мВ/м, на СВ - 1,5 мВ/м. Избирательность по соседнему каналу (ослабление сигнала при уводе настройки ± 10 КГц) не менее 30 дБ.
Полоса пропускания не менее 6 КГц на уровне 0,5. Промежуточная частота 465 ± 2 кгц. Номинальная выходная мощность 100 мВт. Диапазон воспроизводимых звуковых частот 250-3500 Гц. Коэффициент нелинейных искажений приёмника не более 8%. Маркировка МП-64 обозначает «малогабаритный приемник, разработки 1964 года», но в армейской среде он не официально получил собственное наименование «Синичка», наименование было позаимствовано от названия штатной 9В батареи, которой комплектовали МП-64 ранних выпусков, эта батарея включает в себя две последовательно соединенных батареи КБС повышенной емкости (квадратные, для карманного фонаря), заключенные в единый кожух.

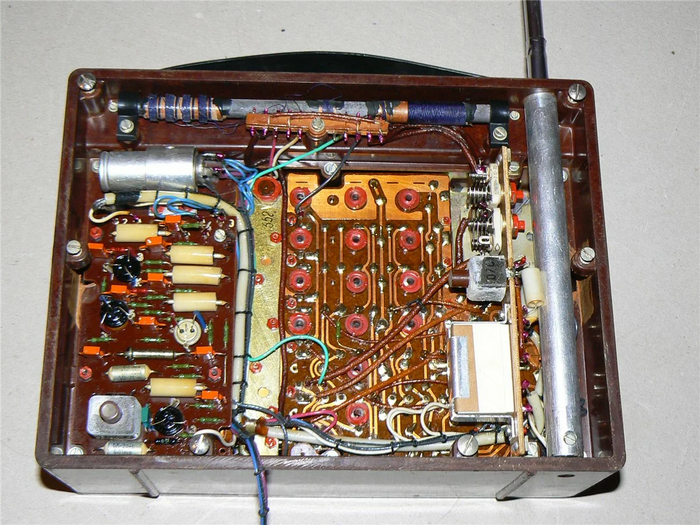

Радиоприемник МП-64 собран по супергетеродинной схеме с автоматической регулировкой усиления на 13 германиевых транзисторах, сохраняет параметры приема при температуре от -10 до +40°С, монтаж выполнен на трех основных стеклотекстолитовых печатных платах: усилитель промежуточной частоты (УПЧ), усилитель высокой частоты (УВЧ), усилитель низкой частоты (УНЧ). На отдельных платах смонтирован фильтр сосредоточении селекции (ФСС) и стабилизатор-защита внешнего источника питания 12,6 В.

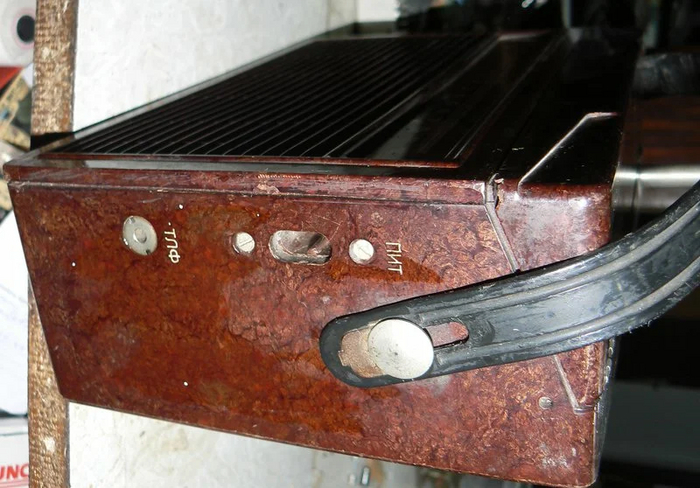

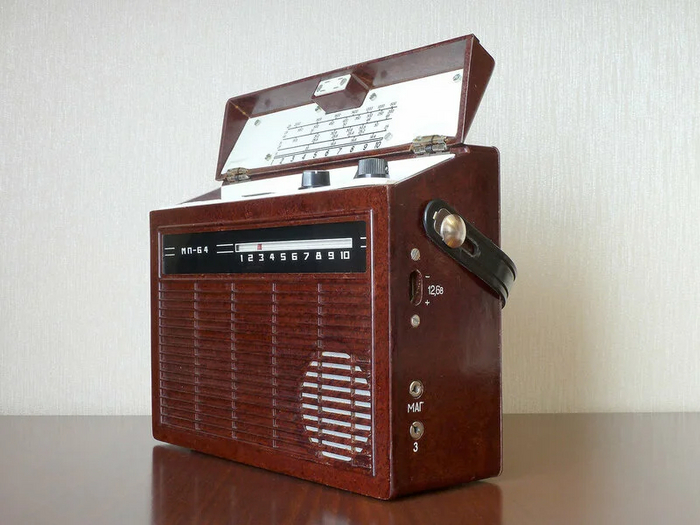

Корпус радиоприемника МП-64 выполнен из ударопрочного карболита, на нем смонтированы гнезда подключений внешнего питания, внешней антенны, заземления, магнитофона или головного телефона. Питание радиоприемника МП-64 в автономном режиме осуществляется от батареи «Синичка» 9 В или от двух батарей КБС-Л-0,50 (4,5 В), при длительном использовании радиоприемника МП-64 в полевых условиях, питание может осуществляться от автомобильного аккумулятора напряжением 12,6 В, для подключения к которому в комплекте имеется специальный шнур, для стационарного подключения к сети переменного тока напряжением 127/220 В часть радиоприемников МП-64 укомплектовывалась штатными блоками питания БПМП-64.
Размеры радиоприемника МП-64 составляют 152х90х35 мм, вес 2,25 кг.
В процессе производства радиоприемники МП-64 несколько модернизировались, было выпущено 3 серии по заводской классификации. Первую серию можно определить по движковому выключателю питания и пиктограмме динамика на шкале, вторая серия вместо гнезд подключения магнитофона имеет гнездо подключение телефона-наушника ТМ-2А «Октава», выключатель питания совмещен с потенциометром регулятора громкости, третья серия имеет гнездо подключения магнитофона СГ-5.

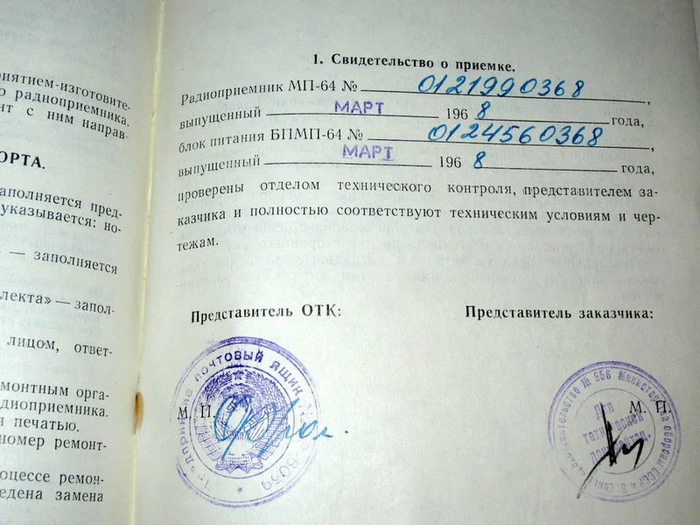

Год выпуска радиоприемника можно определить по последним двум цифрам набитым на шильдике. Радиоприемник МП-64 был поистине не убиваемым, очень хорошо смоделирован монтаж, конденсаторы КЛС, КД, СКМ, резисторы ОМЛТ десятилетиями сохраняют параметры, транзисторы П416А, МП15, МП14 были лучшими на то время и применялись только в оборонке, имели высокие коэффициенты усиления и малый разброс параметров, подключение автомобильного аккумулятора имело встроенный стабилизатор понижающий напряжение до 9 В, имеется защита от случайной переполюсовки.
Если сравнивать качество приема с популярными в 60-70-х бытовыми радиоприемниками Спидола/ВЭФ-12, то преимущество будет за МП-64, проиграет он только в мощности УНЧ.
Автор:Сергей Буров
