Распиновка USB 3.0

Мало ли кто не знал. USB 3.0 это тот самый «синенький» USB. По сравнению с привычным USB 2.0 у него выше скорость передачи данных и выше ток питания/зарядки.


Берите схемы распиновки в свой справочник.

Источник: http://rones.su/new/usb-3-0-pinout.html

Показать полностью 7
49

5 фактов о Wi-Fi, которых вы могли не знать.

1. Wi-Fi существует уже достаточно давно!


Еще в далеком 1991 году компания At&t выпустила на рынок первые устройства для беспроводной передачи данных на радиочастоте 2.4gHz. Тогда этот стандарт носил имя WaveLan. Он мог обеспечить передачу данных на скоростях от 1 до 2 мегабит в секунду.


В 1997 году мир увидел первые спецификации 802.11. Это по сути был все тот же WaveLan от At&t. А гордое имя WI-FI получила уже следующая спецификация — 802.11b. Этот стандарт позволял передавать данные уже со скоростью до 11 мегабит в секунду.

2. По Wi-Fi можно передавать данные быстрее, чем по проводам!


На данный момент самый быстрым считается стандарт 802.11ac. Он способен обеспечить передачу на скоростях до 1.3 Гбит/с, что гораздо быстрее обычного телефонного шнурка.


Скорость в 1.3 Гбит/с для беспроводных сетей - далеко не предел! Уже сейчас ведётся активная разработка стандарта нового поколения — 802.11AD. Его пропускная способность должна составить минимум 7 Гбит/с. Достигается она за счет работы в диапазоне 60 гГц. Жаль, что такая высокочастотная полоса имеет плохую проникающую способность и дальность.

3. Какова максимальная дальность работы Wi-Fi?

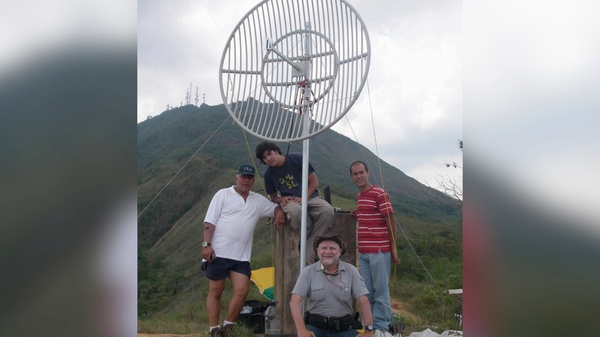

Самое удаленное соединение, которое удалось установить между двумя устройствами, работающими по стандарту 802.11, составляет 382 км. Этот рекорд установил Эрманно Пьетроземоли. Для этого ему потребовалось немного допилить серийное оборудование Intel и настроить 2 направленные антенны друг на друга таким образом, чтобы они попали в зону прямой видимости. Эрманно удалось выжать 3 Мбит/с, а на оборудование он потратил всего 60 долларов.

4. Вредно ли излучение Wi-Fi?


Такие вопросы частенько стали звучать после того, как народ узнал о том, что микроволновки работают на одинаковой с WI-FI частоте - 2.4гГц.


Если немного углубиться в суть вопроса, то становится ясно, что WI-Fi сигнал абсолютно безвреден.


Его мощность в среднем составляет 100 милли ватт, тогда как бытовая микроволновка работает с мощностью 800 ВАТТ. Wi Fi совершенно безобиден, ведь его мощности попросту не хватит для того, чтобы причинить вам вред.

5. Пользоваться публичными Wi-Fi сетями не безопасно!


Такие сети часто используются хакерами для сбора информации. Ежедневно перехватывается около 1 терабайта данных. А ежегодно 370 миллионов учетных записей «утекают» в открытый доступ. Все благодаря беспечности юзеров в публичных сетях.


С помощью специального софта можно перехватить трафик между вами и сервером, затем провести атаку «человек посередине», прикинувшись одной из сторон. Таким образом легко опустошаются банковские счета жертвы.

Кроме этого можно перехватить пароли или cookie-файлы с вашей сохраненной сессией и без проблем залогиниться в ваш контактик или инстаграмчик.


Чтобы себя обезопасить старайтесь избегать публичных сетей. И если уж совсем приспичило, то используйте защищенное соединение по протоколу SSL или используйте проверенный VPN.


Если хотите подробней узнать об этом, отпишитесь в комментариях и если желающих наберется много, я обязательно сделаю об этом отдельный пост.


А на этом всё. Если вам нравятся мои посты или вас интересуют современные гаджеты и технологии, то подписывайтесь на мой профиль на пикабу. Ставьте оценки этому посту. Всем спасибо за внимание, всем пока! =)


Так же советую посмотреть Каково это пользоваться гироскутером Ninebot Mini в наших широтах?

И глянуть Xiaomi Mi Band 2 - обзор от жиробаса

Показать полностью 5
1063

USB-мыши и USB-клавиатуры — советы по ремонту шнура.

Часто обращаются с вопросом: «Оторвался провод от клавы, куда что паять?» или: «Собака сжевала разъём мыши. Как припаять новый?»


Если провод оторван от платы устройства, то смотрите буквенную маркировку на плате.

У USB устройств контакты маркируются так: V, D- , D+, G. Может быть ещё и SG — оплётка.


Правда, никаких буквенных обозначений на плате может и не быть. Как разобраться с этой бедой я скажу ниже.


Итак, какой цвет куда паять?


V — Красный

D- — Белый

D+ — Зелёный

G — Чёрный

SG — Чёрный толстый


Но буквенная маркировка может быть и нестандартной:


V — Красный

D — Белый

C — Зелёный

G — Чёрный


Эта маркировка характерна для устройств PS/2, но как ни странно, встречается и на платах USB-девайсов.


Если в проводе USB вы не встретили классических цветов (Красный, Белый, Зелёный, Чёрный), вам могут помочь эти таблицы:

Если в таблицах вашего устройства нет, берёте мультиметр в режиме омметра и сами прозваниваете шнур: какой контакт с каким проводком звонится. Назначение контактов на картинке ниже:

А что делать, если контакты на плате не подписаны?
Внимательно изучаем дорожки и маркировку элементов.

1. От контакта «G» обычно идёт самая длинная, самая жирная дорожка. Но с ней может конкурировать дорога «V». Необходимо свериться по электролитическим конденсаторам — они припаяны к дорожке «G» минусом. Минус на корпусе конденсатора отмечен продольной полосой.

2. От контакта «V» идёт дорожка поскромнее. К ней электролиты и светодиоды припаяны плюсом.

3. Две одинаковые дорожки, идущие прямиком к микросхеме контроллера это «D-» и «D+». Различить их так просто не получится. Паяем наугад. Если устройство не заработает, просто меняем провода на контактах D- и D+ местами. Ничего страшного не произойдёт.


Если же собака или младшая сестра отгрызла штекер от мыши или клавы, покупаете новый разъём и паяете на шнур по классической схеме.

Если же цвета в огрызке шнура оказались левыми, то либо ищете распиновку в таблице нестандартных цветов (см. выше) либо смотрите на плату, какой цвет к какому контакту припаян. Выше я уже рассказал, как вычислить назначение контакта по плате.


Если актуально, могу запилить аналогичный материал по мышам и клавиатурам PS/2.


Всем успеха в ремонте!

Показать полностью 7
718

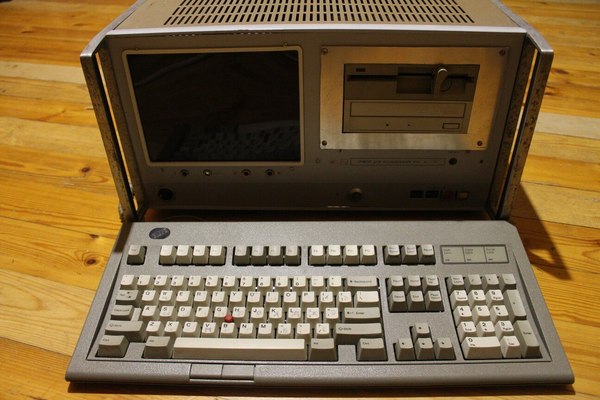

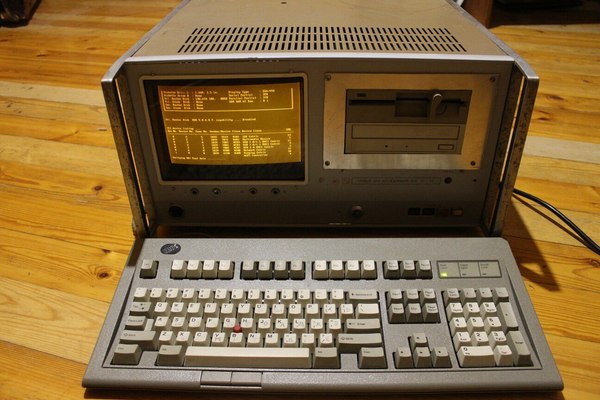

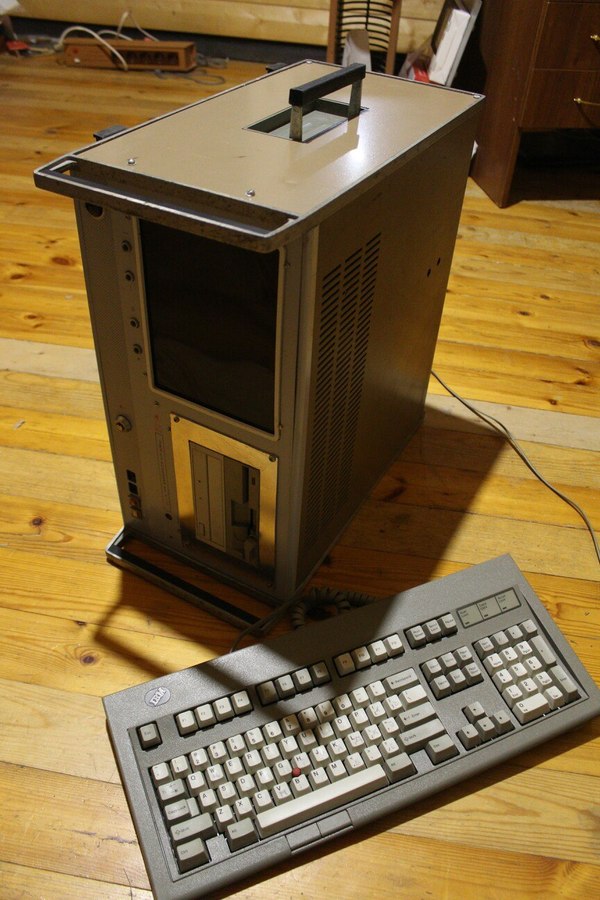

Самодельный компьютер-моноблок в корпусе от прибора для исследования АЧХ Х1-53

Авторское описание:

"Вряд ли "суровый", но все же. Самодельный компьютер-моноблок в корпусе от прибора для исследования АЧХ Х1-53, с POS-монитором и материнкой с пентиумом 4 (можно поставить что-то и новее, но надобности с таким экраном нет). Закос делал под что-то военное, а также максимально аутентичное советской измерительной технике и компьютерам. Главное, что много ручек) Делал несколько дней. Использоваться, возможно, будет как аудиокомпьютер.

З.Ы. Х1-53 достался как корпус, после изъятия из него драгметаллов."

Показать полностью 3
