Задумал я как-то сделать Y6 коптер размером близким к 250ому классу. Чтобы и быстро полетать мог, и поснимать с подвеса, а главное помещался в чемодан.

В итоге получилась такая гравицапа, о постройке которой я хочу рассказать:

Возможно я буду слишком подробно рассказывать, но может кому-нибудь будет полезно.

Постройку было решено начать с подбора мотоустановки.

Выбор пал на моторы 1806 2300KV. Один такой мотор обещал дать под 0.5кг тяги на полном газу с пропеллерами 5030.

Путем нехитрого умножения получаем максимальную тягу в 6*0.5кг=3кг. Тяговооруженность (отношение тяги к весу) положим в 1.5, так как нам же нужно еще и оторваться от земли, а не просто крутить пропеллерами на взлете. В итоге взлетная масса должна не превышать 3кг/1.5=2кг. На деле конечно меньше, но пока будем считать так.

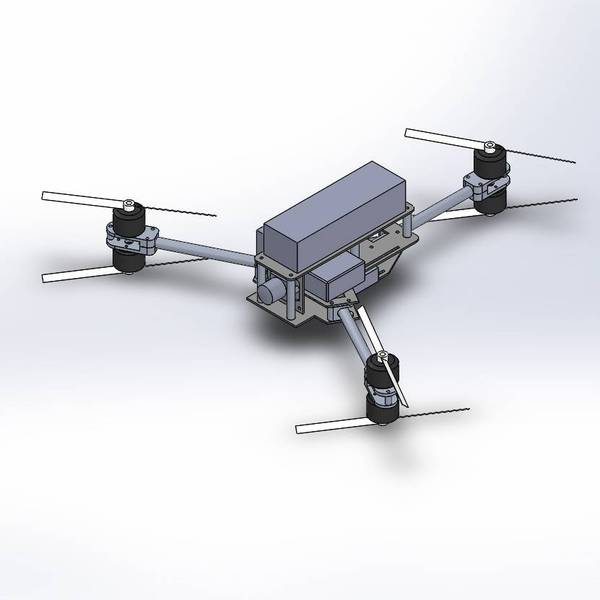

Прежде чем пилить начертил гексу в САПР Solidworks:

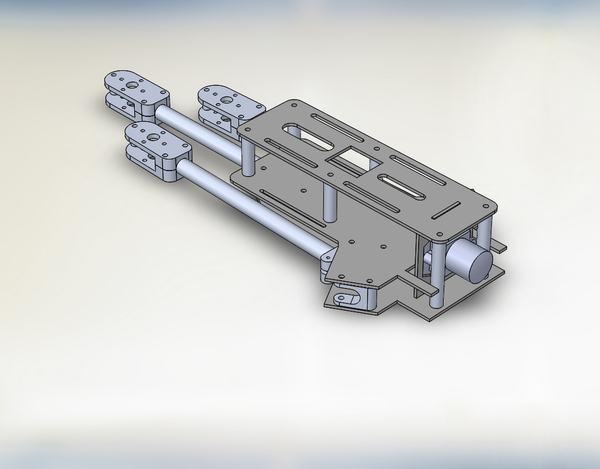

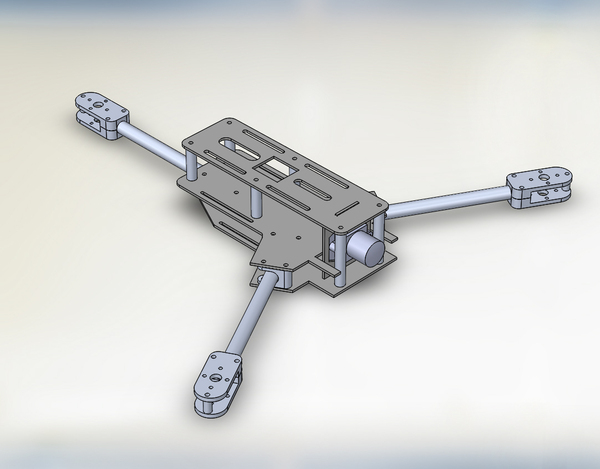

Рама без электроники:

После приступаем к художественной резне электролобзиком и напильником.

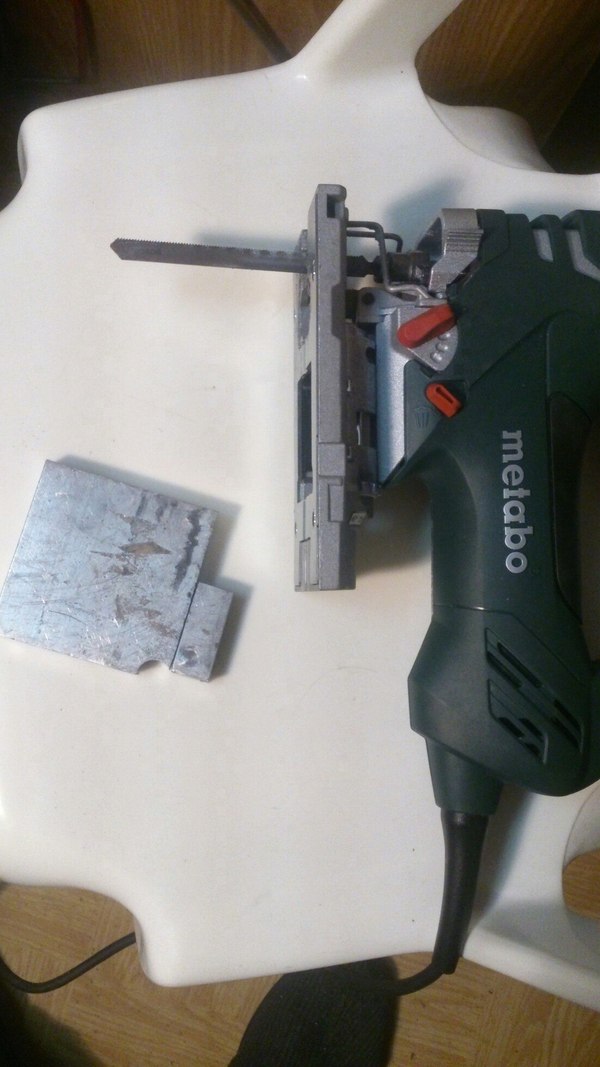

Берем кусок алюминия и отрезаем

Правим углы

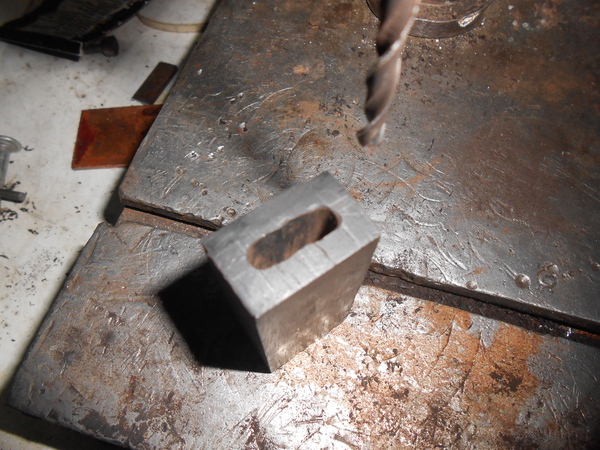

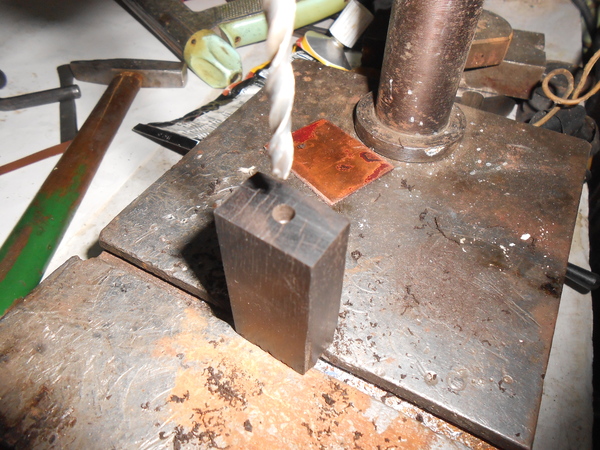

Керним и много сверлим. Сначала мелким сверлом, чтобы большое сверло не било в финальном отверстии и.... Перегреваем сверлилку, так как она не для этого предназначена, но что поделать...

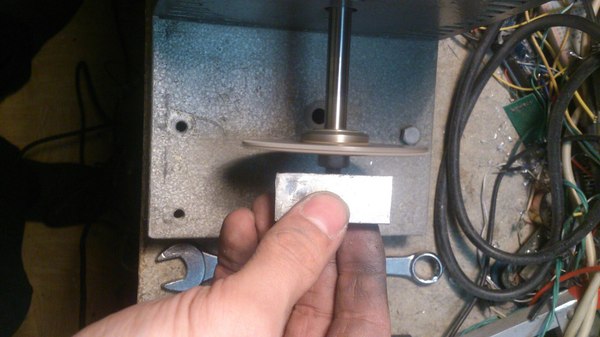

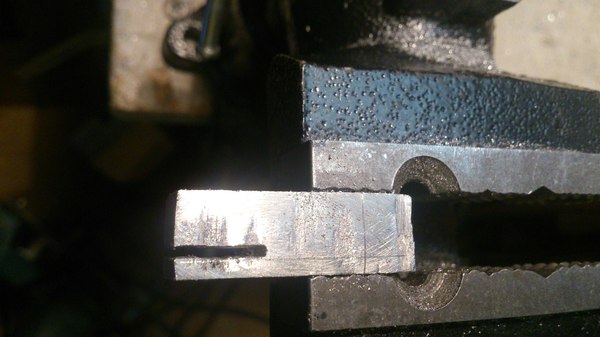

Отсекаем все лишнее

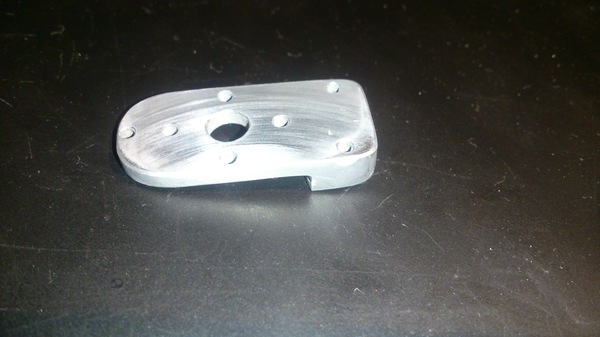

После обработки напильником и наждачной бумагой получаем следующую деталь:

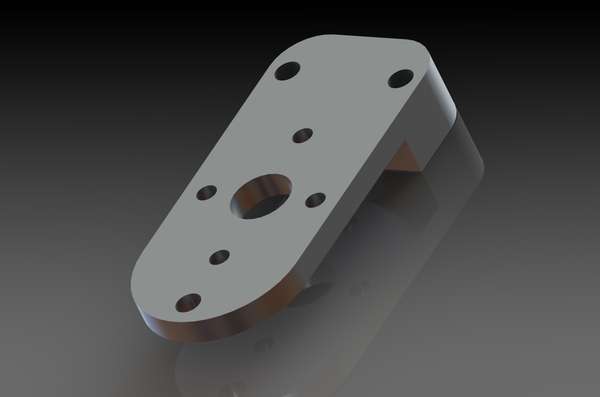

А хотели получить такое:

Ну вроде похоже на правду, продолжаем.

Делаем держатели лучей по той же технологии.

Сами лучи это алюминиевые трубки из строймагазина

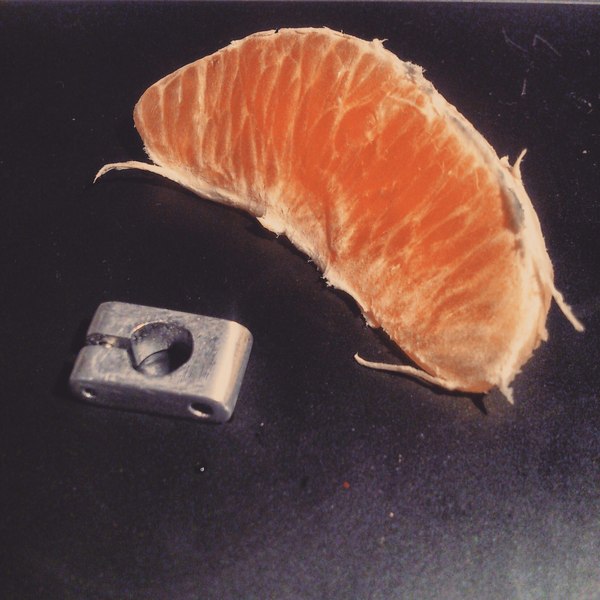

Повторяем много раз и получаем следующие детальки тонкой ювелирной работы:

Шучу, они кривые и неполированные. Но это мы исправим покраской.

В следующий раз расскажу про покраску, центральную часть и электронику.

Показать полностью 14

[моё] Квадрокоптер Своими руками Резьба по металу Гексакоптер FPV Шкаф-мастерская Длиннопост

38

32

Dionisnation

TECHNO BROTHER

Ночь а мне не спалось - DIY корпус для Флэхи ч2⁠⁠

9 лет назад

Ссылка на первую часть

После того как я подзарядил аккум фотика и попил кофе - пошел доделывать начатое.

Просверлил отверстие для светодиода, а если точнее то для света от него исходящего.

Уж очень красивая древесина, на фото конечно не то, в жизни цвет гораздо чернее и лучше передает фактуру и текстуру (у меня появляются сомнения, насчет того, что это моренный дуб, уж очень похожа древесина на Гренадил - Африканское Чёрное Дерево )

Дальше была ручная шлифовка

Руки от древесной "Муки" - в жизни чернее (вот даже сейчас остались немного чёрные даже после помывки с мылом и моющим)

Дальше вырезал заготовку на стенку которая будет держать потроха флэхи внутри, просверлил отверстия для болтов и посредине для штекера USB

Дальше работа напильником

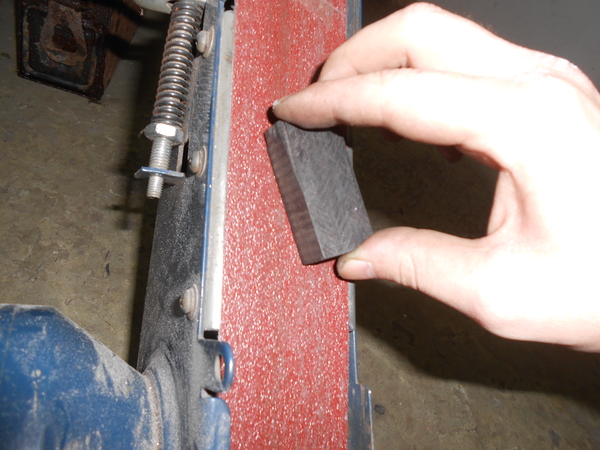

Потом немножко подгонка краёв на станке

Закрепил временно спичками - дабы немного шлифануть вместе с корпусом

Сделал выемки для болтов

Подходящих болтов не нашёл, временно пускай эти будут

Разметил места под отверстия для трубок (да, я не использовал проволоку а именно трубки)

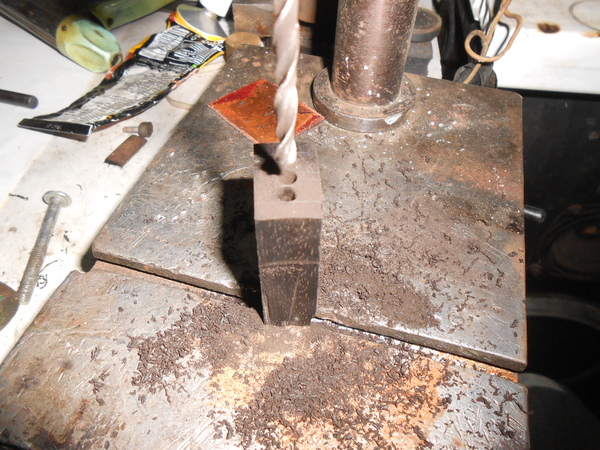

Начал сверлить отверстия для крепления трубок

Нарезал трубку на нужные кусочки

Вставил в отверстия

Дальше начал гнуть их

Без деревянного молоточка не обошлось - вот как получилось, но они не блестят(

Значит легонько шлифанём

Вот. теперь - лучше

Даже при таком ракурсе видно что трубки немного отшлифованы

Это не конец, над флехой я ещё буду работать, также нужно сделать колпачок и добавить элементов, думаю добавить всё таки немного часовых шестерёнок, также в отверстия для свет от светодиода думаю посадить штучные камни в огранке, красиво свет рассеивают. Ну и ещё немного меди да латуни по бокам, дабы скрыть некоторые дефекты ну и сделать элементы стимпанка и добавить на корпус
Продолжение следует

Показать полностью 23

[моё] Technobrother Своими руками Флешки Дерево Самоделки Сон для слабаков Гренадил Длиннопост

10

23

Dionisnation

TECHNO BROTHER

Ночь, а мне не спится - DIY корпус для Флэхи ч1⁠⁠

9 лет назад

Есть у меня флэшка которую я иногда юзаю, без копрпуса, давным давно уже он разлетелся и канул в аналы истории, но сама флэшка до сих пор работает хоть и на 2 гига. Решил я для неё деревянно-металлический корпус заделать. Ещё пока даже не знаю как в итоге она будет выглядеть, так как буду делать из того что есть в наличии и это будет либо "клокпанк" либо "стимпанк"
Дерево для корпуса мне подогнал сосед Валерыч он занимается реставрацией разного рода антикварщины, заодно любезно предоставил станки за что ему огромнейшее спасибо и долгих лет жизни, так как дядька уже приличного возраста, в деды годиться мне.
Что за дерево ни я, ни сосед не знаем я предпологаю что это мореный дуб. Хотя дерево хоть и твёрдое но когда сверлил то шло мягко. В общем буду ещё использовать медь и латунь что в итоге выйдет, самому интересно

Прикинул я сколько нужно, пометил.

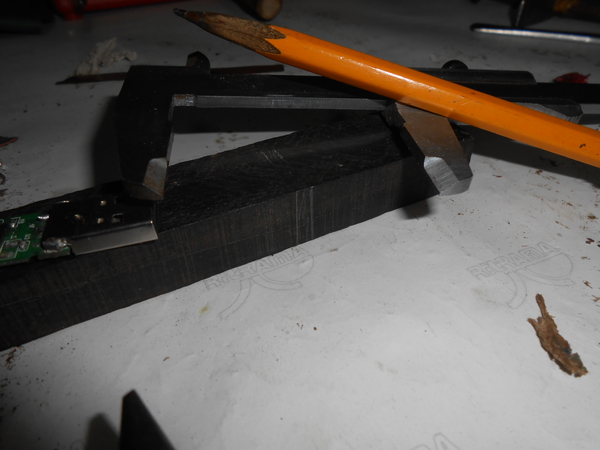

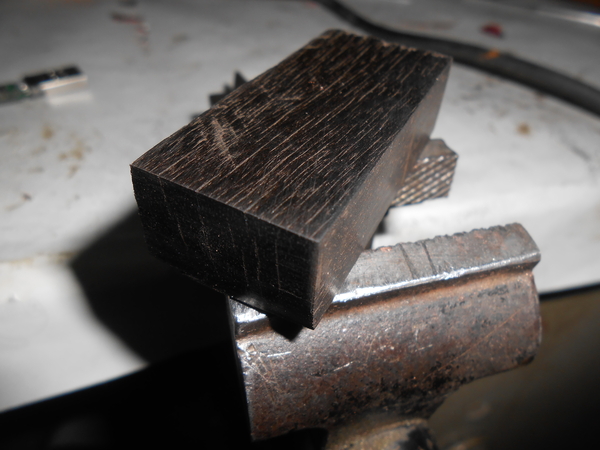

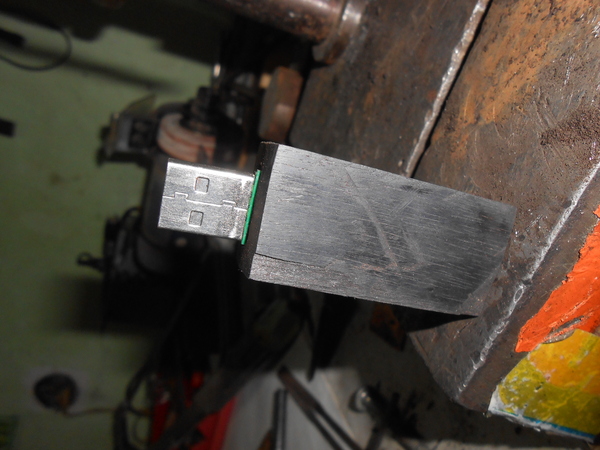

Штангелем замерил и по кругу разметил карандашом, потом несколько мм ещё пришлось добавить
