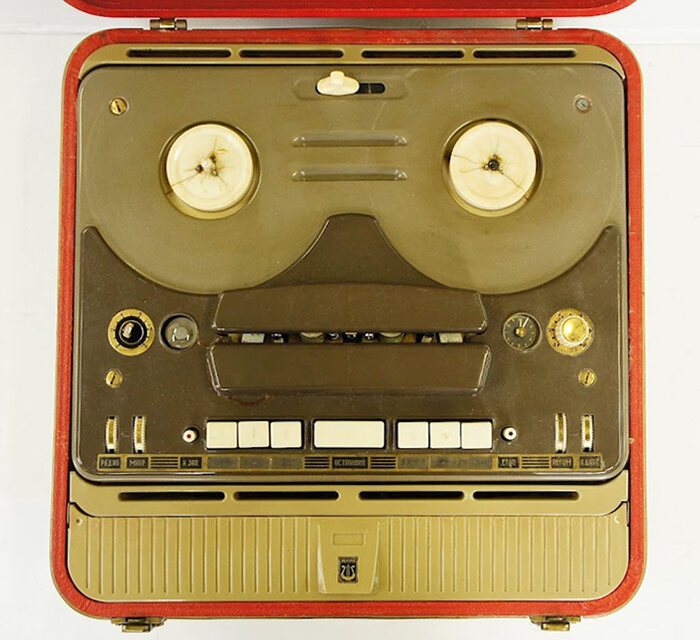

Стационарный катушечный магнитофон "Аккорд" создан в 1957 году Московским НИИ-10. Магнитофон создан на основе немецкого магнитофона "Grundig TK-920".

Первое упоминание в технической литературе про этот магнитофон было в журнале "Радио" №3 за 1957 год (журнал подготовлен и сдан в производство 15.01.1957 г., т.е. информация в нём за 1956 год). Только в журнале этот магнитофон называется "Мелодия". Скорее всего это ошибка автора статьи или рабочее название магнитофона.

Дело в том, что в 1956 году, по информации из технической литературы, завод ТочМаш выпустил сразу две модели магнитофонов, которые являлись копией немецких магнитофонов "Grundig", выпущенных годом ранее. На самом деле массовый выпуск и продажа отечественных аналогов были начаты только в 1958 году.

Речь идёт о магнитофонах "Мелодия" МГ-56 и "Аккорд" МГ-9 (который в журнале "Радио" назван "Мелодией"). В настоящее время магнитофон "Аккорд" МГ-9 есть в одной из частных коллекций, с родным паспортом, в котором все технические характеристики и внешний вид совпадают с данными из журнала "Радио". О магнитофоне "Мелодия" (МГ-9) никакой информации нет, кроме той, что в журнале "Радио".

Не мог же один и тот же завод выпускать две идентичные модели магнитофонов с разным названием. Поэтому предполагаю, что в журнале "Радио" информация не корректная. К тому же, в то же самое время, на том же заводе, название "Мелодия" было дано другому магнитофону (МГ-56), который кардинально отличается от магнитофона "Аккорд".

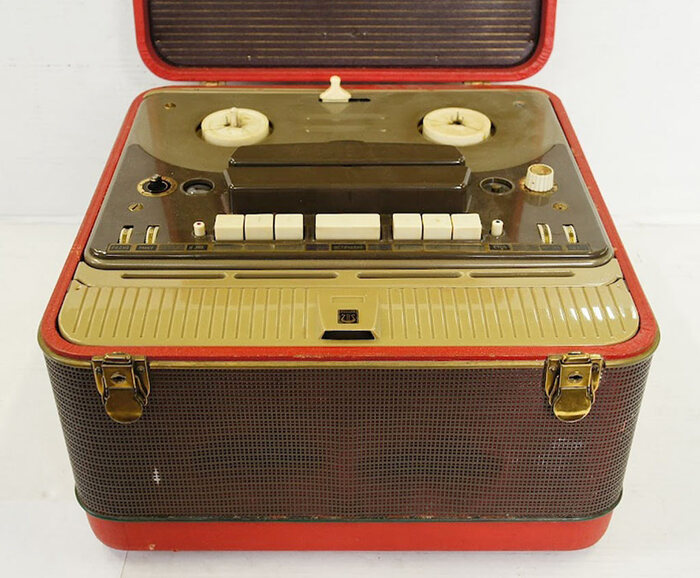

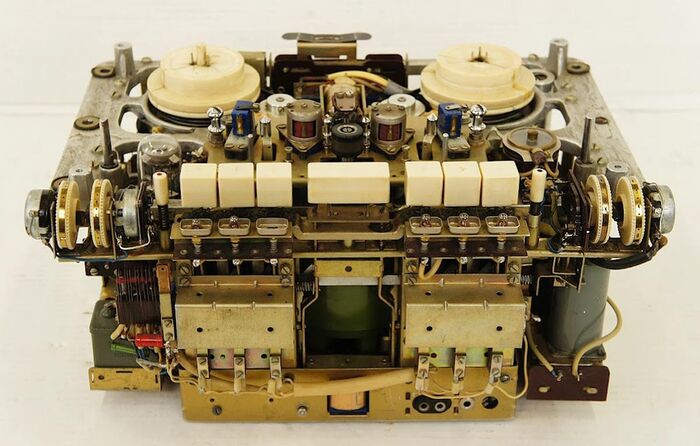

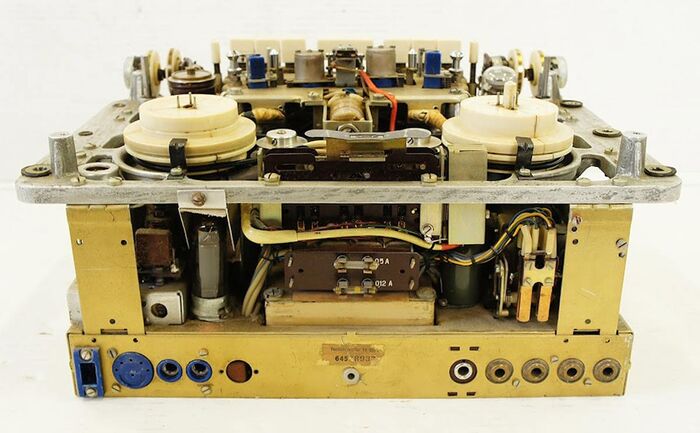

При разработке магнитофона "Аккорд" за основу был взят немецкий магнитофон "Grundig" TK-5.

Внешний вид отечественного магнитофона практически один-в-один повторяет немецкий образец. "Grundig" TK-5 производился с 1955 по 1958 гг (включительно) и каждый год в конструкцию и внешний вид вносились небольшие изменения.

Таким образом существует четыре модификации магнитофонов TK-5. Магнитофон "Аккорд" внешне в точности повторяет самый первый выпуск TK-5, образца 1955 года. Так же как и "Grundig", магнитофон имеет одну скорость 9,53 см/сек и такое же управление. Но, в отличии от немецкого магнитофона, у "Аккорда" счетчик ленты выполнен в виде часового циферблата (как на МГ-56), в корпусе установлены два динамика 1ГД-9 (у TK-5 один динамик 1,5 Вт).

По материалам

http://po12.ru/mg-9.html

В декабре 1973 года в Советский Союз пришла первая партия (500 штук) новейших чехословацких мотоциклов Jawa 350 typ 634-01.

Современная модель пришла на смену устаревшей «старушке», хотя еще примерно год они производились и продавались параллельно.

Мотоцикл изначально создавался с прицелом на необъятный рынок СССР с его слабо развитой сетью качественных асфальтовых дорог, поэтому перед инженерами и конструкторами ставились вполне конкретные задачи и требования: надежность, выносливость, проходимость. неприхотливость, простота обслуживания и ремонта. Техника должна была отвечать строгим запросам не только жителей крупных городов, а и мотоциклистов из отдаленных регионов и сельской глубинки.

При разработке рамы за основу была принята конструкция отлично зарекомендовавших себя спортивных моделей Jawa, предназначенных для труднейших шестидневных мотосоревнований. Ее сделали сдвоенной, закрытого типа, сдвоенного типа — из труб круглого сечения. Такая конструкция в сочетании с колесами увеличенного (с 16 до 18 дюймов) диаметра сделали мотоцикл более универсальным и лучше адаптированным для грунтовых дорог и легкого бездорожья.

Мотоцикл имеет барабанные тормоза диаметром 160 мм. На переднем колесе применена двухкулачковая конструкция, существенно повышающая эффективность торможения.

Двигатель «350-ки» принципиально не изменился: 2-тактный, с двумя чугунными цилиндрами в ряд. По сравнению с предшественницей мощность возросла на 4 л.с. — до 22 лошадок.

Цилиндры и головки получили более развитое оребрение, появился игольчатый подшипник без сепаратора в верхней головке шатунов и сепараторный игольчатый подшипник в нижней, двойная цепь моторной передачи. Смазка среднего подшипника коленчатого вала осуществлялась через шприц-масленку (каждые 10000 км).

Максимальная скорость «Явы» 634-01 в одиночном варианте составляет 130 км/ч. Параметры разгона от 0 до 100 км/ч в те годы обычно не указывали, но этот мотоцикл считался довольно шустрой техникой. Правда, в том же 1974-м году у чехословацкой модели появился сильный конкурент отечественного производства: не менее легендарный Иж Планета-Спорт. Брутальный и молодежный «ПээС», имеющий в своем арсенале 32 л.с., с легкостью уходил от Jawa на светофорах. Зато «вишневка» брала свое в аспектах надежности, культуры хода и общей сбалансированности.

Бак вмещает 16,2 литров, что при контрольном расходе топлива (смесь бензина с маслом) в 4 л/100 км позволяет проехать без заправки свыше 400 километров.

Снаряженная масса такой «Явы»-одиночки составляет 155 килограмм, при этом грузоподъемность машины достигает 180 кг (2 взрослых ездока).

Внешний облик 634-01 разительно отличался от «старушки» 360-00: на смену плавным округлым линиям и пришли рубленные формы 70-х, но тогда это было в моде.

В 1976-м году подобная Jawa 634-01 стоила ровно 950 советских рублей (с коляской — 1360 рублей). Для сравнения: CZ-472 оценивался в 850 рублей, за Иж Юпитер-3 просили 740 «деревянных», а Планета-3 и вовсе обходилась в скромные 650 рублей. На вершине тогдашнего предложения «одиночек» находился уже упомянутый Иж Планета-Спорт: ровно 1000 рублей.

По материалам

https://back-in-ussr.com/2019/02/jawa-350-634-01-vishnevka-kotoraya-smenila-staruhu.html?

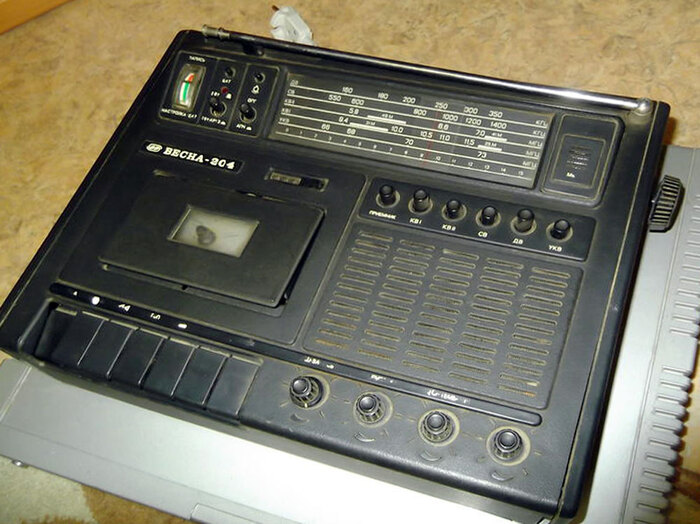

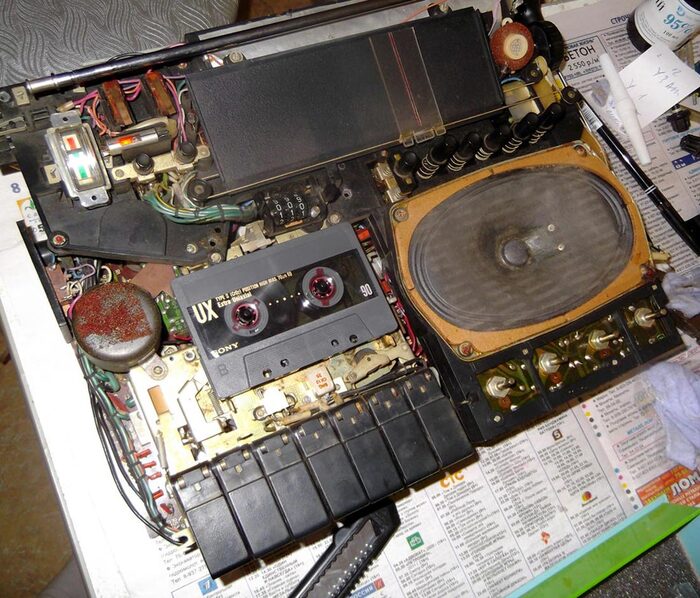

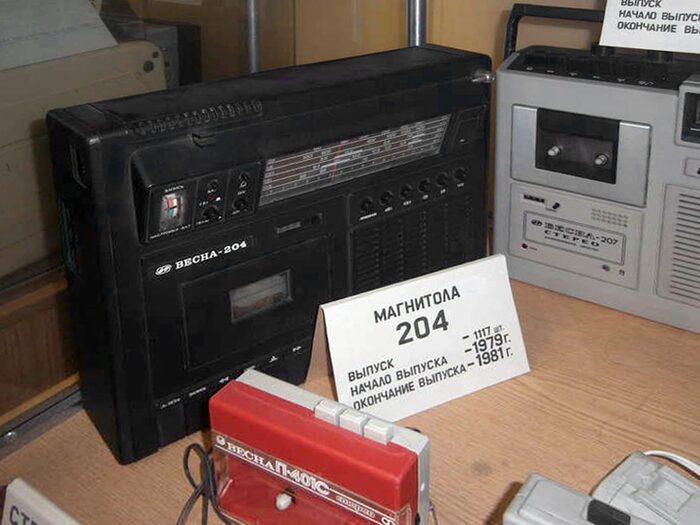

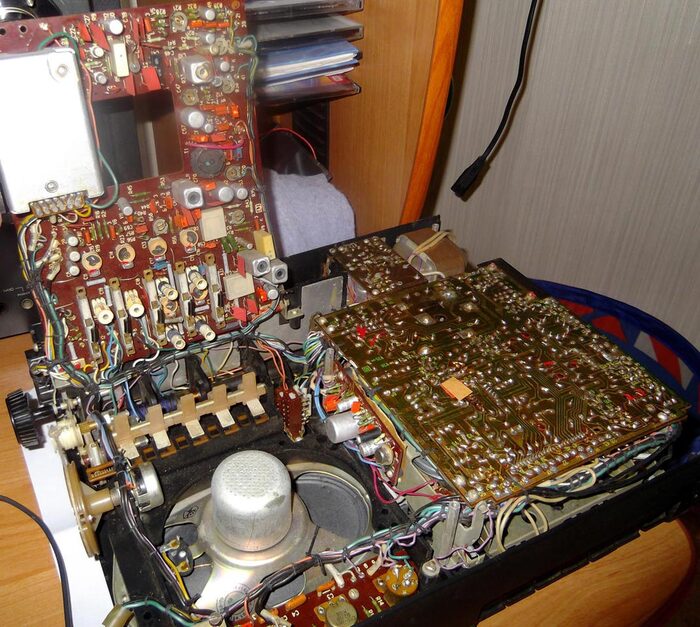

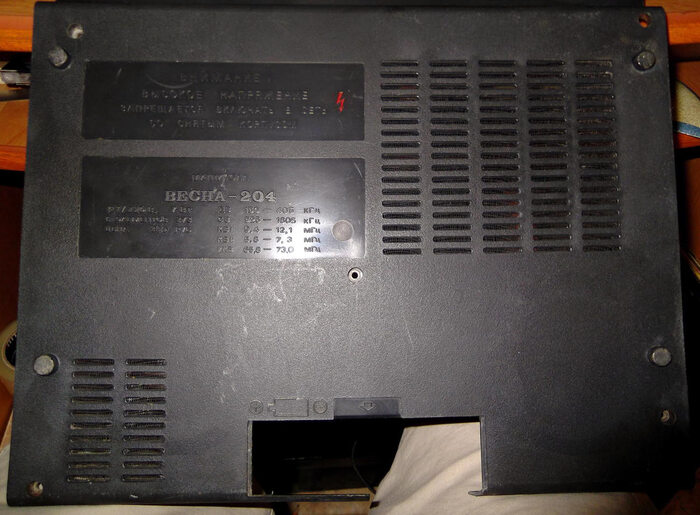

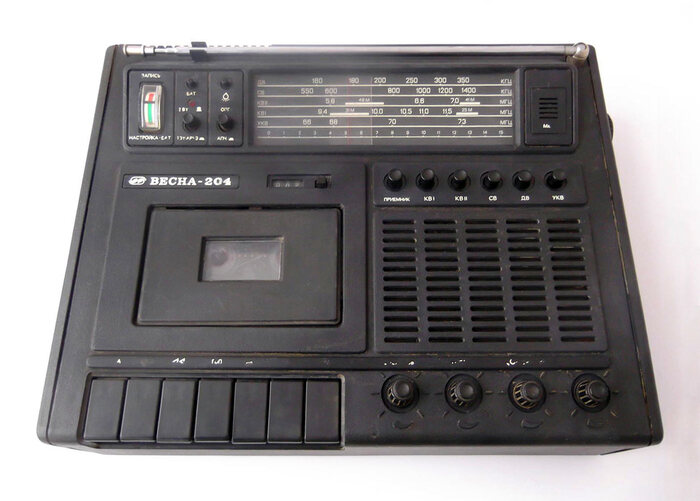

Переносная кассетная магнитола "Весна-204" с осени 1979 года опытно выпускалась Запорожским ЭМЗ "Искра". Магнитола записывает фонограммы с любых источников звука: микрофона, другого магнитофона, собственного и внешнего приёмников и обеспечивает их воспроизведение.

Радиоприёмник работает в диапазонах ДВ, СВ, KB и УКВ. Магнитола имеет: идикатор уровня записи и питания, счётчик расхода ленты, автостоп при обрыве и окончании ленты, функцию пауза, подсветку шкалы и ещё ряд функций. Полоса частот на ЛВ: в АМ - 125...4000 Гц, ЧМ - 63...10000 Гц, магнитной записи 63...12500 Гц. Коэффициент детонации ЛПМ ±0,3%. Номинальная выходная мощность 1, максимальная 1,5 Вт. Габариты магнитолы 360х270х100 мм. Масса 4,6 кг.

По материалам

Снова понедельник, а значит я добавляю экспонат в виртуальный музей советской бытовой техники.  На этот раз это спасенный от утилизации вентилятор ВЭ-6Р выпущенный в 1984 году Харьковским электромеханическим заводом.

Взяв его в руки я сразу понял - такое надо чинить. Брутальная литая металлическая основа. Нижняя половина гондолы тоже отлита из металла. Тяжелая ухватистая штука, позволяет нанести урона в ближнем бою больше, чем канделябром.

Лопасти изготовлены из мягкого пластика, поэтому если сунуть пальчик - тяжелых травм не нанесут. Максимум поломанные ногти, синяки и ссадины.  Благодаря травмобезопасности у вентилятора нет решетчатого ограждения. Вентилятор тренирует ловкость, крутилка управления в паре сантиметров от края лопастей

Гондола имеет отключаемый механизм поворота и регулируемый наклон.

Надпись на донце:

ВНС30 УХЛ4 Модель ВЭ-6Р

ТУ16-579047-81 (знак двойной изоляции)

220В ~ 50 Гц 45 Вт S1

Qmax 30 м3/мин кл.Е

Цена 25 руб 84(год)

А еще на дне есть крепление вентилятора на стену.

Механизм поворота типовой - червячный редуктор. Сам двигатель асинхронный. Если вы найдете такой вентилятор на чердаке - то перед включением рекомендую смазать подшипники мотора.

Сам же вентилятор не работал из-за неисправности регулятора оборотов. Мне было лень разбираться и я кинул перемычку. Схема построена на симисторе ЭП1. Резистор совмещен с выключателем.

Вентилятор до сих пор исправно радует в жаркую погоду.

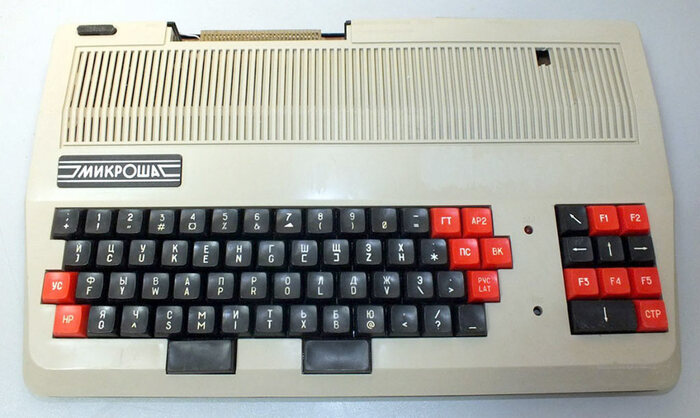

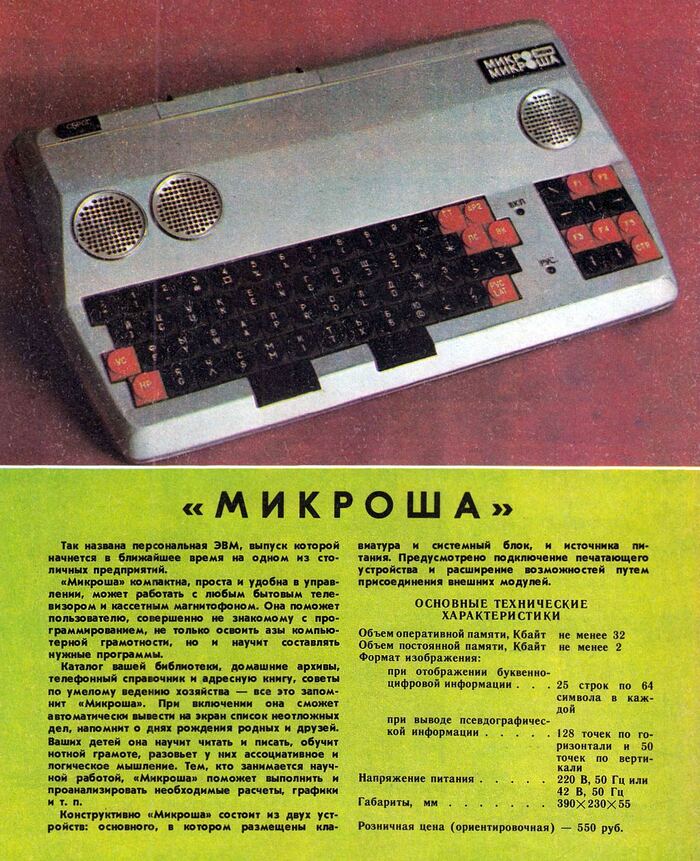

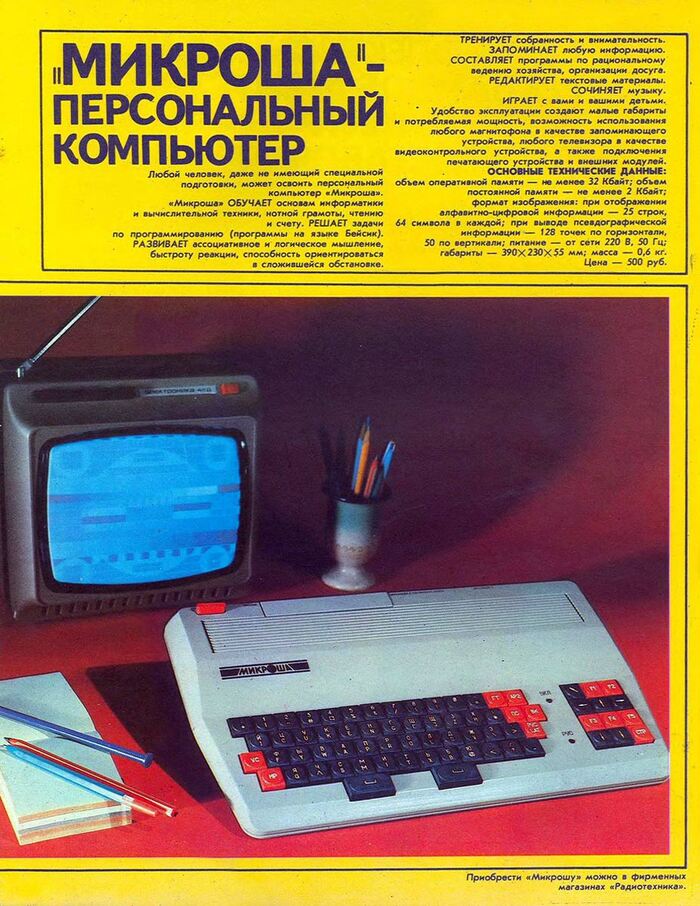

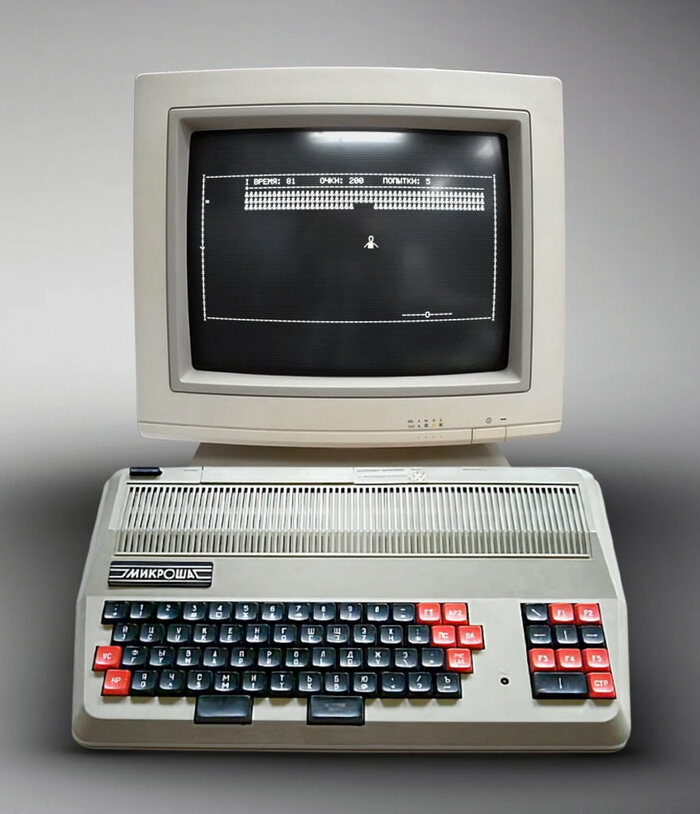

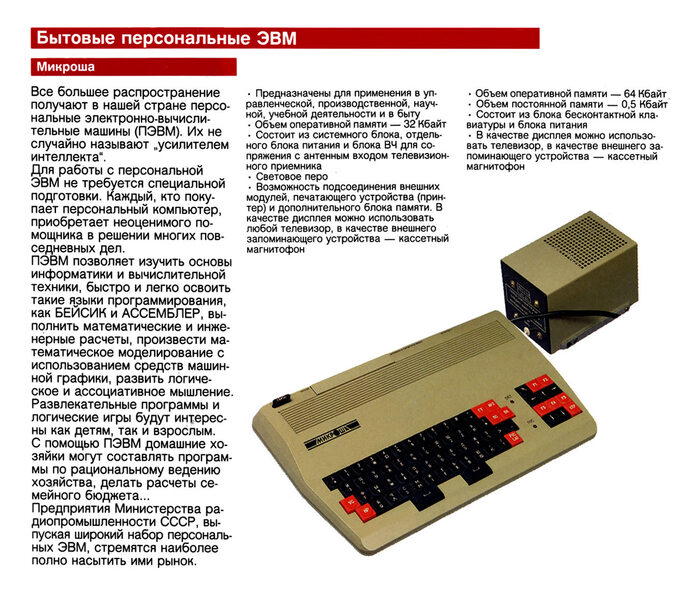

"Микроша" - 8-битный микрокомпьютер, клон "Радио-86РК", частично совместимый с оригиналом. С 1987 года серийно выпускался на Лианозовском электромеханическом заводе. Один из первых домашних персональных компьютеров в СССР.

Это была улучшенная версия прототипа РК86 с увеличенным до 32 Кбайт объемом базовой оперативной памяти и появлением программируемого таймера КР580ВИ53. Персональный компьютер "Микроша" был надежной и относительно недорогой машиной.

Примерная розничная цена компьютера составляла 550 рублей и 500 рублей. (1988-1990).

Возможно, он был не самым лучшим, не тем, на что можно было надеяться, но все же это был настоящий, живой компьютер, открывающий множество интересных возможностей и в основном соответствующий классу простых компьютеров, появившихся на мировом рынке.

В качестве внешнего запоминающего устройства использовался обычный домашний магнитофон, а в качестве монитора - черно-белый телевизор.

К нему прилагалась небольшая коробка (размером с пачку сигарет), называемая модулятором, которая использовалась для подключения к телевизору. Телевизор имеет 24 строки букв или цифр, каждая из которых содержит 64 символа. Сложение происходит за 3 микросекунды со скоростью 200 000-300 000 раз в секунду.

В качестве микропроцессора использовался восьмиразрядный микропроцессор KR580IK80A с 16-проводной адресной шиной. Первая часть программного обеспечения поставлялась на лентах MK-60 с программами, необходимыми для начала работы с ПК.

Пользователь, который хотел ввести программы, написанные на языке Бейсике, должен был начинать сеанс работы с компьютером со считывания в ОЗУ машины интерпретатора этого языка. Такая необходимость была из-за отсутствия ПЗУ необходимой емкости.

Технические характеристики

Микропроцессор: KR580VM80A, тактовая частота 1,77 МГц, 300 тыс. операций/сек.

Память: ПЗУ - 32 Кб, ПЗУ - 2 Кб

Выходные устройства: бытовой телевизор через видеовход или через антенный вход от отдельного модулятора

Режимы отображения: монохромный, 25 строк по 64 символа, генератор символов, включая псевдографические символы, имитация графического режима 128 x 50 пикселей

Клавиатура: 68 клавиш

Внешняя память: домашний кассетный магнитофон, скорость чтения/записи - 700 бит/с

Порты: "Интерфейс 1", "Интерфейс 2", "Внутренний интерфейс" (разъем ONP-KS-23-P (аналог SNP342-60P))

Питание: внешний блок питания 220В (школьная версия - 42В), выходы - +5В, -5В, +12В, потребляемая мощность - макс. 20Вт

Размеры: системный блок - 390 × 230 × 55 мм, блок питания - 160 × 100 × 100 мм, модулятор - 100 × 30 × 40 мм

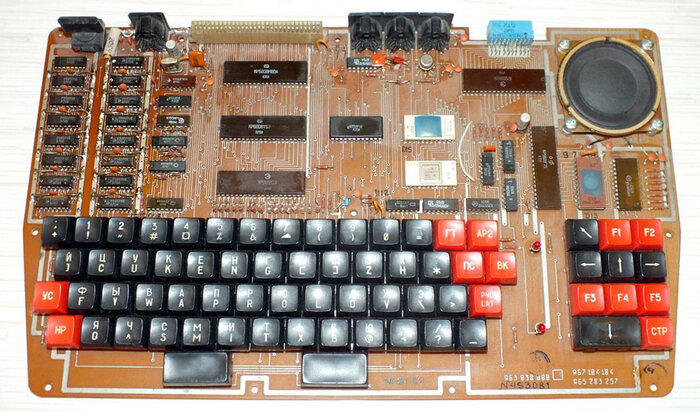

Компьютер построен на чипсете K580 (чипсет, аналогичный чипсету Intel 82xx).

Теоретически возможно подключение периферийных устройств через системный разъем.

Расширение емкости ПЗУ

Подключение НГМД через внешний контроллер

Программатор ПЗУ

Электронный диск ОЗУ или ПЗУ

Предусмотрена связь с удаленным компьютером (контроллер связи).

Прием и вывод аналоговых сигналов (модуль ЦАП-АЦП).

Программное обеспечение

Компьютер поставляется в комплекте с программным обеспечением.

Загрузчик, редактор и ассемблер, дизассемблер, отладчик, редактор текстов, графическая программа, Быстрый счёт, Удав, Ксоникс, Тетрис, Пэкман, Лестница, Клад, Цирк

Бейсик

Выпуск 8: Микалк, редактор и ассемблер, дизассемблер, Теннис, Хоккей, Бармен, Муравейник, Мешанина

Выпуск 13: Pascal, макроассемблер с отладчиком, Диггер, Boulder Dash, Паника, Реверси, Покер, Уголки

Выпуск 14: Си (RatC compiler), библиотека ввода-вывода (на Си), Странный теннис, текстовый редактор, Чудовище, ALIEN AMBUSH, Алмаз

Выпуск 15: монитор ОЗУ, редактор структурных текстов, Шашки, RISE, XTRO, PAC-HALL, Пятнашки.

Однако советские школьники могли играть не только в "Сокровища" и "Тетрис". Они также могли писать и свои собственные игры. Кстати, компьютер можно было подключить к телевизору - что было очень удобно.

В конце концов, в те годы не было таких игровых хитов, как сегодня. Что делали школьники, если им не нравится та или иная игра? Они писали новую с нуля! Вот такие были советские школьники,студенты и компьютер " Микроша" !

Выпускался отдельный модуль ПЗУ на 32 Кб с интерпретатором Бейсика, текстовым редактором, ассемблером.
