Всех приветствую)
Этот ноутбук перестал реагировать на кнопку включения. Будем разбираться.
Работать будем с платформой NM-C561
Начинаем с осмотра платы и замера сопротивлений на основных линиях питаний, и находим сильно заниженное:
И есть еще одно подозрительное место:
Начнём с него. Этот дроссель отвечает за дежурные 5В. Рядом с ним есть перемычка.
Размыкаем её и проверяем с какой стороны у нас заниженное сопротивление:
На дросселе сопротивление выросло до 21 кОм:
А со стороны дороги погрузки остались 33:
Косяк кроется в микросхеме защиты питания USB порта. Я точно не помню как она правильно называется.
Ее позиционный номер на плате U4301:
Снимаем её с платы и проверяем результат:
Сопротивление увеличилось до 8.5 кОм. Отлично.
Проверяем на первом подозрительном дросселе:
А тут по прежнему все плохо.
Много писать не буду, проблема оказалась в контроллере питания оперативной памяти.
LV5075B.
В России я нашел в продаже только LV5075A, но они не взаимозаменяемы, поэтому пришлось ждать с Китая.
Меняем эту микросхему:
И проверяем сопротивление:
Отлично. Теперь сопротивление в норме.
Пробуем запускать ноут:
Отлично.
Можно собирать его и отдавать клиенту)
Москва)
Всем привет, дорогие читатели - смотрители!
Пришло время посмотреть, что внутри лампочки от Навигатор на 6 Вт.
Как мы уже выяснили из прошлой части, лампочка интересна довольно малыми пульсациями для своего форм-фактора.
Тем не менее производитель продолжает завышать ее мощность..на 50% в этот раз.
Вскрывая лампу я оценил ее изоляцию - сделано качественно, даже немного пришлось ее испортить в процессе вскрытия.
Также довольно неплоха сама начинка - электроника.
Пожалуй я бы посоветовал к покупке такую лампу, если бы не столь большой обман по мощности.. Хотя если ее рассматривать как лампу на 3 Вт - все становится на свои места.
https://www.youtube.com/watch?v=60w9WCbp3cM
P.S.
В прошлый раз меня раскритиковали за ссылки на наш проект с историей цен, ок -в этот раз их не будет.
Пишите свои предложения по формату публикации, ваша обратная связь очень важна для меня!

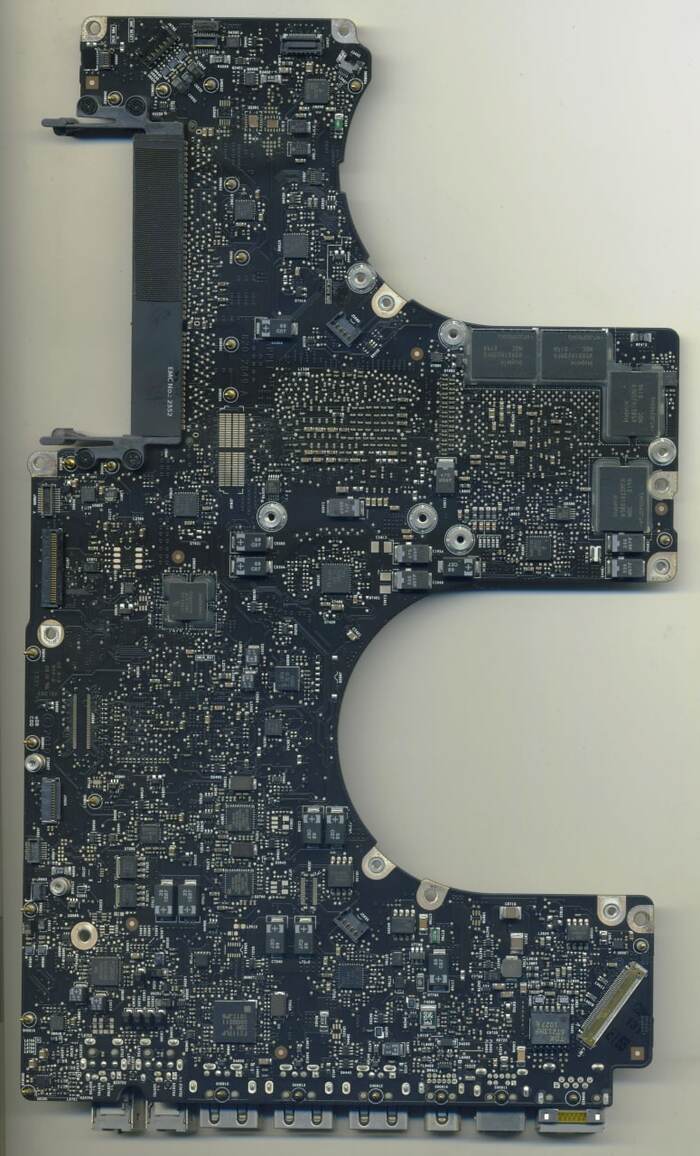

Имеем в ремонте макпук про с диагнозом не включается. Диагностика показала что один из мосфетов питания проца решил уйти на покой попутно утащив за собой проц. После замены этого мосфета наблюдаем сопротивление в пол Ома что не есть хорошо.
При подаче питания на линию видно ненормальный нагрев проца.
Штош, приступим к работе, сперва нужно снять и подготовить процессор с донорской платы. Для этого кидаем плату на подогрев и ждем разогрева.
После того как плата разогрелась с помощью фена снимаем донорский проц.
После удаления заводского припоя процессор готов к накатке новых шаров. Обычно это делается с помощью трафарета, но так как мне лень за ним идти к сожалению у меня нет трафарета под эту модель, по этому будем расставлять шары вручную. Наносим тонкий слой флюса на всю поверхность чипа и выставляем шары небольшими партиями.
Спустя 2 часа 1 минуту и 3 секунды все 1344 шарика заняли свои места.
Далее необходимо оплавить все шары, для этого помещаем проц на нижний подогрев.
После того как проц подготовлен закидываем пациента на тот же подогрев.
Дергаем проц и удаляем старый припой.
Фотки посаженного проца я сделать забыл, по этому тыкаемся щупами в плату с мистическим образом установленным процессором и видим нормальное сопротивление.
Меняем термопасту, клеим наклеечки и собираем все обратно.
Делаем рестор чтоб прочистить ME регион в SOC ROM и накатываем новую ось.
Ремонт успешно завершен.
На этом всё, увидимся в следующих постах.
Ссылка на скачивание в оригинальном размере без сжатия - DOWNLOAD (также там можно найти схему, boardview, bios&ec dump, repair guide)
PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе
Всех приветствую)
Данный ноутбук перестал работать после замены термопасты на жидкий металл.
К сожалению фото не сделал, как это все было размазано по чипам, но есть фото радиатора, площадки охлаждения процессора:
По отпечатку видно, в какую сторону ушло лишнее.
Делать какие либо замеры сопротивлений бессмысленно до тех пор, пока не почистим плату от металла.
Спустя примерно час кропотливой работы по сбору жидкого металла, обнаруживаю сильно заниженное сопротивление по питания встроенного видеоядра.
Не удивительно, ведь бОльшая часть излишков выдавилась именно сюда:
Далее я стал делать замеры обвязки DrMos по питанию встройки и обнаружил сильное заниженное сопротивление по его питанию:
А его низкоомный номиналом в 4.7 Ом превратился в это:
1.7 кОм. Под микроскопом можно на нем разглядеть малюсенький волдырь:
Вышедший из строя DrMos, это всего лишь следствие. Причина, по которой он сдох, еле еле видна тут:
Жидким металлом замкнуло плюс и минус фильтрующего конденсатора этого DrMos’a, а по скольку клиент после замены пасты на металл естественно ноут включал не однократно, тем самым подавав питание, этот DrMos и сдох.
Будем его менять.
Что бы уменьшить тепловую нагрузку на участок платы, а так же не перегревать танталовый конденсатор, снимем его и дроссель с платы.
Так даже удобнее будет работать:
Так как мы работаем с ноутбуком леново, экранируем процессор, что б от температуры не начало выдавливать припой из под него.
И затем отпаиваем дохлый DrMos, фильтрующий кондер по его питанию и низкоомный резистор:
Зачищаем и подготавливаем посадочное место под новый DrMos:
И припаиваем всё обратно:
Проверяем сопротивление исправного DrMos:
Выросло до 36 kOm.
Отлично.
Далее все еще раз проверяем и пробуем включать плату:
Судя по мигающему светодиоду на флешке, плата прошла инициализацию.
Теперь можно подкинуть матрицу и проверить уже с ней:
А на матрице тишина. Совсем.
Дальше началось долгое и мучительное изучение схемы, осмотр платы, может я где-то что-то упустил и так далее.
И спустя уже не помню сколько времени, я обнаруживаю обрыв связи по диф паре с процессором на одной из микросхем:
А должно быть такое значение:
Я точно не помню что это за микросхема, но это что-то типа ретранслятора вроде.
29 и 30 пины как раз идут напрямую в CPU, а тут на 29 обрыв.
Теперь уже вопросы появились к самому процессору.
С одной стороны он вроде бы не дохлый, а с другой цинка обрыв линии с его стороны.
Клиенту предлагается вариант реболла процессора или его замена.
Он выбрал замену. Так как если реболл не поможет, то придется платить еще раз но уже за его замену.
Он Сам его нашел и заказал.
Спустя пару недель, процессор уже у меня и я начинаю процедуру замены CPU.
Обязательно экранируем GPU, что бы уже из под него не выдавило припой и нам не пришлось еще реболлить и его:
Далее снимаем процессор и осматриваем площадку под ним:
Слева видим какое-то пятно.
Ближе оно выглядит так:
Непонятно что это такое. Возможно заводской флюс так среагировал.
Далее опять кропотливо убираем компаунд, готовим площадку под процессор, реболлим его и припаиваем.
После замены, связь восстановилась и ноутбук наконец-то дал картинку:
Вот такой вот ремонт получился.
Москва.
Сегодня расскажу о замене стекла на Oneplus 9 pro. А так же расскажу как BBK подминает ванпласы делая их Oppo с другой наклейкой)
Oneplus уже давно свернула с пути топа для гиков и стала копиркой с Oppo, причем настолько, что из коробки вас теперь ждет не Oxygen OS, а Color OS на которой работают Oppo и Realme. Правда все зависит от того, где купили. На алике можно попросить продавца прошить на oxygen. Но если не задаться этим вопросом заранее, то возможно придется играть с бубном и прошивать на православную окси)
Завезли тру тон, крутые камеры, дисплей 120 герц, очень быструю зарядку. А так же проклятый 888 snapdragon, на котором можно жарить яичницу. Но зимой самое оно, так как руке тепло без перчаток). Короче все по правилам флагманов 2021 года. Впихни все последнее железо и жди пока график продаж скажет тебе был ты прав или нет)
И почти все что я перечислил выше, за исключением пары камер, есть в Oppo find X3 pro. Потому что BBK прочитали книгу по дифференцированию, но читали её по диагонали, поэтому не до конца поняли смысл и решили, что телефоны должны отличаться только дизайном)
Ну и финальный штрих Oneplus 9 pro - совершенно конская цена). А дисплей на него стоит как половина этого самого коня, поэтому логичнее и дешевле менять стекло, оставляя родную матрицу, чем мы и займемся)
А на столе у меня жертва несправедливой гравитации из той же серии)
Изображение показывает без дефектов, а значит можно заменить только стекло, приступим)
На стекле камеры написано "Hustle Blyat' ". Это шведы, которые выпускают зеркалки. Они поработали над софтом, поэтому фотки получаются действительно классные)
Вообще я после весьма сложного для переклейки oneplus 8 pro Замена стекла Oneplus 8 pro. Посылка из Москвы
С ужасом ждал что решат сделать в 9 pro. Но оказалось что новый флагман стал легче для переклейки, тк уменьшился загиб стекла. Вот для сравнения слева 8 pro, справа 9 pro. Поэтому можно расслабить булки, но не сильно, тк водопады все равно сложно клеить.
Разбираем потерпевшего дальше, Акб 2х секционный, для сверхбыстрой зарядки. Телефон теперь заряжается полностью за 30 минут. Емкость 4500Mah. Но на 120 герц его явно на 2 дня не хватит)
Подэкранный сканер - оптический, правда уменьшили его в несколько раз, по сравнению с тем же 7 pro или 8 pro. И разместили ужасно низко, потому что все место занял огромный акб.
Далее заводим струну с угла и срезаем разбитое стекло.
Затем выклеиваем матрицу из рамы. Она сидит на двухстороннем скотче.
Края снова все залиты герметиком, как и на 8 Pro. Но мы уже знаем, что герметик в Китае бесплатный)
Чистим и проверяем матрицу на работоспособность. Да, на Oppo find x3/x3 pro и oneplus 9 pro один и тот же дисплей)
А вот насколько тонкая матрица.
Центруем вручную матрицу со стеклом и кидаем это безобразие в вакуумный пресс.
И достаем готовый модуль)
А вот насколько точно отцентрован глазок камеры. Идеальное попадание)
Затем наносим тонким слоем дорогущий термоклей. Куда же без него)
Затем собираем все в обратном порядке и проверяем готовый результат.
Идеал, ну и про олеофоб не забудем.
Огонь, телефон возвращается в руки довольному владельцу.
А я пойду клеить очередного бойца.
По цене вышло 12000р
Отправить мне вашего потерпевшего можно Сдеком.
Всем удачных ремонтов.
