Серия «Как я себе дом-баню рукожопил»

Собственно, история предыдущего поста, закончилась где-то в районе "открывающихся" перемычек над окнами... И так продолжим
Ссылки на предыдущие посты:
1-ый пост
2-ой пост
3-ий пост
4-ый пост

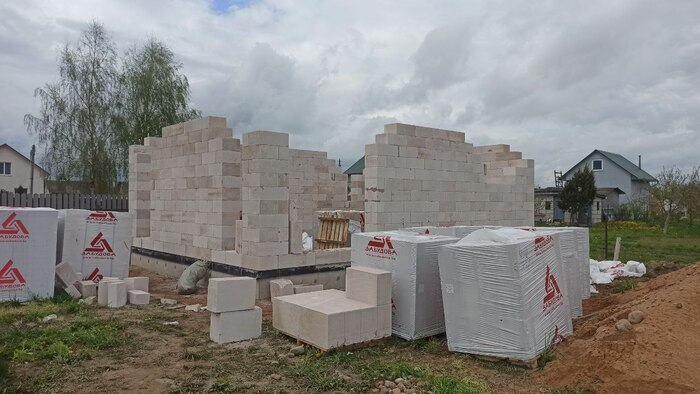

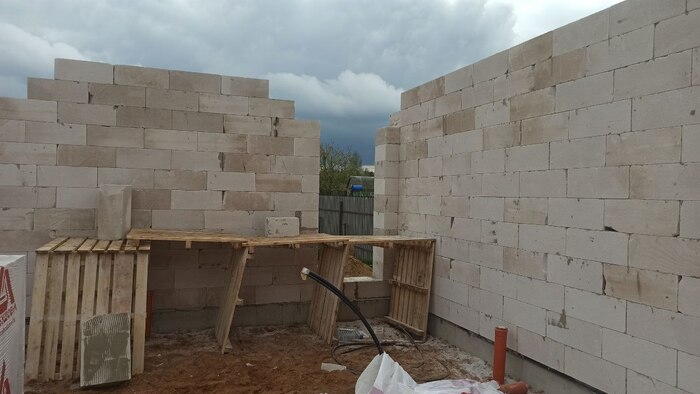

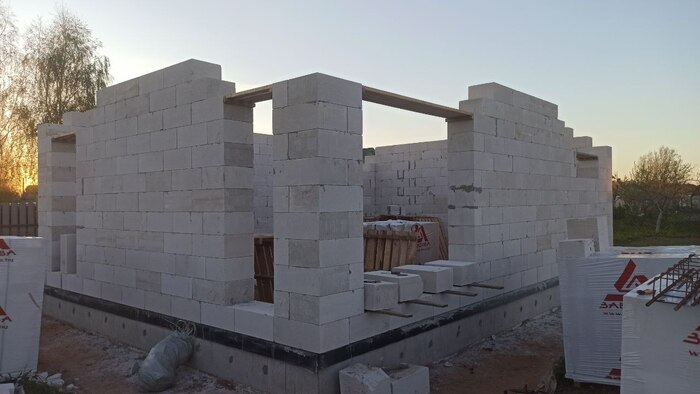

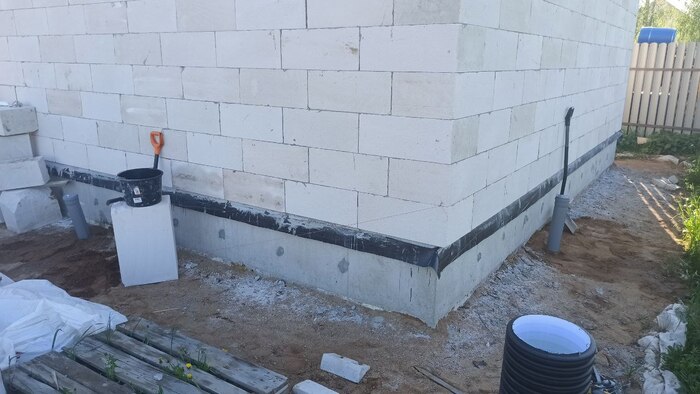

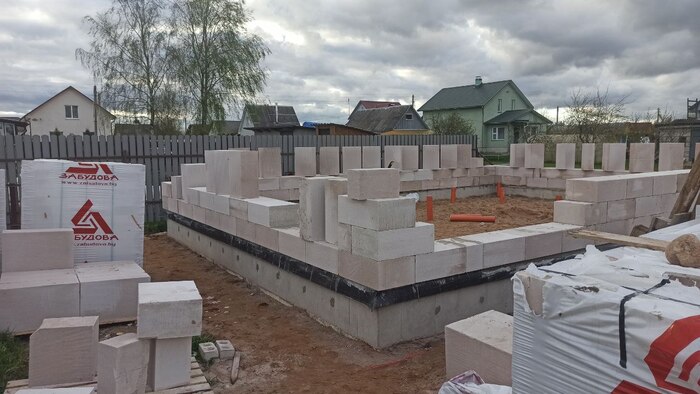

И так, "что было дальше"... Дальше был ад, честно. Стройка в "одну калитку" я вам скажу это то ещё приключение... Реально... Некоторые этапы работ "растягиваются" просто потому, что у вас нет "помошников", или степень кривизны их рук такова, что искривление поверхности земли в видимом горизонте, покажутся вам детским лепетом... Ладно, что-то я опять отвлекся. Что мы имеем, запиленные по месте U-блоки из обычного 400-ого, и выставленные на подпорки. Чтобы это всё "поделие" не переехало обратно на землю под действием гравитации

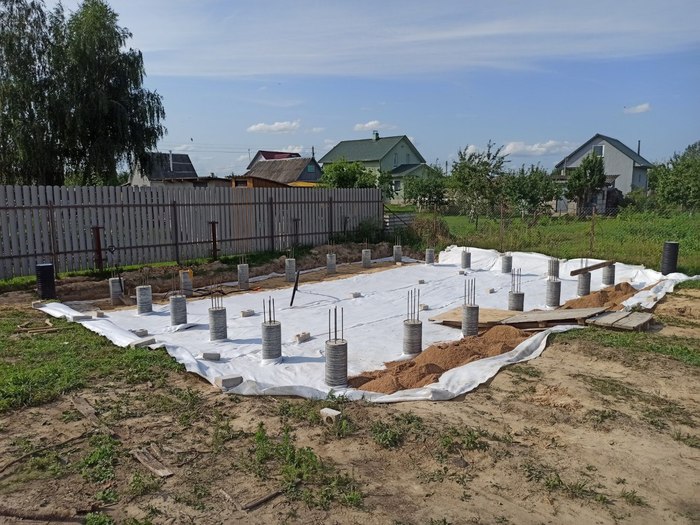

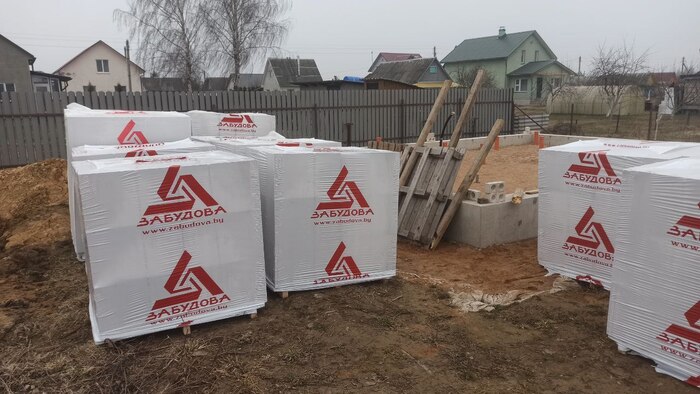

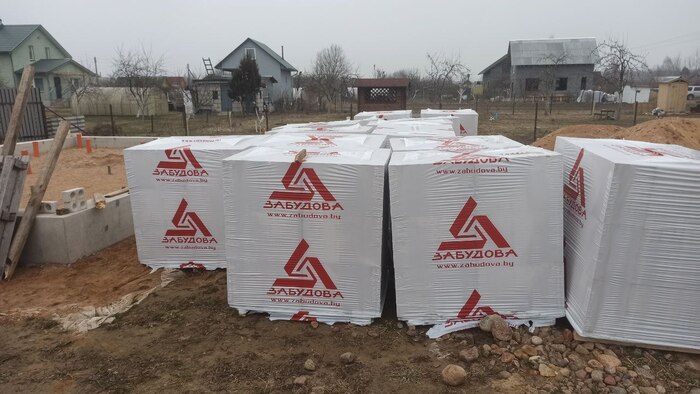

Собственно на фото выше уже видно что-то белое, внутри самого строения. Желание сэкономить - мне кажется всегда найдёт отклик в душе нашего человека. Забегая вперёд скажу, что стоимость обычной плёнки, вторичной переработки, для "гидроизоляции" и обеспечения "отсекающего/разделительного" слоя между песком и будущей бетонной плитой(подбетонкой) - как крыло от самолёта... при чём, такое ощущение что топливо из этого крыла то же не сливали, дабы и стоимость увеличить и вес... ну и плотность этого изделия - мягко сказать го@#$@но редкостное. Собственно о чём это я, об экономии. НЕ ВЫБРАСЫВАЙТЕ, плёнку от поддонов в которых у вас упакованы блоки. И разрезайте из правильным способом. Сам способ к сожалению в фото не покажу, но постараюсь объяснить:
- срезайте верхнюю "шапку" которая накрывает поддон с блоками сверху. Делайте это максимально высоко к верхнему углу блоков
- затем, разрежьте упаковку по любому из углов. ТОЛЬКО ОДИН РАЗРЕЗ на всю высоту упаковки.
Что вы получаете в результате, отличную, плотную, а главное бесплатную плёнку - для вашего "разделительного слоя". Вам останется только склеить скотчем листы между собой. Но это уже по желанию. Можно просто сделать больший нахлёст. Сейчас покажу как это выглядит:

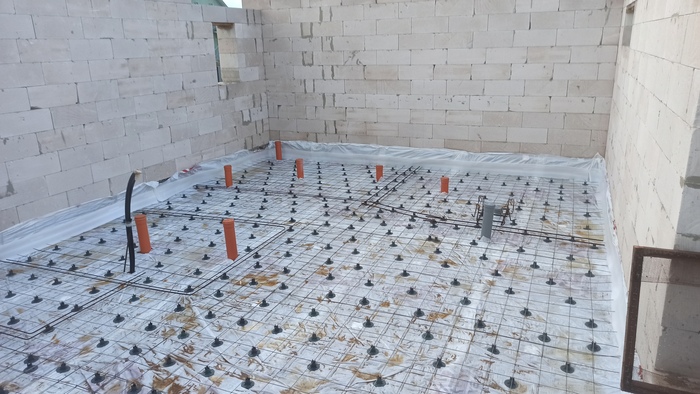

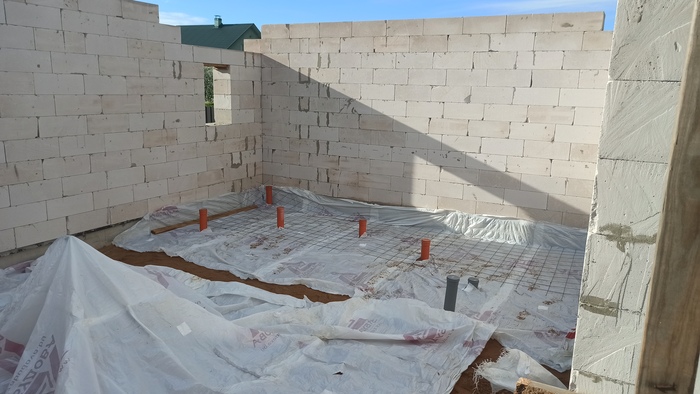

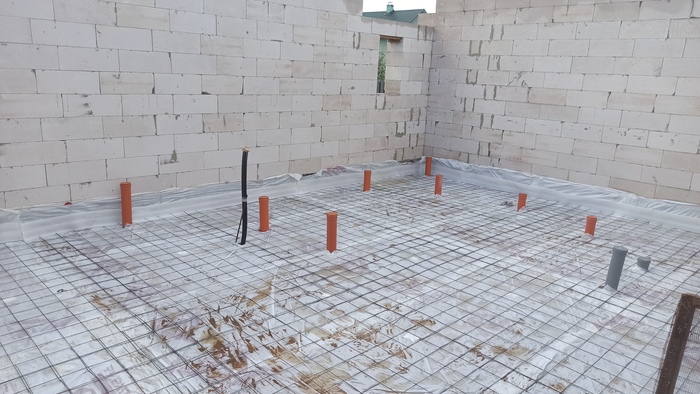

+/- как это выглядит после склейки, укладки, "приклеивании" демферной леты, и укладывания "карт" из сварной сетки (сетка ГОСТ-4мм пруток):

Честно скажу, немного очковал за "прочность/плотность" основания, хоть и трамбовал это всё послойно трамбовкой по 150мм на слой. Ну и в качестве перестраховки, решил в местах будущих перегородок закинуть пруты арматуры. Сейчас уже не вспомню, но вроде бы 8-ка:

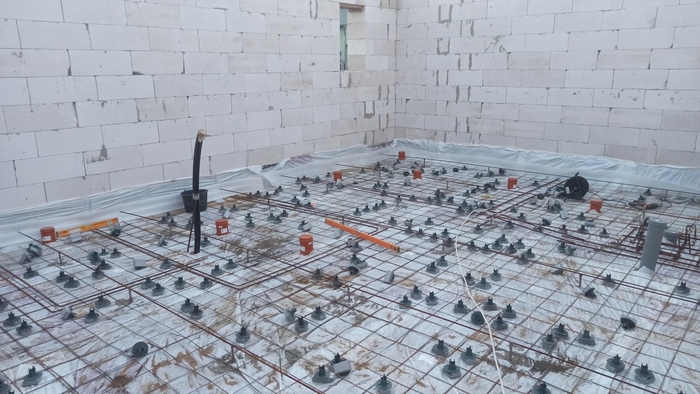

Дальше больше. Сетка ведь должна быть в "середине" стяжки. Сказано - сделано. берём "стульчики" для сыпучих оснований и закидываем под сетку...

А там уже и свет дали...

Шучу конечно, свет был от прожекторов, благо их у меня 2 шт, и на каждом по 2 Led прожектора то л и по 50 то ли по 75W каждый. Но тут юзал только 1 - более чем хватило.

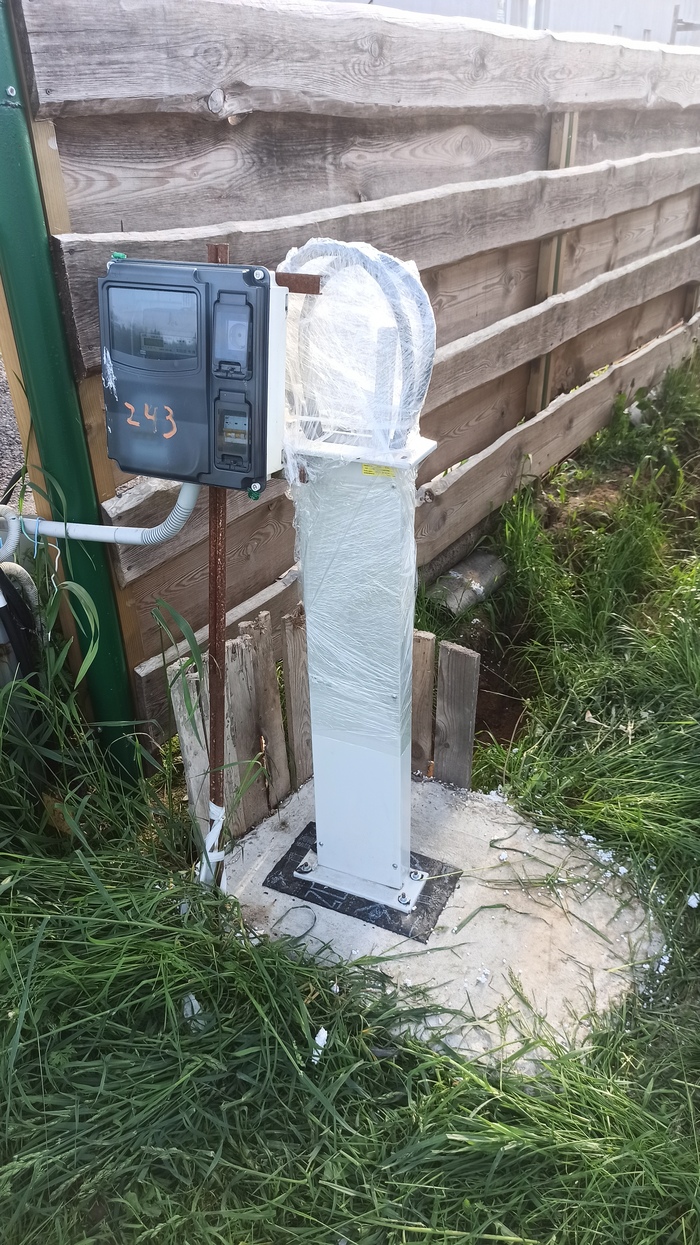

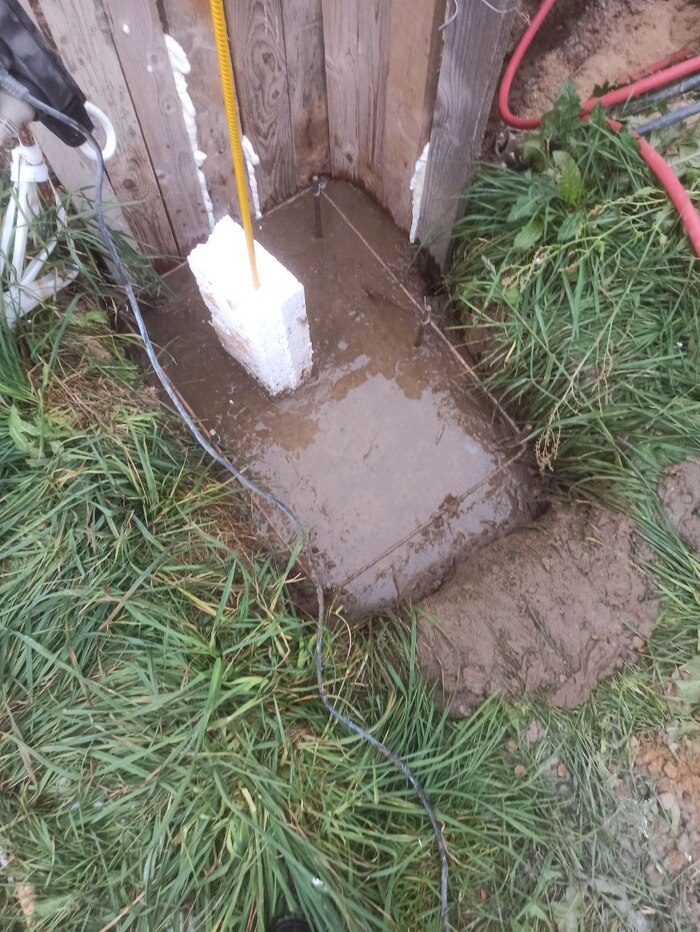

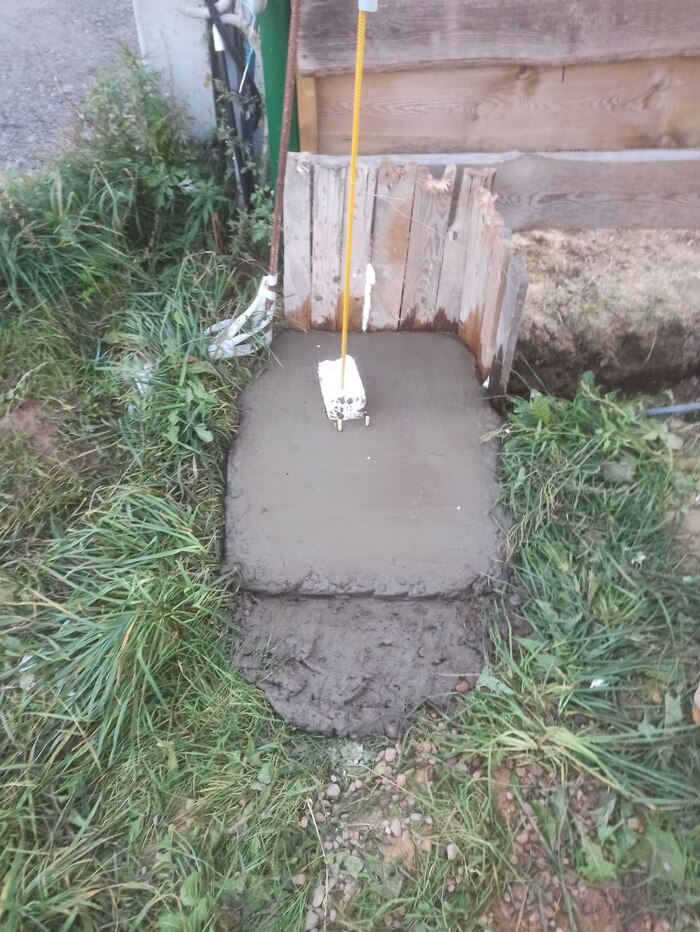

Собственно сам "кубик" под эл.щит уже застыл, "нога" была водружена на своё законное место, кабеля АВБбШв 5*10 в кол-ве 2-ух штук были "затыканы" туда где и должны были быть:

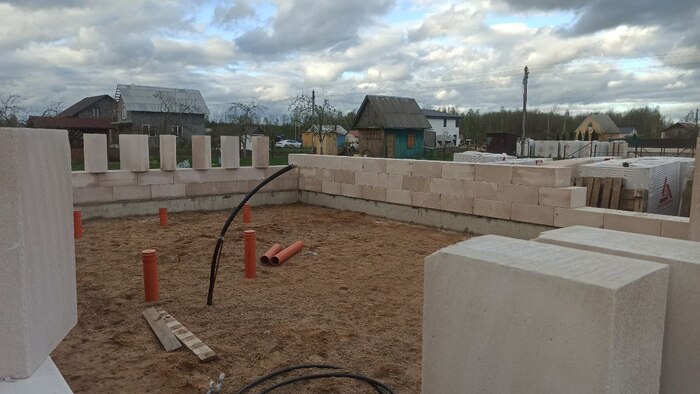

Потом занялся канализацией... Не, ну я как думал "легкое приключение на 20 минут, зашли и вышли"... ага... ну-ну...

Короче как я и говорил в предыдущем посте, канализация(септик) находится у меня прямо у границы участка(на территории участка) рядом с дорогой, а вот сам гостевой дом-баня - на противоположном его конце... Длина участка ~41 метр. Длина трассы канализации 32 с копейками метра от выхода из под фундамента, до входа в 1-ый колодец. При соблюдении правильно уклона 2.5см на 1м для канализационной 110 трубы получается 800мм - Вот и ответ на вопрос, почему кольца кессона были так глубоко утоплены от уровня земли. + в процессе "копания" понял, что хорошо было бы заложить "тройник/отвод" под дом и гараж.

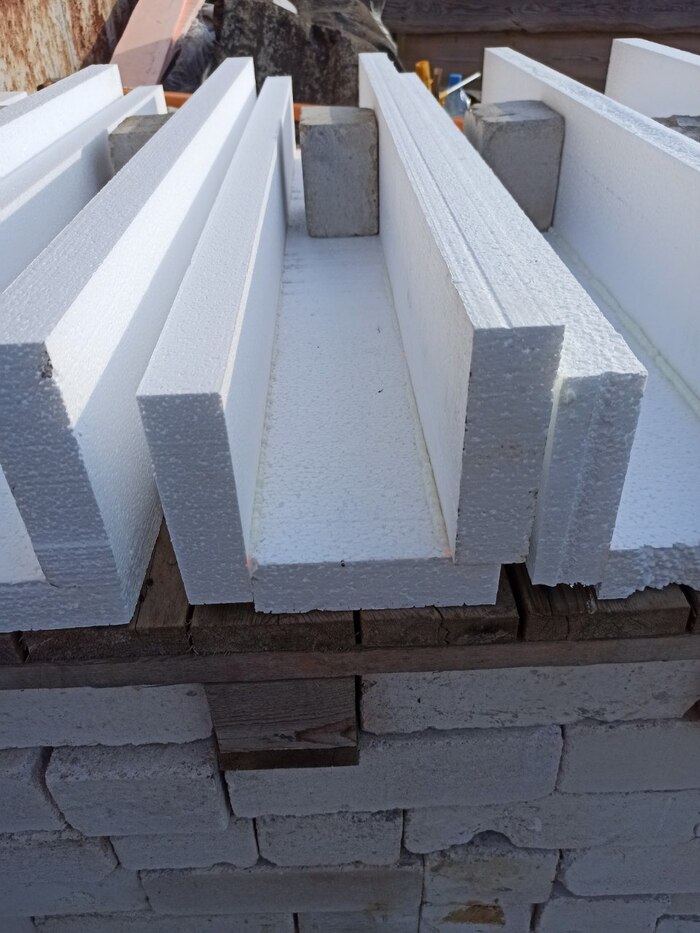

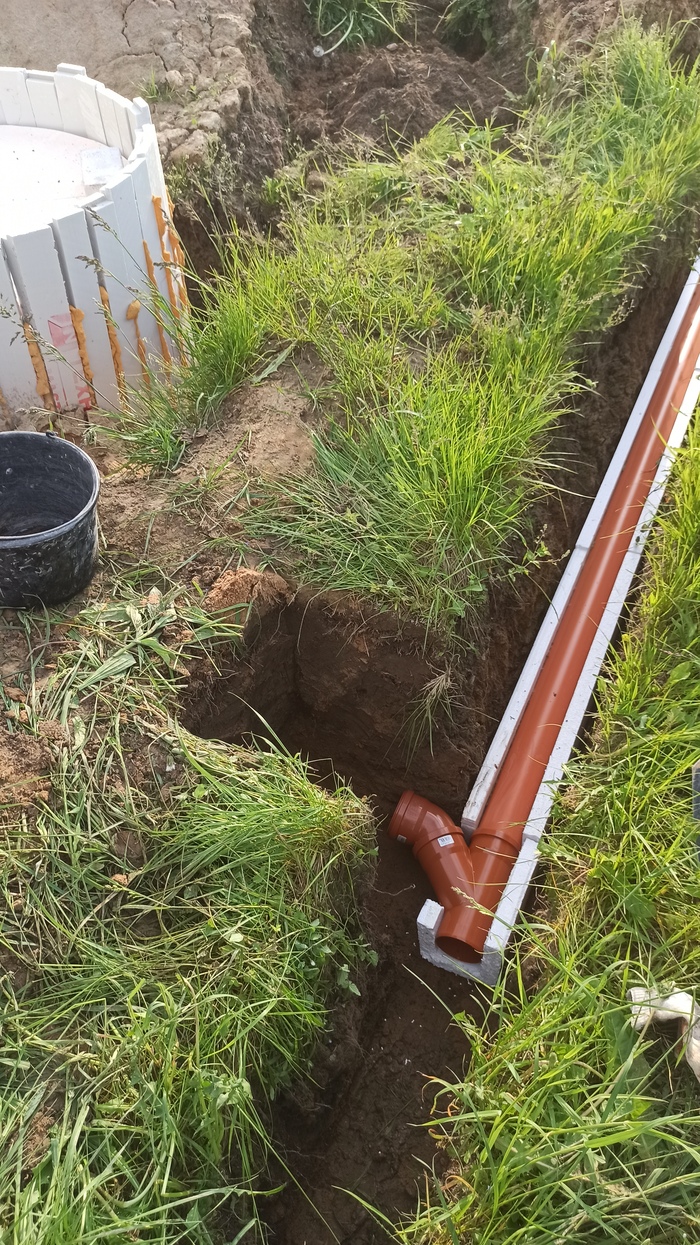

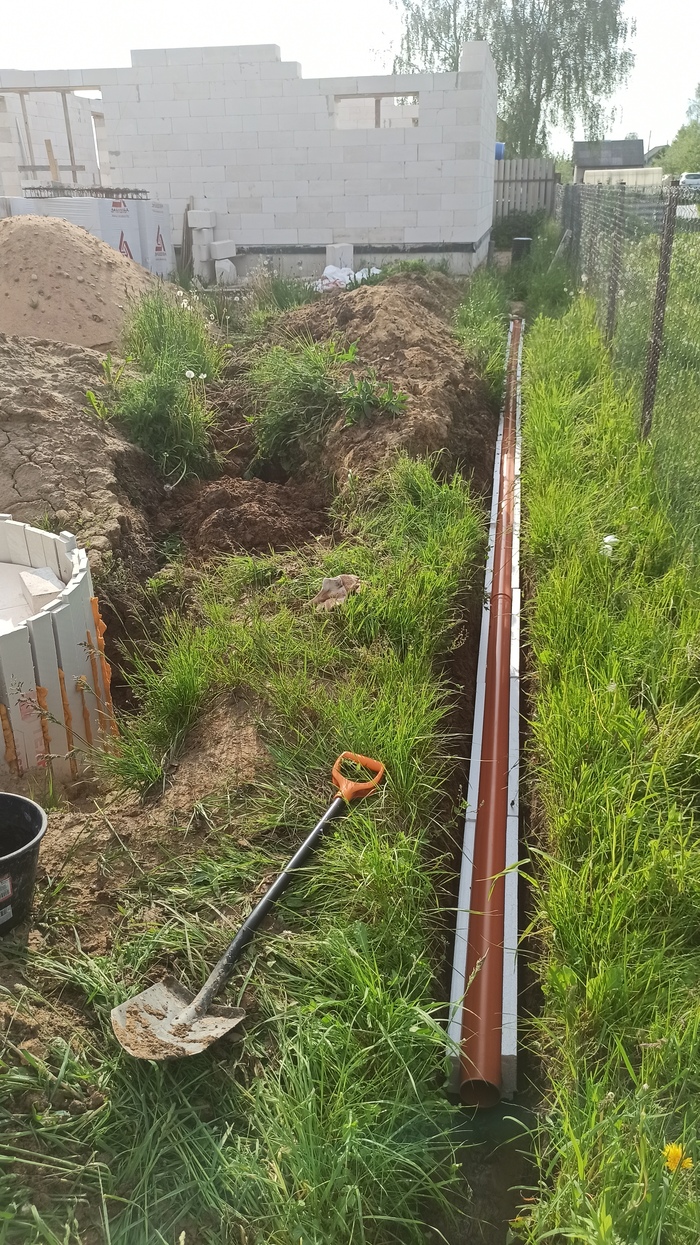

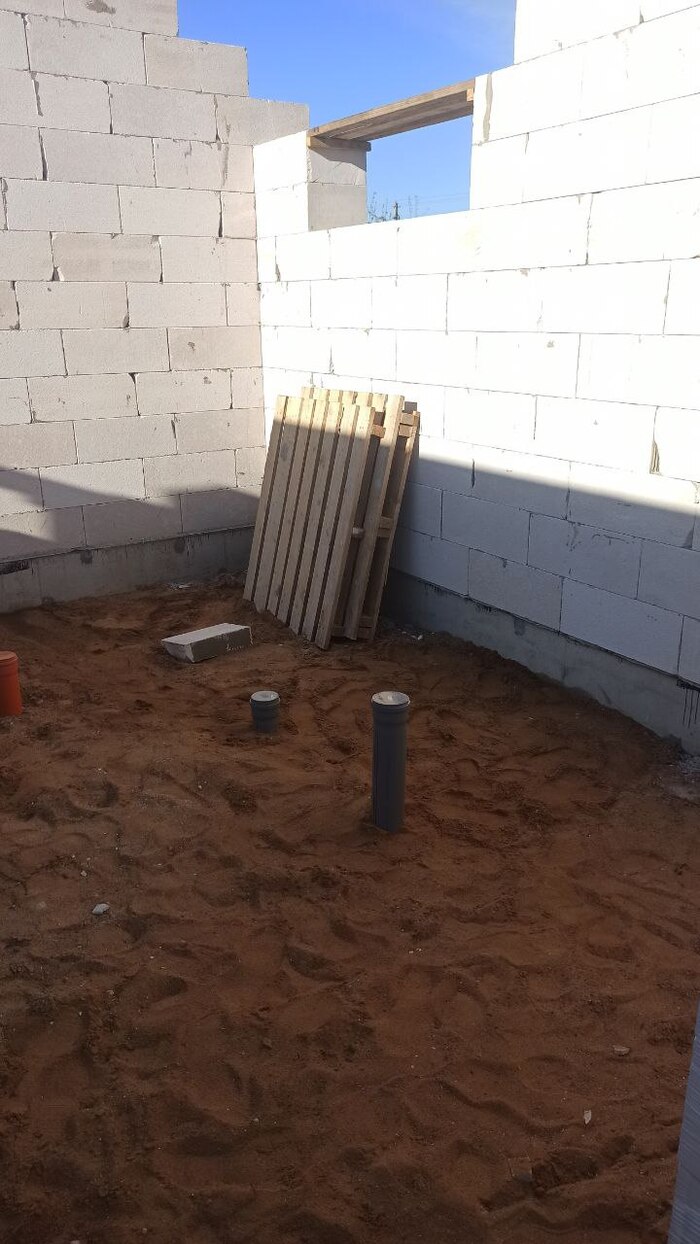

Вкорячил отвод прямо возле кессона. Он вот там выше и левее, пенопластом обклеен. А ну и что это за "лоток" в котором лежит 110 труба. Если коротко - это утепление. Готовая "скорлупа" из пенопласта на 110 трубу стоит как я е@$@!л что, а вот обычные обрезки ППТ-15(20) стоят копейки у ребят которые занимаются его резкой или производством. Немного фантазии, баллона с полиуретановым клеем для пенопласта(монтажная пена то же подойдёт), чуть-чуть вашего времени и огромный запас терпения - и вас за "дёшево" получается корыто из утеплителя(не помню точно остались ли фото как я закрывал это сверху) но если что, утеплитель со всех 4-ёх стороны. Последняя приклеивалась по месту. А, ну и собственно как было "резиновое изделие №2", вашему вниманию. Испытательный образец №1 (внутри для веса, пару обрезков от 10-ой арматуры) ))):

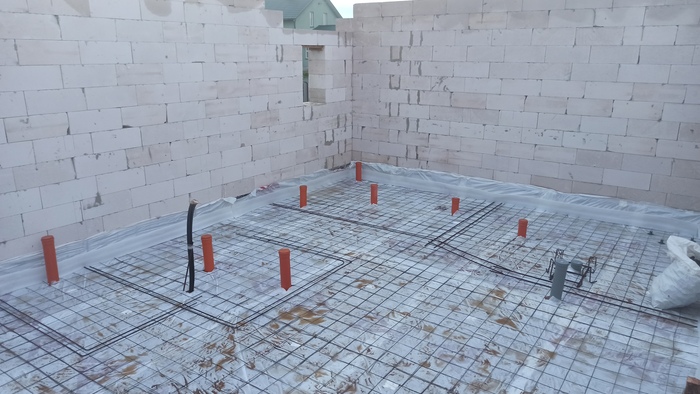

А, ну и вот тут, я вспомнил, что черновая стяжка у меня 120мм. Ну так получилось, а в наличии были только 35мм "стульчики" для сыпучих основания, и меня не очень устроил тот факт что арматурная сетка будет в самой нижней части бетона. А с учётом того, что у меня валялись 2 или 3 листа ЭППС 30мм было принято решение пере@$@%@#ть всё по новой:

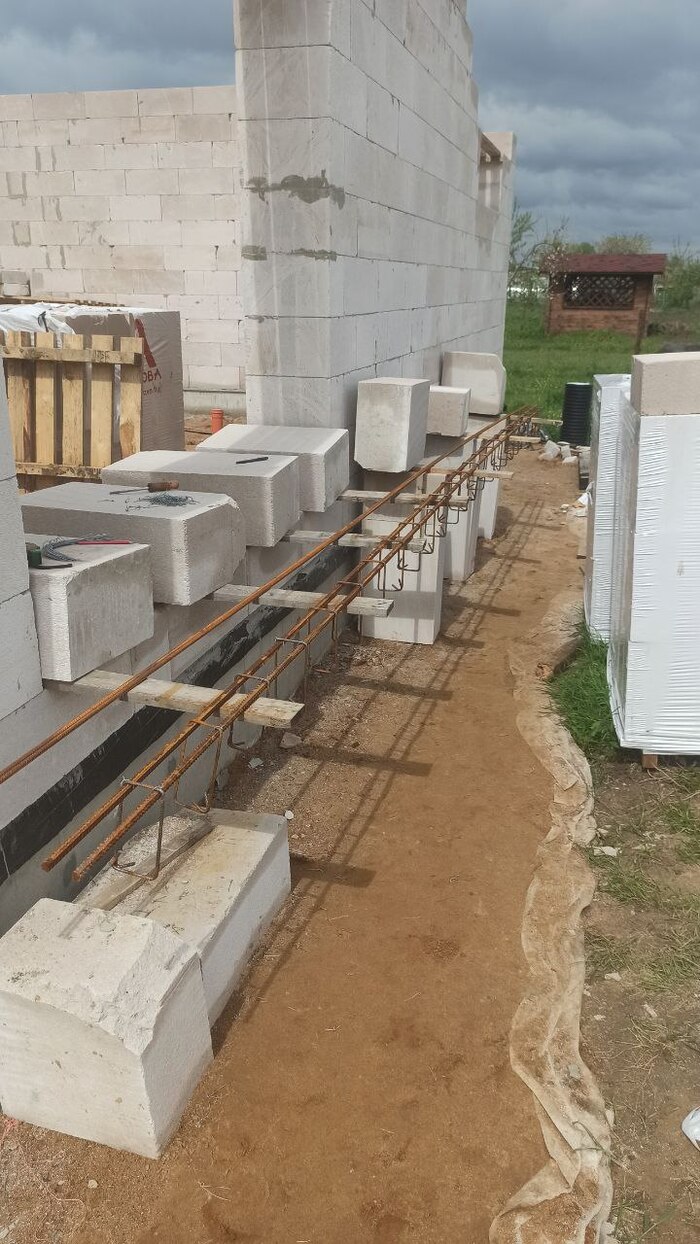

Снимал последовательно часть стульчиков, при помощи обычно степлера крепил "стульчики" к кускам заранее нарезанного ЭППС. Собственно дальше было закидывание арматурных каркасов для надоконных балок в лотки блоков. И тут я вам скажу, вот реально, лучше или берите готовые балки из газобетона или бетонные перемычки, но лучше 1-ые если ширина оконного проём не очень большая, ну или 2-ый если ширина > 2300мм. Потому как время потраченное на запиливание U-блоков, а потом ещё на заливку и на "подождать" когда залитые перемечки наберут прочность - да в #$@! я @#!@$! такие ночи... Собственно связанные и уложенные каркасы над самым большим окном (пролёт 2400мм) и угловым окном

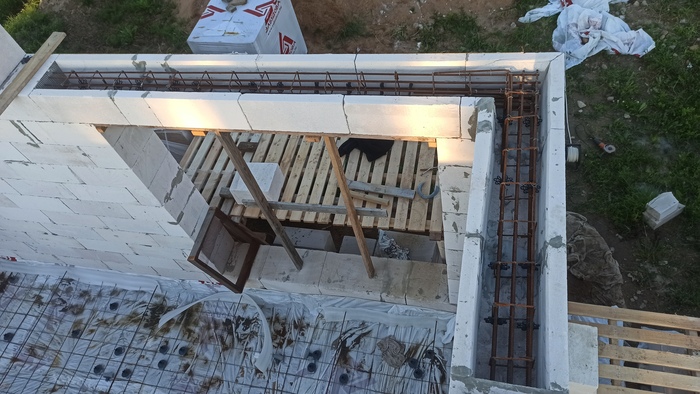

Ну и общий план.

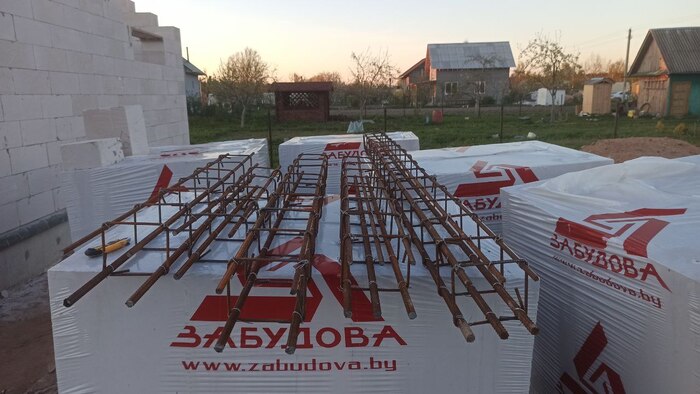

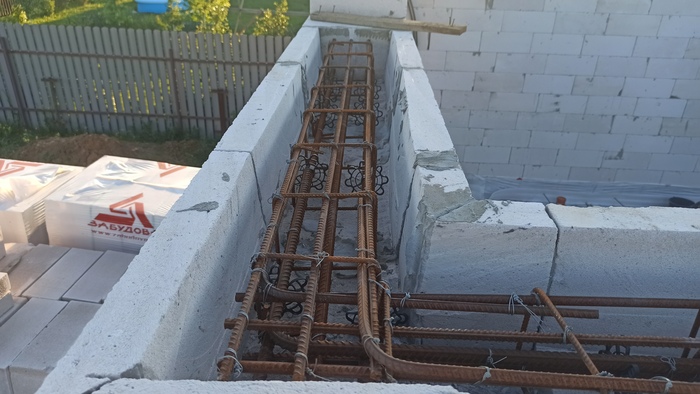

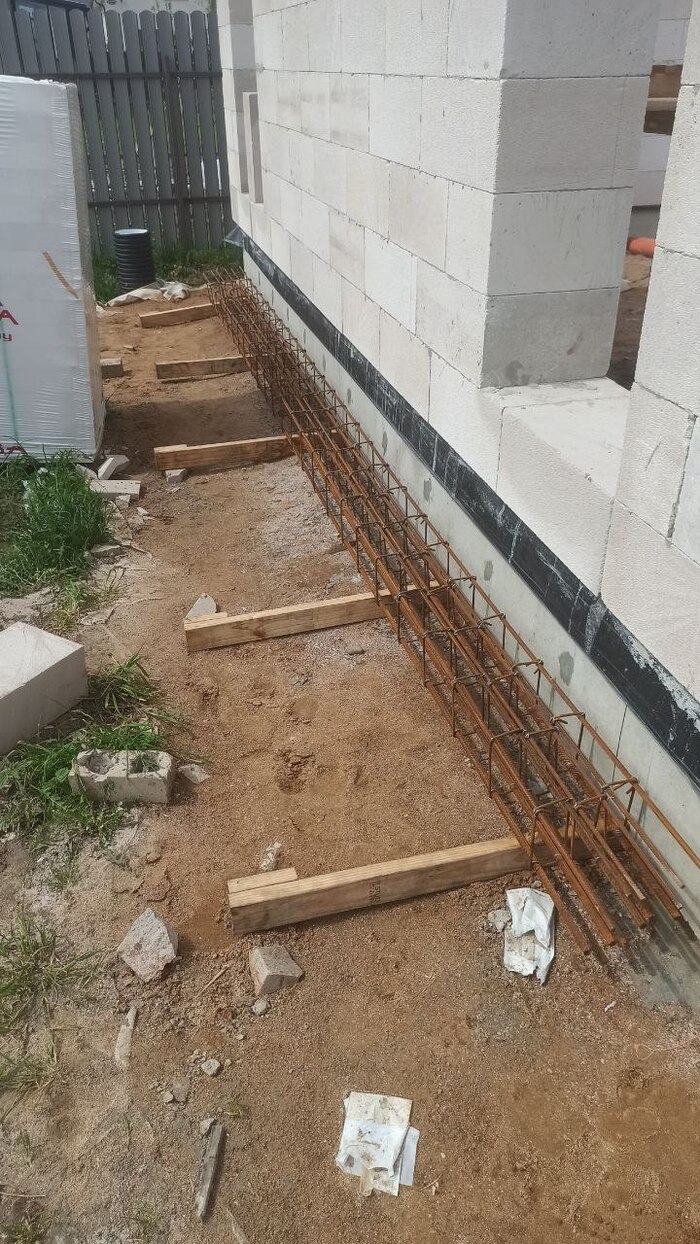

Признаюсь честно. Т.к. планировало делать #ЧПР, и на перемычку над окном приходилось аж 3 балки - арматурный карскас представляет из себя:
- 3х14 арматуры в нижней части
- 3х10 арматуры в верхней части
- хомуты из 6-ки с шагом в 200мм
На этом пока пост закончу. Займусь сортировкой фото.
Смотрите с следующих сериях:
- как я заливал пол и перемычки
- 1-ый пуск канализации и её испытание с испытательным образом №1
- закупка леса под стойки #ЧРП
- изготовление стоек и "опорного настила" для #ЧРП, а так же его установки и монтаж блоков
- некоторые тонкости и детали монтажа "моего" #ЧРП
- готовые результат после заливки #ЧРП перекрытия
- гидроизоляций и обвязке кессона
- чем закрыть #ЧРП на зиму
- снятие и готовый результат по #ЧРП
- утепление фундамента
- монтаж окон
- монтаж освещения и "примерка" перегородок
- сборка и монтаж ЩУР(вводного щита от столба)
- возведение внутренних перегородок, заливка "кубика" под печь
- ну и собственно в каком состоянии стройка прибывает сейчас.

Фото красивого заката, как завершение этого поста. Всем мирного неба над головой.

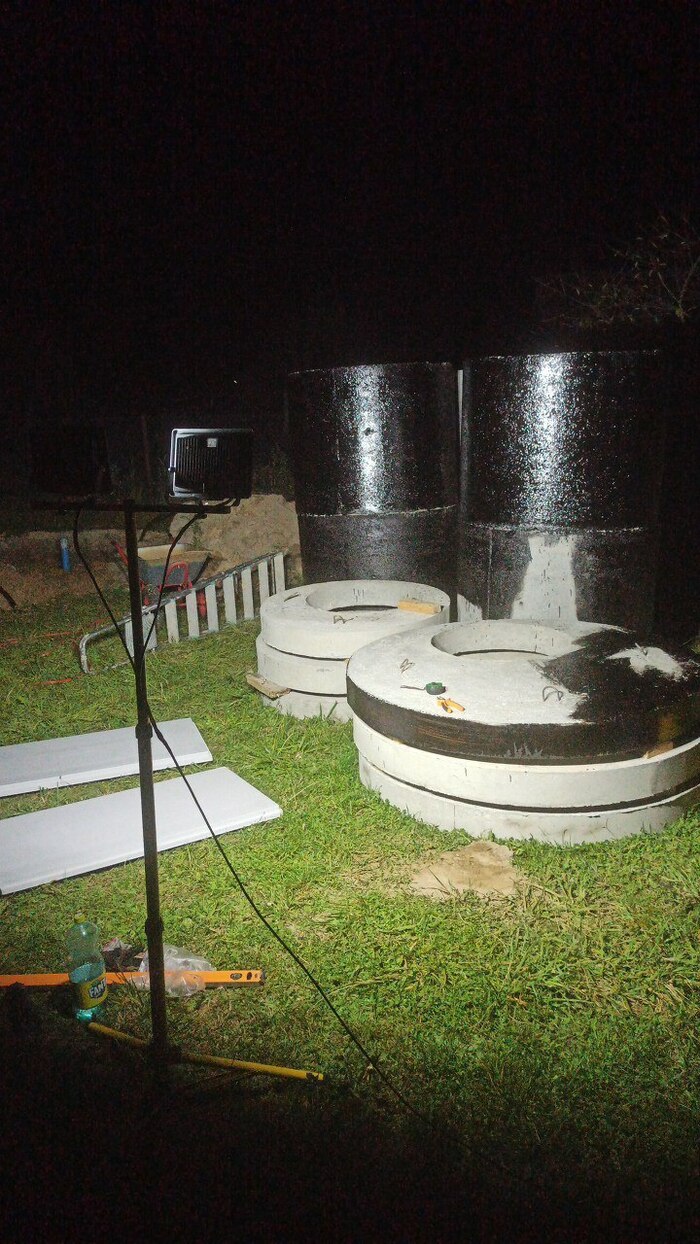

Но кольца разгрузили так, что промазать из гидроизоляцией целиком не получилось. + Привезли их где-то часов 19-20. Ну и короче под светом прожектора я всё это дело обмазывал в 1-ый день после привоза - праймером.

На след.утро вторым слоем праймера, а уже к обеду резинобитумной мастикой, к ночи вторым слоем. Утром, когда приехал экскаватор он ещё 1.5 часа двигал кольца так, чтобы участки которые были не промазаны, я мог промазать пока он копал ямы под канализацию(септик) и дренаж. Сам процесс установки не фоткал, было немного не до того.

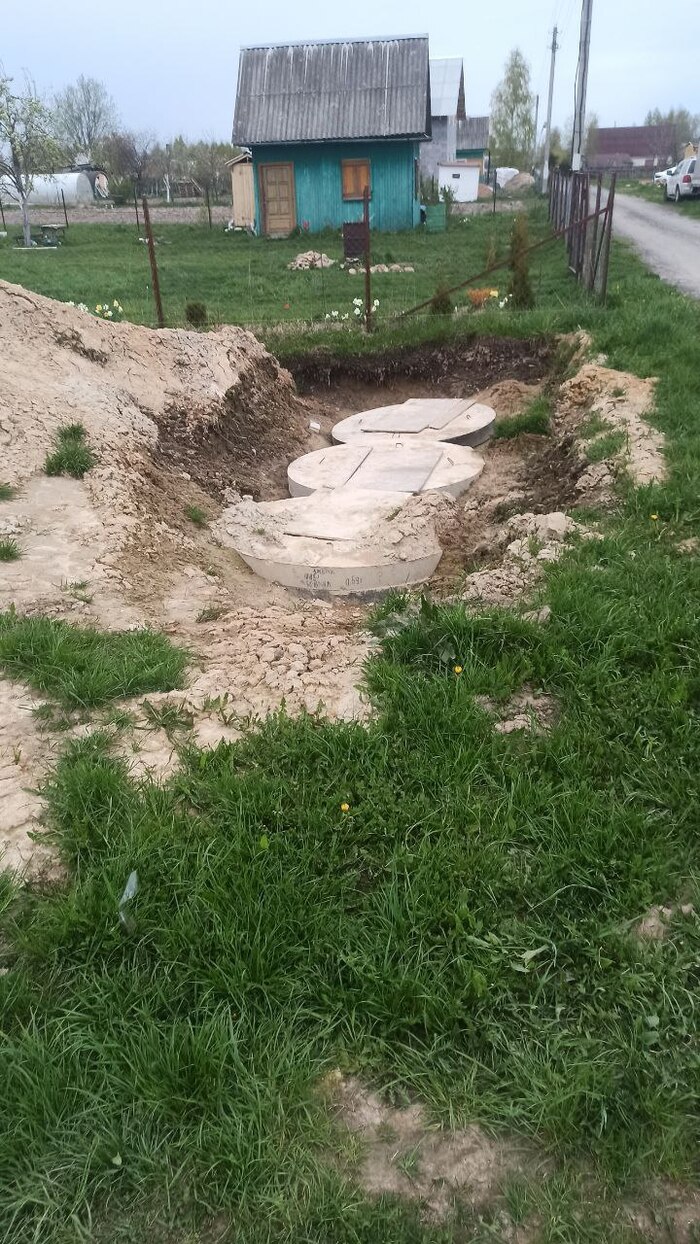

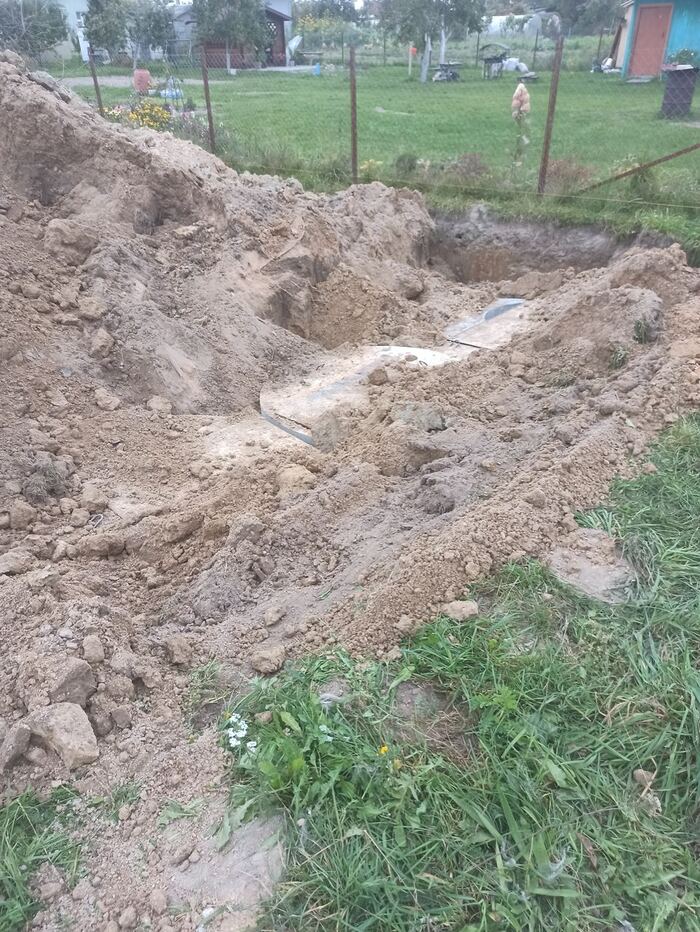

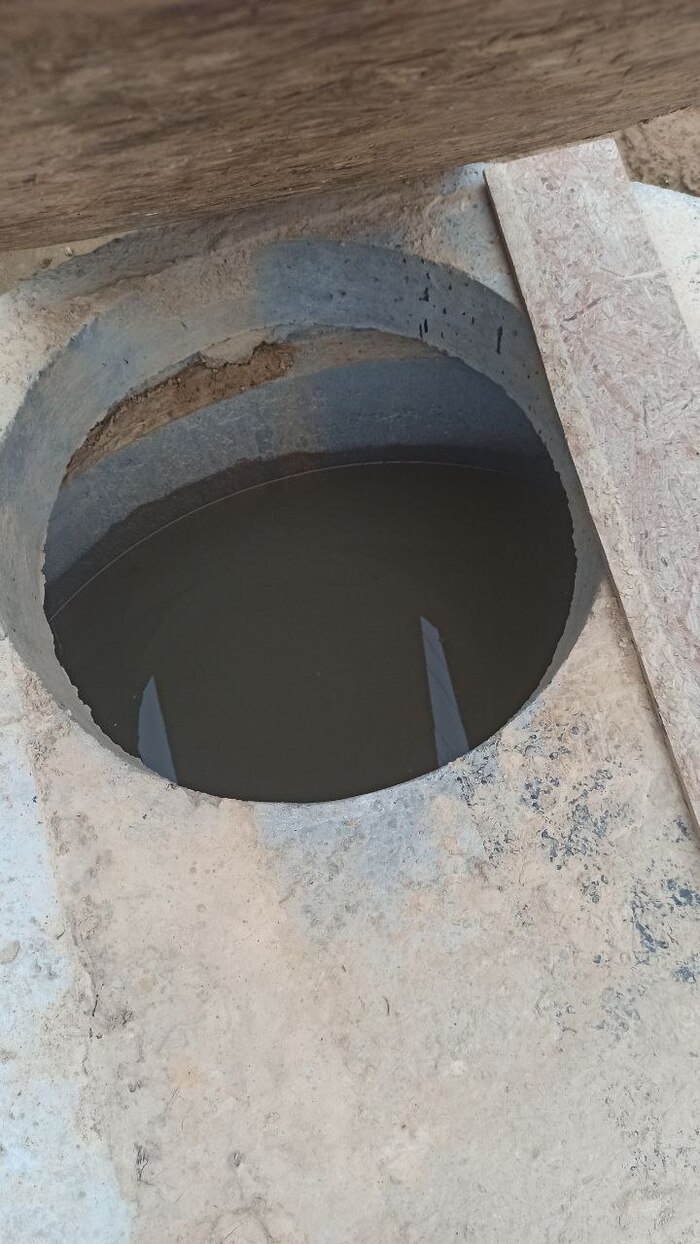

Собственно сам итог установки колец под септик

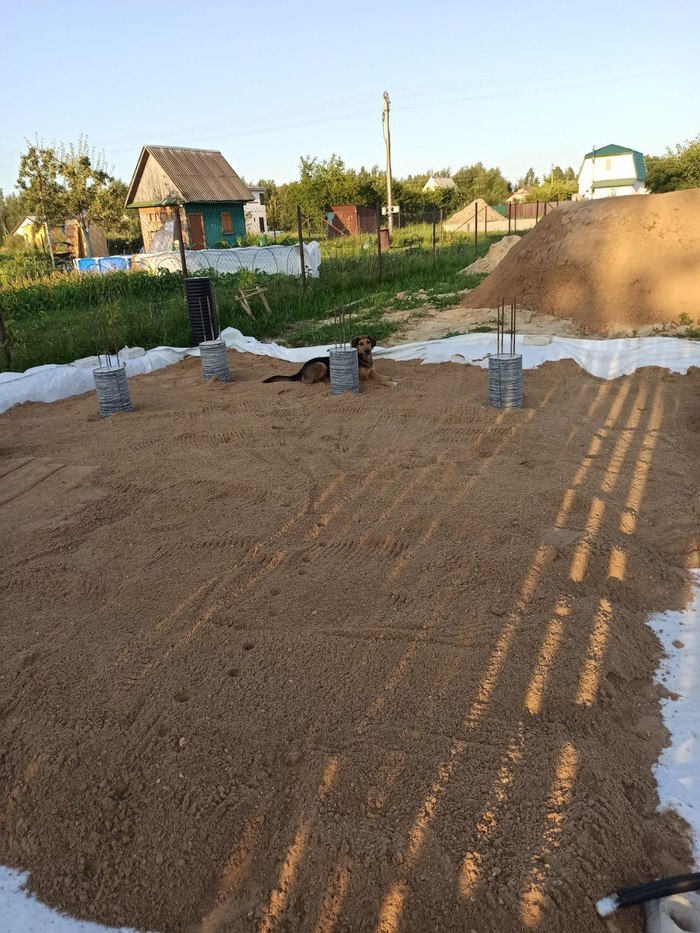

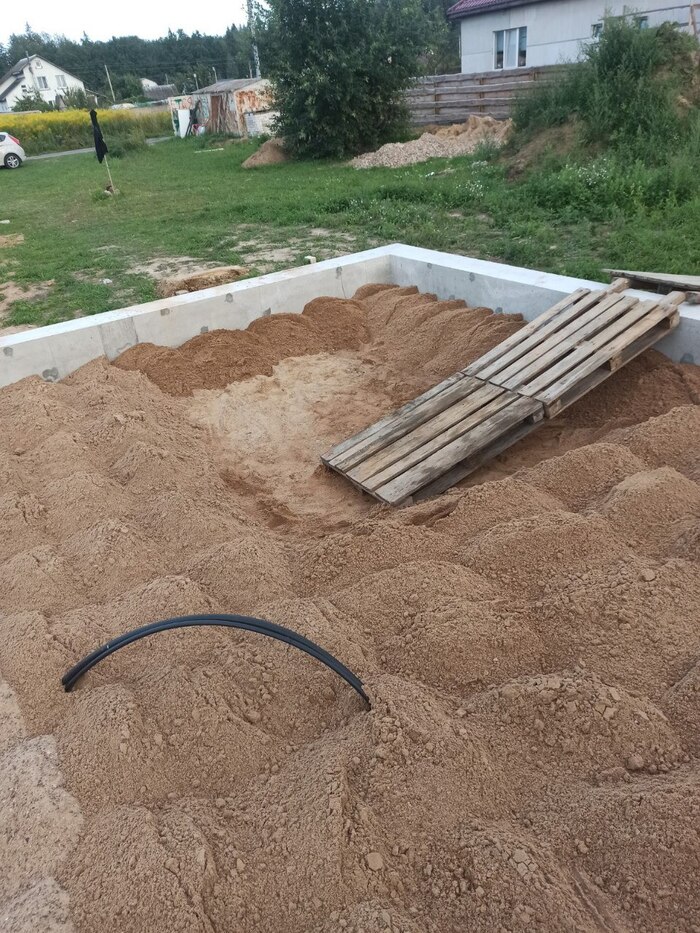

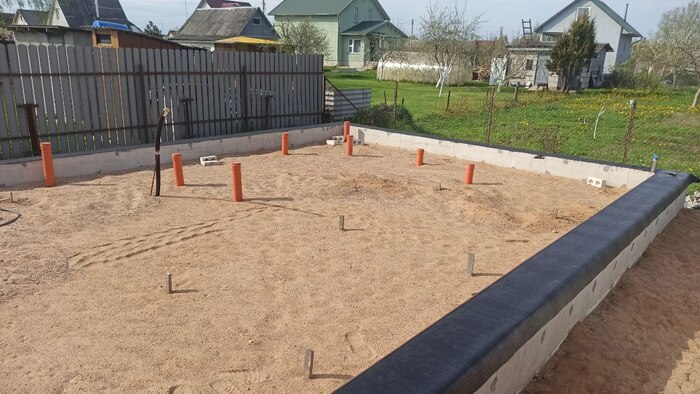

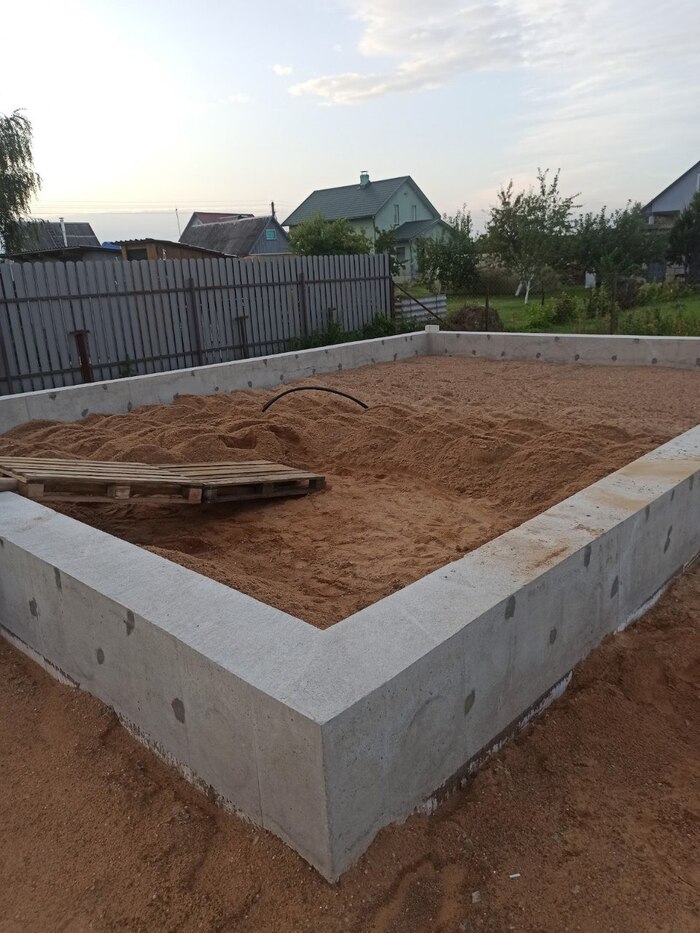

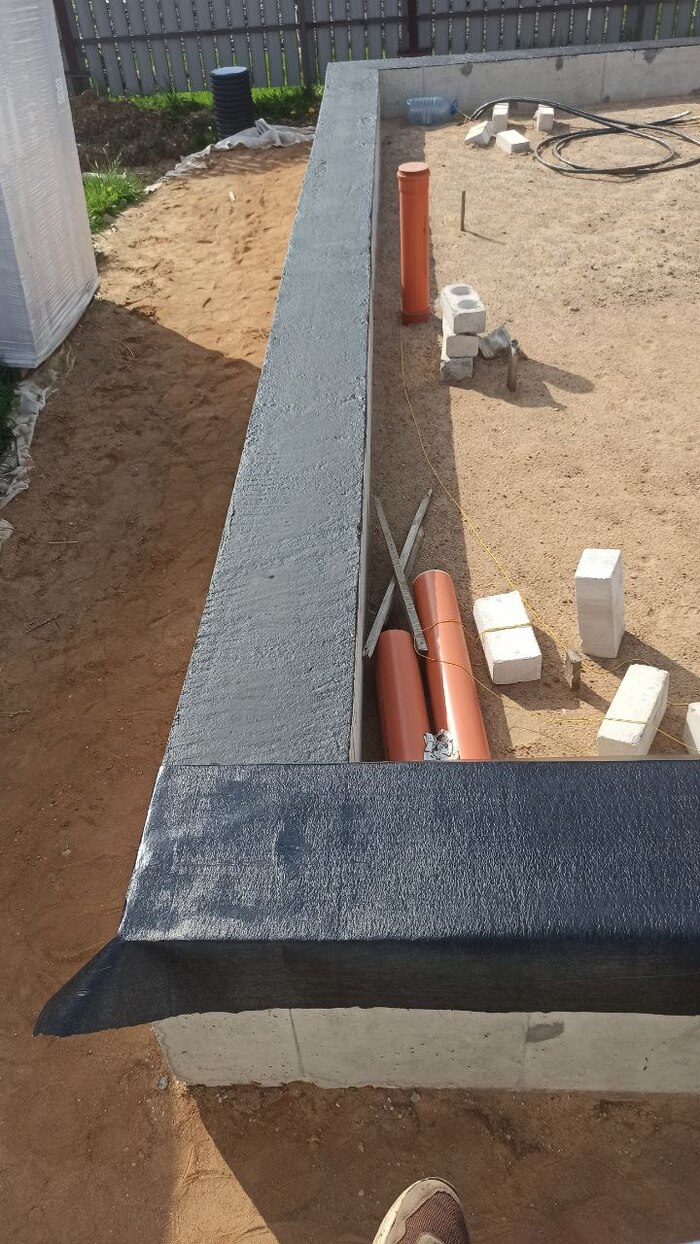

Потом был небольшой перерыв, т.к. решил не рисковать и не укладывать на стенки фундамента деревянные брусья(а как иначе завозить песок во внутрь фундамента)... Ну а потом песок во внутрь фундамента. Сказано - сделано. Собственно на фото ниже, завершение засыпки 1-ого слоя. Кстати виден "кусок" пандуса по которому это всё завозилось во внутрь

Тут всё рутинно и однообразно. Засыпал слой, пролил, тромбанул, засыпал слой, пролил, тромбанул... И так 3 слоя...

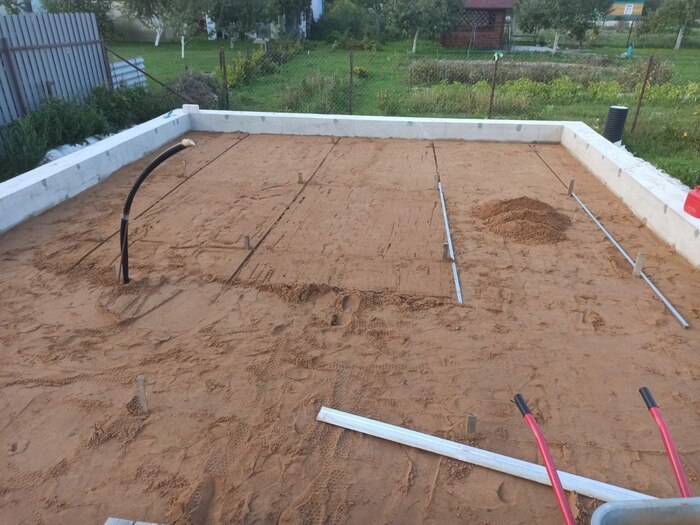

Далее началась с одной стороны бесполезная(потому как при выкапывании уровень нарушается), а с другой важная работа - выравнивание всей поверхность под нивелир, чтобы удобнее было укладывать трубы канализации.

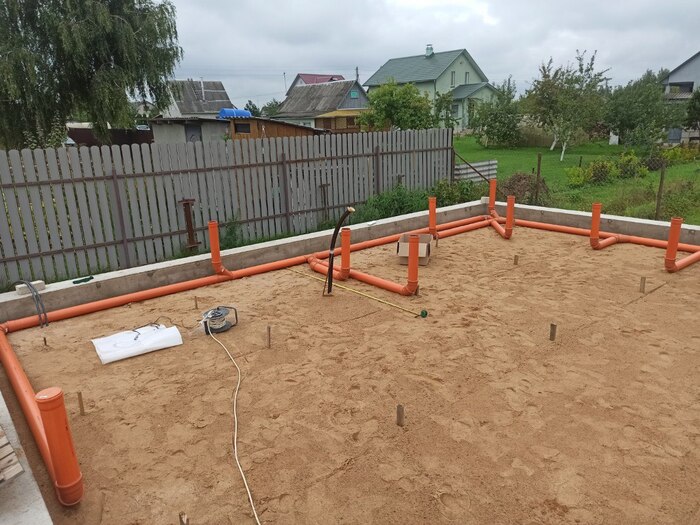

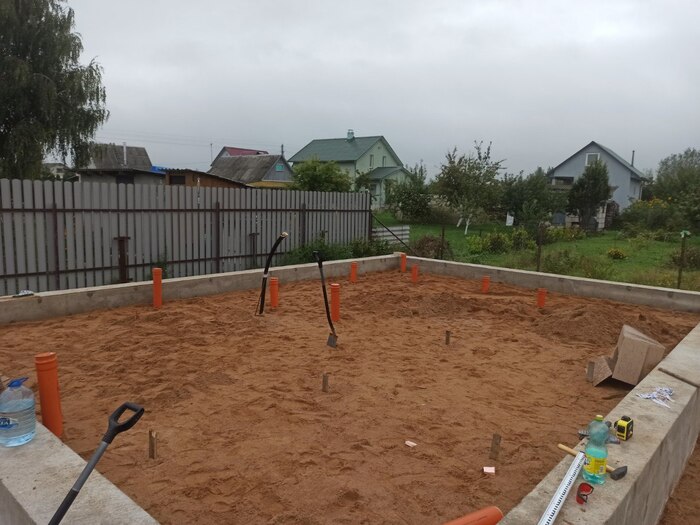

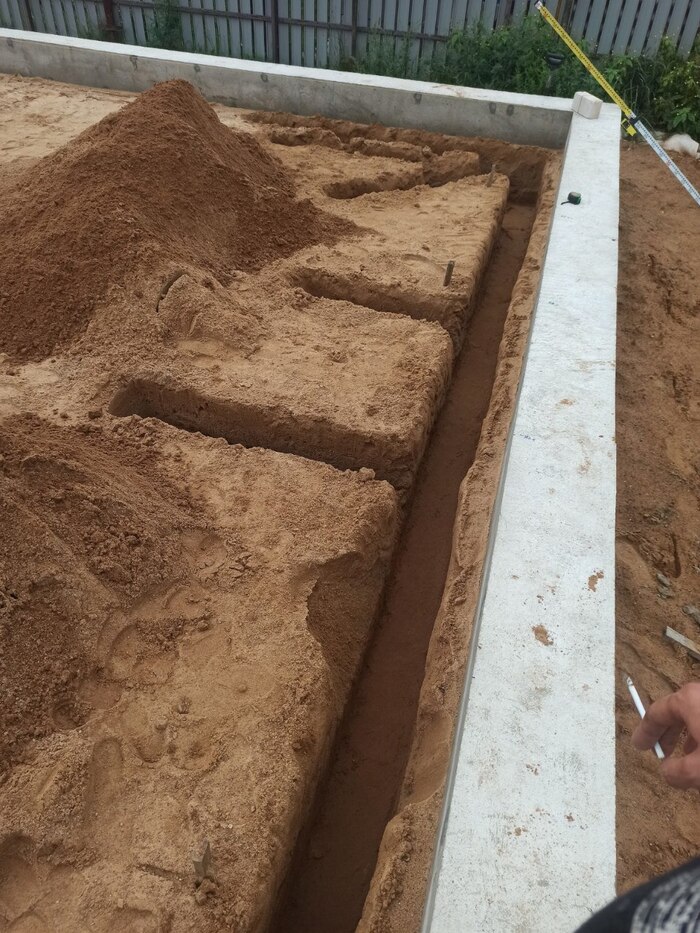

Собственно раскладка труб. (Да всё сделано 110-ым Ostendorf-ом, просто мне так было удобнее).

Кстати говоря. Вот такой вот "паук" по ценам в прошлом году стоил где-то ~35$. А в этом году -  моя внутрення жаба бы просто удавилась бы...

Я вам так скажу, где-то тут, я прям вспомнил как было весело в песочнице копать и делать для машинок разные горки, трамплины, гаражи и мосты, и как хотелось чтобы машина была больше, а траншеи шире.... Как же я ошибался... Вселенная всё слышит, нужно правильно излагать свои желания. Хотел - получи(кстати уже бросил курить =)) ):

Ни что так не радует как завершенная работа. =)))

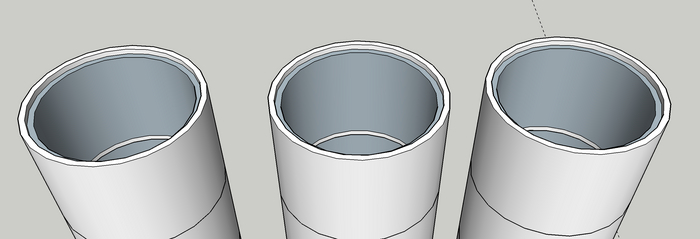

+/- на этом пожалуй и всё. Примерно так, я закончил прошлый сезон. А чуть не забыл. Вот таким вот "способом" я придумал "утеплить" трубу канализации. Да-да, я знаю, что её можно не утеплять. НО баня моя - как хочу так и дела. В такой вот лоток из ППТ-20, порезанного в нужный размер(так, чтобы во внутренний квадрат можно было бы вписать окружность 110 трубы) укладывается труба. А потом верх "закрывается на пену" последним листом.

Собственно как-то так. 2-ая часть уже в ближайшее время. =)))

По совету товарища, решил свой пост на пикабушечку запилить.
Изначально был создан на яп-е.

Так случилось, что купил я года 3 назад участок в Садовом Товариществе, 10 соток.

Ну и как-то забил болт на него. Есть мол и есть - хорошо.

А тут со всей этой короновирусной х@#$@$й, подъемом цена на стройматериалы, непреодолимым желанием девочек из кадров отправить меня в отпуск, т.к. в нём я не был где-то года 3-4 - в общем звёзды сложились и решил я заняться дачей.

Слово за слово, #@#$@ по столу... Стройку дома я понял что не потяну.

А вот гостевой дом-баню, с возможностью круглогодичного проживания - почему бы и Да.

Серия фоток отражает объём работ сделанный за 3 недели отпуска, и 2 недели заездами после работы "в одну калитку"

Сразу оговорюсь, по образования я инженер по информационным технологиям. Делал всё сам.

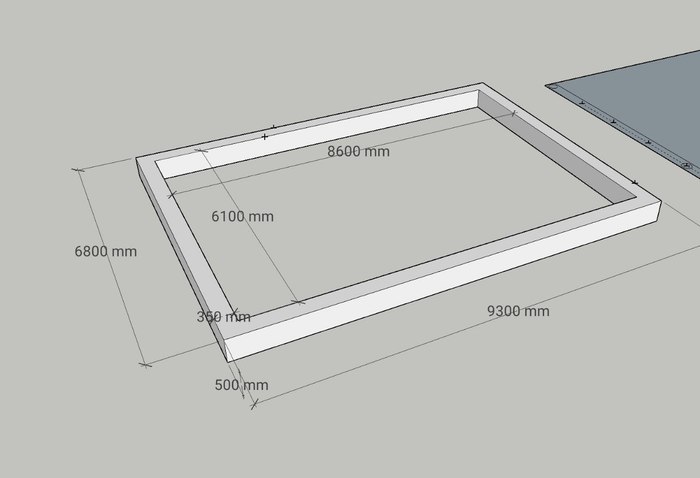

Размер по внешним стенам 9300х6800.

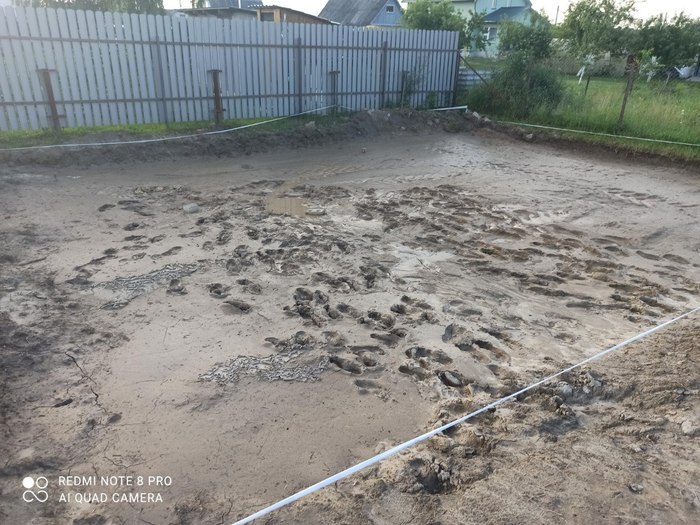

Выкопал котлован на -400 от уровня земли. И ночью того же дня зарядил дождь почти на 1.5 суток.

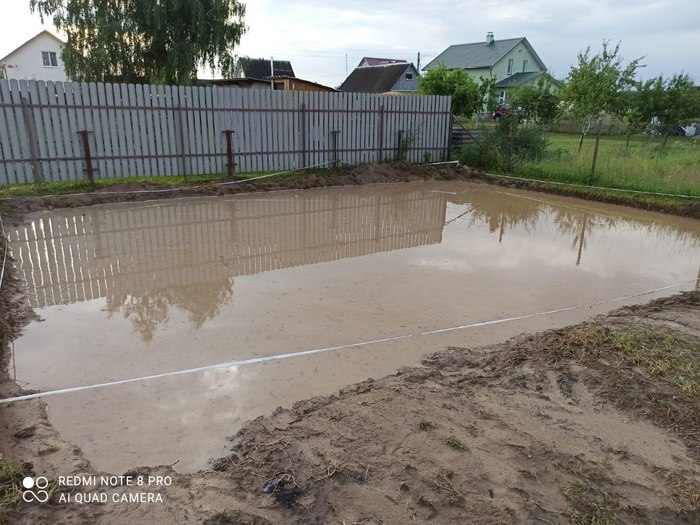

Получился бассейн... Честно сказать первой мыслю было оставить как есть и забить ещё года на 3 =)

Выручил сосед с дренажным насосом. Откачал воду. Выровнял основание.

В качестве фундамента был выбрал свайно-ростверковый фундамент, на сваях ТИСЭ.

Это такие сваи в основании которых находится "полусфера" с диаметром в моём случае 600мм.

Делается специальным буром.

По каким-то причинам фото процесса изготовления свай и их заливки не смог найти.

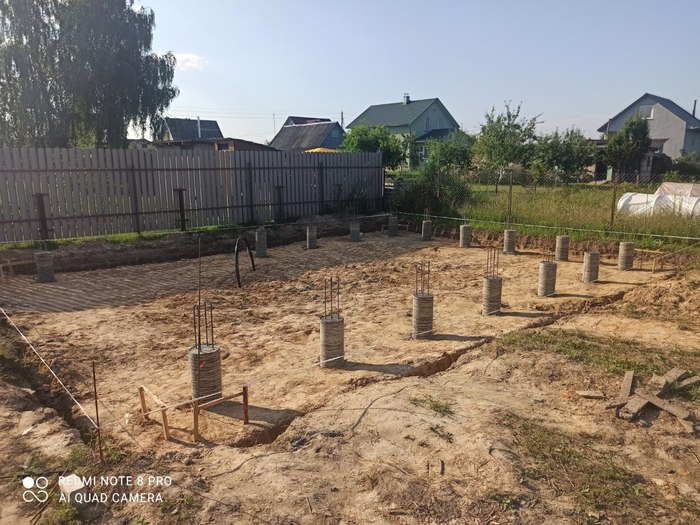

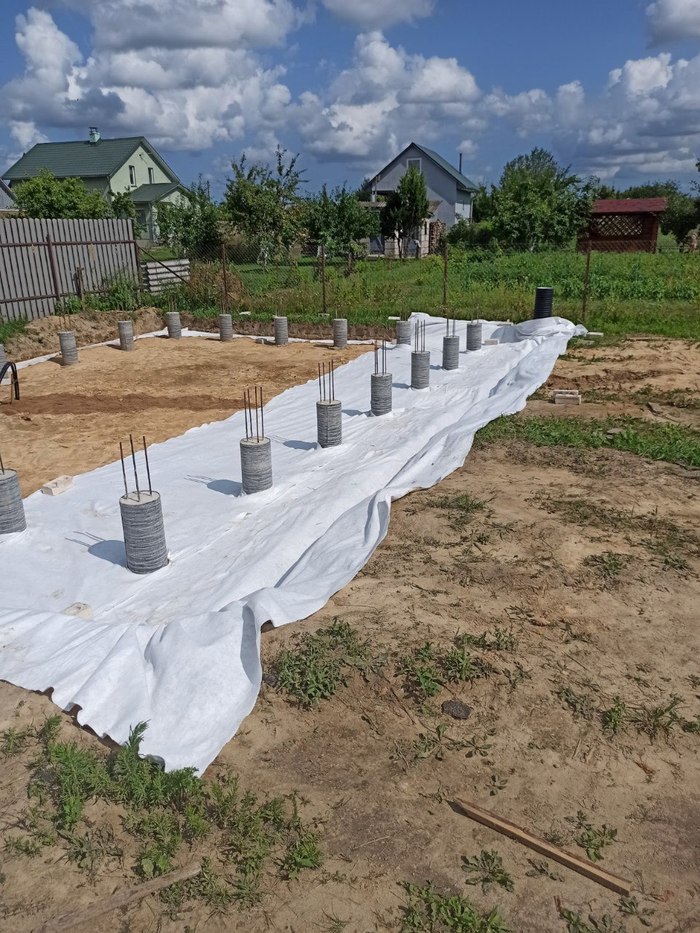

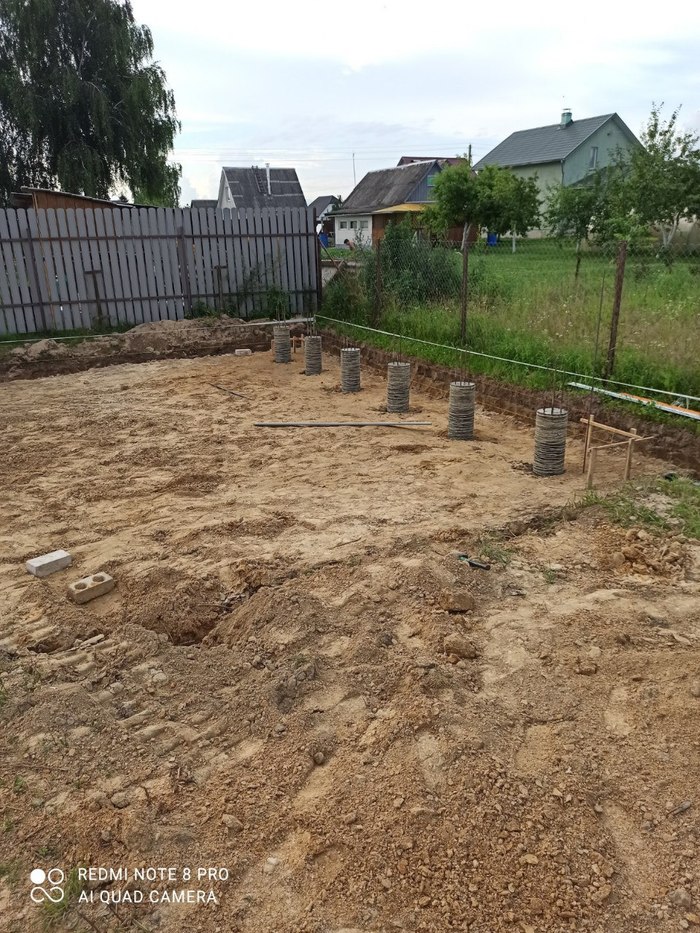

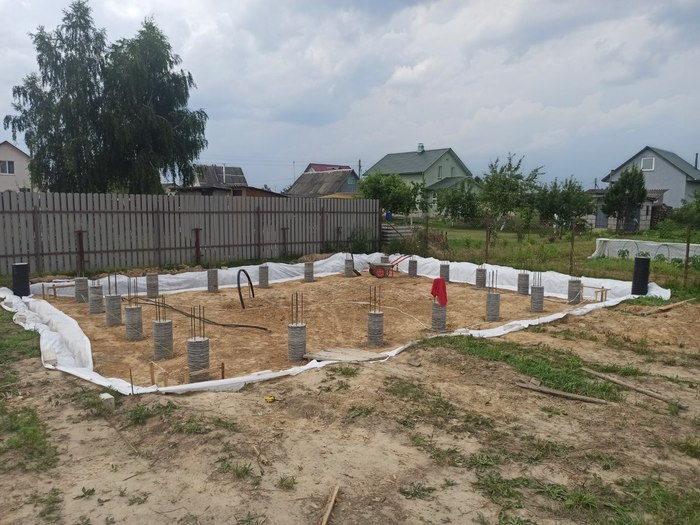

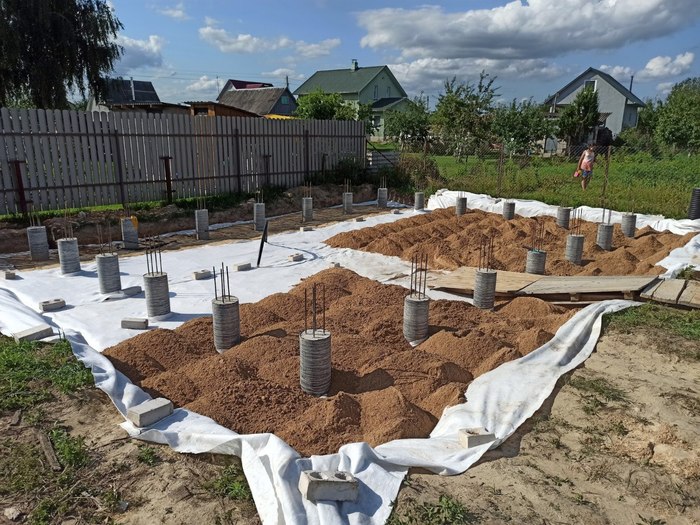

Есть только несколько отражающих финальный результат после заливки свайного поля.

Т.к. делал геология - рекомендацией от ребят было необходимость обустройства дренажа.

Вырыл по периметру котлована траншею на -400 от основания котлована(с последующей разуклонкой - 1см на 1м.п.), уложил геотекстиль

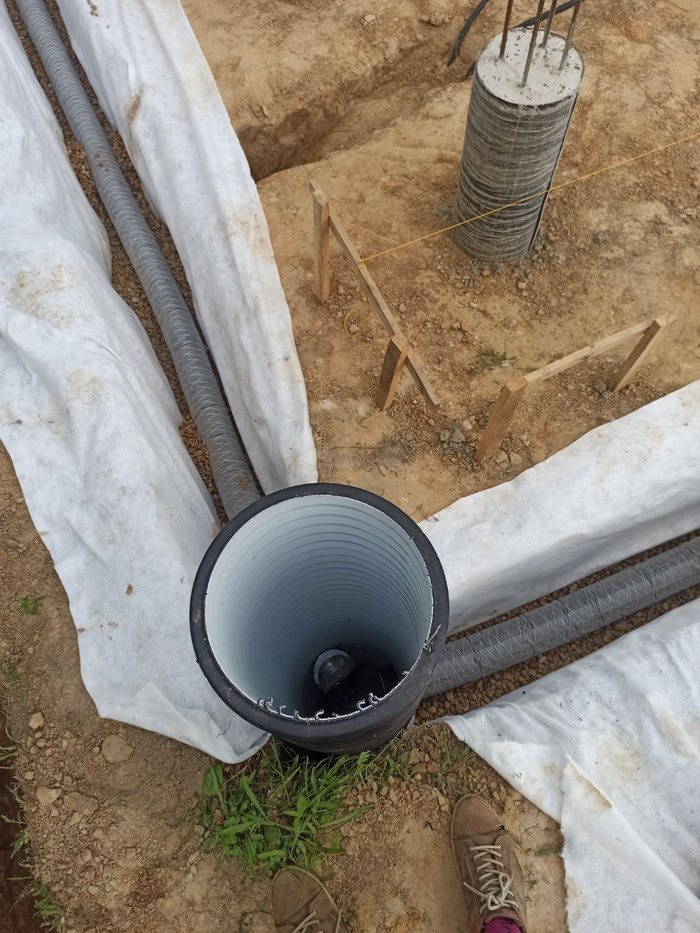

Установил дренажные колодцы.

У соседа было отжато гениальное изобретение советских конструкторов - основание военной кровати. При помощи которого удалось отделить ̶м̶у̶х̶ ̶о̶т̶ ̶к̶о̶т̶л̶е̶т̶-̶ песок от гравия.

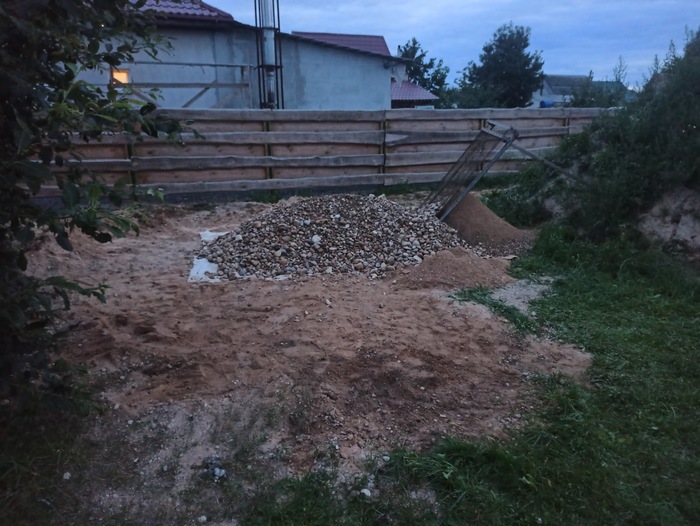

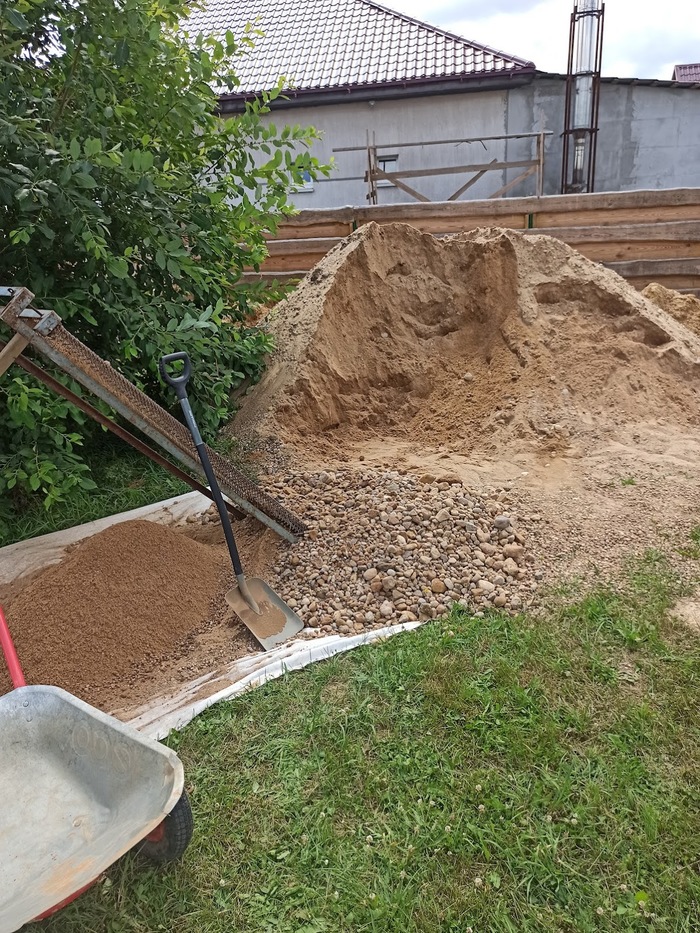

Кстати, чтобы подтвердить авторство, вставлю ещё одну фотку, которой в посте на яп-е не было. Тут уже просеивал 2 машины ПГС в песок. Потому как ПГС оказался больше Г чем П.
Тут кстати лучше видно это гениальное изобретение конструкторов той эпохи.

А, ну и ещё одно фото, того, что так сказать получилось после попытки на практике разобраться в теории корпускулярно-волнового дуализма...

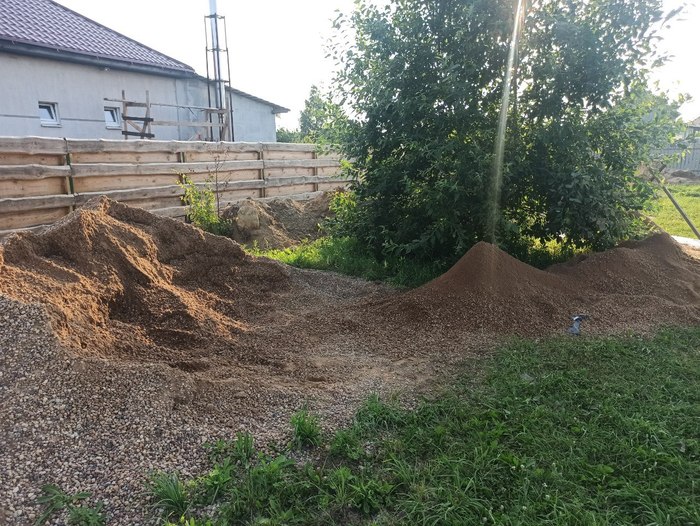

Но что-то я отвлёкся. Вернёмся к дренажу и гравию, коим и было засыпано основание траншеи между дренажными колодцами.

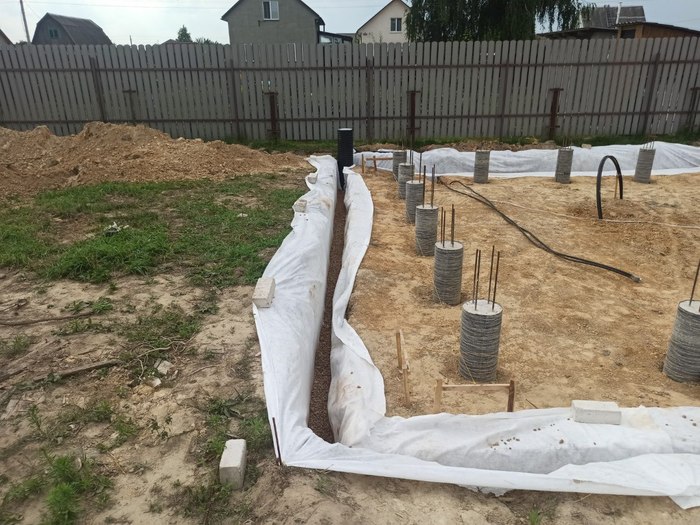

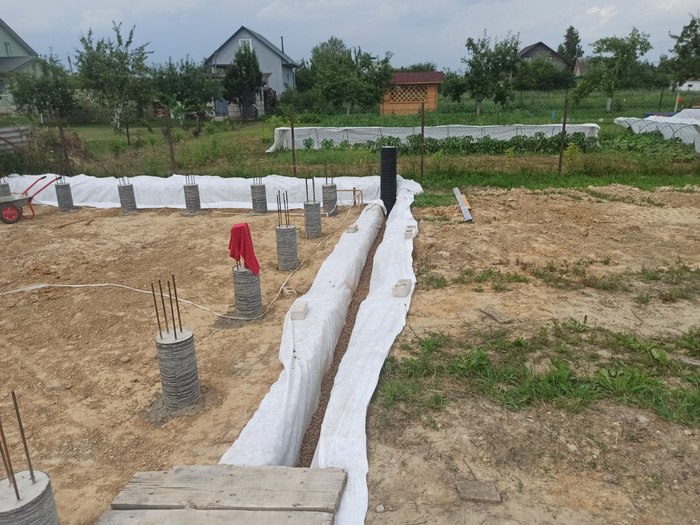

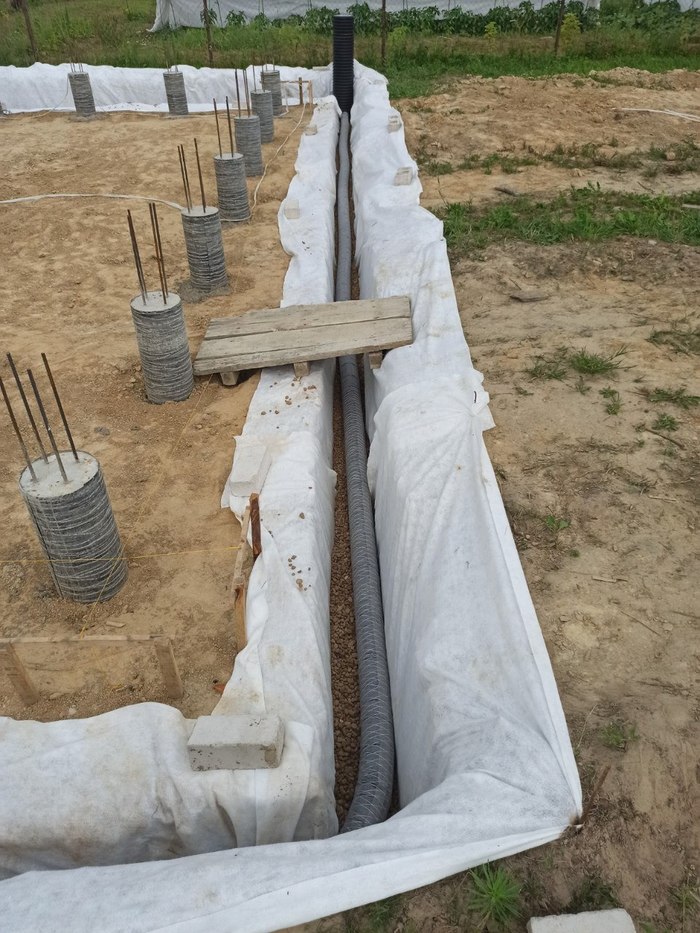

Далее была уложена дренажная труба.

Для обустройства углов, в комплекте "продаван" порекомендовал взять переходные муфты, но не понадобились. (зря только бабосики потратил)

Углы вполне ок. Радиус изгиба трубы позволил обойти их и так.

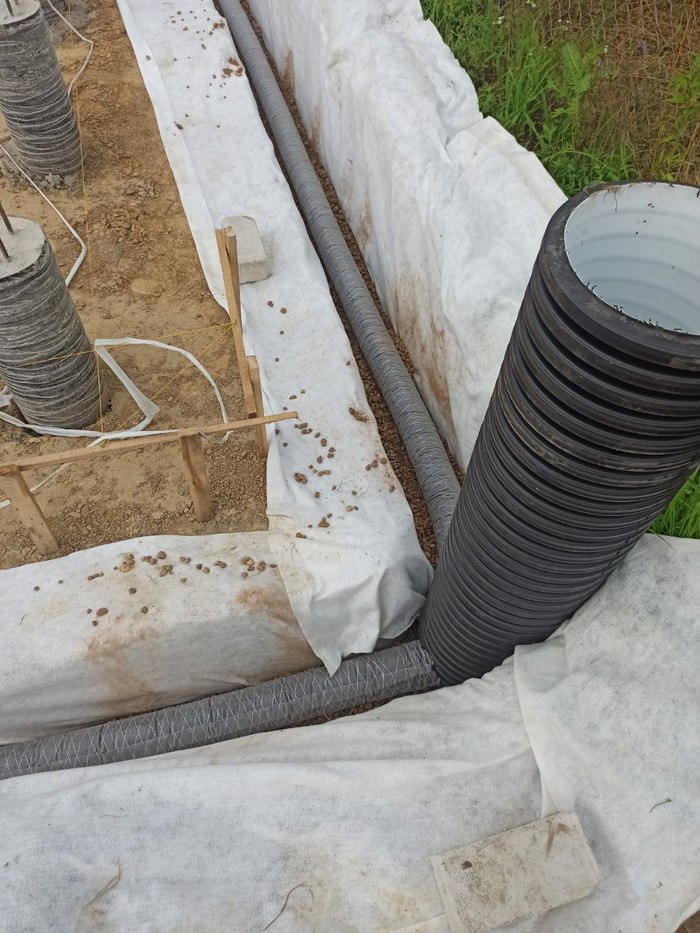

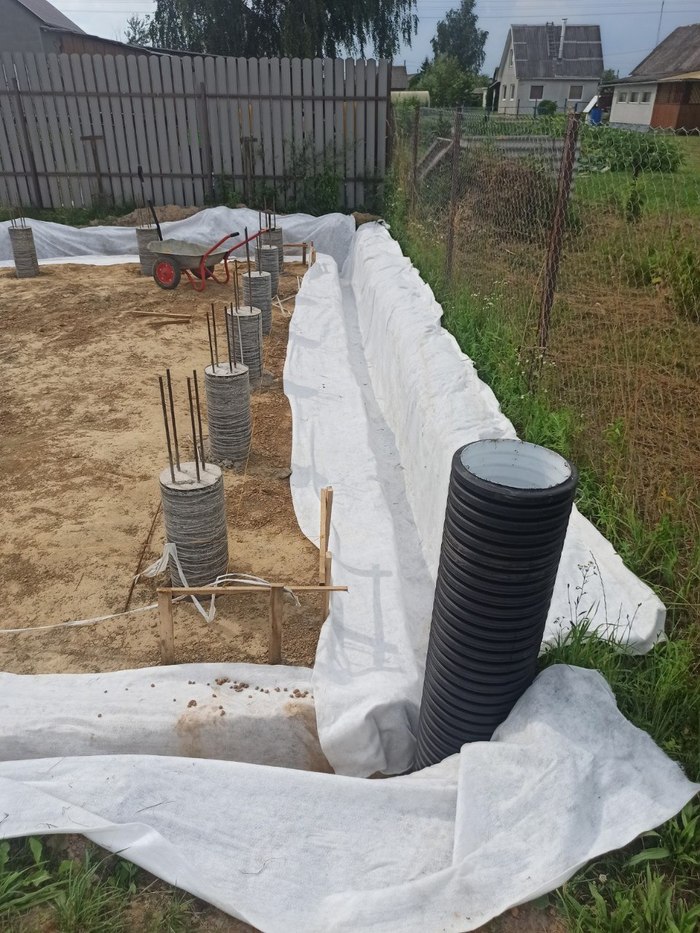

Ну и собственно входы трубы в сами дренажные колодцы.

Одни в самой верхней точке, второй, с учётом разуклонки - 1см на 1 м.п. в самой нижней.

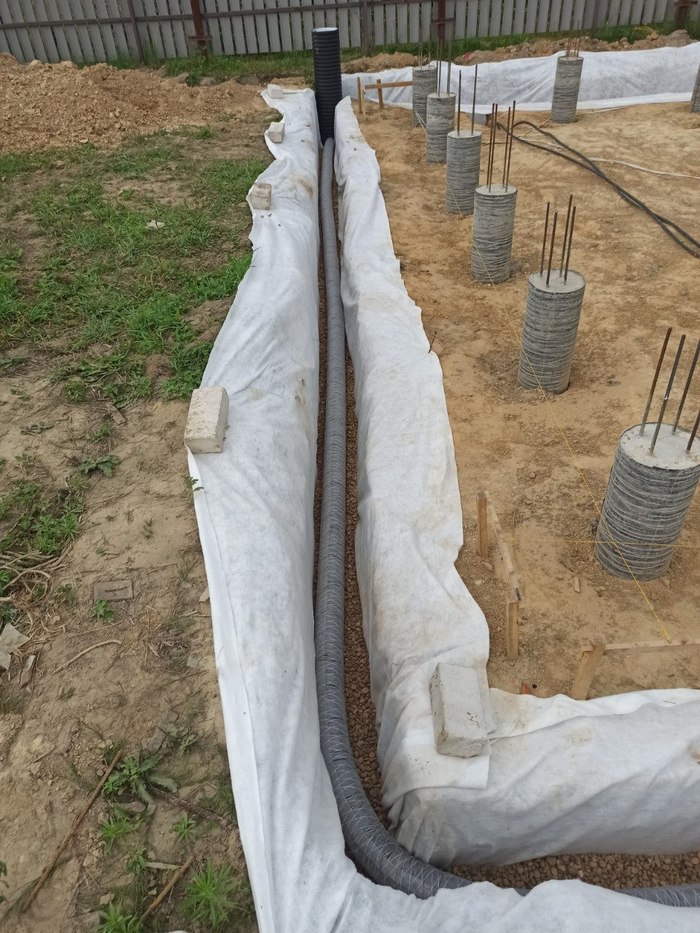

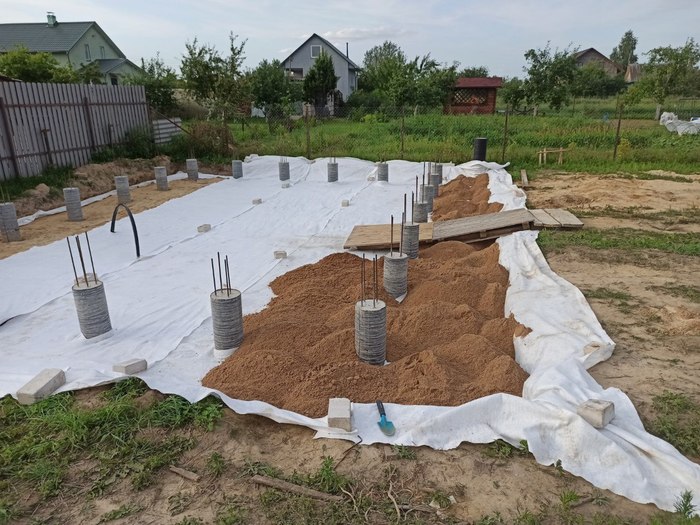

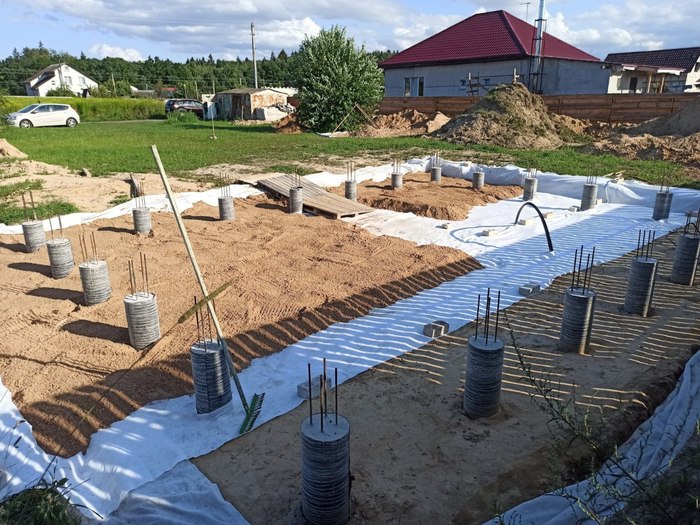

Далее засыпал трубу всё тем же гравием, геотекстиль завернул, и начал застилать дно котлована геотекстилем.

Т.к. у меня там суглинок/глина/супесь и т.д. подумал, что лучше будет сделать так, чтобы избежать "перемешивания" или вымывания песка под домом-баней.

Расстелил короче геотектиль, ну и как водится - 1 полосы не хватило. Где-то ошибся в расчётах.

В тот день уже не поехал за полосой в город, решил начать засыпать котлован песком.

Тот ещё адок, должен вам сказать. "В одну калитку" засыпать такое кол-во песка.

Да совсем забыл сказать. Котлован получился по факту -450 от "основания" и размером 11300х10600.

Всего ушло порядка 6-ти 4-ёх осных MAN-ов - это где-то ~ 150 тонн.

Как водится пришёл тех.надзор.

Покормить к сожалению было нечем.

Но предложил полежать в теньке, потому как на солнце, все дни было за +30. Предложение было принято.

Вторую часть постараюсь выложить в ближайшее время.
