Наконец-таки собрал в кучу все позиционные обозначения электронных компонентов. Кому нужно — качайте.
На практике больше пользы будет от файла по первой ссылке. В таблицу включены даже не встречающиеся в стандарте обозначения.
⇩ Зарубежные (из разных источников; с переводом)
⇩ Зарубежные по IEEE 315 ANSI Y32.2-1993 (без перевода)
Пригодится, если придётся ремонтировать (или демонтировать) импортные платы. Для реверс-инженеров тоже подспорье.
А теперь выкиньте все эти 3 Word'овских документа, и забрите 1 Excel, с фильтрацией, блэкджеком и шл...
https://yadi.sk/i/DYhyaeyD3XG8fh
А ТСу пора бы уже понять, что на дворе далеко не 1990 год, а очень даже 2018...
Word - для писем
Excel - для таблиц
Powerpoint - для презентаций....
Это был бы слишком длинный пост.
Но если коллегам нужно, я рискну сделать такой пост. Редактировать этот пост уже поздно.
По мне так хуже, когда чисто из вежливости ставят плюсы, а сам-то материал никому толком и не нужен.
Разреши разместить на https://wiki.yola.ru/ содержимое документа Зарубежные (из разных источников; с переводом) , разумеется с указанием источника и автора.
Я один, смотря на плату, понимаю, что за компонент на ней стоит, по его внешнему виду и обозначению? Недавно часы ремонтировал, смотрю, дисплей стоит, а рядом маркировка GDT, я думаю G - gas, D-discharge, газоразрядная, стало быть. Только что мне это дало, там ведь контакт плохой был) Не знаю, может я просто работаю с устройствами такого уровня, в которых всё понятно))
Ахаха, на что фотографировал?))) Похоже на резистор или пред. Что же это? Слева кондёр? Ничего не правильно? Я прошёл тест?

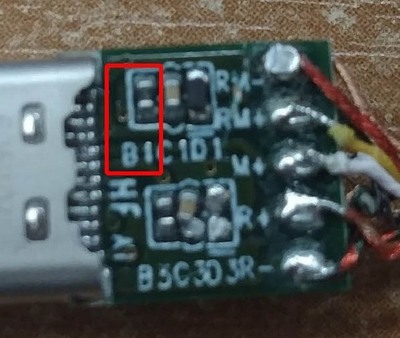

Как видите, SMD-компоненты весьма однообразны и без позиционных обозначений не разберёшься.
B1 — это ферритовый фильтр, как было сказано и в местных комментариях, и в камментах к посту https://pikabu.ru/story/vopros_po_importnyim_pozitsionnyim_o.... Спасибо, добрые люди просветили.
Шутки шутками, а в векторном формате УГО народу пригодились бы. У меня как раз сделаны наиболее распространённые обозначения. Может сегодня и выложу.
Обозначения элементов на платах одинаковы, вне зависимости от технологии изготовления.
Если интересует цоколёвка на самих smd комплектующих, то у меня пока нет ясности в этом вопросе, чтоб делать пост.
Вот тут с переводом, правда в виде картинок: http://rones.su/techno/electronic-symbols.html
На базе этой статьи я и готовлю удобочитаемый пост.
Это надо в сообщество ремонтёров писать: https://pikabu.ru/community/HelpRemont
Наверняка у кого-нибудь найдётся такая же модель.
А кто сказал, что я шучу? Нет, это было пожелание в формате предположения. :) Заранее спасибо.
Дело в том, что вполне приличные перечни УГО и так есть в интернетах. Хотя если сделать перечень в форме той же таблицы Word или в PDF, то будет ещё удобнее.
В инете есть статьи на эту тему.
На форумах говорят, что по внешнему виду R и C, к примеру, можно и не различить, мол не всегда они различаются цветом корпуса. Свой опыт в этом вопросе скудный, так что не буду позориться.
