Трёхлинейная авторучка Мосина образца 1891 года
Давно хотел сделать подобную авторучку, но как-то руки не доходили. И вот свершилось!
За прототип авторучки взята легендарная винтовка Мосина.
Решил сделать действующий затвор, он и будет выдвигать пишущий стержень.
Так, как ствол тонкий, то возвратную пружину перенёс в казённую часть.

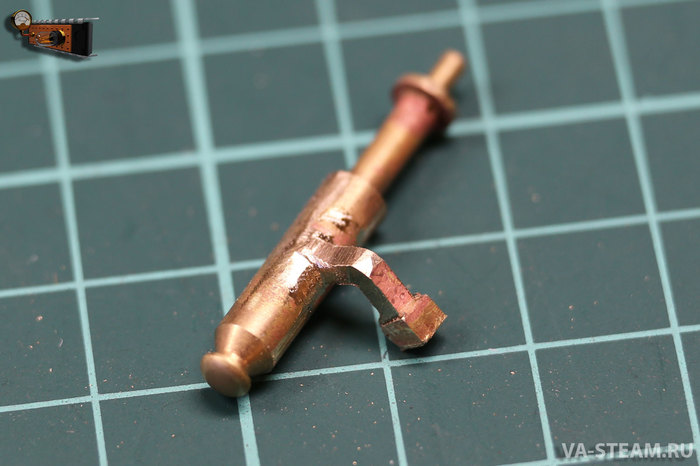

Сначала выточил сам затвор.

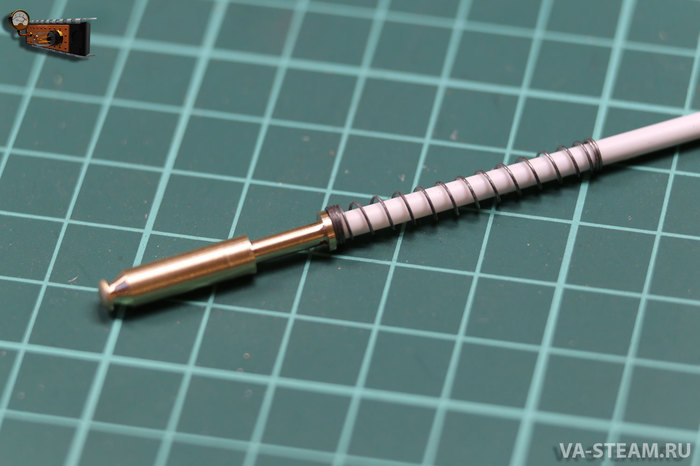

Стержень плотно надевается на выступ, в этом выступе просверлено отверстие диаметром 0.6 мм для того, чтобы в стержень поступал воздух.
затвору припаиваю рукоятку. В данной работе применил только пайку серебряным припоем. Из-за того, что детали очень маленькие, оловянный припой совершенно не подходит.

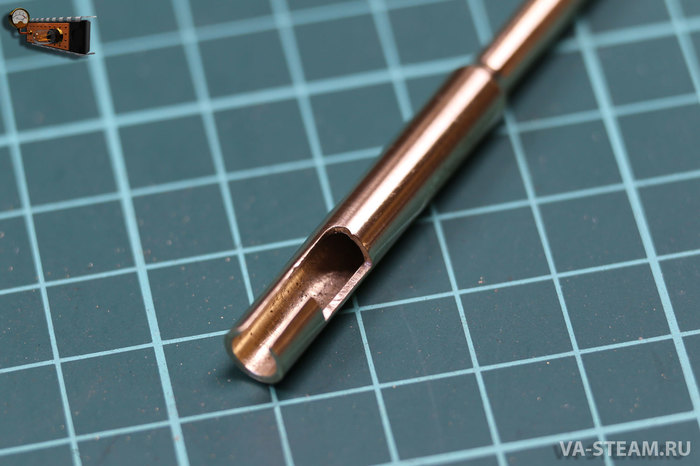

Выточил ствол и в казённой части фрезерую паз для затвора.

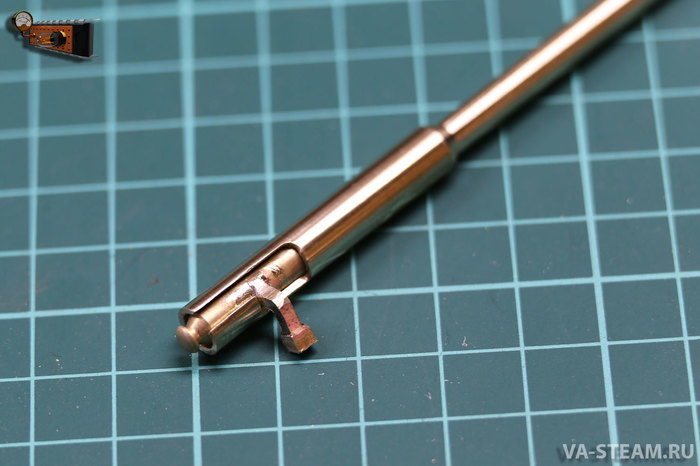

Примеряю затвор к стволу.

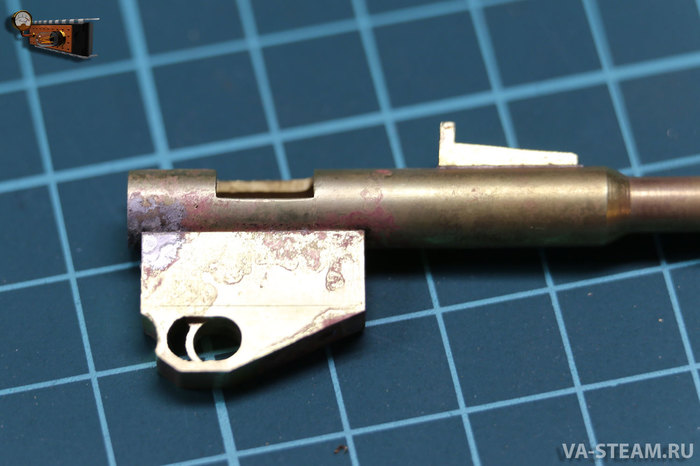

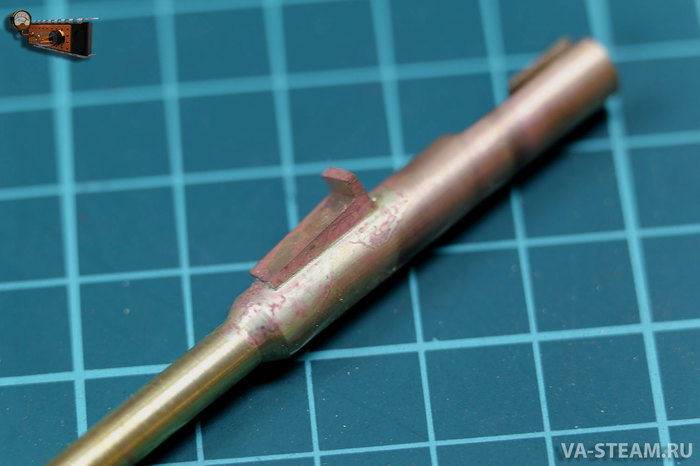

На казённик припаиваю прицельную рамку.

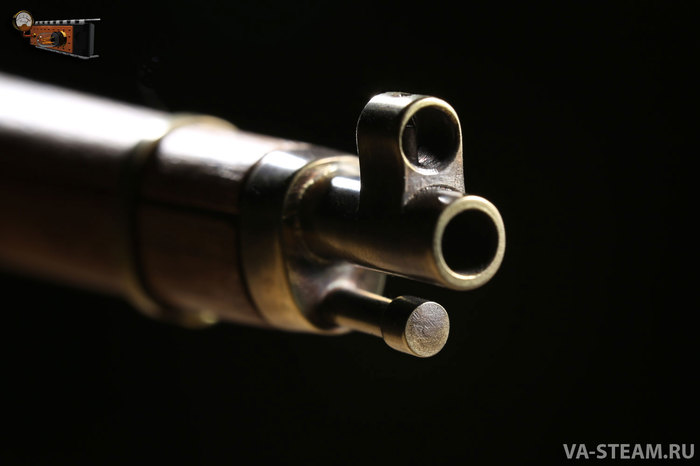

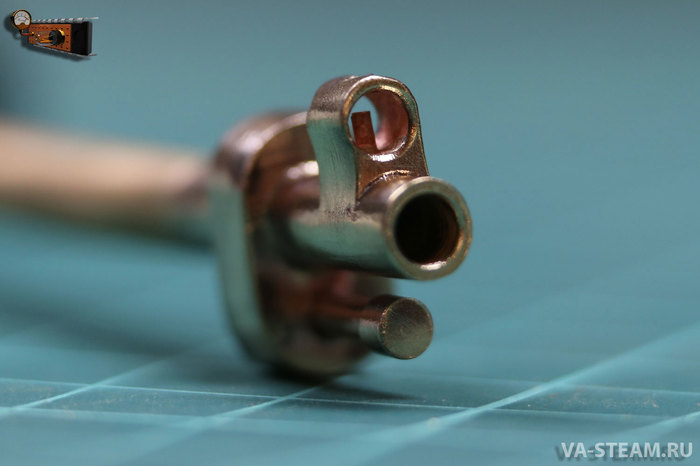

На конце ствола припаивается защитное кольцо мушки.

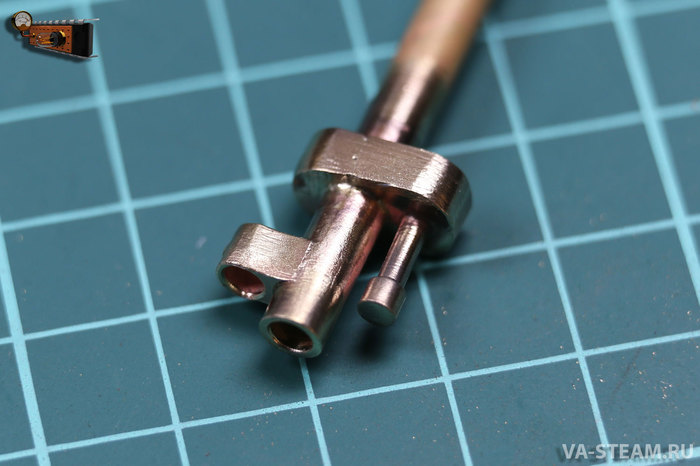

После этого припаиваю шомпол. Точнее – имитацию шомпола.

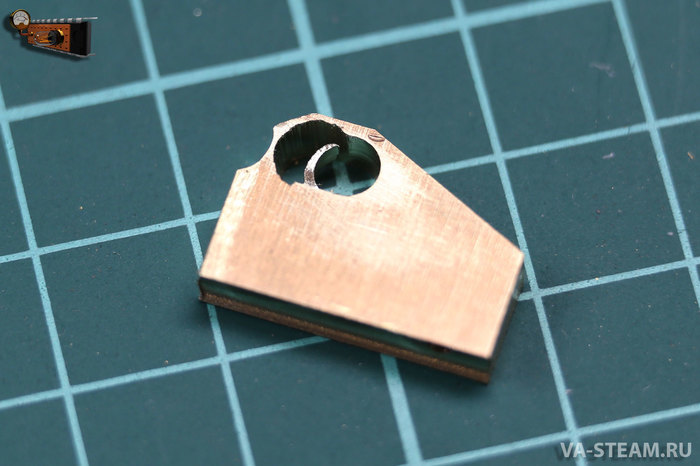

Далее припаиваю мушку, её я сделал из проволоки диаметром 0.8 мм.
Из листовой латуни отфрезеровал магазин винтовки со спусковым крючком.
Магазин припаивается в нижней части казённой части.

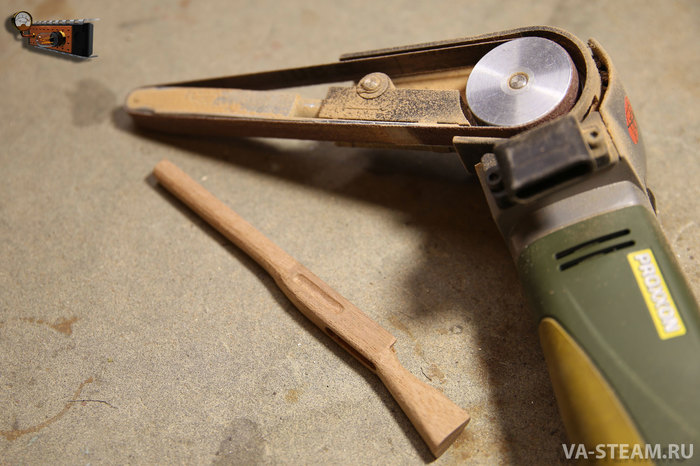

Ложе делаю из красного дерева. Предварительно сделал заготовку на фрезерном станке и далее, вооружившись электронапильником, придал ей нужную форму.
Хочу сказать, что это не масштабная модель, а именно авторучка, по этой причине есть некоторое расхождение в масштабах отдельных деталей. Я старался передать именно дух винтовки.

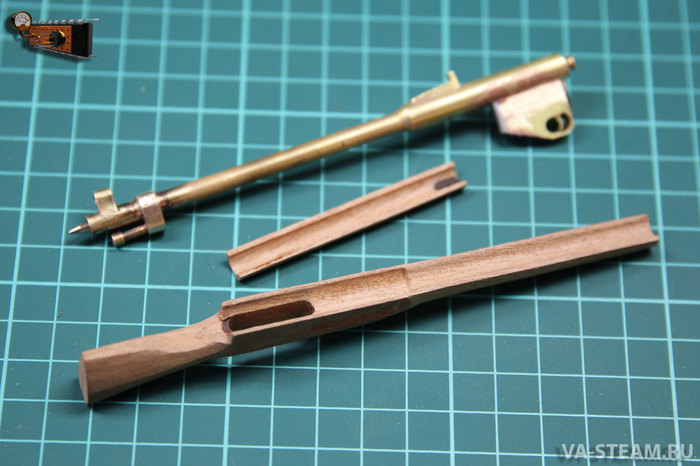

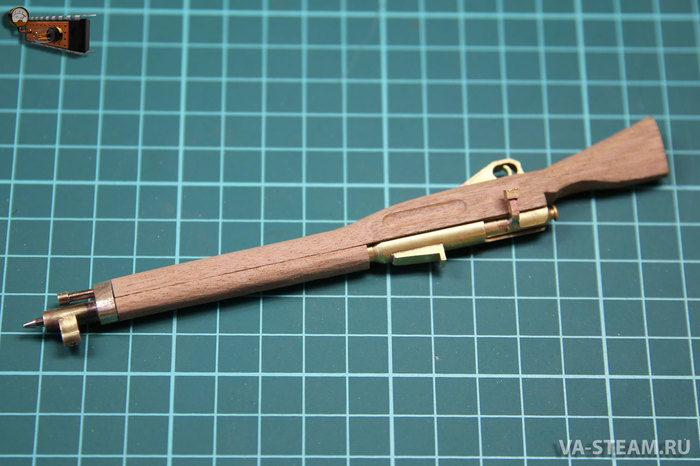

Примеряю части друг к другу.

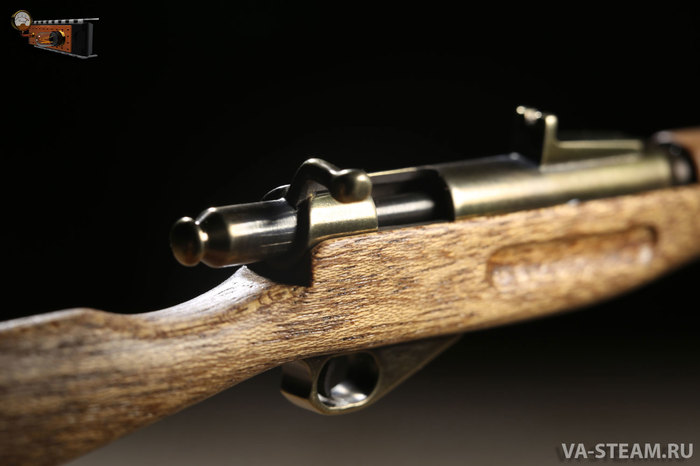

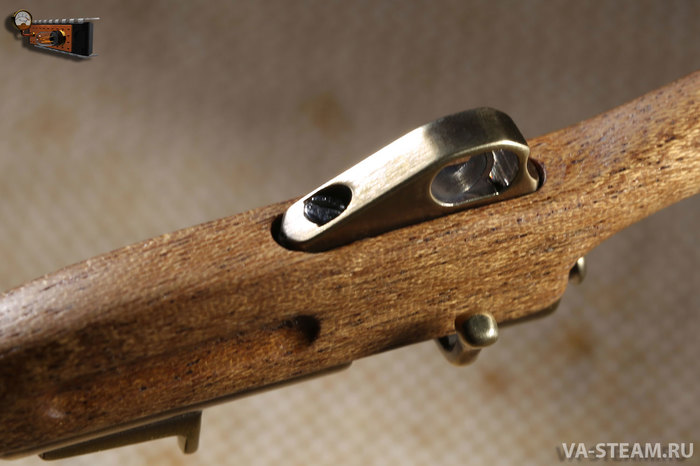

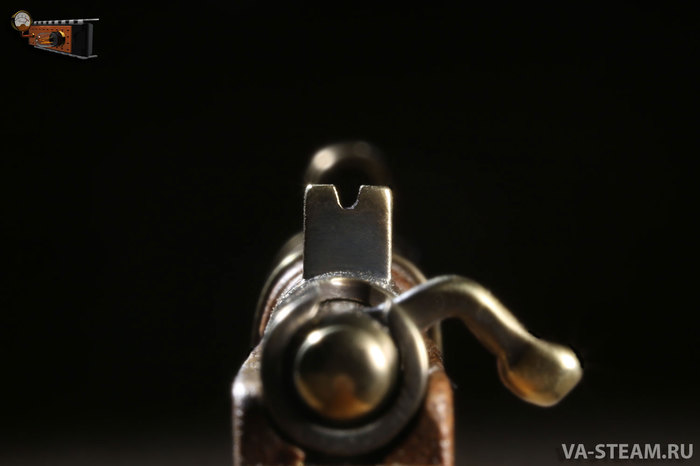

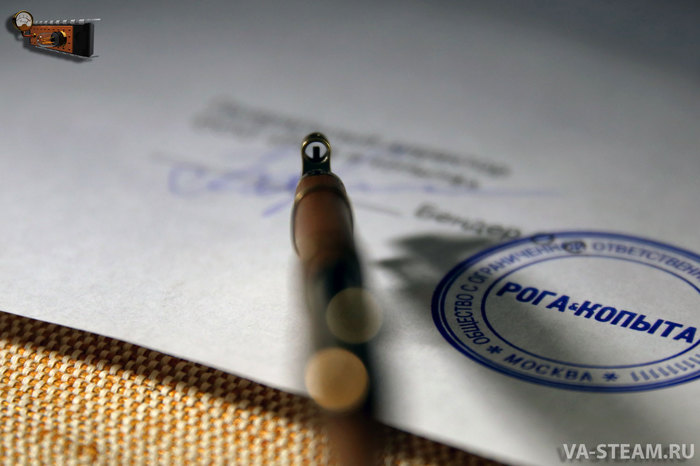

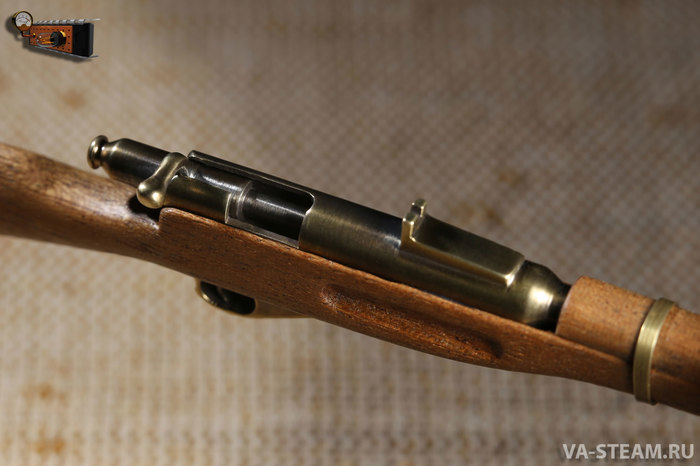

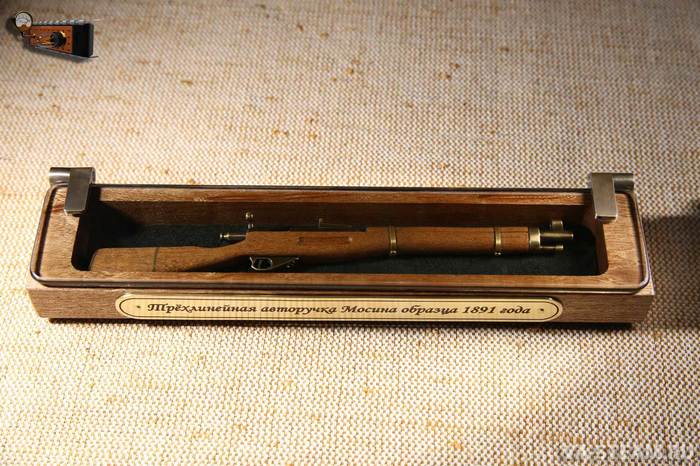

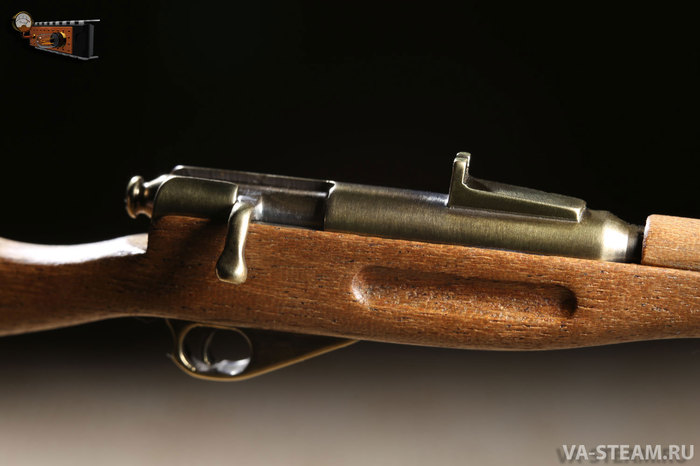

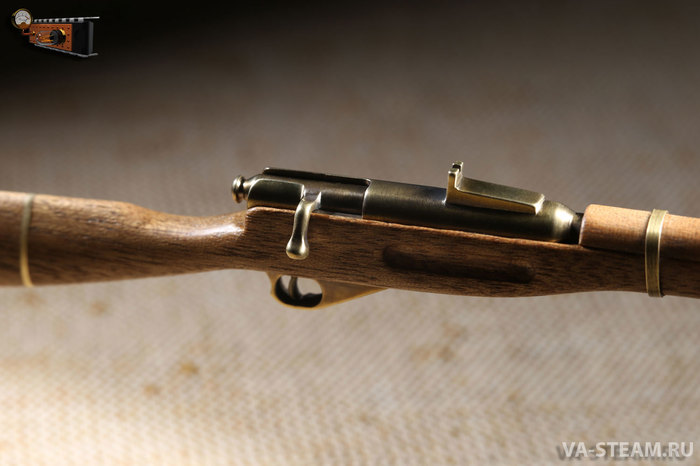

И вот то, что получилось.
Небольшое видео.
Потом ещё сделал подобную авторучку, но уже с оптическим прицелом.
Жаль, но в этот топик уже не влезает.
Благодарю за внимание!
