Отличный, достаточно дорогой, но пыльный и не работает. Не порядок.
Но фигня вопрос, можно сделать всё было бы желание.

Ранее разбирался, почему недокрутили оригинальные винты. Такие сюрпризы не люблю, но всё можно восстановить.

Пыльный ужас просто, со слов владельца лежит лет 10. Внутри что то сломалось, болтается и не фокусируется.

Святая простота. Canon красавчики, умеют делать хорошие вещи, разбирается просто, знать бы только как и иметь аккуратность.

А неисправность проще показать на видео, внутри что то сломалось и часть объектива просто болтается. Скорее всего упал или придавили заднюю линзу.

Это моторчик, слегка перегретый, но работает.

Поломка оказалась достаточно лайтовой, всего навсего срезало три направляющие втулки. Их выточил под заказ. Благо механика осталась целой.

Новая и старая втулки

Можно частично собрать для проверки

Дальше нужно было устранить сюрпризы предыдущей разборки, заменить-починить-запаять оборванный шлейф на датчик фокусировки. Пришлось разобрать немного мотор.
Деталь снизу - линейка. Очень нежная, не дыша сразу убрать в сторонку чтобы не повредить. Прикасаться к ней и протирать категорически не рекомендую. Мотор продается только в сборе, цена примерно 10к и это я только на Али посмотрел для примера.

Шлейфик отдельно не меняется, датчик отдельно тоже не нашел в продаже.

Снизу линейка для масштаба, 3мм общая ширина, дорожки тонкие.

Можно собирать и радоваться. Место пайки зафиксировал двухкомпонентным клеем для прочности.

Готов. Можно потестить, объектив интересный и не каждый день такие в ремонте.

Объектив рассчитан на полнокадровый фотоаппарат, у меня к сожалению только кропнутый. Ну это для тех кто разбирается.
Для тех кто не разбирается то 14мм на полном кадре это ООООчень широко, влезет вообще всё в кадр. Кроп-матрица это 1,6 от полнокадровой матрицы, и чтобы добиться с кропа примерный результат полного кадра то надо в ряд панораму из трех кадров слепить.


От слов к делу, просто красивые картинки. Без критики к композиции пожалуйста. Я мастер в первую очередь, фотограф это второстепенное :)
Для интересующихся архитектурой на фото: Римско-католическая церковь Непорочного зачатия Пресвятой Девы Марии. г. Челябинск

По мне так классно всё, я доволен.

Ответы на часто задаваемые вопросы:

1)Критику, советы, вопросы по фототехнике и ремонту рад услышать в комментариях.

2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330

Telegram: @L0master

Спасибо за внимание, до новых интересных постов.

Вот такой пациент: Внешний двд-ром EZ-DUB

Достался без блока питания.

Вопрос главный: а зачем ОНО нам надо? В смысле "реанимация".

- Ну, например, в качестве приложения к ноутбуку в котором DVD заменено на SSD для улучшения быстродействия.

Вопрос первый: А чем его запитать? Родной БП должен быть похож на такой:

Но в нынешнее время найти такой мне не удалось.

Пришлось прикрутить Molex. Получилось вот так:

Находящийся внутри коробки SHW-1635S DVD-CD rewritable drive ожил.

Но при подключении к компьютеру с Win7 возникло сообщение "Подключенное USB устройство работает неправильно".

Как писали в соседней ветке: Внешний двд-ром EZ-DUB

возможных причин нежелания компьютера работать с EZ-DUB может быть 2:

Внешние (относительно компьютера): Питание - кабель USB - контроллер USB-моста;

Внутренние: драйвера - материнская плата.

По результату оказалось, что присуствуют обе гуппы.

Но по порядку.

С питанием на контроллере было всё в порядке: 12,1v и 5,2v.

Кабель USB оказался нерабочим и был земенен.

Контроллер USB-моста E233153 ожил после пропайки микросхемы:

Итак, девайс заработал, но не везде.

На 2-х древних ноутбуках TravelMate 242FX с Win7 x32 и Dell Inspiron 1525 c Win7 x64 работает отлично. Драйвера подхватились и поставились автоматом.

А вот на более современной материнке GA-H97-D3H с Win7 x64 и поддержкой USB 3.0 работать не хочет ни в какую.

В предыдущем посте Sony PlayStation 4PRO с фиксиком приставка лет 6 не обслуживалась, в этом случаи приставку не обслуживали 9 лет

как видим, разница существенная, и срок вообще не показатель, многое зависит от характера использования и где находится приставка

Ну и финалочка

Всех приветствую)
Обратились ко мне с задачей попробовать починить эти видеокарты, после залития.

Так он вроде выглядят ничего.

А так:

Уже интереснее)

Решил начать с 1080. Снимаю радиатор:

Не чисто.

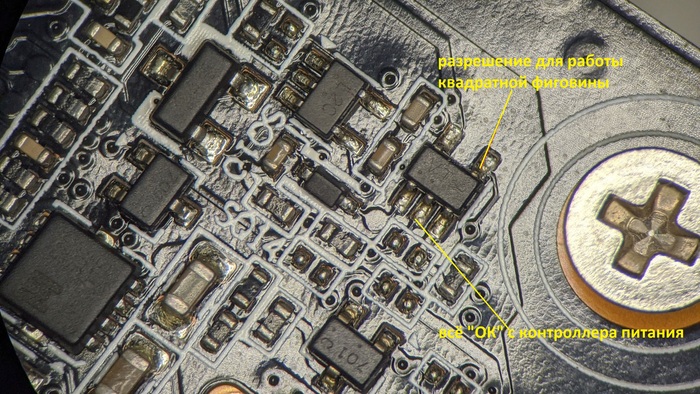

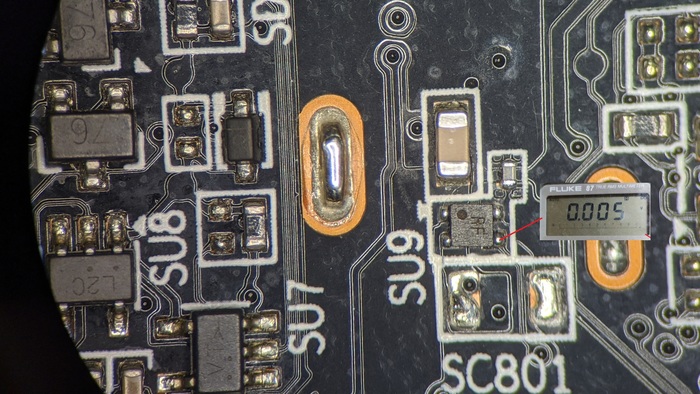

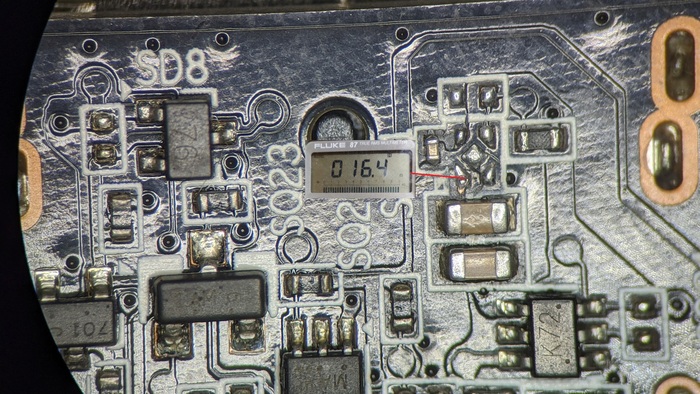

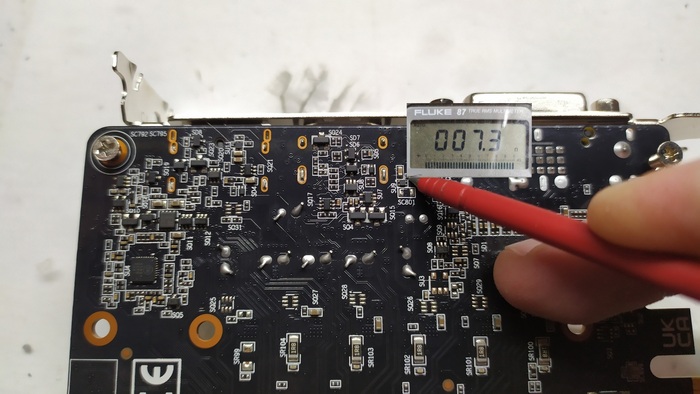

Немного чищу плату и делаю замеры:

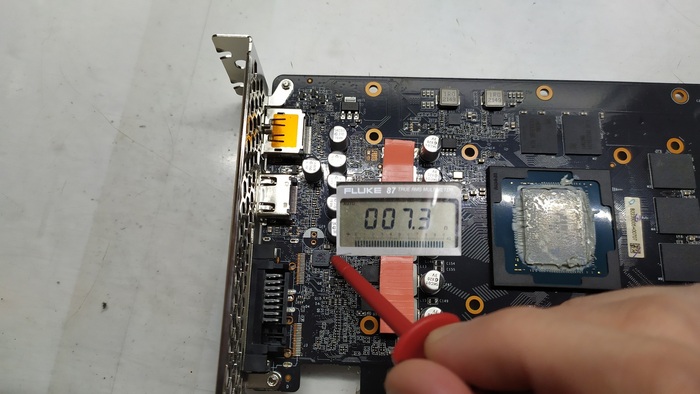

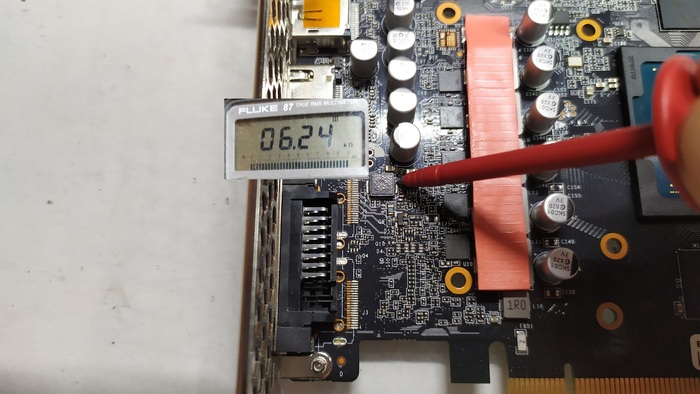

Но по питанию контроллера PCI заниженное сопротивление в 3.3Ом.

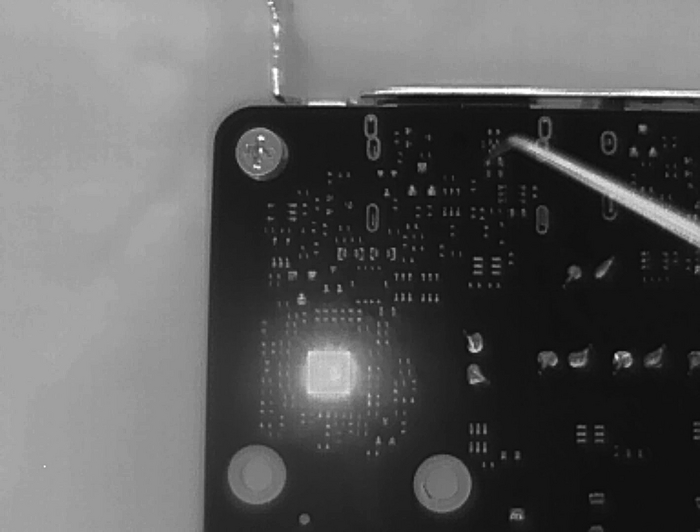

Тут ГПУ вышел из строя. (За кадром я естественно отпаял дроссель и проверил еще раз. Заниженное сопротивление со стороны потребителя/нагрузки).

Далее перехожу к 1070.
Сразу снимаю радиатор:

Кроме легкой пыли, разводов и самой эффективной термопасты в мире, ничего криминального не обнаружил.

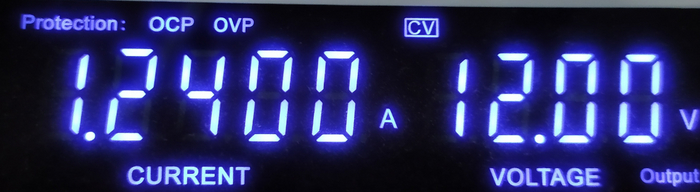

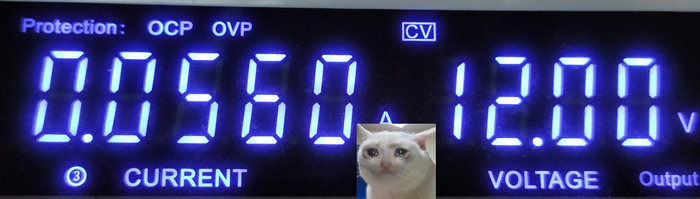

Данная карта при подключении ЛБП потребляла около 0.4А, что естественно очень мало.

Раз уж карты залили, то и наверно и протирали/сушили, поэтому могут быть не очевидные повреждения.

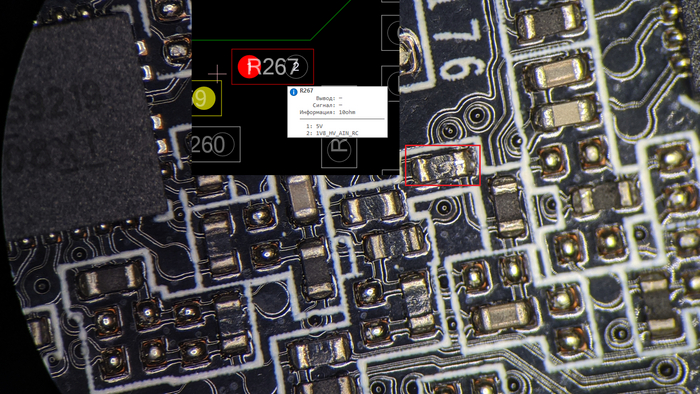

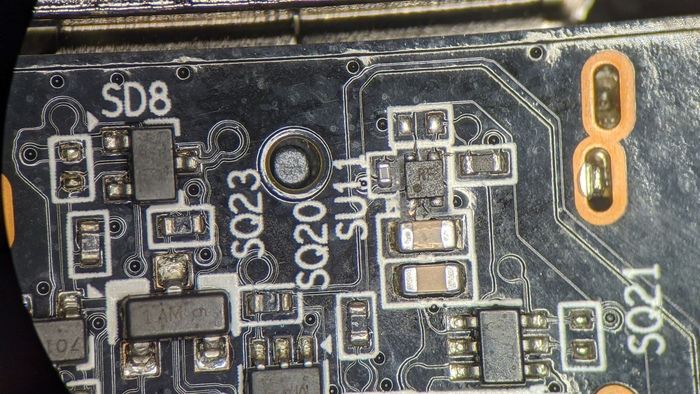

Так и есть. Нашёл пару элементов с серым припоем:

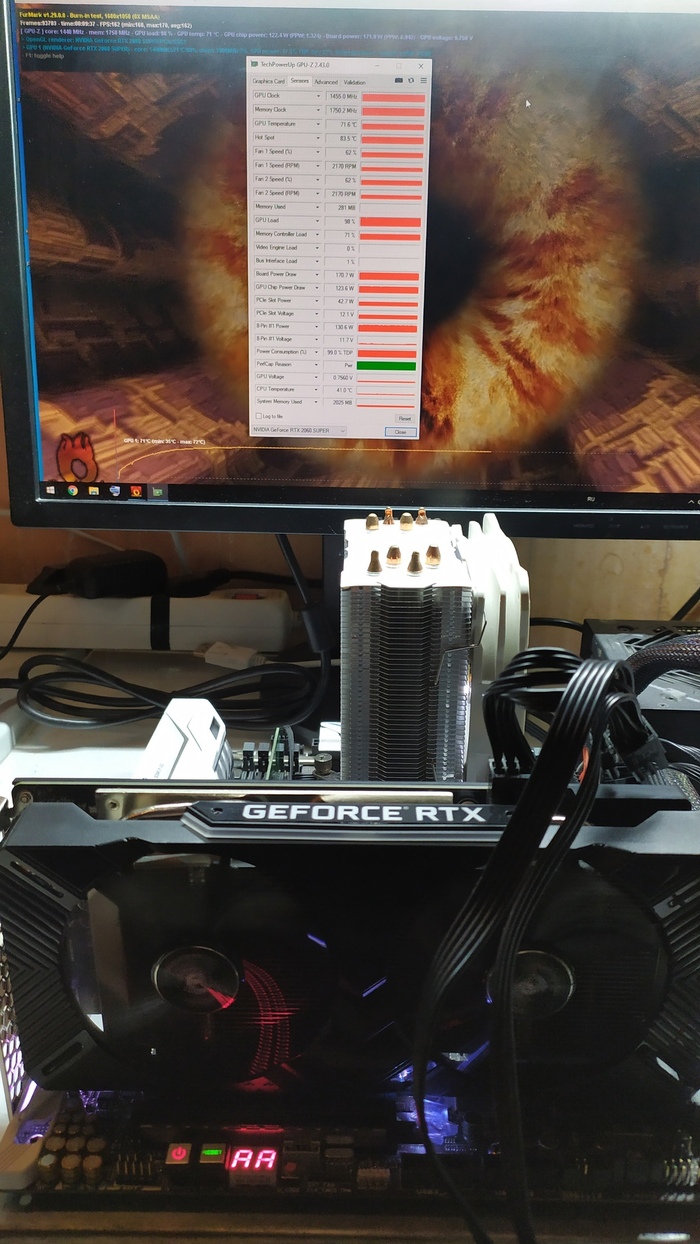

После их пропайки, на моё удивление она заработала)

Вот такие дела)

На этом ремонт закончен.

Москва

Добрый.
Сегодня у меня на замене стекла дисплея бюджетный флагман от китайцев mi note 10pro.

Изображение без дефектов, а значит можно заменить только стекло.
На гифке ниже я показал весь процесс.
У меня срез стекла и снятие дисплея занимает меньше минуты

Если кому не интересно смотреть, то вот пару фотокарточек украл из своего видео.

Для начала я поддеваю стекло лопаткой для удобного среза

Великолепно. Есть где зацепиться

Подцепляю стекло рукой и отклеиваю его с матрицы

После среза обязательно проверяю работоспособность тачскрина и если он рабочий, то продолжаю ремонт.

Теперь нужно отклеить сверхтонкую гибкую матрицу из рамы.
Делать это нужно очень аккуратно, что бы в дальнейшем не получились волны

Проверка после отклеивания матрицы

После демонтажа дисплей выглядит так

И его потом нужно немного расправить, что бы не было волн

После этого беру новое стекло центрую его относительно дисплея и кладу под пресс

Давить нужно максимально равномерно, что бы не было пузырей и не залетела пыль между стеклом и матрицей

После склейки дисплей выглядит так

Теперь нужно его вклеить и для этого я наношу по краям дорогущий клей

Мазать нужно жирно, что бы не отклеился и не было просветов между рамой.

Остатки вытекшего клея после нужно убрать

Заклеиваю заднее стекло на сверхпрозрачный дорогущий клей и наклеиваю посередине скотч 3м, что бы крышка не болталась

Теперь заворачиваю телефон в резинки для лучшего схватывания

Вот готовый результат

А что с олеофобом?

100% оригинал. Лучшего качества просто не существует!
По цене вышло в 2 раза дороже чем везде!

Цены не будет, так как она не сможет вместиться в пост (ограничение на символы)

Задать вопрос по переклейке стекла дисплея как в посте можно мне в повозку, либо в личку, контакты которой можно найти по моему нику в яндексе, а так же есть запрещённая инста, которая давно работает нестабильно.
Либо зовите меня тут по призыву @R.Fon

На этом всё, а я дальше пошёл ремонтировать очередного бойца у которого нужно всего навсего пропаять межслойные дорожки

Увидимся))

Ссылка на скачивание в оригинальном размере без сжатия - DOWNLOAD

PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

В конце 90-х подрабатывал в школе - компьютерный класс, кабинеты директора, ещё чьи-то...

Вызывает директор.

- Дома компьютер сломался, можешь в воскресенье приехать, починить за отдельную плату?

- А что с ним?

- Cвет в квартире моргнул сначало ярко, потом погас, потом нормально. Компьютер больше не включался.

- ОК, приеду.

В воскресенье привожу из дома старый, но рабочий блок питания. Меняю - так и есть, компьютер работает.

- Нет, так не пойдёт, нужен новый блок питания с товарным и кассовым чеком.

- До НИКСа 20 минут туда, 20 обратно. Через час принесу.

- OK, давай.

Приношу, меняю, отдаю чеки, озвучиваю сумму за работу. Она даёт мне заранее распечатанную бумагу, пишет туда сумму более, чем в два раза выше запрошенной, даёт заполнить графы "неисправность", "причина неисправности", "ремонт", "стоимость заменённых деталей" и расписаться, потом поясняет:

- Дочка на юрфаке учится, у Мосэнерго всё отсудит - и за компьютер, и за телефон и за холодильник и за лампочки.

Через некоторое время в школьном коридоре пересекаюсь с ней, спрашиваю:

- Как там Мосэнерго?

- Не стали судиться, дочка с ними поговорила - всё оплатили без суда.
