Приветствую пикабу. Нужна помощь советом от людей разбирающихся в ремонте электроники.
Имеется неисправный модуль DC41-00051B стиральной машины Samsung WF7528NUW. Проблема для самсунгов, как я понял, часто имеющая место быть. При осмотре модуля было обнаружена гарь на деталях и компаунде возле них

Посмотрев видео на ютуб и почитав статейки, решил отремотировать самостоятельно. Были заменены шим tny266, диодный мост, два конденсатора, резистор и ещё диод ближе к краю платы. В общем, всё что подкоптилось и поставлен новый тэн вместо мёртвого.

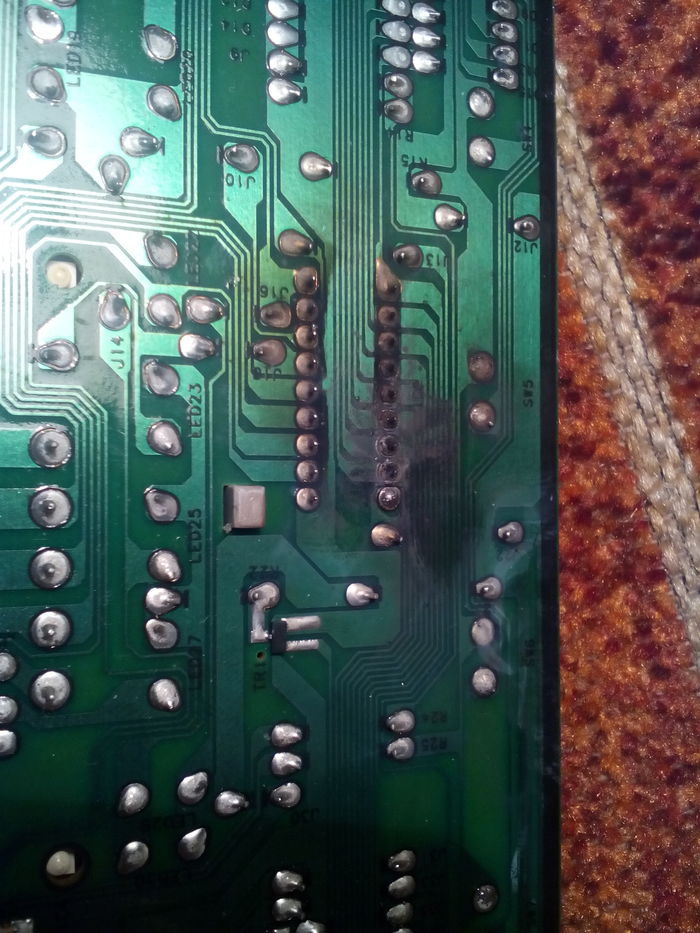

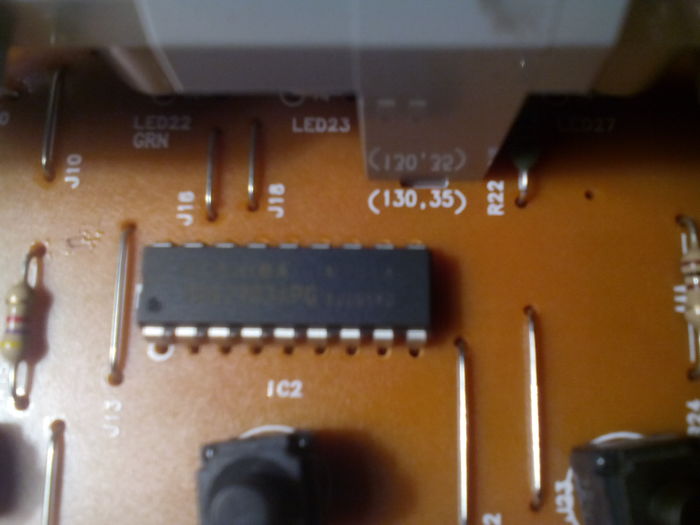

Машинка включилась, была прогнана на тест-режимах и сделала одну стирку. На следующий день, при включении штепселя в розетку произошел пшик, и машинка не подавала признаков жизни. Сняв модуль был обнаружен черный след под деталью под табло на второй плате, именуемая toshiba td62783apg

В чём может быть проблема и что я сделал не так? Конденсатор керамический был вместо 222 1кв был поставлен 222 2кв. Электролитический на 450в вместо родных 500. Шим без опознавательных знаков по инфе из интернета. Диоди и резистор такие же. Могли ли детали не идентичные дать такой результат? На что обратить внимание?
