С момента первого моего поста про усилитель Усилитель для ПК ч.1 прошло много времени! Полтора, мать его, года! Я прдолжаю неспешно пилить свой усилитель.
И так, как многие отметили в предыдущем посте, питание таки не очень. Про то что питание не очень мне спустя пол года работы сказал и сам блок питания, у него сдохла система управления, эдакая огромная, залитая в компаунд плата и усилок сделав последнее своё «Кря» издох. Перед самой смертью оно выглядело как-то вот так:
Изначально я не взял трансформатор, по причине необычности напряжений. Помимо +-50, нужно ещё +12 и +5. Я поискал и понял, что никогда не найду то что нужно в готовом виде. За намотку с меня просили большие суммы, порядка 10 тысяч. Поэтому было принято решение сделать самому!
И опять, я не нашёл во всём Омске магазина, который бы продавал нужные мне 2 мм эмаль-провода в розницу по метражу. Заказал ПЭТВ аж из Чувашии. В качестве основы я взял ОСМ 0,63! Перемотал, оставив первичку и вот он! Выходное напряжение ~12 ~5 ~35*35. По плану, после выпрямления это должно стать +-50 +12 +5:
А теперь снова о серьёзном. Как вы помните, в качестве корпуса мне выступало маленькое алюминиевое корытце. Естественно такой монстр в него бы не влез. И я наконец решил сделать новый корпус и уместить в него все свои хотелки. В этом мне вызвалось помочь конструкторское бюро «картошка и картошка", мой давний друг из Белоруссии учащийся на что-то там инженерно-техническое. Не буду описывать эпопею шедшею полгода. Вот блок-схема устройства:
Спустя долгое время, кучу согласований и тому подобного, КБ выдало мне такой чертёж:
Я же тем временем готовил начинку для всего этого. Заказывал новые платы, паял, пилил строгал. Например, вот плата выпрямителей. Купил просто плату, всё остальное напаял. Это куча конденсаторов, четыре сдвоенных диода шоттки, светодиоды по вкусу.
После получения точных чертежей, начал делать каркас, вместо предложенного уголка 20*3мм, был взят 25*3. А какая разница? Тонной больше, тонной меньше! А 20*3 тоже не было в розницу.

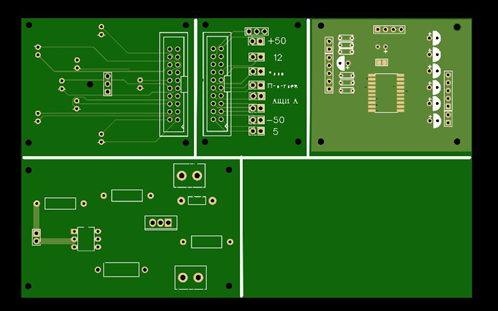

Параллельно развёл и заказал у китайцев платы. Тяжко быть инженером-сатанистом.
Нарезал листов стали при помощи электроножниц. Задняя стенка, дно и левая стенка несут на себе тяжёлые элементы, поэтому это 2мм сталь. Верх, правая стенка и лицевая, сталь 0,5 мм.
И у своего товарища-пикабушника @Karbofos1988 имеющего специальное оснащение, по чертежам нарезал в этих листах необходимый рисунок, лазером.:
Обошлось не без косяков, лицевую панель надо переделать почти с нуля, т.к «Картошка и картошка» допустило критические ошибки. Но в конце концов все необходимые отверстия были насверлены.
Кто угадает что за символ на крышке?

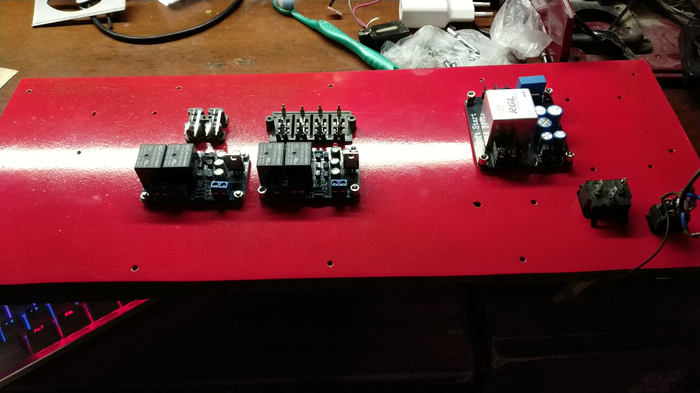

Каркас покрашен из баллончика, а стенки покрашены порошком. В каркасе была нарезана резьба, все платы разместились на стойках. Две в центре – это платы защиты колонок если усилителю вдруг станет плохо. Плата правее – плавный пуск, чтобы при пуске трансформатора и зарядке конденсаторов не стало плохо симисторному ключу.
Добавился блок дежурного 5в напряжения и припаялась плата выключателя с симистором
Наконец китайцы доставили мне все необходимые платы.
Плата «Твердотельного пуска» крупным планом, те кто понял как устроена плата и в чём мой косяк, сейчас громко заржут.
Устроено просто, мы зажигаем оптосимистор, который управляет большим симистором и подаёт ток в плату плавного пуска. От дежурки запитана сенсорная кнопка, при касании она и зажигает оптосимистор, повторное нажатие на кнопку гасит оптосимистор и всё выключается, принцип домино:

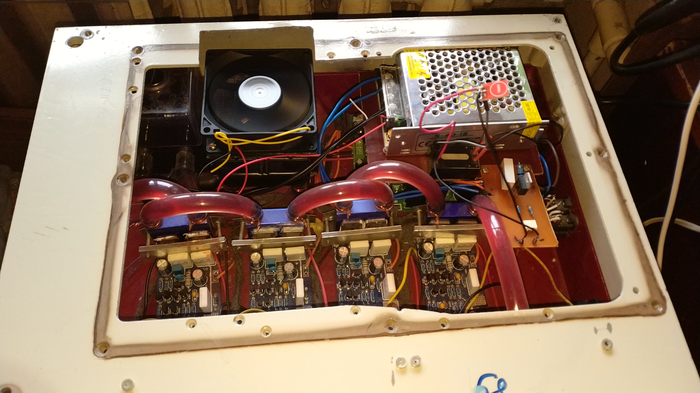

Платы усилителей пересели в новый корпус из старого. Система охлаждения почти без изменений. :
ОСМ-0,63 залачен, на месте и готовится к пуску! Провода разведены по корпусу. Трансформатор получился неплохим, гудение в среднем тише чем шум вентилятора охлаждения. Сижу прямо над усилителем и звук не различим, слышно лишь если приложить ухо к нему и дать нагрузку.
Все выпрямители на месте и подключены, индикаторы тоже подключены на сборочную плату. Пентограмма принимает к себе шлейф из этой платы. А в эту будут идти слаботочные провода, чтобы их не перепутать, я взял провод потоньше и перевил их:
В центре платы-пентограммы будет стоять та самая сенсорная кнопка, но с обратной стороны. Сквозь эту плату, будет пропущен какой-либо красивый контакт. В результате на лицевой панели мы получаем опрятную сенсорную кнопку. Но это ещё в процессе.
Во всех Омских магазинах нашлись АЛ307М5 буквально поштучно, на данный момент я нашёл только четыре светодиода нужного цвета и оттенка. Ну и один матовый, его я запаивать не стал, пока не найду ещё четыре.
А вот так всё это выглядит сзади, как бы нанести надписи я ещё не решил, думаю трафаретом будет в самый раз:
Следующий этап самый болезненный. Я больше года разрабатываю к этому устройству «мозги» и чем больше пытаюсь, тем больше понимаю что самостоятельно справится с этим у меня не выйдет. Все, у кого я спрашивал помощи по разработке платы для МК и прошивки, только напутственно крестили (как же это больно).
Суть в том что я хотел реализовать на микроконтроллере полноценный цифровой мозг для этого устройства. На данном этапе схема представляет собой такую картину:
И её нужно перерабатывать. В планах было:
Управление усилителем с компьютера.
Регулировка громкости вплоть до отдельных каналов при помощи TDA7448, на одной из предыдущих фото вы уже видели готовую плату.
Управление с пульта;
Управление с энкодера;
Термометр LM75 на i2c.
Почему именно эта микросхема для регулировки громкости, а не, например, моторизированный регулятор? Дело в том, что усилитель достаточно большой мощности и при открытом входе он ощутимо шумит, в то время как при закрытом входе тишина полная, эта микросхема будет служить «закрытым входом». Кроме того, я не нашёл потенциометров на четыре канала.
По мере того как я углублялся в тему stm32, я всё больше понимал, что у меня тупо не хватит на это времени, это чудовищный пласт знаний, даже если я перейду с stm32 на самый обычный ардуино, потому как библиотеки для управления TDA7448 тупо нет и её надо писать с нуля.
Почти все компоненты у меня уже есть, и я ставил эксперименты, но заставить работать регулятор с STM32 у меня не вышло.
Если кто может помочь, пишите.
Ещё один момент который отсутствует на моём изделии, это регуляторы уровней. Я, чёрт возьми, так и не сумел выбрать из них тот что хочу, их безумное количество вариантов. Одно ясно, это будет светодиодный индикатор, никаких стрелочных.
Ещё один альтернативный вариант, сделать вход не только тюльпаны, но и Toslink и USB. Но я не нашёл ни схем, ни готовых микросхем ЦАП которые бы выдавали больше чем стерео. Поэтому, пока так. Единственный вариант решения проблемы цифровых входов, который я вижу, купить внешнюю звуковую карту, распотрошить и прикрутить. Но пока я держусь, это варварство и полнейший колхоз.
Ну, как-то вот так, уважаемые пикабушники, кривовато, страшненько, но работает. Полную мощность этого монстра я конечно не буду выкручивать никогда, боюсь оглохнуть, взорвать мои старенькие «кометы», да и соседей жалко, для повседневного прослушивания хватает обычно 3-5%.
В поддержку пятничного моё! Всем благ:
P.S Ах ну да, динамик Валера, настало твоё время!
