Продолжаем держать нос по ветру и внимательно следить за вектором развития отечественного оборонно-промышленного комплекса, а начнём сегодня, как водится, с "неновинок", а именно с двух разведывательно-ударных БПЛА:

Форпост-Р

Орион-Э

"Э" означает "экспортный", обратите внимание – шишка в носу скрывает под собой станцию спутниковой связи, в ВС РФ этот БПЛА поставляется без такой опции.

Для тех, кто пропустил серию длиннопостов про БПЛА – Форпост-Р это невозбранно скопированный IAI Searcher II, который евреи в горькое для отечественного дроностроения время поставляли нам, потом разрешили производить по лицензии, ну а теперь закрывают глаза на то, что "Уральский завод гражданской (лол) авиации" уже безо всяких лицензий собирает модифицированную версию с рядом изменений в конструкции, в частности внезапно появившимися ударными возможностями (чем израильский оригинал похвастать не мог).

"Орион" (он же "Иноходец" по названию ОКР) же – первый российский разведывательно-ударный дрон класса MALE (Medium Altitude Long Endurance - средневысотный, большой длительности полёта) оригинальной конструкции.

Обои они хорошо известны энтузиастам военной техники, приняты на вооружение, даже успели полетать в Сирии, так почему же они присутствуют в этом посте, где якобы только новинки?
Вооружение! Если раньше "Форпост" светился с маленькими непонятными бомбочками макетного вида, а "Орион" летал со сделанными буквально на коленке (из боевых частей ракет "Града", хех) бомбами, то теперь под пилонами "Форпоста" красуется ТПК (транспортно-пусковой контейнер) ракеты Х-БПЛА:

Что о ней известно? Да по сути ничего, кроме того что индекс "Х-..." традиционно присваивается ракетам класса "земля-поверхность", "БПЛА" говорит нам о том, что эта ракета разработана специально для БПЛА, кроме того, в ходе испытаний "Орион" скорее всего стрелял точно такой же ракетой:

Изображение ТПК и ракеты было замыленно специально в целях конспирации

По характерным обводам многими военными энтузиастами был сделан вывод, что эта ракета не что иное, как вариация знаменитого "Корнета", но это лишь предположение, кто знает, может это вариант перспективной межвидовой противотанковой ракеты с долгожданной системой наведения "выстрелил-забыл"?

Скорее всего ответ мы получим в ближайшее время, а пока перейдём к "Ориону", рядом с которым на выставке были уложены два других продолговатых зелёненьких ТПК.

Думаю, многие сразу их узнали – это же противотанковые ракеты "Вихрь"! Те самые (почти), которыми был вооружён легендарный Ка-50 "Чёрная акула"!

Очень интересный вариант вооружения для БПЛА – согласно мировой практике™ ударные дроны обычно вооружаются медленными и тяжёлыми осколочно-фугасными или осколочно-кумулятивными боеприпасами, а тут, согласно требованиям МинОбороны, беспилотник вооружили злющей сверхзвуковой чисто противотанковой ракетой с тандемной кумулятивной боевой частью. Зачем? Моё чисто диванное мнение – в ходе приснопамятной войны в Карабахе были отмечены случаи, когда армянские танки переживали попадания сброшенных с легендарных "Байрактаров" бомб семейства MAM без катастрофических повреждений, так что идея дополнить комплекс вооружения БПЛА специализированными ПТУРами кажется вполне здравой.

Однако, у "Вихря" есть существенный недостаток – это ПТУР второго поколения, то есть беспилотник должен всегда сохранять визуальный контакт с целью, буквально указывая прицельным комплексом куда ракете лететь, ни о каком принципе "выстрелил-забыл" и речи не идёт, не получится выпустить ракету и красиво улететь в закат. Для беспилотника это, конечно же, не особо критично – он сам по сути расходник, но ведь точно такими же (или похожими, например "Штурмами" или "Атаками") ракетами вооружены и наши ударные вертолёты!

К счастью, теперь уже не только ими.

Изделие 305 ЛМУР – "Лёгкая многоцелевая управляемая ракета"

Если быть точным, то это макет экспортной версии 305Э, вариант для ВС РФ и ФСБ может отличаться по характеристикам и внешнему виду.

Она же на пусковом устройстве под пилоном Ми-28НМ (ммм, лопасти с елманью...):

Эту ракету я уже упоминал ранее, но ранее её внешний вид и характеристики были засекречены, а на "Армии-2021" такскзть стали рассекречены.

Чем она интересна? В первую очередь тем, что это первая отечественная ракета для ударных вертолётов, не только реализующая принцип "выстрелил-забыл", но и несколько режимов наведения:
1. Предварительный захват цели и самонаведение при помощи тепло- или телевизионной головки самонаведения
2. Определение и захват цели после запуска – оператор получает картинку с ГСН ракеты на многофункциональный дисплей в кабине и указывает, какую цель нужно захватить

3. Ручной режим – оператор управляет ракетой вручную, как ракетой Redeemer'а из Unreal Tournament (простите, не смог придумать пример получше)

Боевая часть ракеты – кумулятивно-осколочная, массой 25 кг, дальность – 14,5 км (что больше, чем у любого старого ПТУРа), а вот скоростью ЛМУР похвастать не может – всего 230 м/с, однако сделано это было намеренно – при большей скорости в ручном режиме ракетой будет сложно управлять.

Из характеристик становится понятным предназначение ракеты – это можно сказать "противобабахское", рассчитанное на конфликты низкой интенсивности, оружие, предназначенное поражать живую силу, легкобронированную технику и материальную часть с безопасных (от ПЗРК и зенитной артиллерии) дистанций и вне прямого поля зрения; кроме того, ракету можно будет увести в сторону если например окажется что цель – не "Нива" с Дудаевым, а "УАЗ" с сельским старостой.

Ну а теперь переходим к менее значимым штукам.

Танк Т-90М обзавёлся выдвижным комплексом наблюдения (подозрительно похожим на пехотный ЛПР-4) на подъёмнике:

Видимо, такой опцией будут оснащаться командирские машины.

"Кронштадт" (разработчики "Ориона") объявил о разработке целого ряда беспилотных вертолётов и показал один из них – БВС-ВТ 450:

Шарики под фюзеляжем – предположительно противопожарные гранаты (да, и такое существует)

"ВПК" снова показала "ВПК-Урал", но теперь в варианте... Походного многофункционального комплекса психологической работы.

Я конечно понимаю важность поддерживать психологическое здоровье военнослужащих, но всё равно улыбнулся, по большей части из-за сочетания предназначения комплекса и шасси в виде брутального МРАПа.

Далее должно было быть много всякого про стрелковое оружие, но ув. @Ltdantaylor меня опередил, однако кое-что новое всё-таки осталось за кадром.

В рамках разрабатываемого боевого комплекта экипировки "Сотник" был разработан весьма необычный подствольный гранатомёт ГПР-20:

Необычность его заключается во-первых в конструкции – граната находится в контейнере, а на автомате закреплено лишь пусковое устройство:

А во-вторых, граната... Реактивная! За счёт этого дальность выросла с классических 400 м аж до 800.

Кроме того, "Калашников" запилил немалогабаритную версию своего малогабаритного автомата АМ-17:

В руках автора одного малоизвестного сайта:

АМ-17, напомню, имеет иной, нежели у "калашей", принцип работы автоматики, а именно короткий ход поршня и запирание поворотом на три боевых упора, кроме того разбирается по классической схеме с "ловером" и "аппером", короче говоря – как подавляющее большинство современных автоматов типа SCAR, Bren 2, QBZ-191 и иже с ними.

Похожий вариант, с интересным прицельным комплексом, в руках у руководителя одного малоизвестного министерства:

Правда, перспективы этого автомата в плане постановки вооружение ВС РФ довольно туманны, однако кто знает что будет в будущем...

ЦНИИТочмаш продолжает баловаться с экзоскелетами, на сей раз с активным:

Заявляется, что "сервоприводы экзоскелета оборудованы позиционными датчиками, а также датчиками давления в стопах, за счет чего экзоскелет адаптируется под особенности человека, не сковывает движения и позволяет двигаться интуитивно."

Военное ведомство давно интересуется разработками в данной области, но причина этого не в том что кто-то в МинОбороны в "Сталкера" переиграл, а в том, что современная и перспективная экипировка военнослужащего становится всё тяжелее и тяжелее, и уже вылезает за рамки оптимального лимита в 25 кг, те же американцы жаловались на то что зачастую им приходилось таскать на горбу аж 50-60 кг, что, безусловно, резко негативно сказывается на боеспособности солдата.

Ну а на этом всё. Безусловно, кое-какие новинки остались за кадром, но самые интересные я постарался показать.

Благодарю за внимание, приходите ещё!

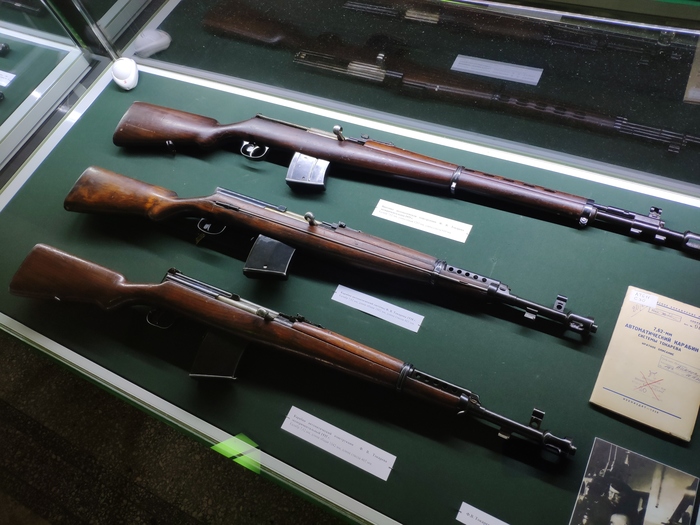

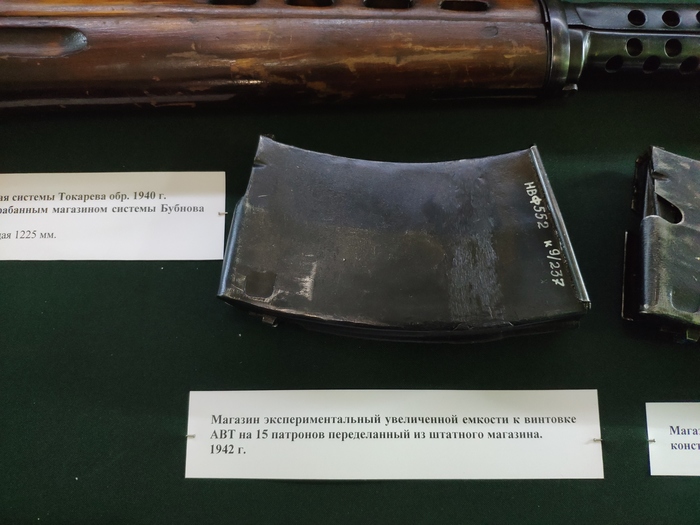

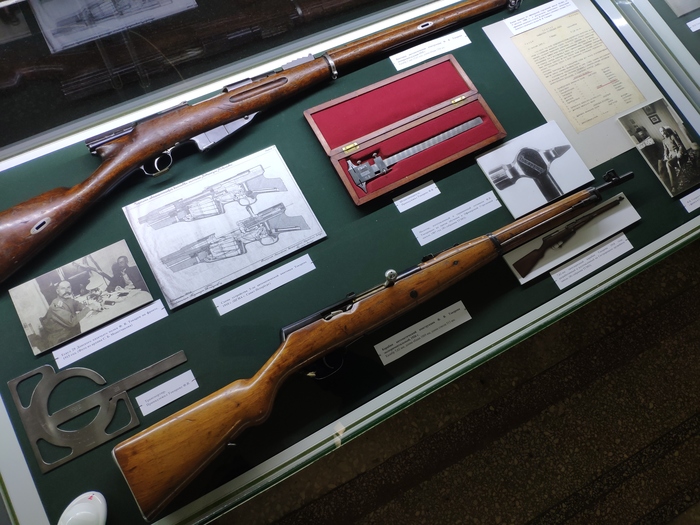

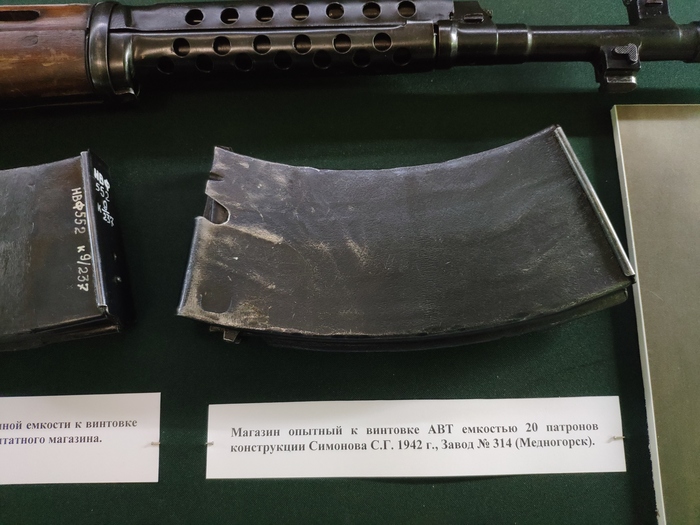

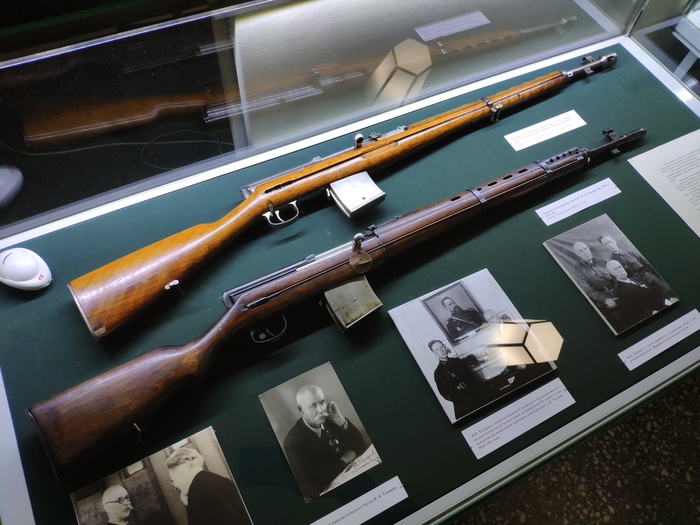

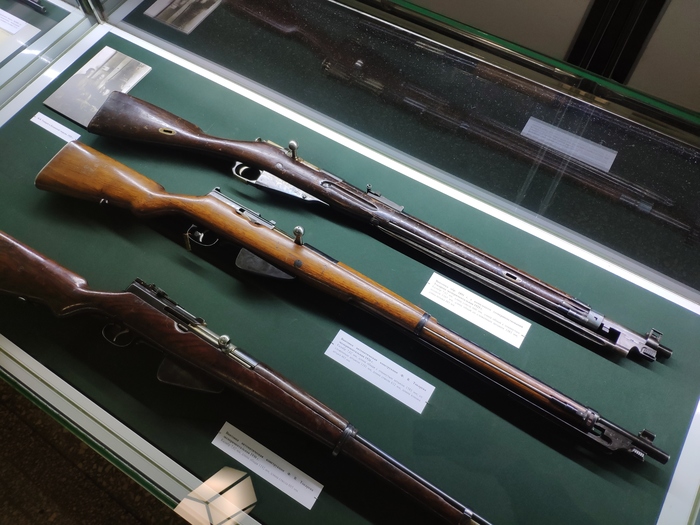

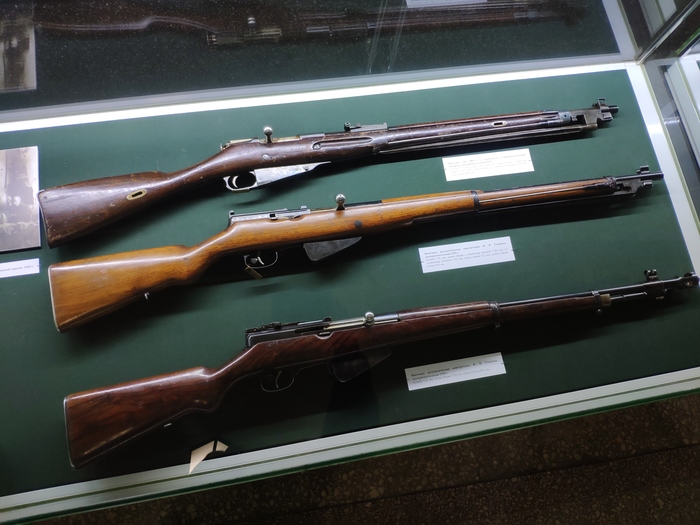

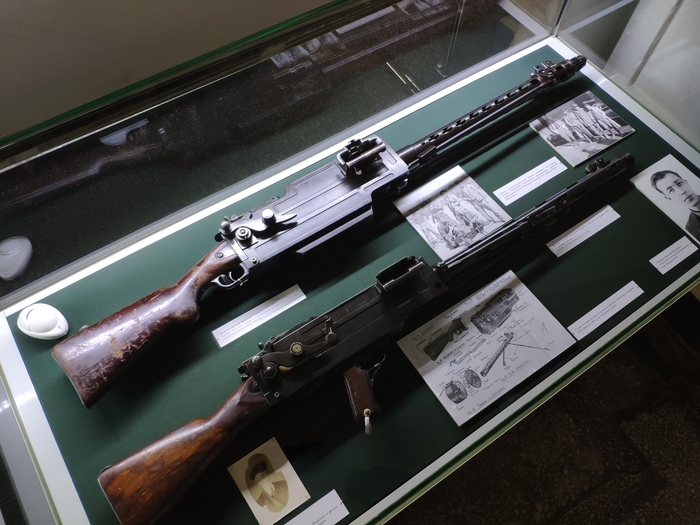

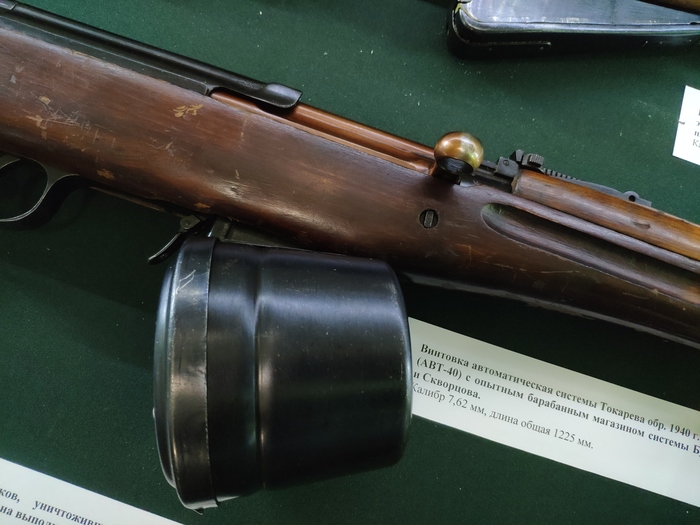

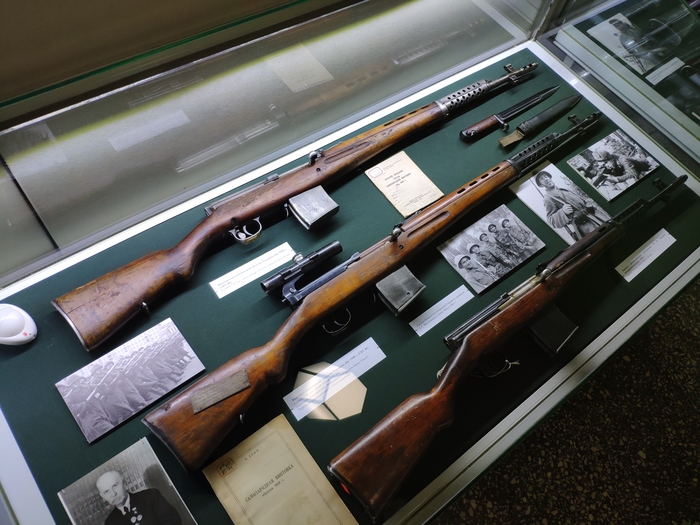

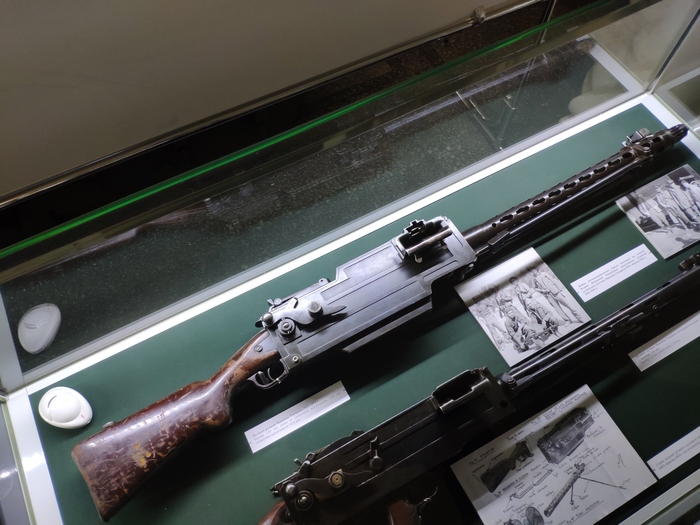

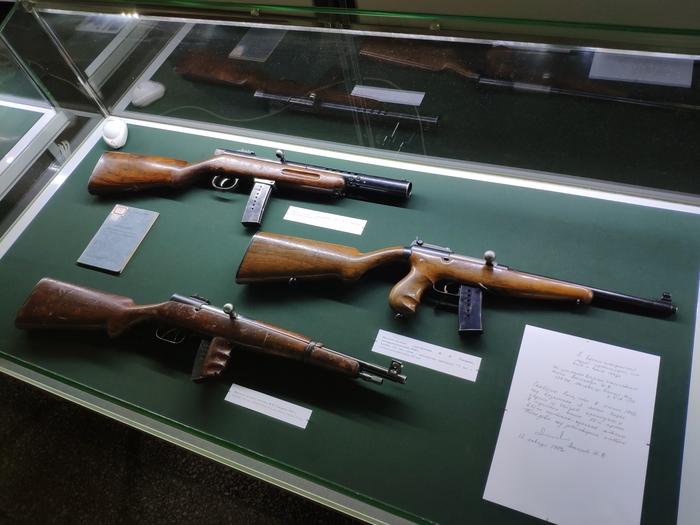

На днях посетил музей и сделал ряд фото. Освещение очень плохое, по этому получилось не особо.

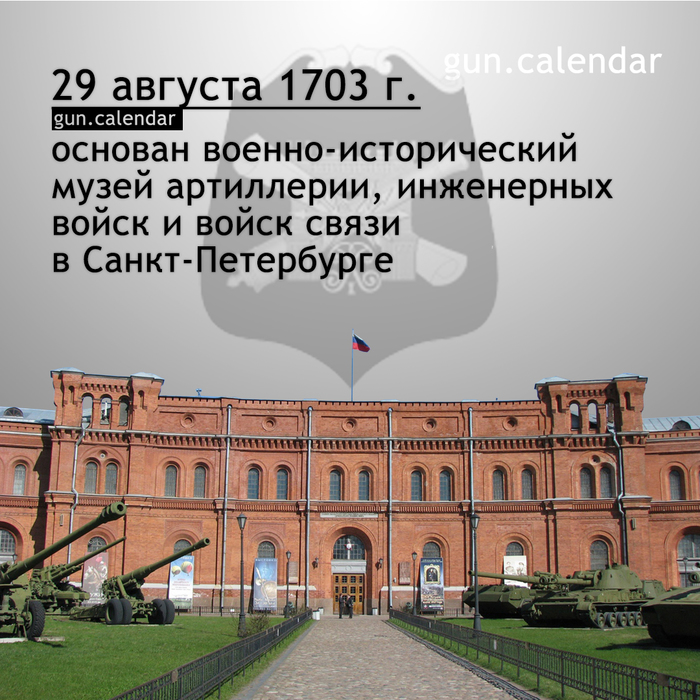

29 августа 1703 года на территории Петропавловской крепости по личному указанию Петра I был построен специальный цейхгауз для хранения старинных артиллерийских орудий, сюда свозились «для памяти на вечную славу» отечественные и трофейные артиллерийские орудия, представляющие историческую ценность. Открытию цейхгауза предшествовал сбор во всей Российской империи ценных экспонатов — «достопамятных» и «курьезных» орудий. Например, 6 декабря 1702 года царь издал указ, адресованный гетману Украины И.С. Мазепе, в котором говорилось: «Во всех малороссийских городах мортиры и пушки медные и железные и всякие воинские знаки осмотреть, описать и расписки прислать», подобные указы были разосланы и другим воеводам. Так, во исполнение указа Петра I смоленский воевода П.С. Салтыков прислал 30 пушек и 7 мортир. Известно, что царь иногда лично осматривал старые орудия, подлежащие переливке, и наиболее ценные из них приказывал отправлять в цейхгауз. Даже когда русская армия нуждалась в материале для изготовления орудий, в переплавку отправили множество старых пушек, даже со звонниц церквей и монастырей снимались колокола, но, первый образец коллекции - бронзовую мортиру, отлитую в 1605 году мастером Андреем Чоховым с литейщиком Проней Федоровым сохранили, выбив на ней надпись "Великий государь по имянному своему указу сего мортира переливать не указал 1703 году". Заведовать цейхгаузом был назначен майор артиллерии С.Л. Бухвостов — легендарный «первый российский солдат» «потешных» войск юного Петра, зачисленный в 1687 г. в Преображенский полк.

Значительный вклад в систематический и централизованный сбор и хранение всех «инверторских, курьёзных и достопамятных вещей» внёс глава артиллерийского ведомства генерал-фельдцейхмейстер граф П.И. Шувалов. В соответствии с указом императрицы Елизаветы Петровны Канцелярией Главной артиллерии и фортификации 28 июня 1756 года было разослано приказание, которым предписывалось: указанные вещи собрать и сдать артиллерии подпоручику Меллеру, а ему по приёму поставить в покоях, находящихся в Литейном доме Санкт-Петербурга подобрав помещение и составив подробную опись. 14 ноября того же года последовало распоряжение о разборе и доставке достопамятных предметов и учреждений духовного ведомства – исполнителем был подпоручик Иван Кропотов, которому инструкцией предписывалось «находящиеся в разных местах латы, кольчуги, ружья и другие достопамятные вещи по разборе отправлять в Москву для хранения при артиллерии в нарочно на то утверждённом месте».

18 марта 1849 года по проекту архитектора П.И. Таманского Николаем I был утвержден проект строительства Кронверкского Арсенала. 21 августа 1851 года состоялась закладка фундамента, в основание замуровали медную закладную доску. Колоссальные нагрузки толстых кирпичных стен мог выдержать фундамент только особой конструкции, пол здесь многослойный: бутовая плита, кирпич, цемент и двойное покрытие застывшим конопляным маслом, после сооружения внешних стен, к концу 1853 года здание подведено под крышу. Строительство внутренних стен и отделочные работы продолжались ещё в течение 7 лет. Здание оборудовалось системой отопления, восемью чугунными мостиками, соединяющими помещения антресольного этажа. 26 декабря 1860 года специальная комиссия приняла здание Арсенала при императоре Александре II.

Военно-исторический музей артиллерии, инженерных войск и войск связи это один из крупнейших военно-исторических музеев мира, экспонаты которого — свидетели событий не только российской, но и мировой истории, ратных подвигов россиян во славу Отечества. Сегодня музей ведёт активную научно-исследовательскую, выставочную, педагогическую, издательскую деятельность. Военно-историческому музею артиллерии, инженерных войск и войск связи принадлежит одна из трёх мировых универсальных военно-технических исторических оружейных коллекций, не уступающая по объёму двум другим — Палате (хранилищу) образцов (Pattern Room) министерства обороны Великобритании (открытого доступа посетителей нет) в Лидсе и Военно-технической учебной коллекции федерального управления военной техники и снабжения бундесвера в Кобленце (Германия). И это положение сохраняется, несмотря на то что после Великой Отечественной войны Артиллерийский исторический музей поделился своими коллекциями с возрождающимися и вновь создаваемыми музеями Украины, Молдавии, Прибалтики, а также с Государственным Эрмитажем, с мемориальным музеем А.В. Суворова в Ленинграде, Государственным историческим музеем (Москва), Государственным историко-культурным музеем-заповедником «Московский Кремль» и др. Здесь сосредоточены ценнейшие коллекции не только стрелкового, холодного оружия, артиллерийского вооружения и боеприпасов, военно-инженерной техники, средств военной связи, но и боевых знамён, военной формы одежды, произведений батальной живописи и графики, наград и знаков, а так же архивные документы начиная с первой четверти XVIII века.

Общая площадь территории музея — 94 000 кв. м.

Общая площадь зданий — 30 415 кв. м.

Книжный фонд - 108 641 единиц хранения.

Фонд артиллерийских оружий – более 1200 шт.

Фонд стрелкового оружия – более 2400 шт.

Фонд отечественных и иностранных орденов, медалей и нагрудных знаков – более 24 000 предметов

В 1989 году Командование Сил специальных операций США (US SOCOM) рассматривало обращения своих специалистов о низкой эффективности при использовании глушителя принятого на вооружение 10 января 1985 года 9х19 мм пистолета M9 компании Beretta.

В 1990 году были сформулированы тактико-технические требования к пистолету в рамках проекта Offensive Handgun Weapon System (OHWS): калибр более 10 мм, емкость магазина не менее 10 патронов, габаритные размеры не более 250 мм в длину, не более 150 мм в высоту и не более 35 мм в ширину, вес не должен превышать 1,3 кг, должна быть обеспечена надежность эксплуатации в затрудненных условиях, поперечник рассеивания 19 пуль на 25 метров не должен превышать 2,5 дюймов, эргономика должна допускать двухсторонние органы управления, усилие спуска должно было находиться в диапазоне от 1,3 до 2,3 кг.

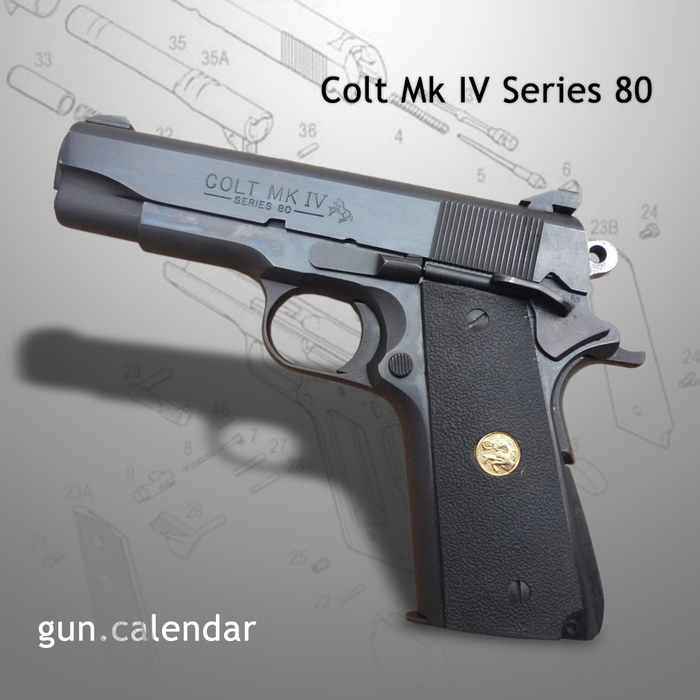

В начале 1991 года в US SOCOM рассмотрели более 30 проектов пистолетов, предложенных к участию в конкурсе, но выбраны для дальнейших исследований были образцы компаний Heckler&Koch и Colt. Компания Colt представила пистолеты серии Mk-IV – 80 и Mk-IV – 90, построенные на базе пистолета M1911 A1, но доработав рукоятку удержания, улучшив ударно-спусковой механизм, и сделав двухрядный магазин. Heckler&Koch представили свою новую модель, работающую по модифицированной схеме автоматики Браунинга с использованием энергии отдачи ствола при его коротком ходе, получившую название USP (Universal Selbstlade Pistole - универсальный самозарядный пистолет), первоначально спроектированную под 9х19 мм и .40 боеприпасы, но для программы Offensive Handgun пистолет сделали под патрон .45 АСР.

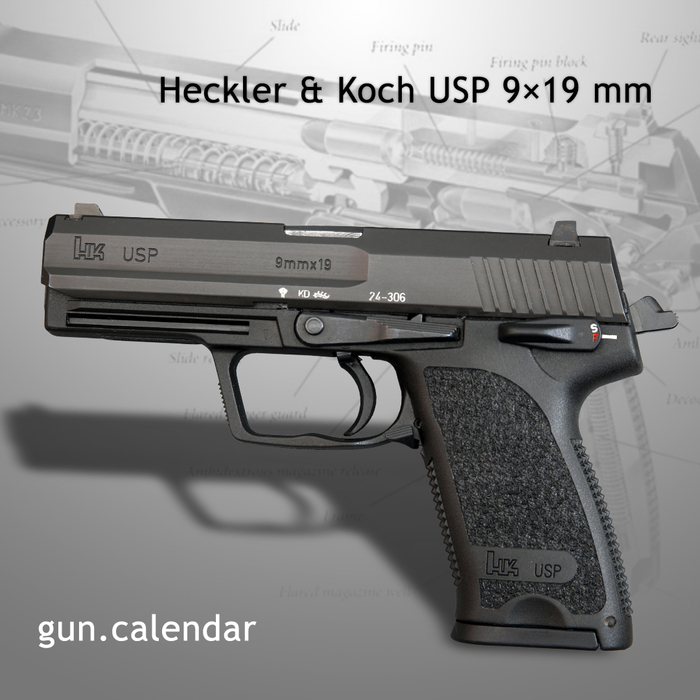

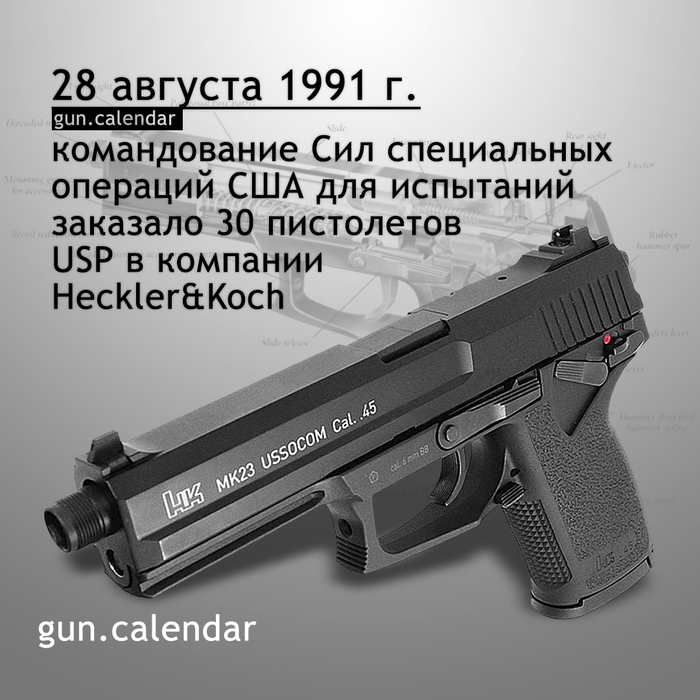

27 августа 1991 года с обеими компаниями были подписаны контракты на изготовление малой партии в 30 образцов для последующих их испытаний, которые начались только в 1993 году. После первой фазы испытаний образец компании Colt был снят с испытаний, а вот три образца H&K подтвердили ресурс пистолетов более 30 000 выстрелов, потребовав после 20 000 выстрелов заменить полимерный буфер, установленный на стволе, и подтвердили ресурс ствола, сохранив кучность стрельбы на уровне не более 2,5 дюймов при стрельбе на 25 метров. H&K USP подтвердил надежность и безотказность работы автоматики при температурах от минус 30°C до 60°C, и при волочении и засыпке в грязи и песке. После продолжительных испытаний в открытой печати выступили противники принятия крупного калибра для короткоствольного оружия. Но в июне 1995 года пистолет H&K USP был принят на вооружение Сил специальных операций армии США под наименованием «Мarк 23 Mod О US SOCOM Pistol» и заключен контракт на поставку первой партии в 1950 пистолетов и 10 140 магазинов к ним, стоимостью в 2,35 млн долларов с началом поставок к 1 мая 1996 года из Германии.

В 1996 году 9-мм USP был принят на вооружение армии Германии под обозначением P8 (Pistole 8), где заслужил репутацию сверх надежного и долговечного оружия. Параллельно компания Heckler&Koch вывела свой пистолет USP на гражданский рынок, сделав модели USP Compact, P2000, USP Compact Tactical, USP Tactical, USP Expert, USP Elite, USP Match.

Пистолет H&K USP был принят на вооружение в 13 странах мира.

Калибр – 11,43х23 мм (.45 АСР)

Длина оружия - 245 мм (421 мм с глушителем)

Масса оружия – 1,2 кг (не снаряженный, без глушителя)

Длина ствола – 149 мм
