Пугач 2025 Edition2
Гайд по сборке пугача на современный лад с использованием 3d принтера.
Предыстория:
Делал я, как-то, уборку в комнате, и наткнулся на бухту медной трубки, осталась она после установки кондиционеров в квартире. Сразу воспоминания хлынули, как в детстве, у бабушки в деревне, делали пугач, стреляющий серой от спичек. Ну а чё, думаю, надо собрать, побаловаться, друзьям показать забытые технологии древних + добавить что-то современное, благо, хобби в проектировке благоволит к такому.
Поехали.
Материалы:
Медная трубка ⌀ 6.4мм с толщиной стенки 0.6мм
Гвоздь ø 4мм
Камера от колеса велосипеда
Винт M3*10 2 штуки
Винт M3*8 1 штука
Гайка M3 3 штуки
Припой флюс содержащий, желательно оловянный
Инструменты:
Тиски
Напильник
3D принтер
Детали:
В идеале, трубку медную потолще использовать, но делал я, исходя из имеющейся у меня дома, да и STL модель спроектирована под данный диаметр. Ещё понадобятся тиски, ибо гвоздь согнуть как-либо вручную у меня не получилось, хз, мб и руками можно, но нужно аккуратно, без большого радиуса скругления.
DIY начинается здесь.
Первым делом, от бухты срезаем ~90мм медной трубки.

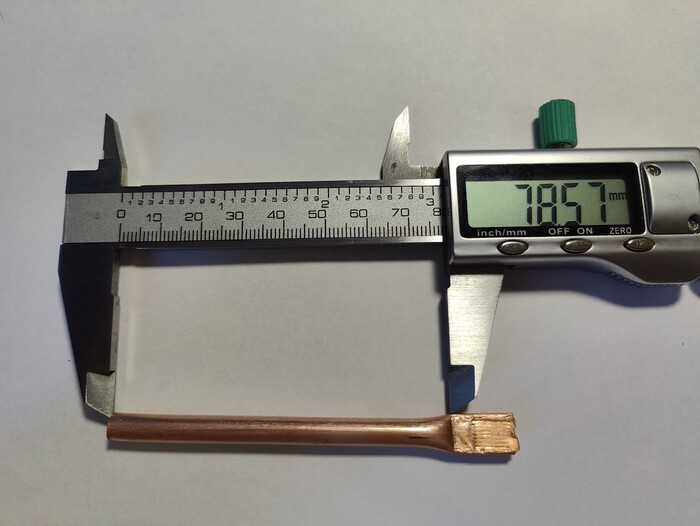

Сплющиваем один конец медной трубки, благо, диаметр небольшой и сплющить получится даже плоскогубцами. От места сплющивания до противоположного конца трубки оставляем не менее 75мм.

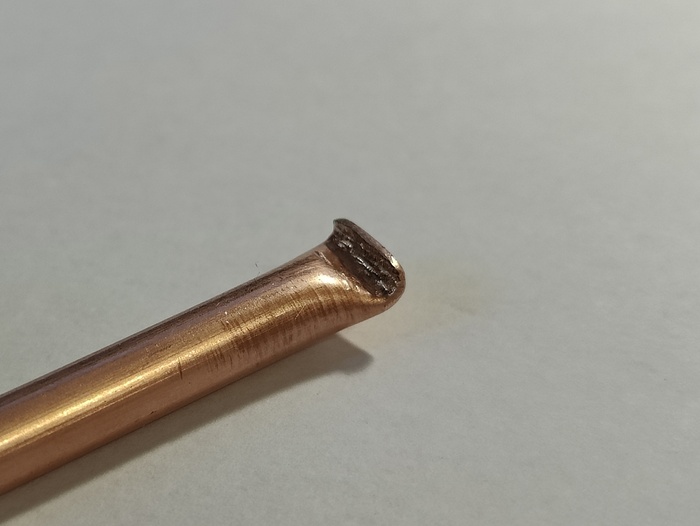

Сгибаем сплющенный конец под углом 90°, откусываем под корень и зачищаем.
Трубка должна быть герметично сплющена, проверьте, дунув в неё ртом.

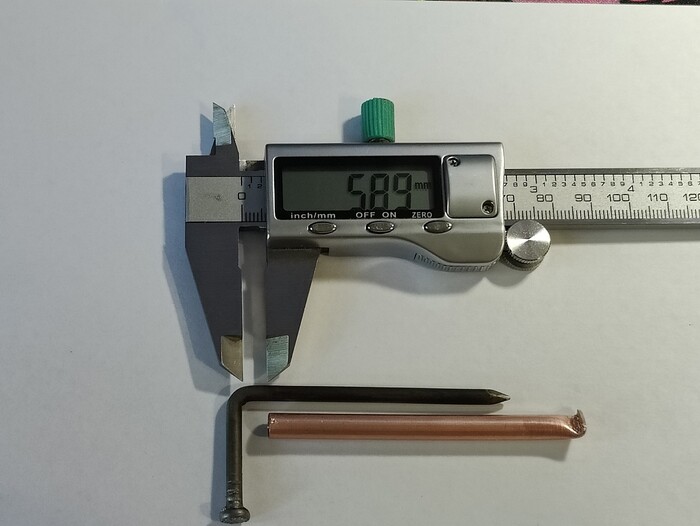

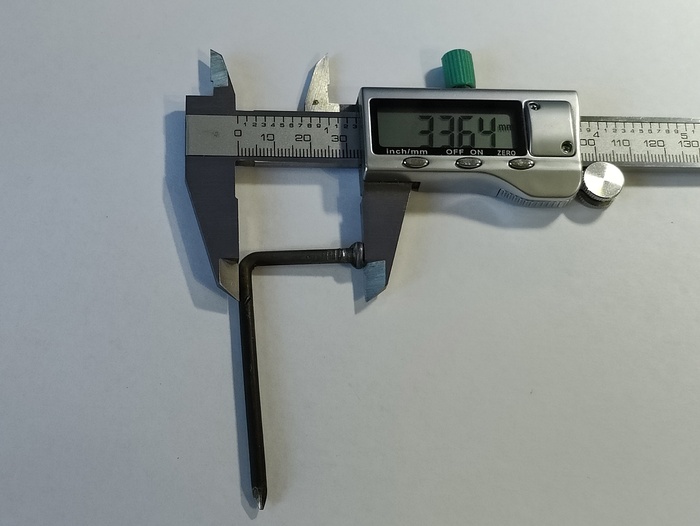

Берём гвоздь и сгибаем его под углом 90°, расстояние от шляпки гвоздя до места сгиба должно быть не менее 30мм
Далее, нужно будет наполнять припоем трубку на столько, чтобы гвоздь входил в трубку до упора и выпирал минимум на 5мм до сгиба.

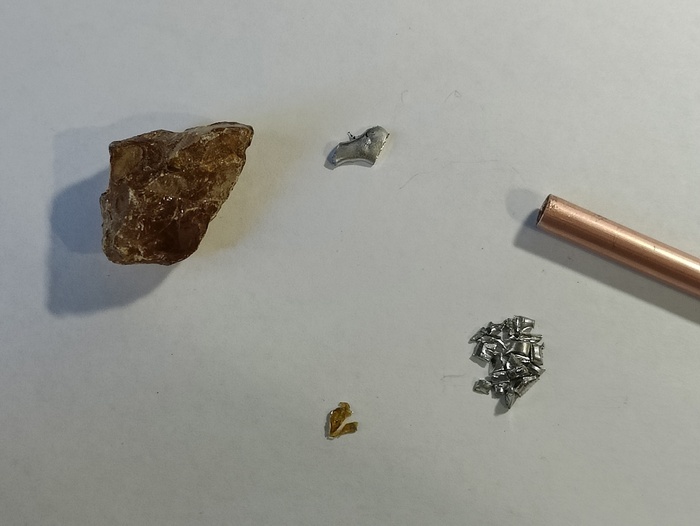

Берём припой, нарезаем его на мелкую фракцию и засыпаем внутрь трубки.
Так же, я добавил осколок сосновой смолы для лучшего лужения припоя внутри, если у вас припой флюсосодержащий, то просто засыпьте припой внутрь.

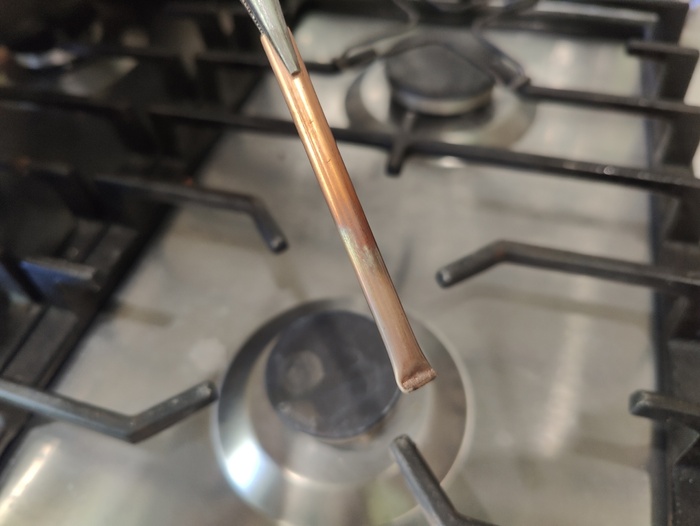

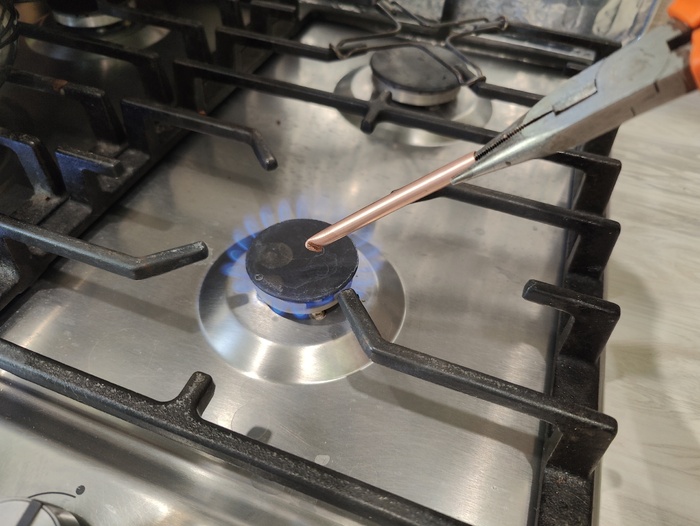

Нагреваем трубку на плите, стараясь держать строго вертикально, чтобы припой внутри расплавился и не потёк по всей длине трубки.
100% плавление припоя произойдёт, если трубка начнёт окрашиваться цветами побежалости.
Далее охлаждаем трубку и примеряем посадку гвоздя внутри, нужно, чтобы он доходил до упора и немного выпирал.

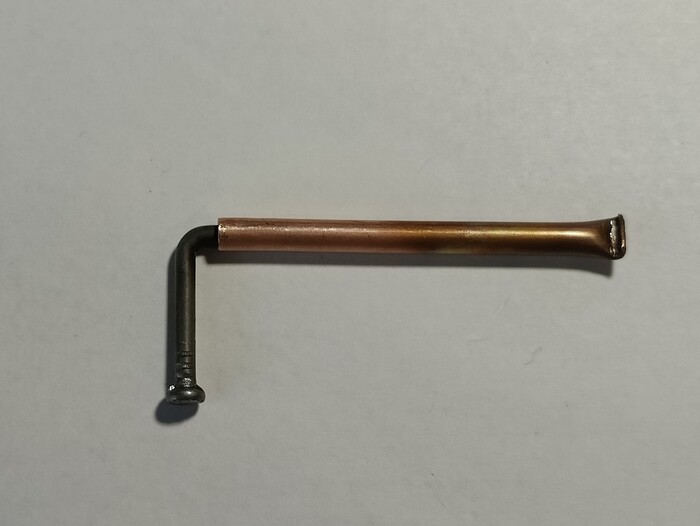

Достаточно

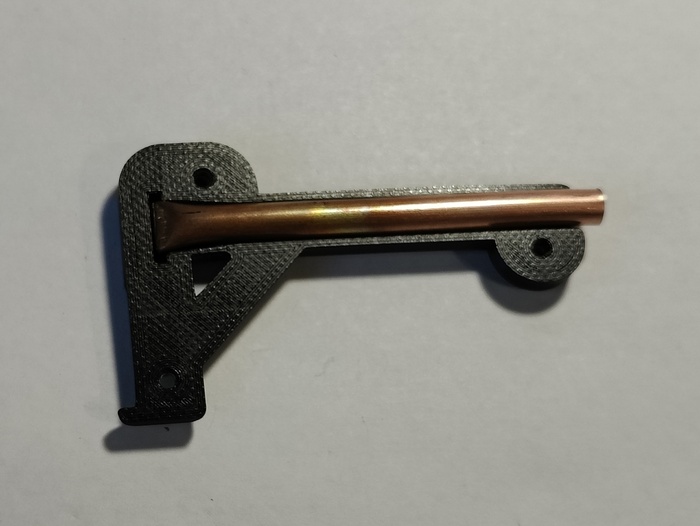

Печатаем детали и располагаем трубку на своём месте, убедившись, что всё сходится.

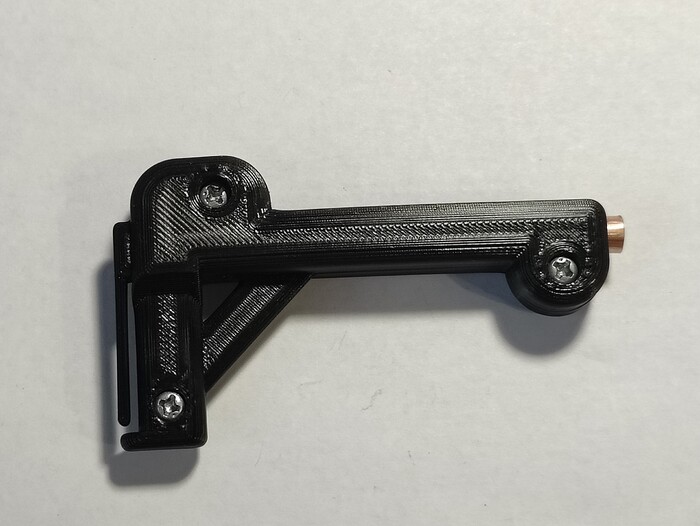

Производим сборку, располагаем винты и гайки на свои места и прикручиваем их.

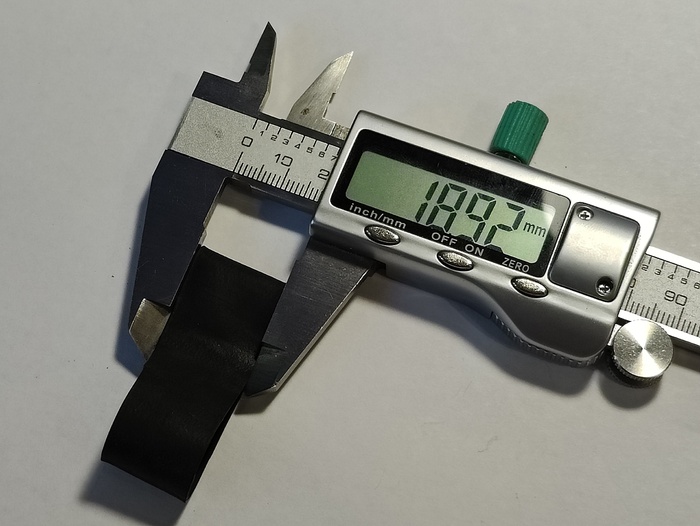

Режем камеру колеса велосипеда поперёк шириной ~18мм.

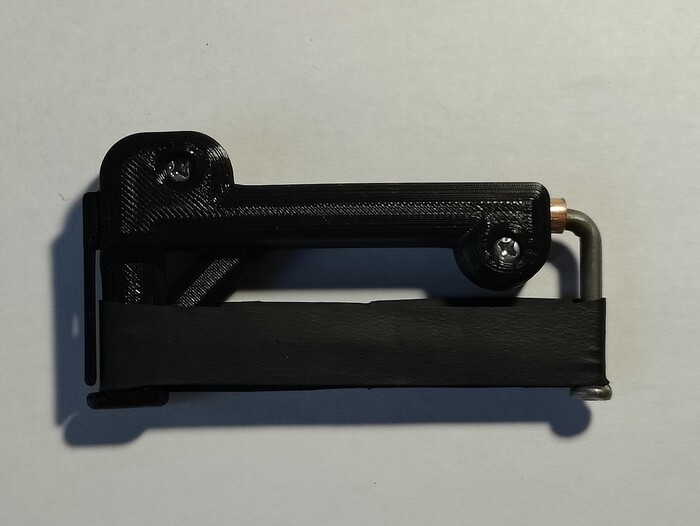

И финальный штрих.
Готово.
Как пользоваться:
Освобождаете трубку и счищаете в неё серу с головки спички(мах 5 головок).
Устанавливаете гвоздь и резинку на место.
Оттягиваете гвоздь на резинке, чтобы он был зафиксирован под небольшим углом и держался, как бы опираясь на стенку трубки.
Давите в центр резинки, чтобы гвоздь резко зашёл в трубку до конца.
Ба-бах!
*если 5 пункт не произошёл, повторите попытку, начиная с 3-го пункта.
*так же, возможно сгорание серы, без характерного взрыва, обычно, это происходит, когда дозировка серы была с одной-двух спичек.
Пользуйтесь с умом, соблюдайте дозировку серы, будьте осторожны, и не хулиганьте.
Всех благ.
