Серия «Деревянная теплица в стиле A-frame ("шалаш")»

Добрый вечер, дорогие друзья!
Давно не писал про строительство теплицы.
Основные работы были закончены (как и планировалось) в конце июня, в июле начал делать грядки, но потом пришлось срочно уехать по делам и финализация проекта произошла только сейчас. Поэтому сегодня буду закрывать гештальт сразу по нескольким этапам работ.
Итак:
1) Для нагрева воды для полива на втором этаже, внутри теплицы, был смонтирован напорный солнечный коллектор комбинированной конструкции, 50 метров ПНД трубы (проточная часть) + 200 литровая стальная бочка (накопительная часть).

На входе в коллектор давление воды понижается редукционным клапаном с 4 до ~1 бар, система опрессована на давлении 1,5 бар (стояла под этим давлением около месяца).

Бочка усилена струбциной, чтобы не выдавило днища.

Без струбцины подавать давление в стальную бочку не советую. Потрачено 6тыр. (ПНД труба, ПНД краны, чтобы не разбирать схему на зиму, редукционный клапан, отводы, муфты, шпильки, метиз, клипсы, пластиковые стяжки и пр. мелочи. ). Стальная бочка досталась бесплатно, из закромов.

2) Я отказался от покрытия теплицы поликарбонатом неизвестно какого качества по совершенно невменяемой цене. Для  покрытия был использована армированная ПЭ плёнка плотностью 200г/м2.

Производителя не рекламирую, т.к. мне за это не платили. Потрачено 6 тыр. (плёнка, люверсы, ПП шнуры, метиз, пластиковые стяжки, уплотнительный шнур). Дверь и форточки пришлось делать из ПК из закромов, т.к. отреза плёнки не хватило.

3) Двери-окна собраны из бруска напиленного раньше в запас, обшиты ПК и плёнкой.
Форточки с открыванием по горизонтальной оси, типа фрамуги, с противовесами для принудительного закрывания (противовесы слеплены из того что было). Открываются верёвочными тягами с любой удобной позиции на 1м этаже.

3) Грядки построены из напиленного в размер плоского шифера шириной 300мм (стандарт, продаётся во многих магазинах) на рамах из бруска покрытого битумным лаком. Боковые грядки 60см, центральная грядка 90см, проходы ~45см.. Грядки закреплены за фундамент и свободно стоят на полу. Потрачено 4тыр. (шифер, лак, метиз, уголки, анкера).

4) Теплые грядки: утеплитель - солома с небольшим количеством гашёной извести +15 см универсального грунта из торфа сверху. Потрачено 9 тыр на грунт, солома досталась бесплатно.

ИТОГО ПРЯМЫХ ЗАТРАТ:
Каркас с антисептированием  ~25тыр.
Солнечный коллектор  6тыр.
Покрытие каркаса плёнкой, окна-двери-форточки  6тыр.
Грядки  4тыр.
Грунт  9тыр.
В СУММЕ, КАК НЕ СТРАННО, ЗАПЛАНИРОВАННЫЕ  50тыр.

Что осталось сделать:
1) автоматика для открывания/закрывания форточек.
2) Капельный полив с таймером.

Зимой сделаю фотосессию о том как покрытие теплицы ведёт себя под снегом.
И понаблюдаю насколько хватит армированой плёнки, производитель обещал 3 года минимум.

Спасибо за внимание. Постараюсь, по возможности, ответить на все конструктивные вопросы.

Этот пост входит в серию посвященную строительству деревянной теплицы. Содержание предыдущих серий:
Строительство деревянной теплицы в стиле A-frame ("шалаш")
Строительство каркаса теплицы
Бетонный ростверк на покрышках от камаза
Строительство деревянного каркаса теплицы. Результат
Защита деревянного каркаса теплицы от биопоражения

Здравствуйте, дорогие друзья.
Для начала, небольшая ламповая история про счастливое советское детство.
Давным-давно, в 20м столетии, у моих родителей был "сад", точнее участок 6 соток в СНТ на котором росли плодово-ягодные  деревья, садовая земляника, малина, пару кустов винограда и немного овощей (огурцы-помидоры). И маленький домик, в котором хранился инструмент  и можно было переждать дождь. В СНТ была артезианская скважина, из которой воду подавали по графику 2-4, т.к. на всех сразу давления/расхода не хватало. Видимо поэтому почти на каждом участке имелась "бочка" объемом от 2 до 5 кубов, в которую набирали воду "в запас".
Вода из скважины была очень холодной даже летом, помню как сильно ломило пальцы рук при умывании. Вода из "бочки" была прохладной как в реке и обязательная процедура мытья грязных пяток не несла негатива :). И поливали мы всегда только водой из "бочки", что, мне кажется, нравилось растениям.

Поэтому полив теплой водой я считаю не прихотью, а необходимостью. Можете называть это импринтингом, не обижусь. :)
Рассматриваем 2 варианта:
1) 200 литровая стальная бочка на "2м этаже".
2) Солнечный коллектор из ПНД труб.

Поговорим про цифры и показатели:
Сколько тепла можно получить от  солнца?
Некоторые недобросовестные продавцы "зелёных" товаров  говорит, что мощность солнечного коллектора ~900Вт/м2/час летом в ясную погоду. Неинформативно и сильно оптимистично. Смотрим таблицы солнечной инсоляции для МО (например здесь: http://www.mos-invertor.ru/spr5.html), кВт*ч/м2/месяц:

Январь 21,7
Февраль 62,3
Март 132,9
Апрель 161,4
Май 228,0
Июнь 227,8
Июль 224,1
Август 189,2
Сентябрь 126,5
Октябрь 71,6
Ноябрь 42,2
Декабрь 26,0

Хорошо видно 5ти месячное плато, соответствующее периоду самой интенсивной вегетации.
Для упрощения расчёта, принимаем средний теплосъем с  1м2 = 200/30 ~ 6,5кВт*ч/день.
Этого количества тепла достаточно для нагрева 200 литров воды с 2 до 30 гр. С (https://heating.mavjuz.com/voda/) . Это по 12 литров/м2 общей площади теплицы в сутки. Норм?
1й вариант: Стальная бочка на "2м этаже": Общая площадь поверхности стальной бочки диаметром 0,55м и высотой 0,9м: 2,03 м2. Эффективная площадь = 1/2 от общей, т.к. солнце всегда освещает только 50% поверхности предмета. Т.е. свой 1м2 мы "со скрипом", но получаем. Бесплатная бочка есть, нужно только смонтировать и обвязать.
2й вариант: солнечный коллектор из ПНД трубы. Нужно минимум  2м2 наружной поверхности.  Площадь 1 погонного метра 25й трубы = 0,078м2. Для 2м2 нужно всего 25 метров трубы. Я планировал 50, с запасом, что даст теплосъём ~12 кВт*час/день = 1 кВт средней мощности. Объём 50 метров трубы: 25 литров, значит на всю ночь не хватит. Цена вопроса 2круб бухта трубы + 500 рублей крепеж.

Что скажете, други? Какой вариант выбрать? Жду аргументированных предложений.
Картинок в этот раз нету, только голые факты (техпорно :))

Добрый день, дорогие друзья!

Поздравляю всех читателей с праздником святой Пятницы. Понимаю что на сегодняшний вечер много планов, поэтому буду лаконичен и прост в изложении. И много картинок, как вы любите.

Как начинался этот проект, можно прочитать здесь: Строительство каркаса теплицы

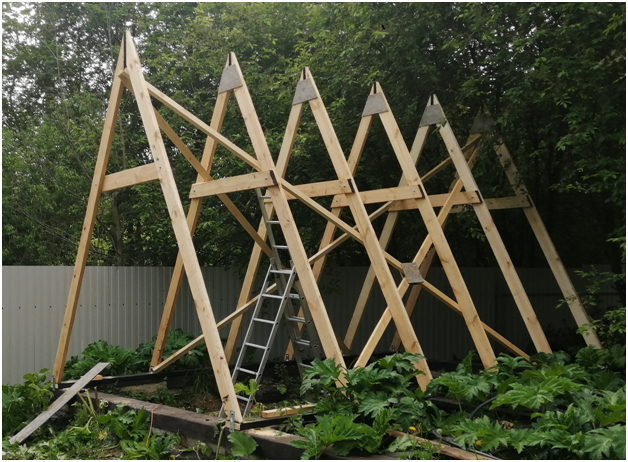

В настоящий момент деревянный каркас теплицы (не считая двери, окна и форточек) закончен, получилось красиво:

"Архитектура это застывшая музыка" (с). Жесткость и прочность достаточная, горизонтальной обрешёткой можно пользоваться как лестницей. Все пролёты, кроме ближнего, по 1 метру, ближний 1,2 метра, поэтому ближний был усилен вертикальными связями.
Шаг горизонтальной обрешетки 590мм "по центрам" = 550мм между брусками.

Дальше несколько фото узлов:

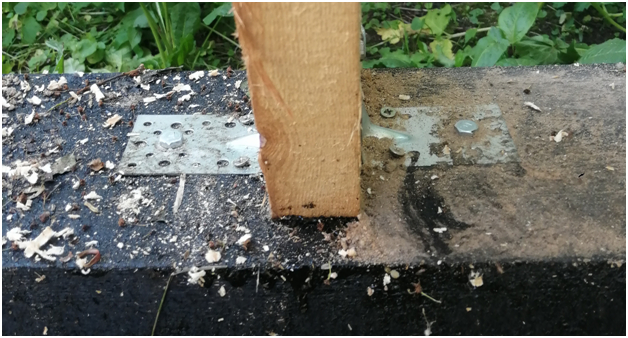

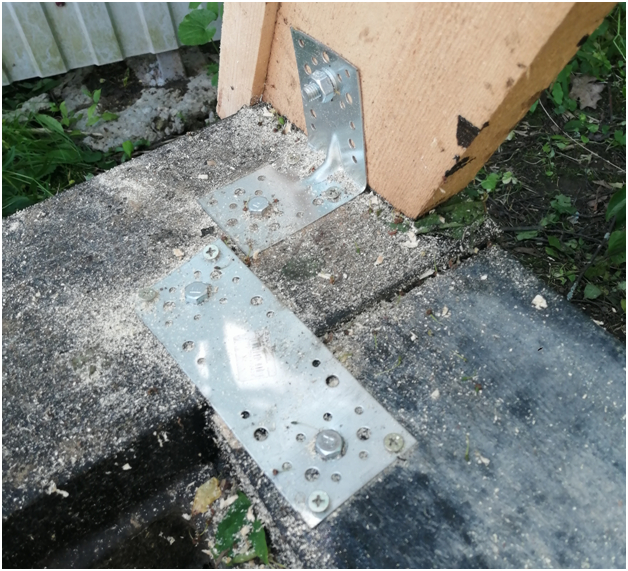

Крепление крайних ферм к нижней обвязке.

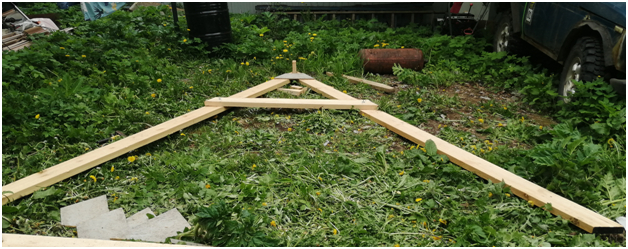

Крепление средних ферм к обвязке. Саморезами крепили при монтаже, основная нагрузка, конечно же, на "глухари" (сантехнические шурупы) 8х50. 22+4=26 шурупов, 2,6 тонны "на отрыв", даже если на каждый глухарь всего по 100 кг. Не сдует.

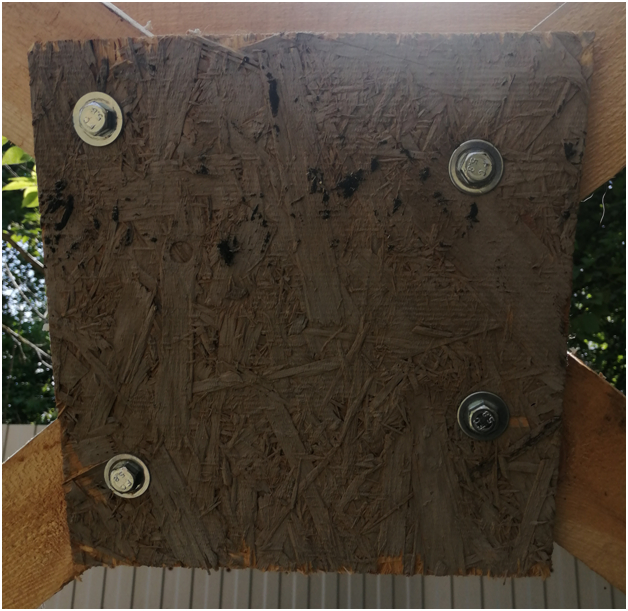

Соединение диагональных связей.

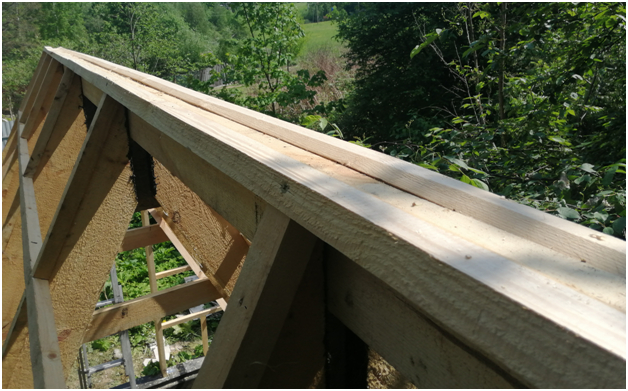

Конструктив конька. Доска 150х40 к которой пришуруплены верхние бруски горизонтальной обрешетки. И немного доработки рубанком.

"Для протокола" на крепёж (анкерные болты, уголки, пластины, саморезы, болты, гайки, шайбы) было потрачено ~3,5круб. "Глухари" и ~1 кг 120х гвоздей нашлись на складе (остатки от предыдущего проекта). Суммарную стоимость крепежа принимаем = 5круб.

Следующий пост будет о защите деревянного каркаса от биопоражения.
"Не переключайтесь!" :))))

Сегодня после обеда начался дождь, работа встала.
Пользуясь образовавшимся перерывом расскажу о бетонном ростверке на покрышках от камаза.

Напомню, речь идёт о фундаменте наружными размерами 8,5х5,5метра с 2мя перемычками.

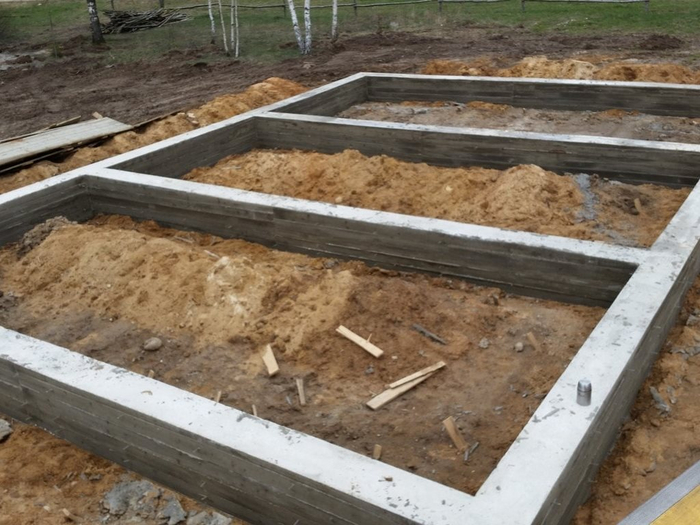

Вот такой вот фундамент в уже готовом виде. 8,5х5,5 метра, 2 перемычки.

Исходные условия:
Желание что-нибудь построить. Мне была нужна мастерская, семье была обещана баня и "чтобы добру зря не пропадать"  - 2 гостевые комнаты на 2м этаже. Хозблок, одним словом. Если строить "канадский" каркасник, то обший вес (без фундамента) ~30 тонн (+/-).
Выбрана сравнительно ровная площадка  в дальней части участка размерами ~6х9 метров. Почва - суглинок. Низина. Летом высокий УГВ, 20..30 см до  уровня почвы. В пору весеннего таяния снега  вода стояла слоем 10..15 см.
Удалённость от дороги ~60 метров. Прямой подъезд автотранспорта невозможен, т.к. участок на склоне и потому уже спланирован 2мя террасами. Т.е. доставка всех сыпучих материалов от дороги до места только на тачке.
Поэтому вариант с подъёмом площадки насыпным песком/грунтом хотя бы на полметра получился бы слишком похож на комсомольскую стройку. :(

Муки выбора:

1) УШП (идеальный вариант для болотистых низин!) показалась сильно дорого. 15 кубов бетона это уже ~50круб +бетонный насос +арматура+опалубка +пенопласт+ земляные работы + песок/щебень на подготовку... набегало где-то 150круб, если по минимуму. Буду весьма благодарен, если читатели смогут опровергнуть (или подтвердить) реальными фактами из собственной практики.

2) Сильно армированный ленточный фундамент (МЗЛФ), стойкий к морозному пучению, если не жалеть арматуры. При высоте цоколя в 0,5 метра  ~4,5 куба бетона (15круб), арматура, бетонный насос, опалубка, немного земляных работ и камазик песка для подушки под фундамент. Думаю, уложились бы в 50..60круб. Но сильно беспокоил отвод воды из подпола (а она бы там появилась обязательно). Не подходит.

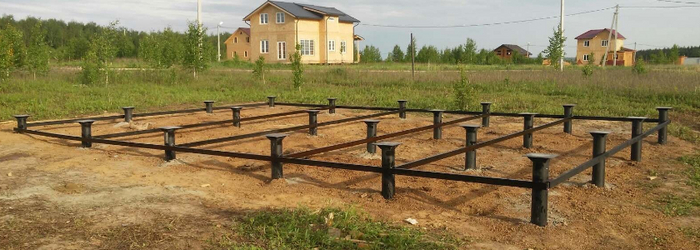

3) Если бы сейчас, я бы остановился на винтовых сваях, т.к. есть накопленный опыт эксплуатации подобного друзьями (уже не боязно). Скажем  89мм х 3 метра: Расчётная нагрузка - до 4х тонн. Максимальное расстояние между сваями 3 метра. При самой простой раскладке через 2 метра получается 16 свай х 3 круб (с закручиванием) = 48круб.
+36 метров 10го швеллера на обвязку свайного поля = 310 кг (если по цене того времени это ~12круб). Итого прямые затраты на фундамент СОСТАВИЛИ БЫ 60круб, сварочный аппарат и руки свои собственные :). Бюджетненько. И по весу, даже если принять рабочую нагрузку на 1 сваю 2 тонны, проходим.

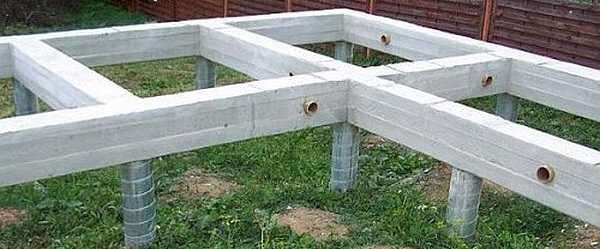

4) Классический ростверк. Наделать "дырок" на грубину промерзания, залить сваи с армированием, через неделю на оголовках свай собрать горизонтальную опалубку и залить верхнюю часть ростверка. Преимущества те же что и у винтовых свай: Пространство под домом хорошо продувается, вода не застаивается.
При несущей способности грунта = 2кг/см2 для нагрузки 40 тонн (30 тонн дом+10 тонн фундамент) потребуется 20 свай диаметром 0,36 метра (стандарт тракторного ямобура), объёмом 0,2м3 каждая. В сваи уйдет 20х0,2 = 4 куба бетона + 2,5..3 куба бетона на верх ростверка. 7х3,5 ~25круб бетон. аренда тракторного ямобура в МО ~2круб/час.  Думаю за день пробурить 20 "дырок" реально. Если  эти 2 самые прямые затраты будут 25+15= 40круб., то суммарно выйдем на 80..100круб. (бетононасос придётся заказывать 2 раза).
5) Ростверк с расширением свай внизу (для противостояния морозистому пучению). Значительно меньший объём бетона, значит, дешевле классического ростверка, теоретически можно залить за 1 раз. ~60..80 круб.

6) И наконец, народный проект "бетонный ростверк на камазовских покрышках". Проект основан на идее снижения удельного давления на грунт до уровня 0,35кг/см2 и менее. Это уровень давления = давлению стоящего взрослого человека.
Камазовская покрышка имеет диаметр ~1 метр, а значит боковую площадь 0,78м3. При давлении 0,35кг/см2 допустимая нагрузка на 0,78м2 = 2750 кг или 2,5 тонны без учёта веса покрышки и наполнителя.
Я использовал 14 покрышек х 2,5 тонны = 35 тонн расчётной нагрузки.
Верхняя часть ростверка - квадратного сечения 0,25х0,25 метра, общий объём 2,3 куба ~5 тонн Т.е. на дом остаётся 30 тонн. Приемлемо.
Огромный "плюс" в том, что между покрышками остаются огромные "продухи" шириной 1..1,5 метра, что полностью решает проблему удаления воды из под дома.

Далее реальные расходы в хронологическом порядке:
Дорнит плотностью 300, 60м2 (с нахлёстами) = 3круб
1 человеко-день на выравнивание площадки по водяному уровню (в пределах 1 см), и застилание площадки дорнитом = 2круб
камазовские покрышки - бесплатно, доставка 1круб.
срезание верха у покрышек всеми возможными способами, лучше всего подходят алмазные диски с болгаркой (неожиданно) = бесплатно, потому что сам.
камазик гранитного "отсева" фракция 0-5 = 6круб
перемещение "отсева" на площадку, отсыпка подготовленной площадки отсевом слоем 5..7 см, выравнивание площадки по водяному уровню (в пределах 0,5 см), раскладка покрышек и их заполнение/трамбовка отсевом = 2 человеко-дня = 4круб.
второй камазик "отсева" = 6 круб
перемещение отсева на площадку на тачках  - 1 человеко-день = 2круб.
строительство опалубки - бесплатно потому что сам и из подножного материала.
Черный полиэтиленовый рукав для выстилания опалубки 1,2круб за 50 погонных метров.
100 метров стеклопластиковой арматуры ~3круб.
Монтаж арматуры - снова бесплатно, потому что сам. Резал алмазным диском, крепил пластиковыми стяжками. Очень удобно. Фундаментная лента армирована в 4 нитки (2 сверху, 2 снизу, стеклопластиковой арматурой 10мм, которая по прочности эквивалентна стальной арматуре 20 мм. Мне кажется, что вкупе с бетоном М300 это даёт достаточную прочность.
Бетономешалка 14круб. Незапланированная трата которая сильно ударила по экономике проекта. Но в отсеве оказалось очень много пылевидной фракции, что плохо для прочности бетона :(. Знатоки посоветовали отмывать отсев в бетономешалке избытком воды, сливать жидкую грязь и потом добавлять цемент.
Тонна цемента 9,6круб с доставкой. По факту использовано 850кг.
Заливка фундамента 2 человеко-дня = 4круб. Состав бетона: мытый отсев, цемент, вода. Пропорции уже не вспомню, но цемента клали "от души".
Итого прямых затрат: 55,8круб. Срок исполнения - 1 неделя. Как уже написал выше, за эти деньги и с меньшей головной болью можно было завинтиться сваями.
Воть. Но опыт был интересным и познавательным, а  бетон получился прочным (вчера проверил:)).
Всячески приветствуется аргументированная критика и ваши реальные истории о самостоятельном строительстве фундаментов и не только.
PS. Фундамент строился 5 лет назад, поэтому фоточек процесса не сохранилось, извините. Добавил иллюстраций из Сети, для оживления повествования.
Если интересны детальные фото готового фундамента, напишите какие, завтра долью.
