Сейчас многим семьям нужен второй ПК - многие работают и учатся дома, и трудно поделить один компьютер, когда кто-то хочет поиграть, кто-то - послушать Стаса Михайлова, а кто-то вспомнил, что завтра надо принести реферат про Пушкина. В посте рассказываю про сборку ПК за 12000 из нового, магазинного железа.

Пост входит в серию постов о ПК в стиле Asiimov.

Делюсь своим опытом моддинга обычного корпуса ПК. Рассказываю про покраску, сборку и некоторые нюансы.

Для тех, кто не хочет читать в конце поста есть видео.

Список компонентов:

- Краска по вкусу;

- Грунтовка по пластику/металлу;

- Праймер по металлу и краске;

- Спирт(или любой не разъедающий пластик обезжириватель);

- Паяльный инструмент, отвертки

- Болгарка, шуруповерт

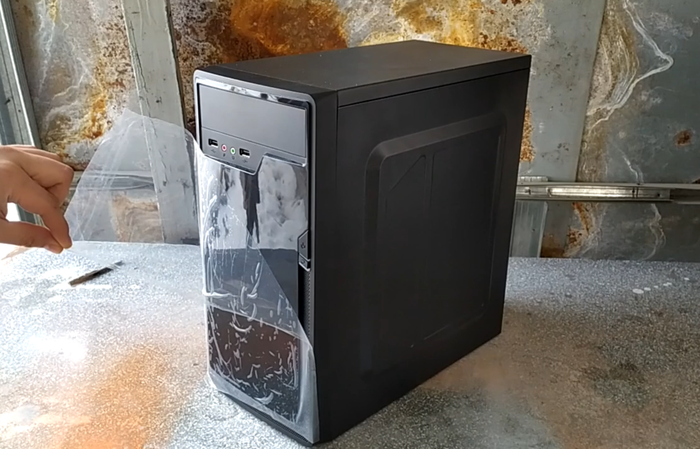

Берем обычный черный корпус. Я выбрал Winard 5828, стоил он 1000 рублей на маркете, Вы можете взять б/у корпус за 100 рублей (если такой найдется), но я люблю новые вещи.

Разбираем корпус.

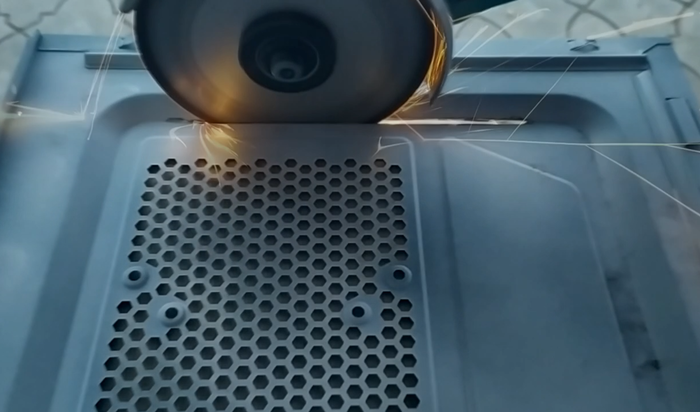

Чтобы слегка укоротить пост, в этот раз пропущу разборку по винтику. Остановлюсь немного на вырезе окна: нужен тонкий отрезной диск, не больше 1.5мм. Я пользуюсь 1-125 по металлу.

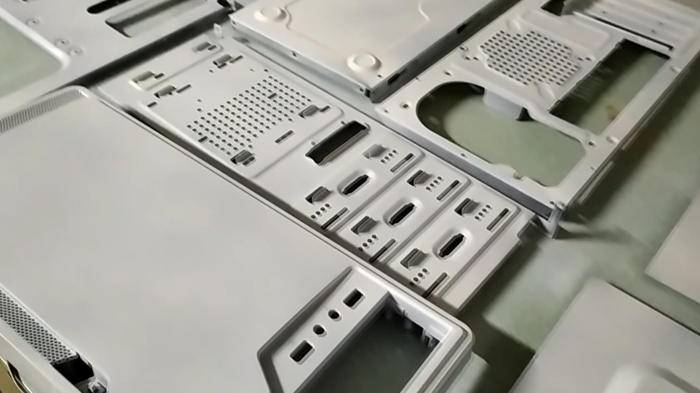

Из-за монтажа может сложиться впечатление, что я сразу крашу в один слой. Это не так)) наносите грунт в 2-3 слоя и только потом краску.

Спеки железа:

CPU - AMD Athlon 200GE

рабочая лошадка, можете докинуть вдвое больше денег до ryzen 3200g, но для рефератов и  доты не вижу смысла в переплате.

MoBo - Asus  Prime a320m-k

обычная бюджетка, из приятного - можно подключить 2 монитора, твердотельные кондеры,  более чем достаточное vrm для атлона и ryzen вплоть до ryzen 3400g без разгона.

RAM - 2x4 Crucial 2666 (разгоняется до 3000, я оставил 2800)

просто самые дешевые плашки из ритейла за углом.

Disk - Western Digital Blue SSD 240Gb

На накопителе не экономил, у кого умирал диплом на дешевом сигейте меня поймет.  Возможно докину HDD, но пока свободны аж 130 Gb.

БП - FSP PNR из прошлого поста, уже перекрашен и замоден небольшой подсветочкой и белым крутилятором :)

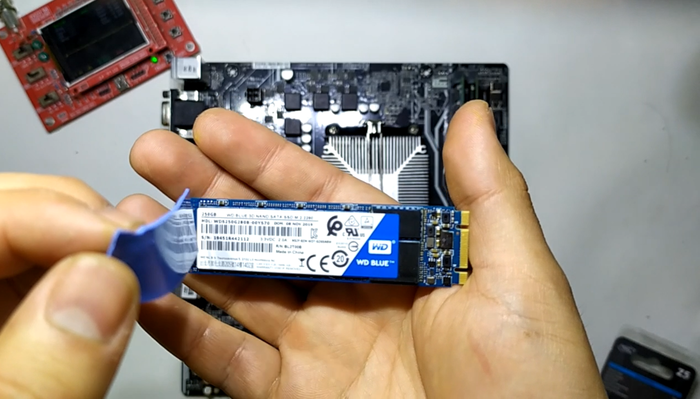

Чтобы не лишаться гарантии от WD я не стал ничего отклеивать и царапать, а посадил радиаторы на клейкую термопрокладку.

Неслучайно и наличие сразу 2 радиаторов - больший сидит на чипах памяти, а меньший - на контроллере. Таким образом контроллер не греет память через теплообмен на радиаторе и наоборот. Если не верите в прокладки, закрепите радиатор стяжкой.

О моддинге БП и клавиатуры в этом стиле есть отдельный пост и видео, ссылки будут внизу.

Собираем корпус в обратном порядке. Кстати, видели как работает ручной заклепочник? Процесс на фото  и видео. Собирать - не разбирать :с Ушло довольно много времени, но я очень доволен.

Итак, результат.

Спасибо за прочтение! Буду благодарен за Вашу поддержку в виде лайков, подписок и комментариев (и на ютубе тоже <3). С Вами были Мод и Кот, до встречи!

ps: акриловое стекло магазин уже 2 недели обещает привезти, но пост хочется выпустить уже сейчас, поэтому ждите вторую часть, со стеклом и микроконтроллером stm8s)

Ч1 Клавиатура Азимов Бюджетный моддинг клавиатуры | ModCat

Ч2 БП Азимов Моддинг компьютерного БП | ModCat

Привет Пикабу!

Коротко о посте: делюсь своим опытом моддинга обычного блока питания ПК. Рассказываю про покраску, сборку и некоторые нюансы.

Для тех, кто не хочет читать в конце поста есть 3-минутное видео.

Список компонентов:

- Краска по вкусу;

- Грунт по металлу / Праймер;

- Наждачная бумага для мелких работ;

- Спирт;

- Шнурок для оплетки провода БП;

- Тихий корпусной кулер (опционально);

- Паяльный инструмент, отвертки.

Пост входит в серию постов о моддинге ПК для удаленки в стиле Asiimov:

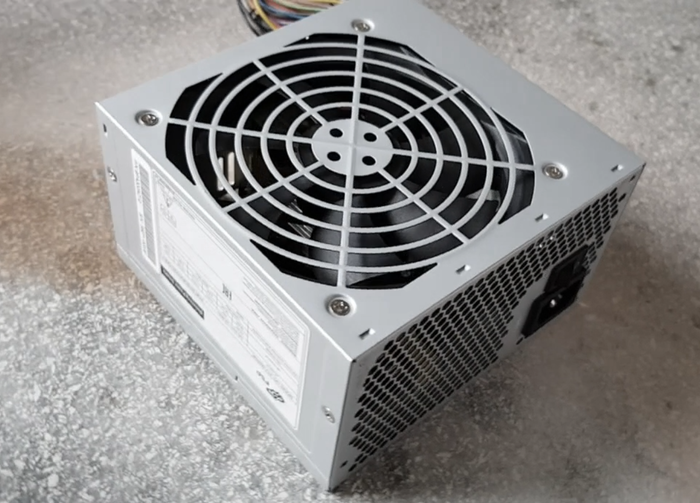

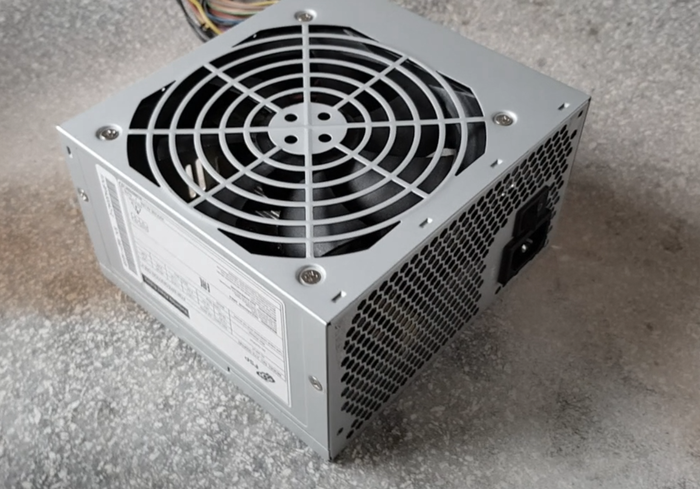

Итак, берем наш обычно-невзрачный БП. Я взял FSP PNR 300W, погонял небольшой тест: КПД при потреблении 100Вт составил 83-85%. Элементная база минимальная, но хорошая (есть даже сетевой фильтр).

Перед тем как мы начнем моддинг, предупреждаю: Вы лишаетесь гарантии, можете что-то сломать, а главное - в БП есть элементы под высоким напряжением, что опасно для жизни. Так что я не призываю Вас повторять этот мод.

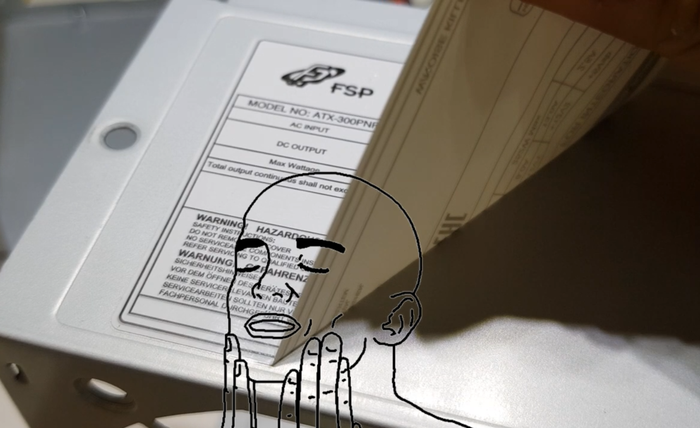

Люблю отклеивать большие наклейки и плёночки, особенно мне нравится звук с которым они слезают.

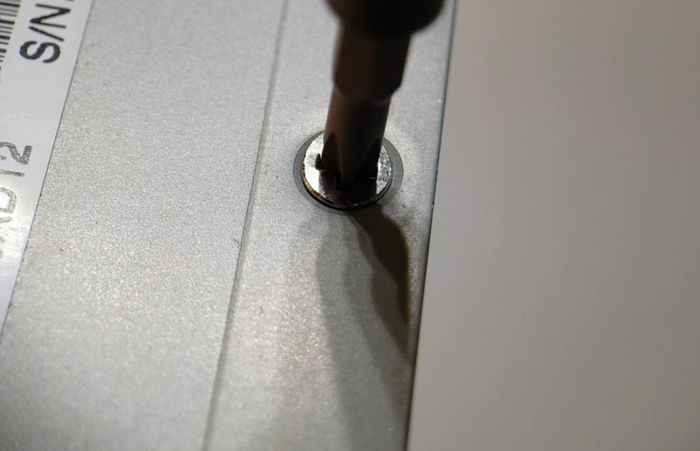

Далее разбираем БП: нужно просто открутить все винтики. Обычно они удерживают вместе корпус, крышку, вентилятор а также самый крупный радиатор БП.

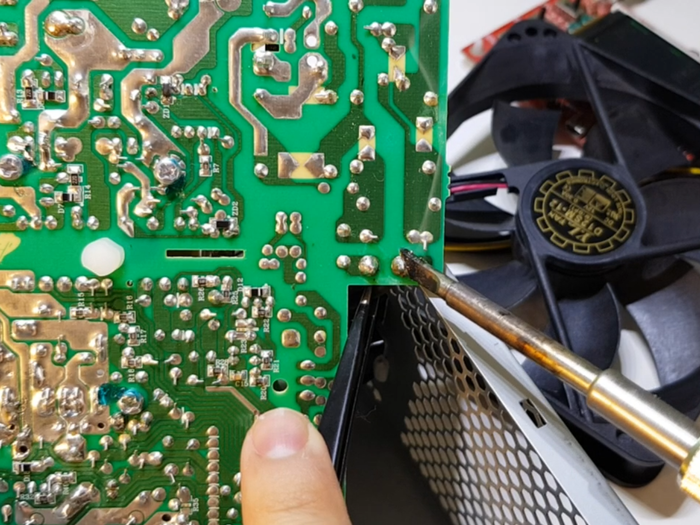

Далее откручиваем и вынимаем собственно плату БП и выпаиваем провода питания. Будьте внимательны - убедитесь что блок не подключен к сети :)

О том, как красить я рассказал уже достаточно подробно в прошлый раз, поэтому повторю коротко: легонько обрабатываем поверхность наждачкой от Р400 до самой мелкой что найдете в вашем магазине; обезжириваем спиртом; подвешиваем и наносим праймер или грунт в 2-3 слоя.

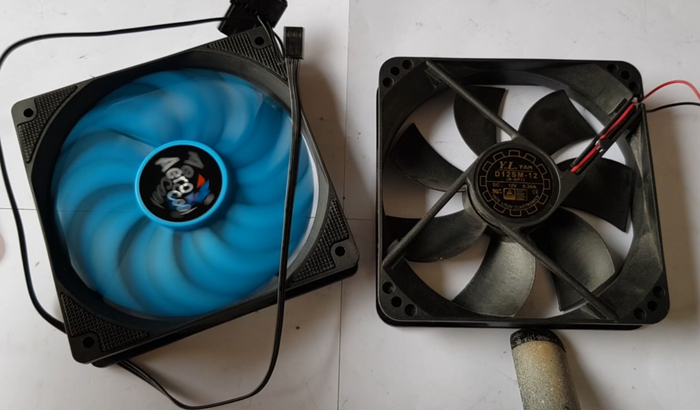

Вентилятор можно заменить на более тихий и производительный, а можно оставить заводской. Для Вас, дорогой читатель, я все же приведу пример с родным вентилятором:

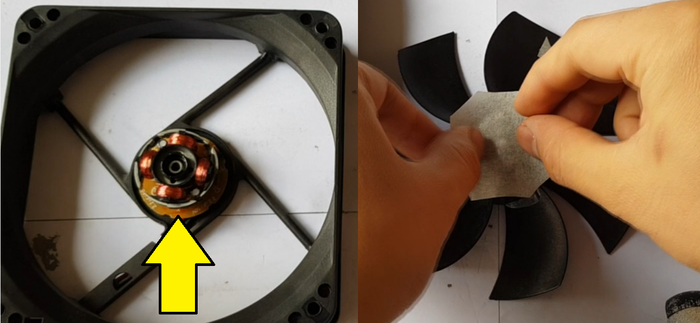

Нужно заклеить малярной лентой двигатель. В зависимости от конструкции вентилятора надо заклеить 2 или 3 отверстия :) Красим по той же схеме.

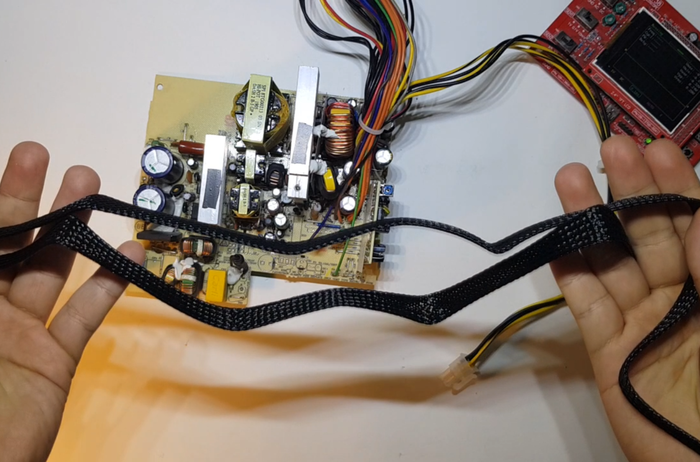

В корпусе который я сейчас готовлю (да, тоже черно-бело-оранжевый))) видно будет только кабель питания процессора, поэтому я заверну его в черную оплетку.

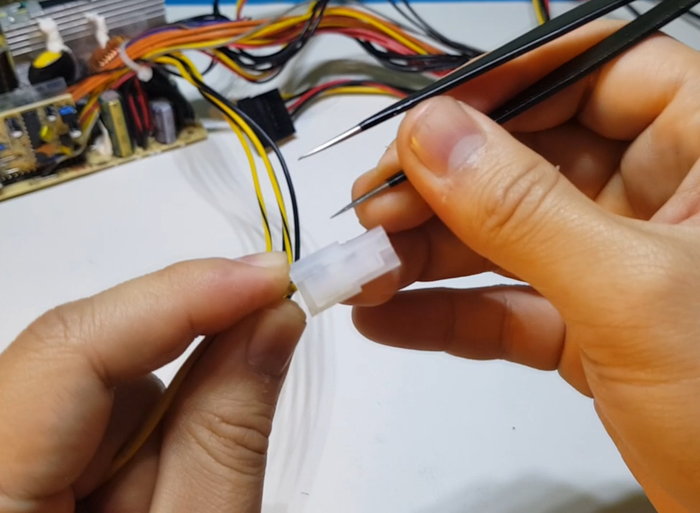

С помощью скрепки или тонкого пинцета вынимаем провода из разъема и одеваем их в оплетку. Опционально можно закрепить оплетку термоусадкой.

Далее переходим к результату:

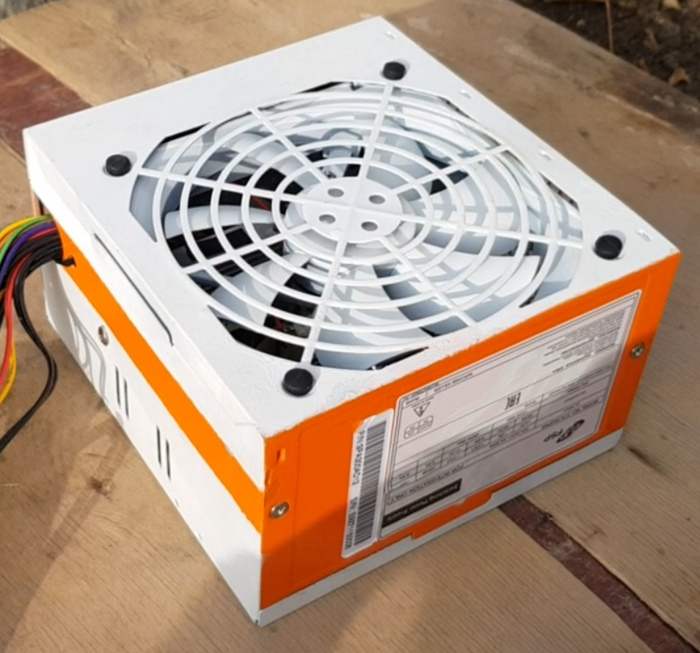

Шутка, вот результат:

*Петросян жпг

Как видите, результат получился очень минималистичным. Таким образом блок не будет перетягивать на себя слишком много внимания внутри корпуса, но все же выглядит достаточно интересно. Конечно, не обошлось без косячков, но я их не прячу и специально выставляю на обозрение чтобы поправить к следующему посту о уже полной сборке ПК в черно-бело-оранжевом стиле. Если не подправлю - кидайте помидорки)

ЭКСКЛЮЗИВНО для Pikabu.ru:

Первый пост и первое видео имело достаточно большой успех для новоиспеченного аккаунта, от чего у кота Мурзика сразу появилась поклонница. Он просто пришел с ней домой и начал просить еду! Я не смог отказать и она гостила у нас до вечера.

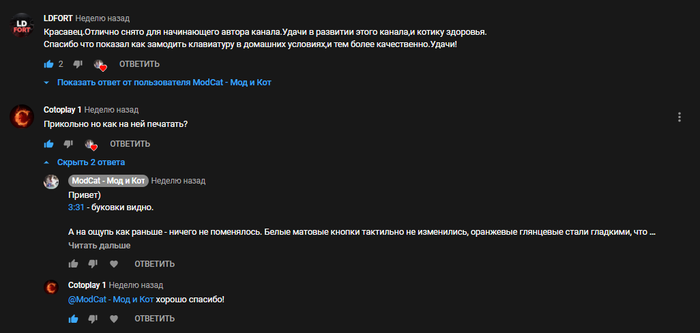

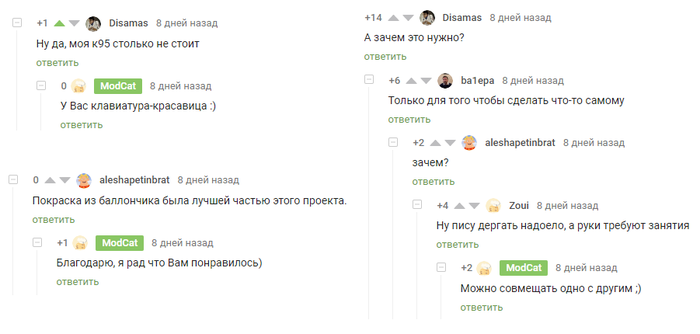

Вот подборочка забавных комментариев к прошлому посту и видео. Всем спасибо за большой отклик и поддержку!

Спасибо что дочитали до конца. Если заинтересованы что же получится из этого проекта - подписывайтесь, оставляйте лайки. С Вами были Мод и Кот, пока!

Привет Пикабу!

Коротко о посте: делюсь своим опытом моддинга обычной черной клавиатуры. Рассказываю про покраску, сборку и некоторые нюансы. Для себя использовал микроконтроллер STM чтобы немного пошевелить мозгами и помигать RGB светодиодами.

Для тех, кто не хочет читать в конце поста есть 5-минутное видео.

Список компонентов:

- Краска по вкусу;

- Грунтовка по пластику;

- Спирт(или любой не разъедающий пластик обезжириватель);

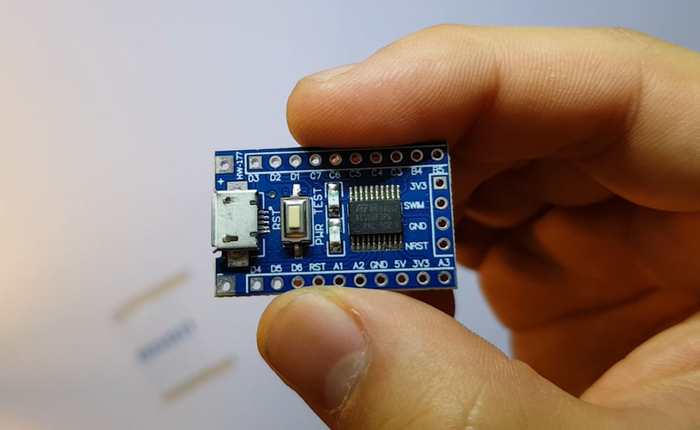

- STM8s103f3;

- x3 RGB led;

- x2 Резистор 220 или х3 470 Ом;

- Паяльный инструмент, отвертки

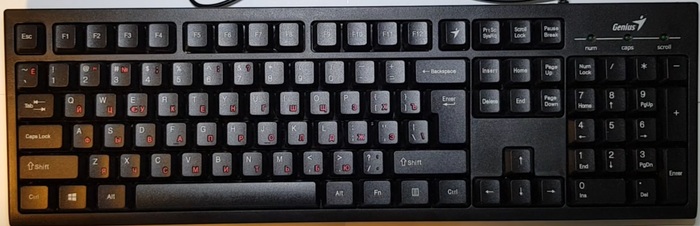

Берем обычно-гениальную клавиатуру и разбираем ее. Внимание - винтики могут быть под гарантийной наклейкой.

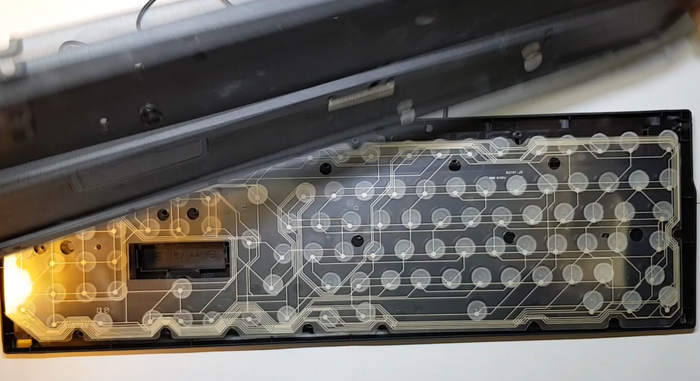

Внутри Вы обнаружите пленочную матрицу и подклавишные резинки. Откладываем их в сторону, после чего моем и обезжириваем клавиатуру.

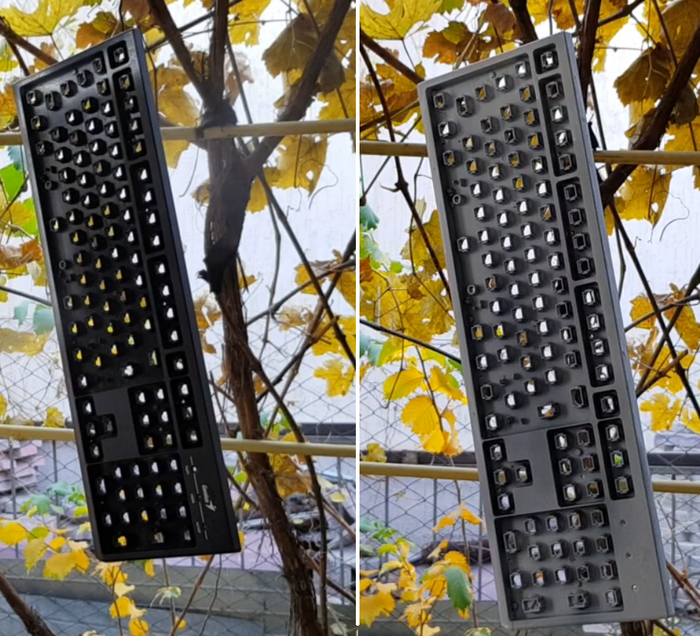

Я думаю, что лучше всего окрашиваемый объект подвесить.

Слегка грунтуем и красим корпус. Грунтовка по пластику нужна для лучшего прилипания краски к собственно пластику. Я советую ее не игнорировать, так как клавиатура часто подвержена механическим воздействиям.

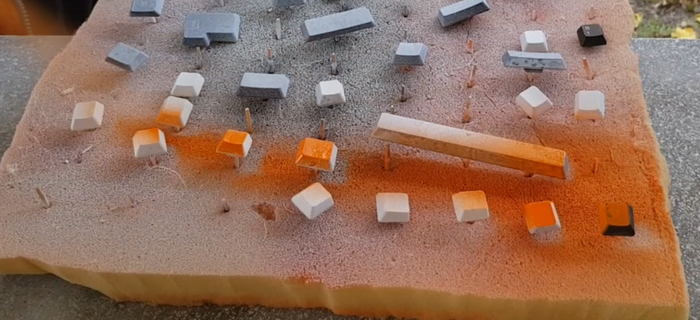

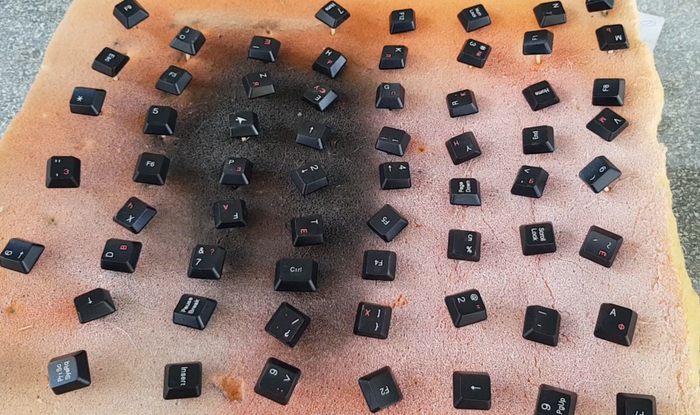

Дальше этап с которым происходит больше всего фейлов: покраска клавиш. Я использую кЮсок пенопласта и обычные спички. Благодаря этому кнопки не заваливаются под напором из баллончика с краской.

У моей клавиатуры штампованные буквы, поэтому их видно под слоем краски. Я уже освоил слепую печать, но все равно приятно что можно подглядеть, где находится клавиша  \ или | или ~ ^ $ #

И не говорите мне, что не пошли искать символы " I и | "  у себя на клавиатуре :)

Часть про микроконтроллер я, наверное, пропущу - помигать 3 RGB диодами можно на всем чем угодно начиная от 555 и ОУ и до парочки транзисторов, мк тут совершенно ни к чему.

Я его включил исключительно чтобы потешить свое ЧСВ свой интерес к электронике. Но обязательно дайте мне знать, если Вам это тоже интересно.

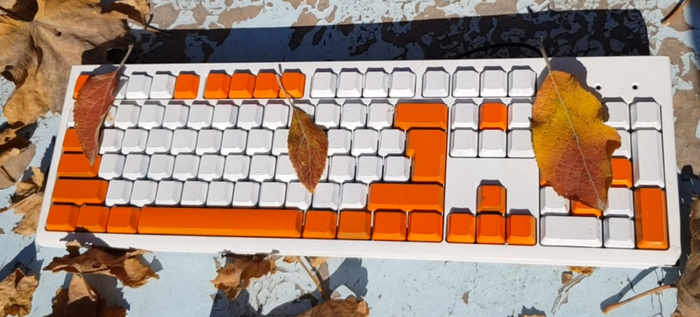

А вот так выглядит результат. Конечно, без косячков не обошлось, но моддинг мне очень понравился, особенно процесс покраски и программирования. С подсветкой я в итоге остановился на простом бегущем огне, причем вообще отключил синий цвет у светодиодов и приглушил зеленый с помощью ШИМ.

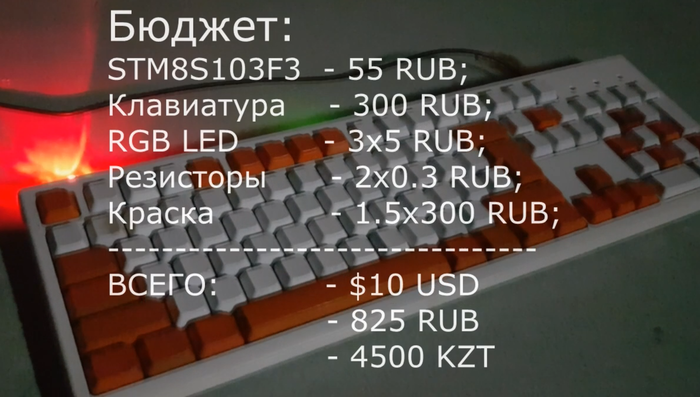

Вот расходы:

Сама клавиатура когда-то стоила 200 рублей в комплекте с мышью при моем школьном ПК. Пусть будет 300 с учетом последних событий. Краски и грунтовки ушло чуть ли не по пол-баллона из-за того, что опыта у меня пока маловато, но на будущий моддинг остатков краски наверняка хватит.

С учетом электроники ушло 800 рублей (1250 если считать как будто я потратил баллоны с краской целиком).

Котик регулярно помогал мне снимать стресс от стекающих капель краски и некомпилирующегося кода (запутался в 3 светодиодах)))))), поэтому он получает похвалу и угощение. Если пост был полезен или хотя бы интересен, то я буду благодарен за такую же похвалу и угощение посещение моего видео по моддингу.

С Вами были Мод и кот, до встречи на Пикабу.
