В первой части я писал о том, как «тяжко» мне жилось из-за того, что зимой приходилось регулярно ходить в котельную и регулировать температуру котла, о том, что был изрядно обескуражен ценами на котловые контроллеры (Honeywell Smile и подобные), и о том, как я решил изобрести ПРИБОР.

Итак, ставим задачу.

Что мне нужно?

- Электронный прибор для автоматического управления системой отопления.

Поскольку за загрузку и приоритет бойлера отвечает схема из моего прошлого поста, то, фактически, мне осталось только заменить котловой термостат на что-то поумнее.

Из чего его делать?

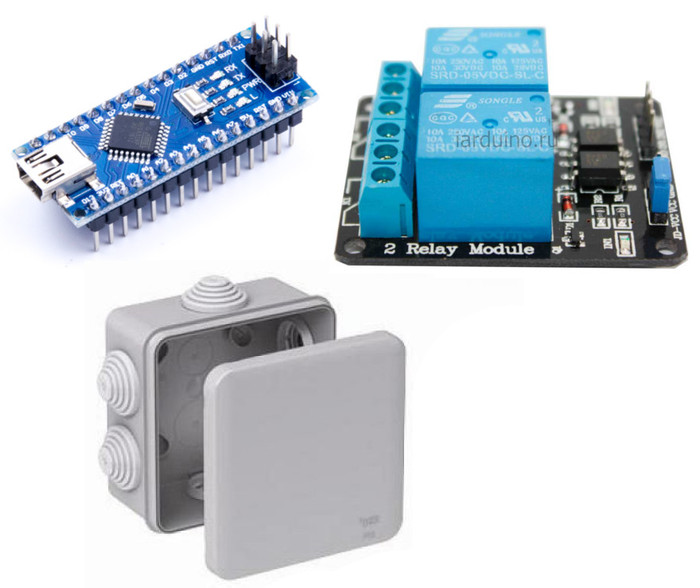

- Из общедоступных материалов. Мозг – ардуино. Питание – зарядка от мобилки. Корпус – распаечная коробка.

Где взять прошивку?

- Написать самому.

Чтобы написать прошивку, нужно не только уметь в языки программирования, а ещё и логику прибора придумать. А для этого нужно понимать, какие функции на него возложить.

Что он должен делать?

1. Прибор должен самостоятельно включать/отключать отопление, когда на улице похолодало/потеплело. Задаём в прошивке температуру начала отопительного сезона. При похолодании включаются насосы теплого пола и отопления, и котёл набирает температуру согласно графику.

Эмпирическим методом вывел для себя идеальную температуру на улице для начала отопительного сезона +16*С. При такой погоде в майке и шортах в доме становится некомфортно. Можно, конечно, надеть штаны и свитер. Но зачем? У меня же собственное отопление.

2. Прибор должен включать бойлер по запросу с возможностью выбора параллельного или приоритетного режима. За это, как я уже говорил, отвечает схема из прошлого поста.

Приоритетный режим – во время разогрева бойлера отопление и теплые полы выключаются, котел разогревается до своего максимума (у меня это 90*С), вся его мощь устремляется на быстрый разогрев бойлера. Из-за отключения отопления дом начинает остывать. Не сильно. Примерно градус в час. За час все успевают накупаться, и отопление снова включается.

Параллельный режим – во время работы бойлера система отопления не останавливается, дом не остывает. Но в переходный период (когда температура на улице держится не ниже минус 5*С) есть временная просадка по температуре воды, т.к. при поступлении запроса от бойлера котлу требуется некоторое время на разогрев всей системы отопления.

3. Прибор должен компенсировать погоду. Повышать/понижать температуру теплоносителя в зависимости от погоды на улице. Чтобы я никуда не ходил и ничего не крутил. Похолодало – отопление стало погорячее.

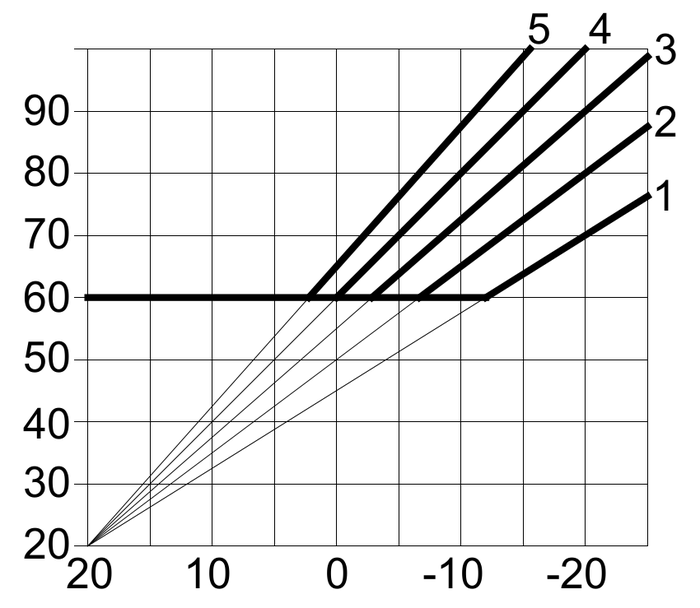

Добавляем в прошивку формулу для расчёта температурного графика котловой воды в зависимости от температуры на улице.

4. Прибор должен управляться. Если при работе в доме холодно, то можно приподнять температурный график. Котёл будет греться сильнее, в доме будет теплее. Обычно график подстраивается в самый морозный период, и больше в подстройке не нуждается.

Поставил кнопку и пять диодов на пять графиков.

5. Прибор должен в тёплый период года защищать насосы от заклинивания.

Иногда бывает, что летом обездвиженный вал насоса прикипает к подшипнику скольжения. Тогда приходится откручивать воздушную гайку насоса и отверткой помогать ему прокрутиться.

Добавляем в прошивку таймер, который при отключенном котле пару раз в месяц включает насосы на минуту поработать.

6. Прибор должен запоминать настройки.

Все переменные значения настроек (например, наклон графика) хранятся в энергонезависимой памяти прибора.

7. Прибор должен защитить котел от образования конденсата в теплообменнике.

Ограничиваем в прошивке минимальную температуру котла 60*С (срез – горизонтальная черта на графике выше). Кстати, если прибор подключить к электрокотлу (ему не страшен конденсат) или заставить его управлять не температурой котла, а температурой смесительного контура, то можно эту настройку совсем убрать.

8. Прибор должен выключать котёл, если в самом холодном помещении тепло.

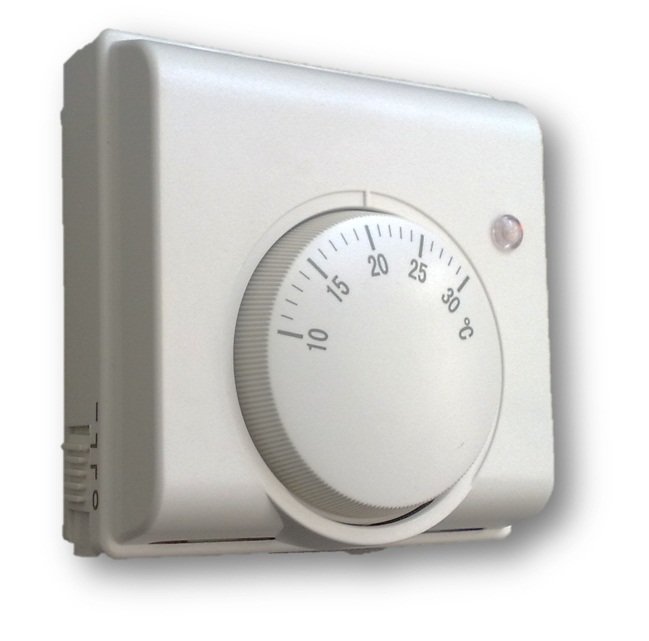

В самой холодной комнате (обычно самая верхняя, самая северная) вешаем комнатный электромеханический термостат. Подключаем к прибору. Теперь, пока в этой комнате тепло, горелка котла не включится. Эта функция не влияет на бойлер, он в любом случае разогреет котел до максимума. С одной стороны, функция полезная – котел меньше работает. С другой стороны, вредная – температура котла будет опускаться ниже точки росы. На теплообменнике будет конденсироваться влага, на нее налипать пыль и копоть и т.д. В общем, функция есть, но я ей не пользуюсь.

9. Прибор должен быть надежным.

В случае выхода из строя электроники дом не должен замерзнуть.

Использовал нормально замкнутые реле. Если вдруг что сломается, то все реле замыкаются, и система отопления продолжает работать по термостату котла.

10. Быть ремонтопригодным.

Все элементы на виду, все подписано, прозвонил, заменил. Сгорело питание – купил зарядку для телефона, впаял начинку. Сгорела ардуинка – вставил новую.

Однако, за два года использования ничего не ломалось.

11. Иметь ручной режим работы в обход электроники.

На всякий случай.

Задача ясна, можно изобретать.

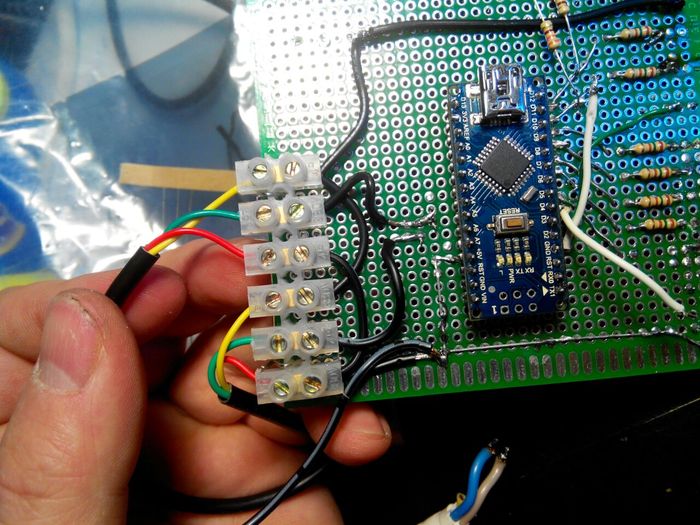

На макетке собрал образец, запустил, залил прошивку, проверил, изменил прошивку, проверил, доработал прошивку, проверил, доработал прошивку, работает!

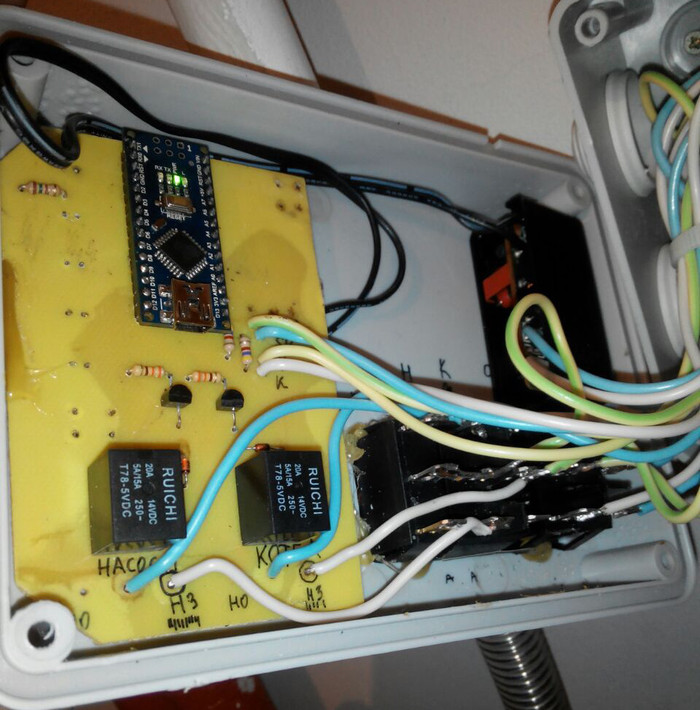

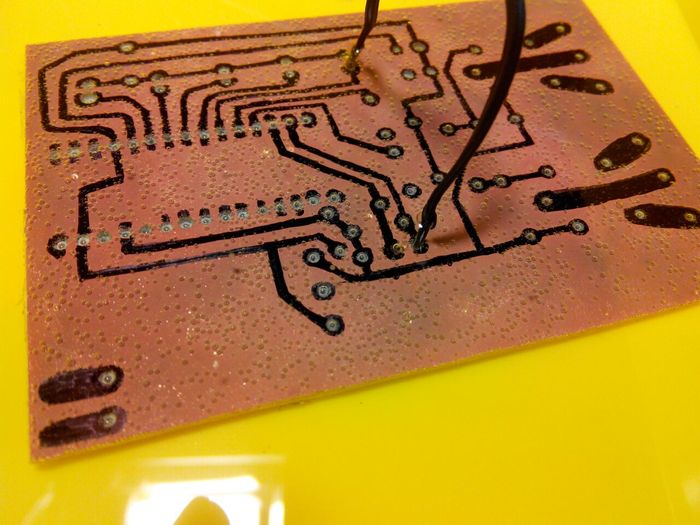

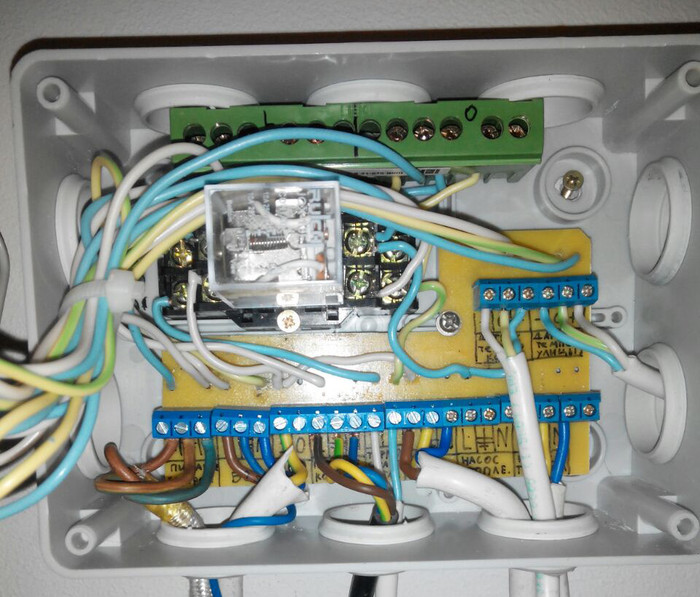

Развел плату фломастером на текстолите. Протравил лимонной кислотой, облудил, запаял, установил, включил.

Теперь в котельной я бываю пару раз в год. Для обслуживания котла, насосов и прочего. Всем остальным заведует мой Прибор!

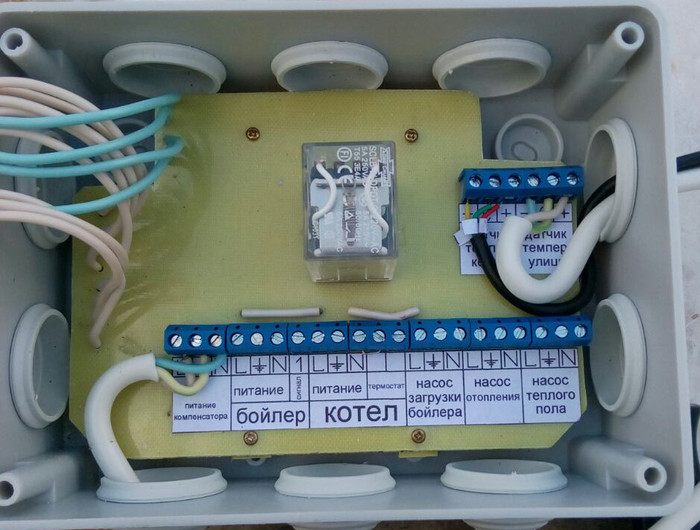

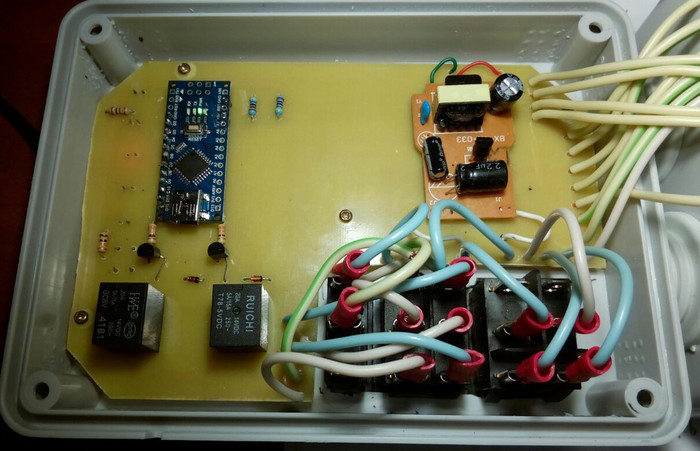

Ну а потом друзья меня попросили сделать им так же. Получилось даже красивее!
