Всем привет, решил я заказать себе простенькую камеру для видеонаблюдения, чтобы установить в офисе.

Критерии были такими:

1 - Небольшая цена
2 - Не аналоговая
3 - Интерфейс USB
4 - Поддержка разных платформ, в том числе и смартфонов
5 - Инфракрассная подсветка

Полазив по интернетах наткнулся на камеры ELP. Просмотрев предложения на их сайте решил заказать камеру без корпуса ELP-USB100W05MT-RL36. Так как корпус я хотел напечатать свой.

Заявленные характеристики на сайте меня устраивали.

Характеристики:

Поддержка операционных систем - Win XP/Vista/Win7/Win8, Linux（выше linux-2.6.26 с UVC）MAC-OS X 10.4.8 или выше, Android 4.0 или выше, с UVC

Длина USB кабеля - 1 метр (при надобности можно увеличить до 2-3 метров)

Потребление - 100mA~120mA, 5 вольт

Рабочая температура - от -10 до +70 градусов по цельсию

Инфракрассная подсветка - 24 инфрокрасных светодиода

Разъем IR CUT - Поддержка разъема 2P-1.25mm

Линза - 3.6mm

Сенсор камеры - CMOS OV9712

Физический размер сенсора - 1/4 дюйма

Физический размер пикселей - 3,0 мкм X 3,0 мкм

Область изображения - 3888 мкм × 2430 мкм

Максимальное разришение - 1280(H)X720(V)

Формат сжатия - MJPEG / YUV2 (YUYV)

Подключение. Тип порта - USB2.0 высокая скорость (поддержка USB2.0 HS / FS, USB2.0 OTG)

Протокол Free Drive - USB Video Class (UVC)

Весь перечень характеристик перечислять не вижу смысла. на сайте производителя есть все характеристики на английском. Кому будет интересно может глянуть - ТУТ

Итак, после оплаты заказа посылка пришла через 17 дней. Вот видео распаковки и теста

А теперь давайте посмотрим на неё

С переду у нас:

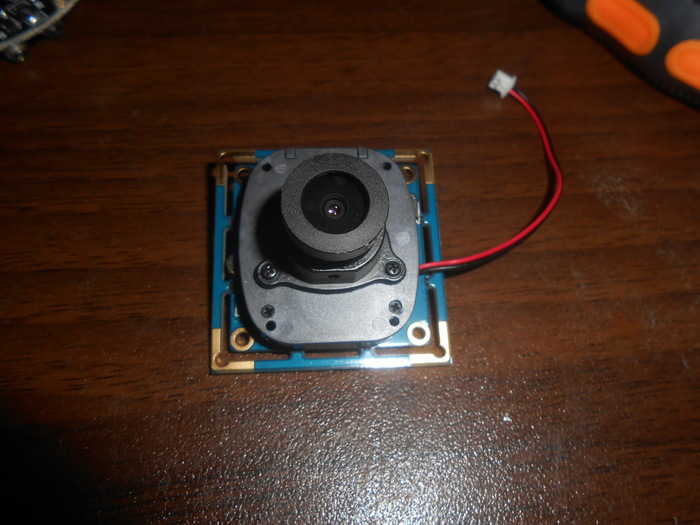

Объектив 3,6мм

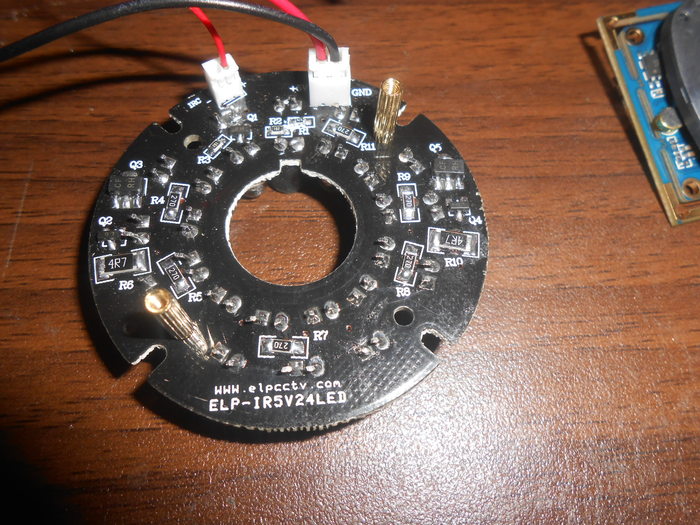

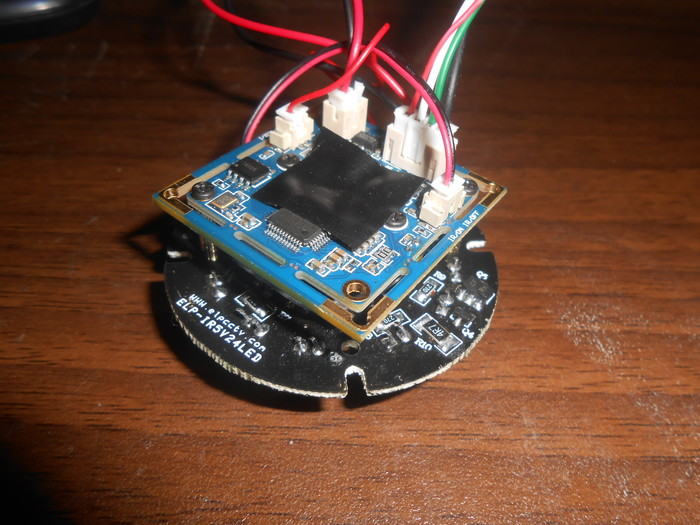

Плата с инфракрасной подсветкой, на которой 24 ИК-светодиода и датчик освещённости (фоторезистор). Сама плата, очень добротная что удивило. И тут не гетинакс дешёвый а стекловолокно. Толщина плат почти 2 мм

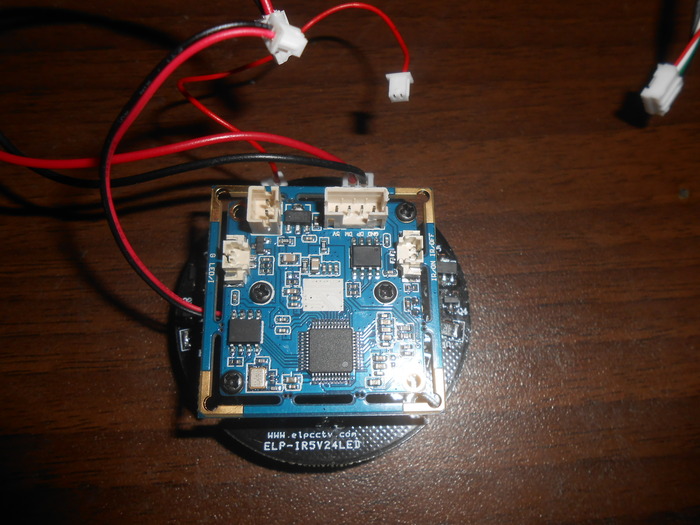

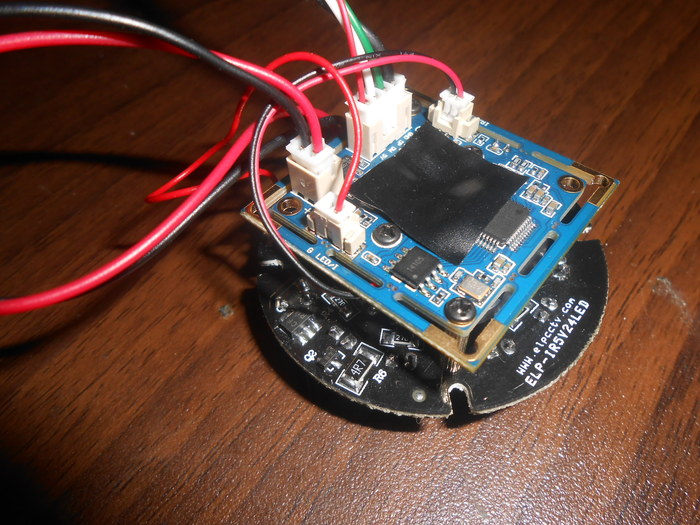

Сзади основная плата где размещён CMOS сенсор, микроконтроллер и коннекторы

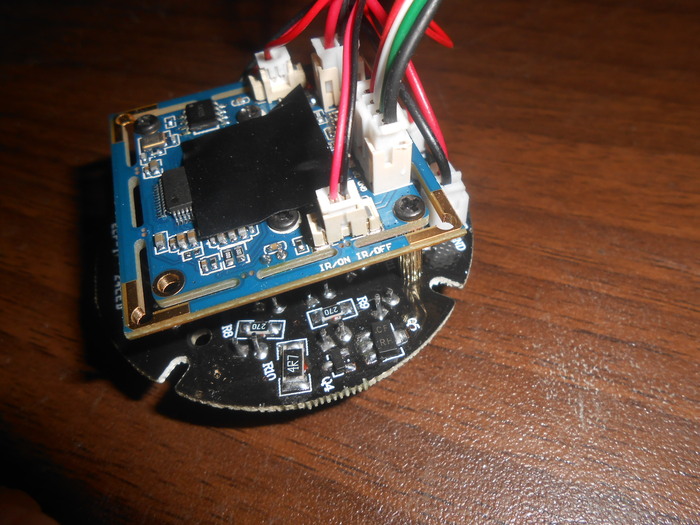

IR/ON IR/OFF - Насколько я понял коннектор ещё одного датчика света, который стоит непосредственно в объективе (какой именно я так и не понял, так как добраться до него не смог, об этом далее)

Вот этот маленький, один красный проводок включает и выключает ИК подсветку

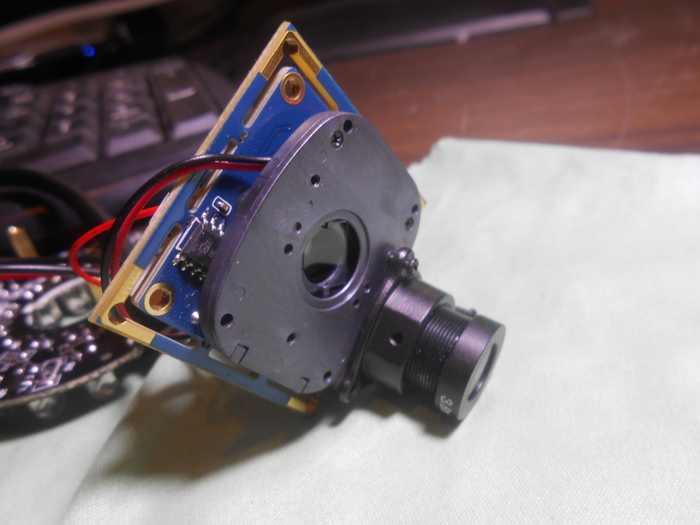

Но, я был бы не я, если бы не разобрал эту камеру, чтобы посмотреть на потрошка.
Отключаем все коннекторы и откручиваем 2 болтика которые по углам

Вот вид модуля камеры без подсветки

А вот и сама подсветка.

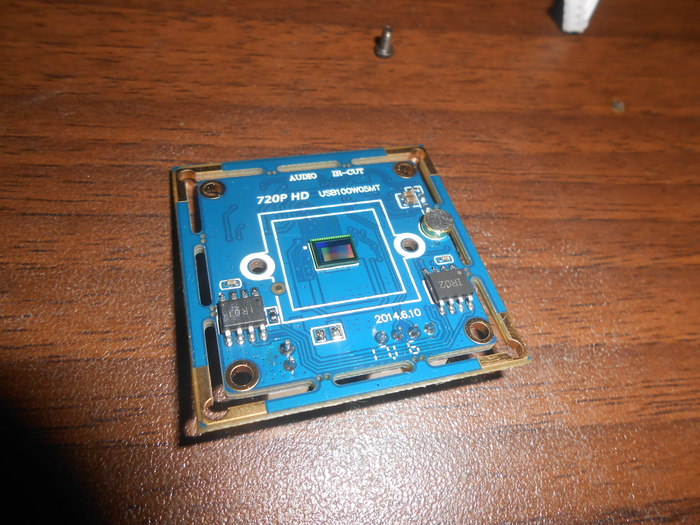

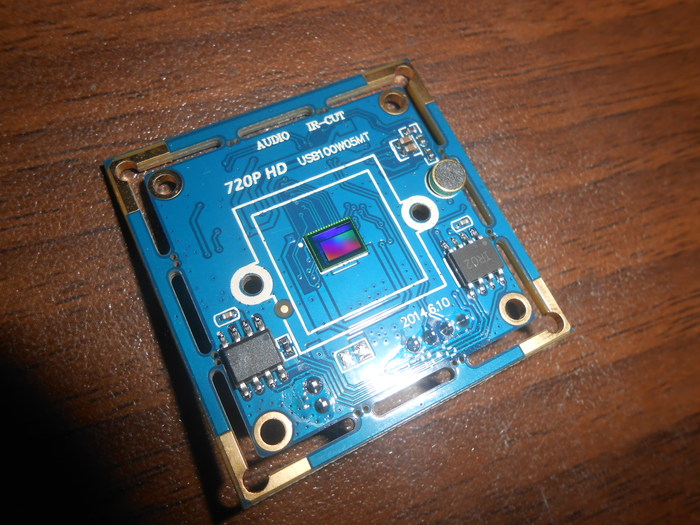

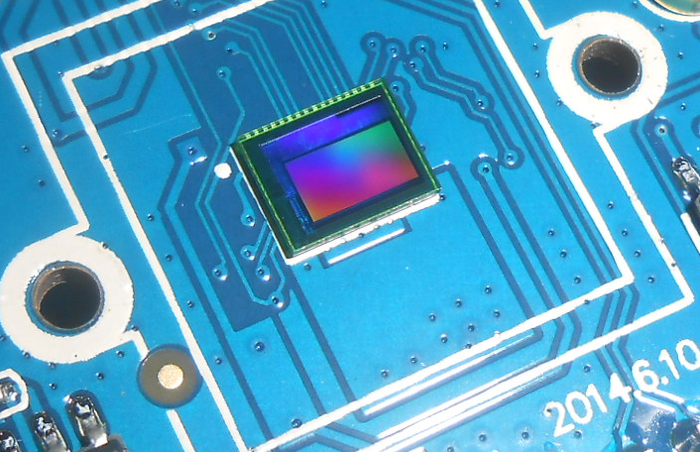

А теперь самое вкусное. МАТРИЦА

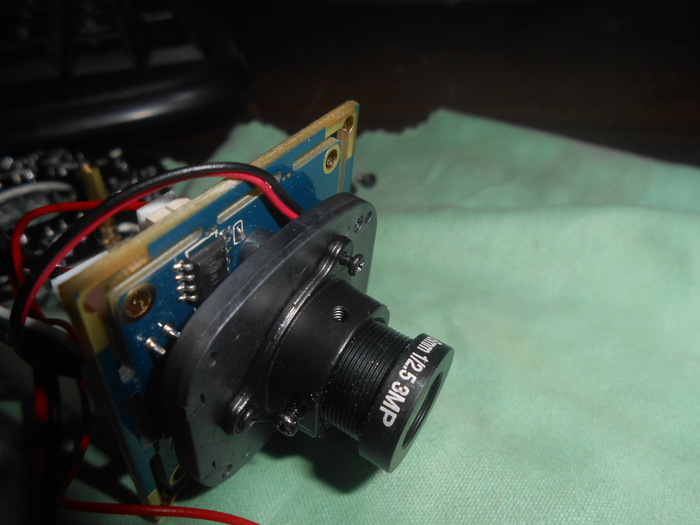

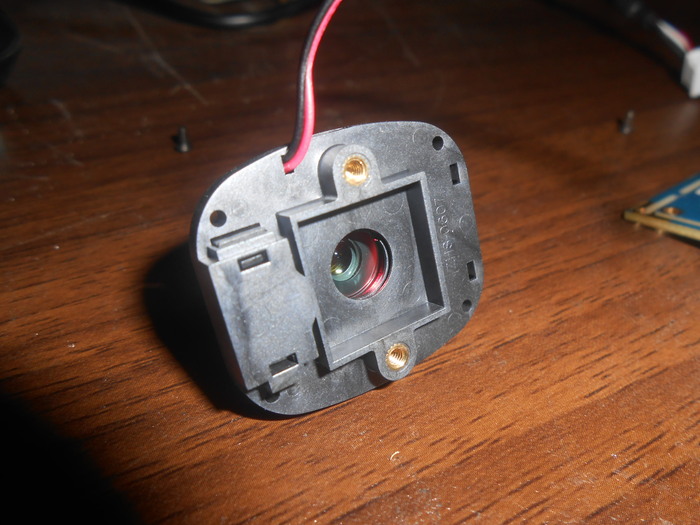

Ну и обьектив

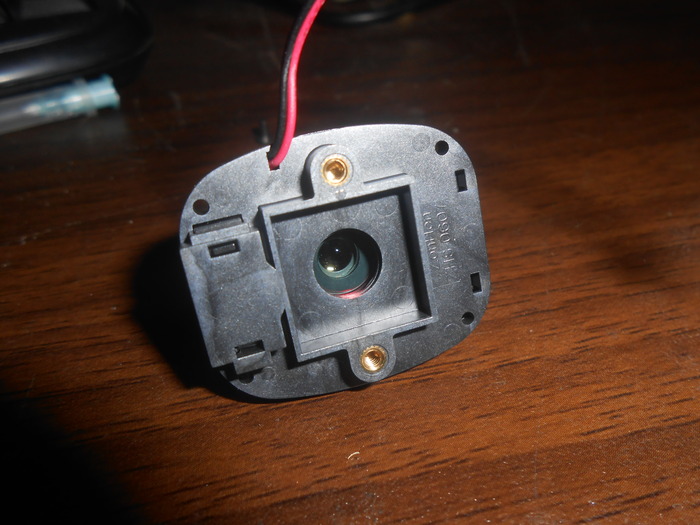

Красный отблеск, это стекло - инфракрасный фильтр

Он тут подобран таким способом, что и паразитных инфракрасных цветов в картинке не дает при свете дня. И отлично пропускает свет ИК-подсветки ночью.

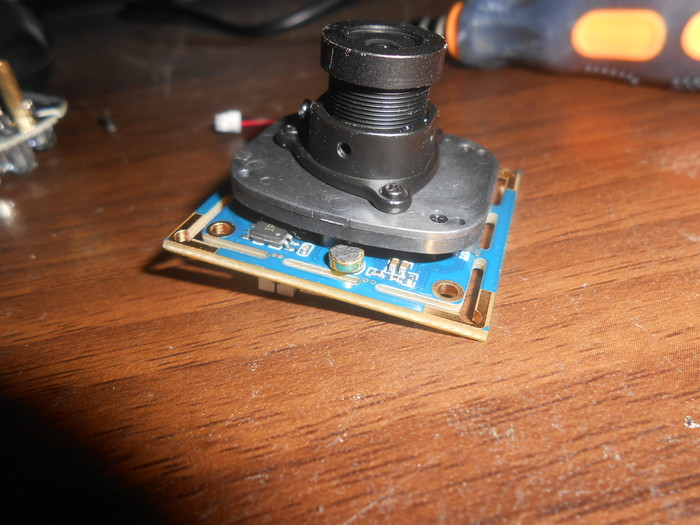

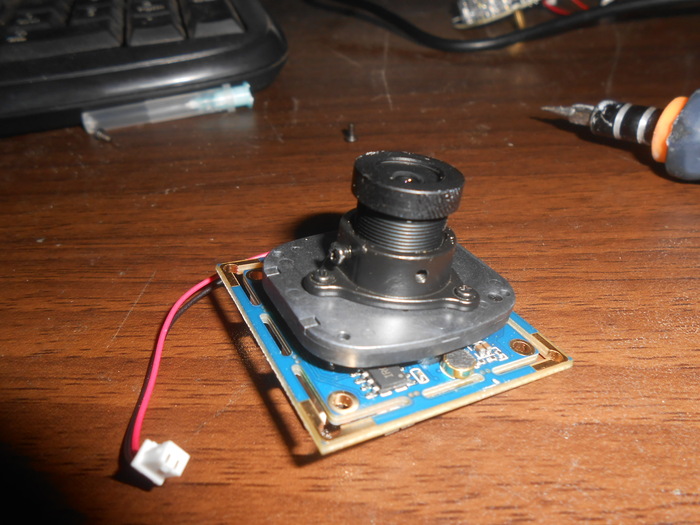

Этот болтик, который торчит сбоку влево -  закрепляет наш объектив, мы можем его немного открутить и подстроить резкость до того уровня, который нам нужен и закрутив винт, оставить его в таком положении навсегда (или до следующей подстройки)

Но давайте же глянем что же за датчик там в середине, к которому идут два провода? Откручиваем три болтика.

И повертев его в руках, я понял что мне не узнать что же это за датчик. А разбирать дальше модуль, желание нет. Чтобы не повредить. (написал производителю этот вопрос прикрепив фото, возможно дадут ответ, а то очень интересно стало) )

Производитель заявляет что камера отлично работает с Windows, Linux, Mac-OS а также с Android смартфонами в которых есть функция OTG и UVC. Лично я пока проверил работу на Виндовс, подключил и ноутбук сразу установил дрова и определил устройство как HD USB CAMERA. Обожаю когда так, не нужно искать драйвера в интернете (а то валяется у меня китайская ноунейм вебка, к которой я так и не смог найти драйверов в интернете). Для захвата видео и записи я использовал программу KVYcam. Камера пишет в 720р 30FPS -  Это её максимальное разрешение. Проверил подключение через USB удлинитель 1,8м - работает, каких либо задержек не заметил (если они и есть то их может заметить только спец по видео наблюдению, наверно)
После приезда она работала у меня 6 дней в режиме нон стоп, Программа захватывала видео и писала его в файл mp4. Было интересно проработает ли. Проработала и работает дальше. Перегрева не было.

На сайте производителя цен не было, только ссылка на Амазон, но что то там покупать не хотел. Тогда я обратился к саппорту и они меня направили на их магазин на али. Чему я рад, так как даже использовал кэшбэк)

Минусы
1 - При плохом освещении, когда света мало, но не настолько чтобы включилась подсветка и ночной режим, видно помехи в изображении, но чего хотеть то от 1 мегапикселя (хотя на объективе написано 3MP, но на сайте пишет 1.0MP)?
2 - Для многих будет минусом отсутствие корпуса, но есть варианты и в корпусе.

(себе я брал именно этот вариант, так как хочу сделать корпус сам, на 3D принтере + хочу попробовать сделать стойку для самодельного "микроскопа" с инфракрасной подсветкой, чтобы можно было делать диагностику плат, если получится - круто, нет тогда камера пойдёт чисто на видеонаблюдение в офисе (а то начали пропадать кое какие вещи с офиса))

3 - небольшая дальность ИК-подсветки, в помещении её хватает, на улице не очень (на видео видно работу в помещении и снаружи)
4 - всего 30 кадров секунду, даже при минимальном разрешении. Из-за чего есть размытость быстро движущихся объектов.5 - Цена (спорный минус) для многих может показаться большой и неоправданной, но как по мне - она нормальная + я использовал кэшбек сервис и вернул себе 8,5 процента. Тобишь камера мне обошлась в 36,6 долларов.6 - минимальная рабочая температура -10 градусов по цельсиюПлюсы

1 - Хороший контраст, особенно в ночном режиме
2 - Отсутствие корпуса, так как мы можем спроектировать ЛЮБОЙ корпус самостоятельно и распечатать его на 3D принтере
3 - Запись в 720р
4 - Отличная видимость в помещении при ночном режиме
6 - Автобаланс света, (Яркость, контрастность, насыщенность, оттенок, резкость, гамма,

Баланс белого, Контраст подсветки, Экспозиция) на видео видно когда я очень близко подношу светлые предметы на камере, она подстраивается и нет паразитного засвета.

7 - Цыфра. Хотя есть и дешёвые камеры от 10 долларов для видео наблюдения но они аналоговые.
8 - USB Video Class - лучше прочитать тут

9 - Низкое энергопотребление, всего 100mA~120mA и 5 вольт

10 - Качество. Печатные платы добротные, пайка хорошая. Пластик не воняет. Качество радиодеталей судить не могу, покажет только время. Но думаю если не поскупились на хороший текстолит значит и компоненты тоже не УГ. USB кабель тоже добротный, толстый. Штекер не пластик а твёрдая резина, сами провода в кабеле тоже не тонкие, шанс их переломать при скручивании - мал
11 - не нужно искать драйвера (по крайней мере на виндовс) при подключении к ПК они автоматически ставятся.

12 -  не нужно покупать DVR recorder. Достаточно старенького ПК с USB 2.0 и винтом на 120-250 гб или RaspberyPi и ей подобные одноплаточники с установленным линукс с флэшкой.

13 - Встроенный микрофон. Мелочь, а приятно
14 - YUY2 и MJPEG форматы сжатия, опционально

Итог:
В общем. Камерой я доволен, более чем. Конечно еврей внутри меня негодует, хотелось бы большего и за меньшие деньги. Но что то я очканул брать ноунейм. Ну и камера своих денег стоит imho (тьфу-тьфу чтоб не сглазить), пока что не разочарован. Дальше будет видно.
Посоветую ли я кому нибудь? ХЗ. После нескольких неприятных случаев, дал себе обещание никому ничего не советовать покупать. А для себя я выбор сделал. Обзор информации ради. Может кому то будет интересно.
Чуть позже, смоделирую корпус и стойку для "микроскопа" тогда возможно запилю ещё один пост. А ещё мне обещали завтра-послезавтра подогнать смартфон с OTG попробую подключить и потестить. Ну и линукс какой нить нужно накатать на один из моих ПК. Ведь обещали работоспособность и с линухом. Надо проверить. Это пожалуй запишу чисто в видео и закину на канал. Если будет интерес выложу и сюда.

P.S. За орфографические и грамматические ошибки прошу не пинать. Мой родной язык - украинский. Русский выучил общаясь в рунете.
