Здравствуйте!

Приобрёл, в качестве управляющей платы для 3D принтера, Arduino Mega 2560 с 16u2 + Ramps 1.4.. При первой попытке залива прошивки Marlin столкнулся с проблемой: avrdude: stk500v2_ReceiveMessage(): timeout. После нескольких часов, чтения форумов, получилось залить прошивку. После заливки прошивки, плата несколько раз подключалась через pronterface, а также заливались другие версии Marlin. После сборки принтера, и подключения питания на Ramps, принтер перестал подключаться к компьютеру, и последующие попытки перезалить прошивку, выдавали одну и ту же ошибку avrdude: stk500v2_ReceiveMessage(): timeout. Что было сделано, на данный момент для решения этой проблемы. При этом плата отображается в устройствах.

1. Смена кабеля (длинный/короткий)

2. Нажатие клавиши Reset

3. Замыкание и размыкание перемычки Reset - en

4. Перезаливка бутлоадера через ICSP на Atmega2560. Пробовал разные загрузчики, разные конфигурации фьюзов.

5. Перезаливал загрузчик через Flip на 16u2

6. Менял компьютеры (3 штуки)

7. Менял версии Arduino IDE

8. Перезаливал загрузчик на 16u2 через ICSP с разныим фьюзами

В качестве программатора использовал Arduino UNO. При всем, при этом плата работает. Прошивка заливается через ICSP. На экране отображается температура, стол и экструдер греются, моторы управляются через шаговики.

У меня сложилось мнение, что по какой-то причине, 16u2 не передает данные на atmega2560. При отправке сообщений через монитор серийного порта мигает светодиод RX. При попытке подключиться через pronterface один раз мигает RX.

Можете подсказать, в какую сторону копать, дабы избавиться от этого недуга?

Лог Arduino ide добавляю в комментарии. Спасибо

Решил я найти подставку для китайской ручки для жал T12  и долго подбирал недорогую подставку.

В итоге выбор пал на Rexant 12-0306 которую я доработал и теперь подставка выглядит так:

В ней оказалась лишней внутренняя пружина которая касалась жала.

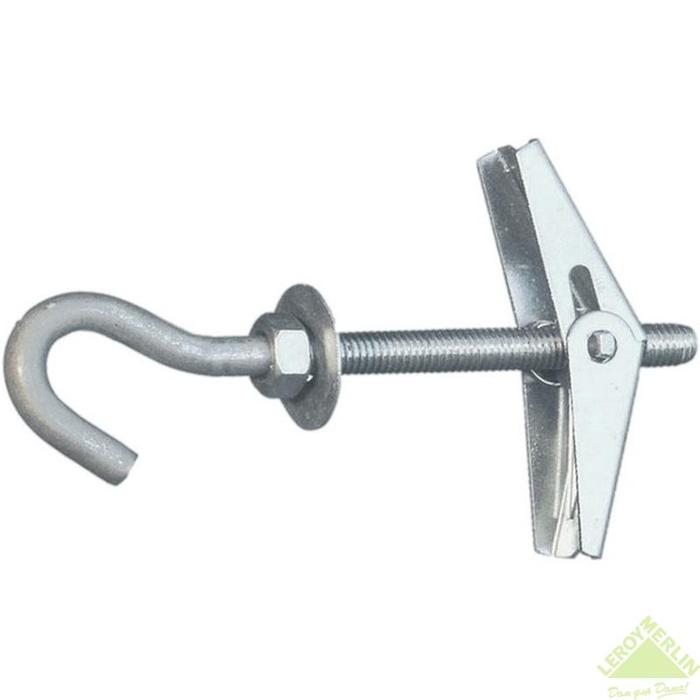

Вот и пришлось её убрать... а в место неё поставить винт от изделия: Дюбель складной пружинный с крюком М5

а также:

• Гайка М5 — 2 шт.

• Гровер М5 — 2 шт.

• Шайба увеличенная М5 — 2 шт.

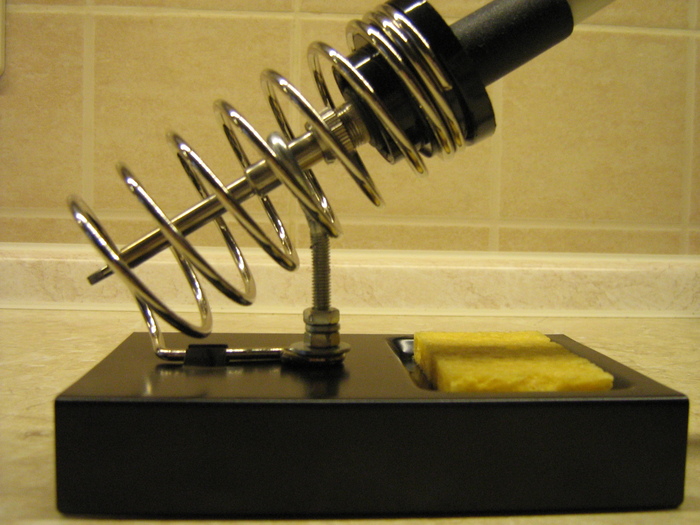

Винт с крюком я по месту загнул и немного укоротил, затем соединил всё вместе и получилась удобная подставка:

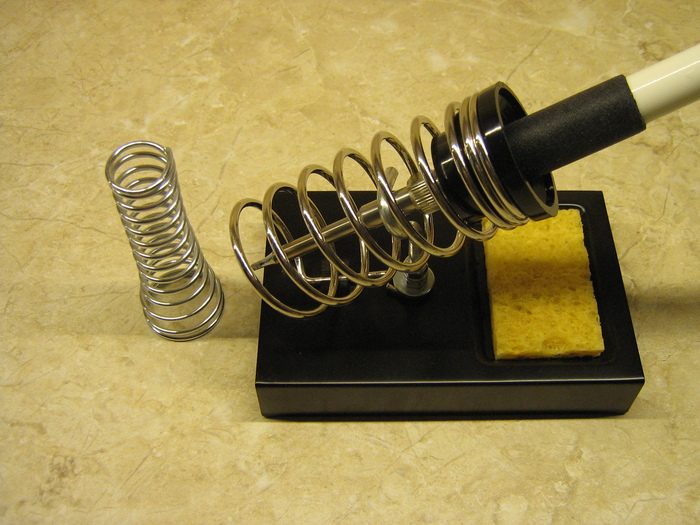

Вот фото с лишней пружиной.

Дополнительная информация здесь.

Создавал я как-то пост с вопросом про LED подсветку телевизора. Было предложено несколько вариантов, я остановился на самом простом в реализации. По просьбе @dorvei, выкладываю свою реализацию. На истину в первой инстанции не претендую, просто делюсь своим решением.

Железо.

LolinV3 DevBoard, aka NodeMCU:

ИК-датчик Vishay TSOP4838:

5В реле:

Прошивка ESP Easy, build R147. Прошивал через ESP8266Flasher, как это делать и подключать к Wi-FI подробно описанно здесь.

Подключение.

На ИК-датчике 3 ноги: 1 - выход (OUT), 2 - минус (GND), 3 - питание (Vs). Питается он, как и реле, от 5В.

Порядок подключения следующий:

1 нога - на пин GPIO-02 (D4);

2 нога - на пин GND (минус);

3 нога - на пин VIN (5В).

Реле подлючаем следующим образом:

Пин GND - на пин GND (минус);

Пин 5V - на пин VIN (5В);

Пин In - на пин GPIO-00 (D3).

Работа с прошивкой.

После того, как залили прошивку, подключились к Wi-Fi и подключили датчик, требуется настроить ПО. Для этого подключаемся к своей NodeMCU и видим такую картинку:

Переходим во вкладку Hardware, там надо настроить пин GPIO-02 на вход, пин GPIO-00 оставляем по умолчанию:

Далее, переходим во вкладку Devices, там видим список устройств. На данный момент он будет пуст, и это надо исправить. На любом номере нажимаем кнопку Edit и в списке устройст надо выбрать Infrared Input - TSOP4838:

В пункте 1st GPIO указавыем пин GPIO-02. Нажимаем Submit чтобы подтвердить изменения.

Далее варианты решения расходятся. У меня подсветка включается красной служебной кнопкой, выключается - синей, так они больше нигде не успользуются. Пробовал я привязывать к кнопке включения, но телевизор иногда на нее не срабатывает, и получалась ерунда с подсветкой. Я опишу свой вариант.

Чтобы привязать кнопку, надо узнать какой код она отсылает. Для этого переходим во вкладку Tools, и нажимаем кнопку Log. Жмакаем на красную служебную кнопку и в логе видим код (выделено красным). Тоже самое проделываем с синей кнопкой (выделено синим). Коды лучше записать.

Далее в той же вкладке Tools надо нажать на кнопку Advanced и в самом низу поставить галочку напротив пункта Rules:

Жмем Submit, чтобы подтвердить изменения. После этого в верхнем меню появится пункт Rules, нам тудой. В октрывшейся вкладке записываем следующий код (подставляя свои значения полученных кодов):

Жмем Submit, чтобы подвердить изменения. Можно перегрузить модуль для пущей уверенности.

После всех проделанных манипуляций подключаем свою LED-ленту и жмем на привязанные кнопки, чтобы проверить работспособность. Если все работает - поздравляю, Вы все сделали правильно.

На последок прикреплю результаты своей работы. За плату не пинайте, я не электронщик. Тем более, что она прикрепленна на заднюю стенку ТВ и глаза никому не мозолит.

P.S. Если у кого возникнет вопрос "Почему NodeMCU, а Ардуина?", то отвечаю - у меня установленна система "умный дом" и моя подсветка в придачу к пульту управляется по Wi-Fi.

Извините за ошибки, спасибо за внимание.
