Возникла у меня потребность настроить видеонаблюдение через камеру за участком без интернета и электричества, удаленным от цивилизации на несколько километров. Много денег на проект не предусматривалось, но был знакомый, который готов разместить камеру у себя в области видимости за несколько километров от участка. Готовые решения стоили как крыло от Боинга, поэтому пришлось поработать своими ручками.

Я заказал объектив, о котором идет речь, с невероятными характеристиками: фокусное расстояние 50мм для матрицы размером 1.2" или 2/3" дают дикое увеличение картинки. Хотел написать, что офигенный зум, но фокусное расстояние фиксированное, зума нет. Зато стоит относительно недорого для решения поставленной задачи и решение получилось очень неплохим по качеству.

Но только в сказке все сбывается по взмаху волшебной палочки. В реальности оказывается, что объектив довольно большой и в обычные корпуса если и помещается по длине, то ему что-то обязательно мешает: либо кругляш на стекле, которым защищают стандартную линзу от засветки, либо маленькие размеры окошка защитного стекла.

Китайцы сейчас стали умнее и начали приводить спецификацию чтобы покупатель хоть немного понимал о чем идет речь. Но теперь видим что новая проблема с этим объективом заключается в том, что расстояние от задней линзы объектива до матрицы камеры должно быть 6мм. IRCUT от обычных камер, на которые монтируются объективы, не всегда может обеспечит такое расстояние.

Но с другой стороны, в результате экспериментов я остановился на том, что мне не нужна ни подсветка, которая бесполезна на таком расстоянии, ни датчик освещенности. И, как следствие, не нужен переключаемый IRCUT для перехода в ночной режим. IR фильтр уже приклеен на объективе и это прекрасно. И днем и ночью он нам нужен для обеспечения цветопередачи, если не будем пользоваться IR подсветкой. Как бонус даже ночью все будет цветным. Теперь нужна предельно чувствительная матрица чтобы в ночное время как можно лучше видеть без подсветки. Из бюджетных решений это нам обеспечит матрица IMX335. Ночью этот сенсор творит чудеса.

Я выковырял модуль из новой камеры. Выбросил IRCUT фильтр и закрутил объектив на вот такое крепление, которое можно найти на Али по ключевым словам M12 Mount Lens Holder Bracket.

Вот такая вот конструкция получилась на промежуточном этапе:

Но чтобы камеру разместить на улице нужен еще герметичный корпус. Стандартные корпуса, как я уже говорил, не подходят. Перебрав все барахло в хозяйстве я остановился на следующем варианте.

Да, это корпус от советского счетчика, на котором я заменил стекло, заклеив новое на герметик.

Чтобы закрепить модуль камеры, я просверлил сверлом 1мм отверстия и тупо вкрутил в отверстие проставки от камеры. Сами проставки и нарезали себе резьбу при вкручивании несмотря на то, что пластик очень жесткий и крошится. Держатся нормально в общем.

Вот что в результате дает эта камера.

(время не правильное, на самом деле скриншот сделан днем)

(время не правильное, на самом деле скриншот сделан днем)

К сожалению тестовые изображения пришлось делать через окно, которое мягко говоря не является примером чистоты. Возможно, без этого результат был бы еще лучше.

А вот так выглядит фото c телефона.

Дальше сравним что даст нам сегодняшний объектив в паре с IMX335 ночью.

День:

(тут время уже верное)

Ночью к сожалению волшебства не произошло и там, где света нет совсем ничего мы толком не увидим:

(тут время уже верное)

Но вот если в объектив попадает хоть немного освещения, то начинается настоящее волшебство:

Напомню, что во время съемки последнего скришнота на часах полночь, на небе кромешная тьма, а до сцены съемки несколько сотен метров. Как по мне, результат очень и очень неплох. Для моих задач этого решения более чем достаточно.

На немасштабированной картинке с камеры при желании можно прочесть номера. Пять мегапикселей как-никак.

А чтобы отполировать функционал, перешиваю камеру. Мой модуль камеры на процессоре gk7205v300 отлично поддерживается проектом OpenIPC.org . Скачиваю под свою плату прошивку из репозитория github.com/OpenIPC/coupler и подсовываю как обновление. Все! Теперь на камере вместо всяких китайских облаков есть поддержка человеческих возможностей для подключения к камере из интернета: zerotire, wireguard, telegram и даже ssh. И главное, что управлять камерой через веб интерфейс можно из любой ОС, любого нормального браузера и даже с мобильного телефона.

Где купить

Можно купить отдельно модули камеры на отличном SoC 7205v300 и топовом IMX335 без доставки за 30$ или за 34$ с WIFI:
https://aliexpress.ru/item/item/32964731240.html

Но как по мне, так выгоднее взять готовую камеру в сборе с POE, микрофоном, динамиком и отдельной платой усилителя. Мне пишет цену 30$ + 9$ доставка:
https://aliexpress.ru/item/item/1005004413186907.html
( только что проверил, оказалось что там скидка ближайшие дни и камера с такой начинкой стоит вообще смешные 27$ )

Да, я брал их по ссылке и проверял. Продавец не обманывает по начинке. Внутри плата камеры именно с этим оборудованием, SOC и сенсором. Единственное что смущает, герметизация в области динамика (вроде как есть, но не внушает доверия... но он все равно внизу).

И вдогонку поделюсь еще отличным выбором, если ничего не хочется колхозить, но нужна отличная чувствительность ночью, то стоит брать такой комплект с линзой F1.0 (цена 43$ с POE):
https://aliexpress.ru/item/item/1005004336808011.html

Офигенный зум Объектив 50mm за 18$ + 6$ доставка :
https://aliexpress.ru/item/1005004582976578.html

Крепление объектива 5шт за 4.5$:
https://aliexpress.ru/item/32567879004.html?

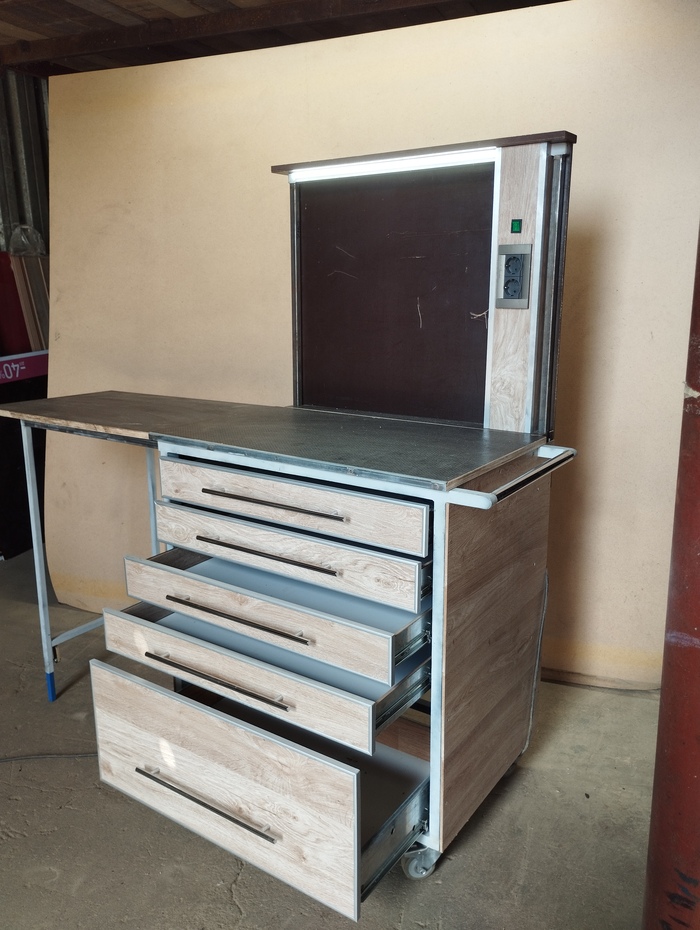

Другу сделал инструментальный столик- мини верстачек. Бюджет маленький. Куплены направляющие для ящиков, ручки- рейлинги, две петли и светодиодная лента. Все остальное либо б/у , либо выпросил ненужное. Готовьте помидоры, я потерплю.

Делаем мангал по себестоимости, дешевле чем в магазине(Часть 2)

Сначала поговорим про себестоимость, а затем уже про размеры и дырочки.

В прошлый раз я выложил себестоимость сразу 3ёх мангалов, это моя ошибка. Трудно было понять стоимость резки и стоимость металла, поэтому начался срач, что лазерная резка это очень дорого и нужно всё делать болгаркой.

Рассмотрим мангал 480х280х140х5мм(тот, что на фото сверху).

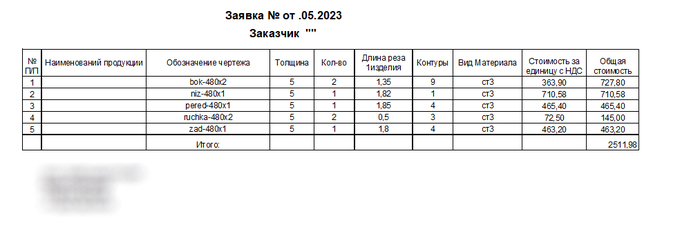

У меня есть 2 счета. В первом мне рассчитали стоимость стали вместе с лазерной резкой, отсюда мы берём стоимость мангала: 2511,98 руб.

Во втором счёте написана стоимость лазерной резки: 163,80 + 82,58 + 91,40 + 59,00 + 89,20 = 485,98 руб.

Итого: Мангал 480х280х140х5мм стоит 2511,98 рублей, из них лазерная резка - 485,98 рублей и сталь 5мм - 2026 рублей

Стоимость стали можно не рассматривать, вы можете принести свою. Получается, что изготовление стоит меньше 500 рублей.

Почему-то я очень сомневаюсь, что если вы принесёте лист 5мм сварщику, то он вам его нарежет и сварит за 500 рублей.

С себестоимостью всё, вернёмся к дырочкам.

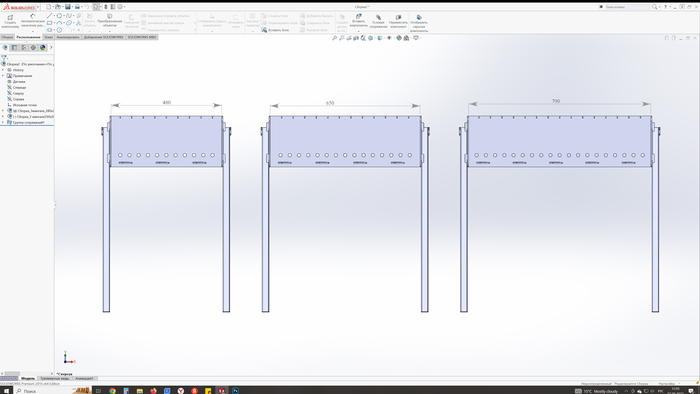

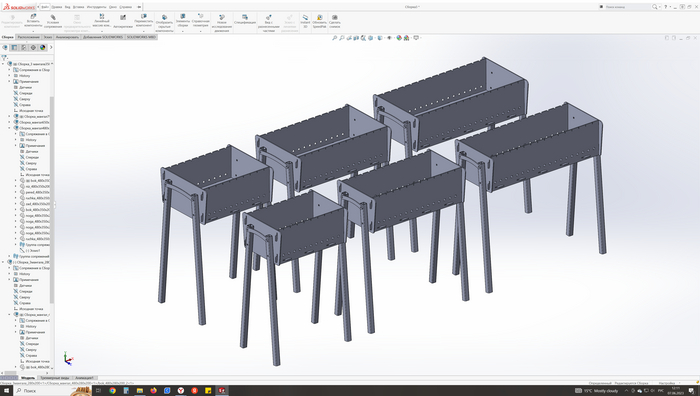

Я сделал чертежи мангалов высотой 200мм с дырочками.

Это 6 мангалов разной длины и ширины.

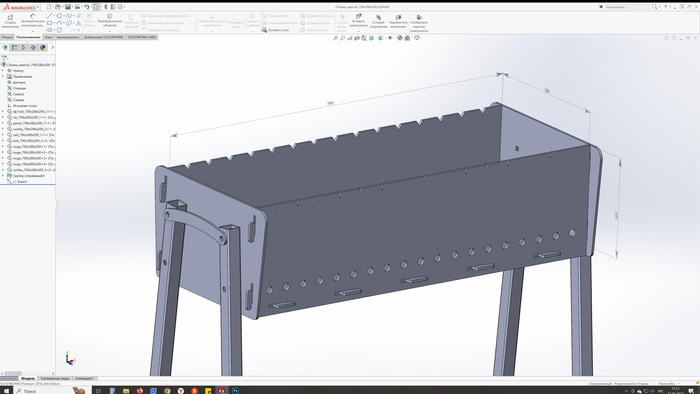

Вот так выглядят детали:
