Итак, началась жара, регистратор с завидной стабильностью, раз в неделю, стал уходить в кому. Проверка диска на SMART ничего не дала, в логах числилось сухое Abnormal shutdown. Чистка, глажка, уговоры и заговоры не помогали, а так как регистратор стоит в помещении где нет кондея, то открытая форточка не помогала. Ставить бытовой вентилятор не вижу смысла, еще больше пыли, да и гонять теплый воздух по кладовке нет смысла.

Было принято решение сделать реле для перезагрузки регистратора если он не пингуется.

Суть поста: где взять реле за один день? Ближайшее было найдено в Москве, затем на Али (с сомнительной программой), все это долго и дорого.

Так как рядом с регистратором стоял сервер на WIN, в уме всплыла байка про выдвигающийся CD-ROM, который нажимал на кнопку сброс. С полки взят старый привод, разобран, убрана резинка с привода и в параллель моторчику открывания припаяно реле на 5V. Щелкает! Но на 2с открывания, затем пауза 0,5с и еще 2сек закрывания, не пойдет, так можно и регистратор спалить. Достаем конденсатор, добавляем на реле в надежде получить четкое зависание на 5сек – нифига, релейный ключ не тянет кондёр, что же, включаем реле через диод, вуаля, 2сек отключения питания 12В на регистратор получены, программа для cmd написана, включая email уведомление об отключении и лог результатов пинга каждые 15 минут в файл.

Пост не о правилах охлаждения помещения и обслуживания техники, согласен заранее – надо решать кардинально, суть поста про то, как за день сделать реле управляемое из cmd.

На вопрос – зачем там компьютер отвечаю сразу – распознавание номеров для открывания шлагбаума, реле расположено прямо в камере, но это уже другая история.

Холодных процессоров и чистых вентиляторов вам.

@Echo off

echo PING VIDEO REGISTRATOR

:start

TIMEOUT /T 900

ping -n 2 192.168.0.8 | find /i "TTL=">nul

if %errorlevel%==0 (

echo PING %date% %time% >>C:\log_ping.txt

goto start

) else (

echo REGISTRATOR NOT WORK %date% %time% >>C:\log_ping.txt

"C:\Program Files (x86)\CD Eject Tool\CD Eject Tool.exe" -o D

c:\blat\blat.exe -body "CRASH VIDEO REGISTRATOR" -u mail@domen.ru -pw password -to "admin@adminich.ru" -f mail@domen.ru -charset utf-8 -s "DOM" -server mail.server.ru

goto start

)

Приветствую, пикабушники. Сегодня я расскажу о своем небольшом проекте, который любой сможет повторить, приложив немного усилий и навыков по пайке. Сразу покажу, что вышло у меня, дабы имелось представление, о чём идёт речь.

Вот такая вот мини-лампа. И она действительно "мини" - размеры 20х20х80 мм. При этом потребляет она всего лишь 230 мА в самом ярком режиме, благодаря чему питать её можно от всего, где есть порт USB.

Инструкция по сборке

Итак, если вы заинтересовались — продолжим. Для сборки нам понадобятся следующие компоненты:

— микроконтроллер ATtiny85;

— модуль сенсорной кнопки на микросхеме TTP223;

— светодиоды WS2812B (6 штук);

— распаянный microUSB/USB-C вход;

— 1 резистор номиналом 100-500 Ом;

— электролитический конденсатор (напряжением от 10В, ёмкость чем больше, тем лучше);

— программатор ISP (в качестве оного может выступать плата Arduino (UNO, Mega, Nano), либо популярный USBasp).

Всё это можно найти на AliExpress либо в другом месте, где продаются электронные компоненты. Перед сборкой нужно прошить микроконтроллер. Прошивка, инструкции, всё о режимах и управлении найдёте тут. О том, как прошить голый микроконтроллер есть замечательная статья от @AlexGyver тут.

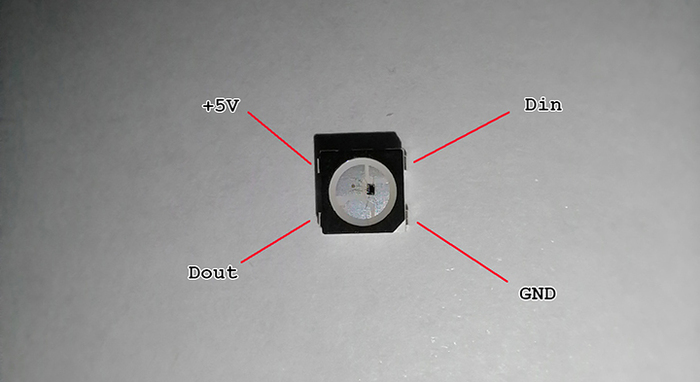

Распиновка WS2812B:

Данные светодиоды необходимо подключать так: все +5V и GND параллельно, к первому светодиоду на вход Din подключить резистор, Dout к следующему светодиоду на Din и так далее по цепочке. Последний светодиод останется с пустым контактом Dout, его подключать никуда не нужно. Я собрал их в виде столбика:

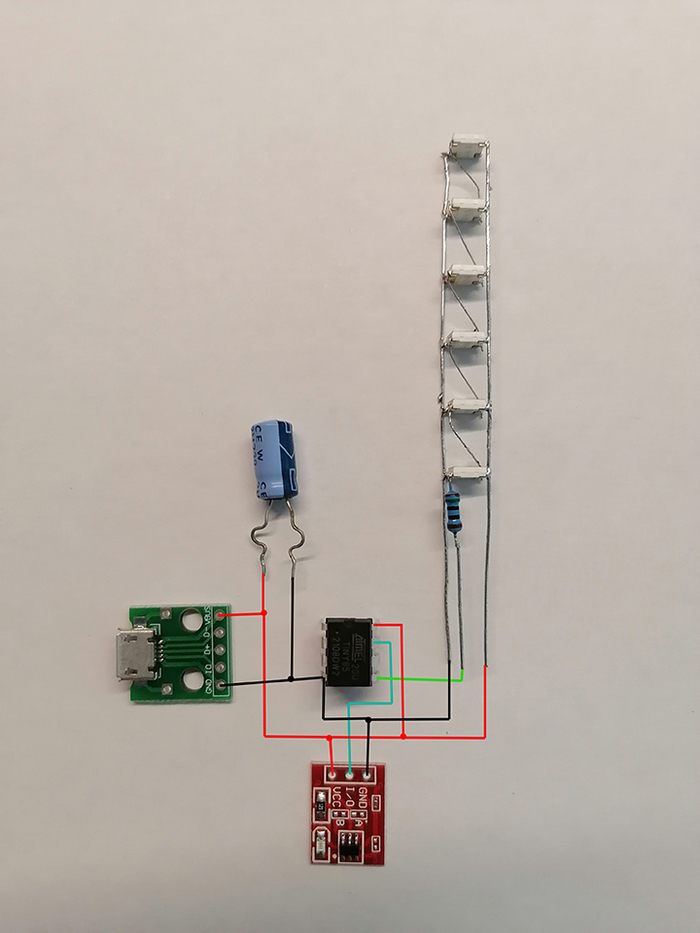

Далее, собираем всё в кучу согласно схеме:

Если всё собрано верно, при подключении светодиоды перейдут в первый режим.

Корпус

Без корпуса всё это, естественно, выглядит как кучка деталек. Дабы исправить это, я смоделировал корпус и распечатал его на 3D принтере.

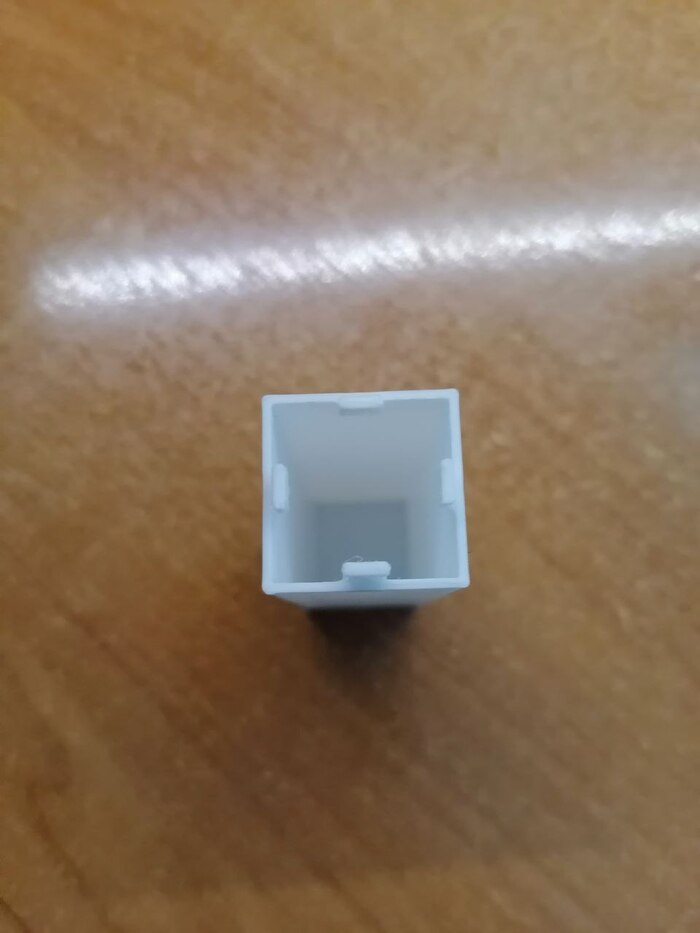

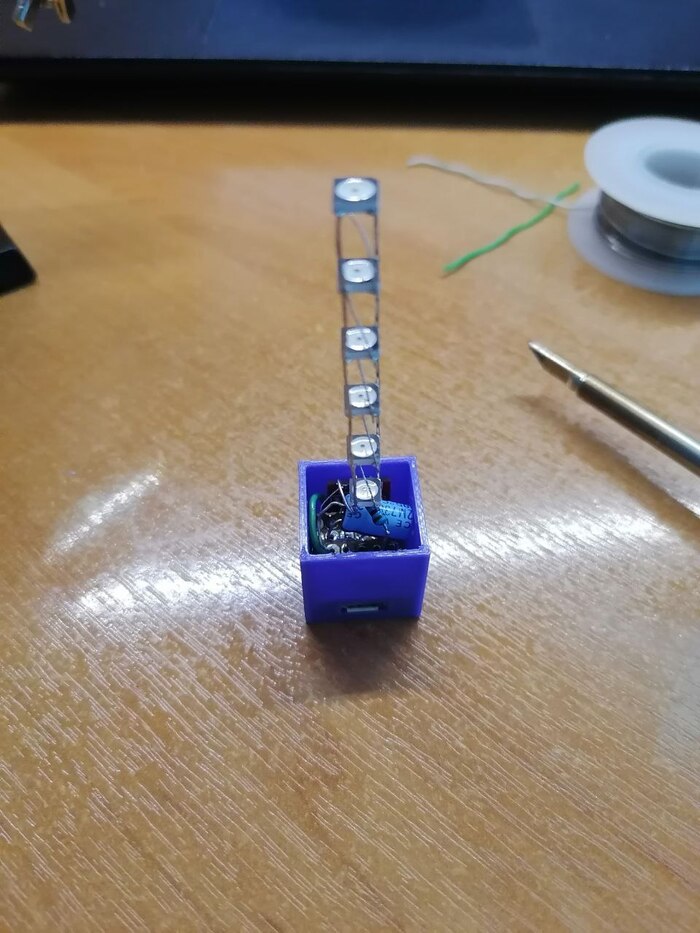

Собрал всё это воедино:

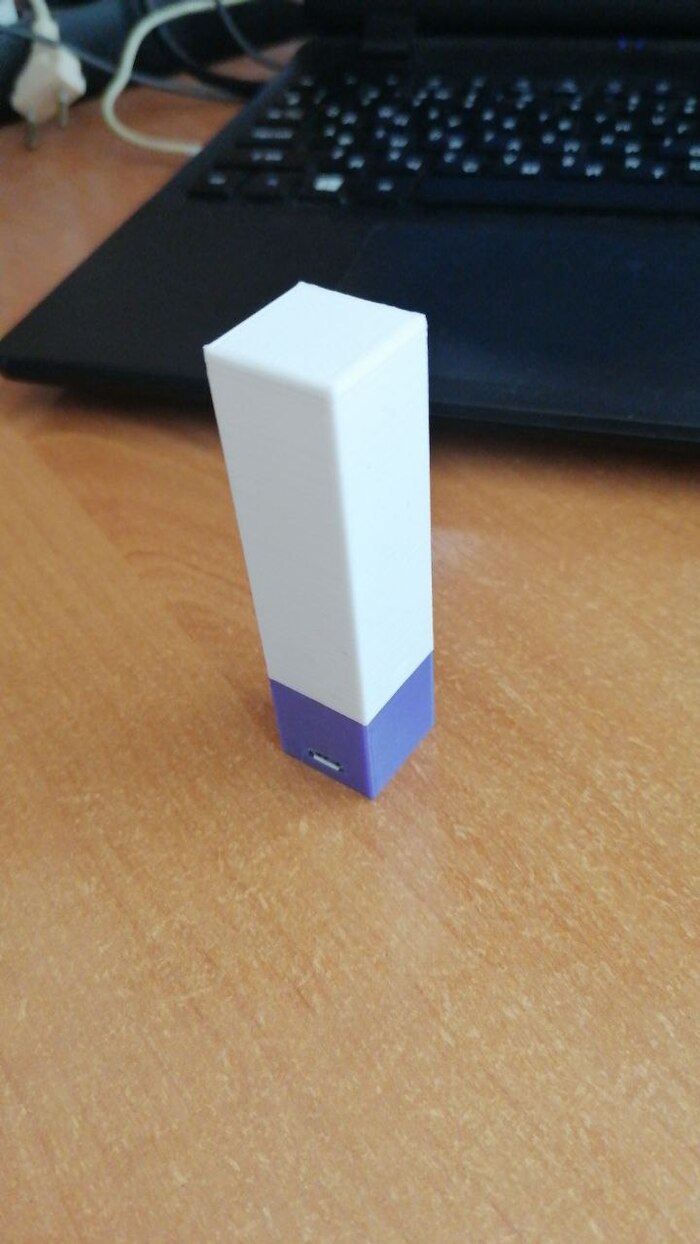

И закрыл крышку:

Готово! Можно включать.

Небольшое видео работы моего любимого режима - "свеча". Камера плохо передает цвет, в жизни, да ещё и ночью эффект очень классный.

На этом всё. Спасибо, что осилили этот длиннопост. Отдельное спасибо @AlexGyver за библиотеки для Arduino.

Вопросы задавайте в комментариях. Если кому-то нужна 3D-модель — пишите в комменты. Спасибо за внимание!
