Разница заметна

Мне кажется, что разница заметна, а в магазине говорили, что только новый покупать брызговик, что ничего уже не сделать.

Спустя час

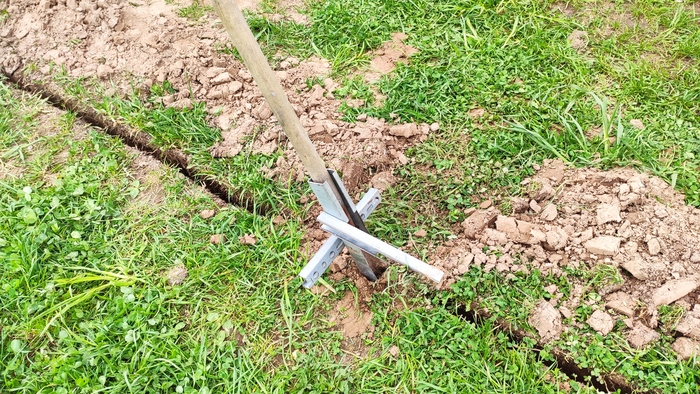

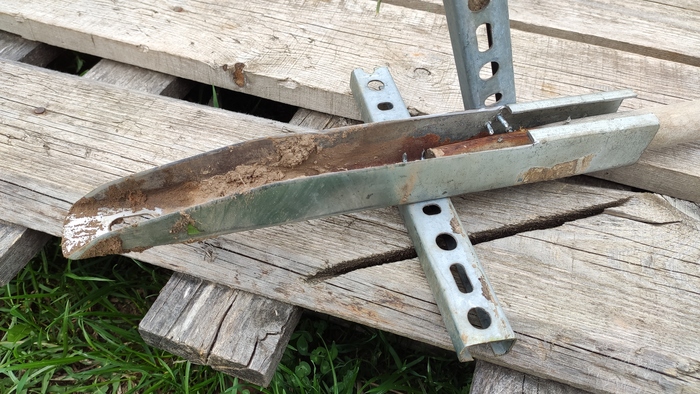

Для изготовления понадобилось: траверса усиленная (для ковша лопаты), траверса (для упора ступни и упора выстукивания грунта), ручка стандартная, УШМ, шуруповерт, набор шурупов.

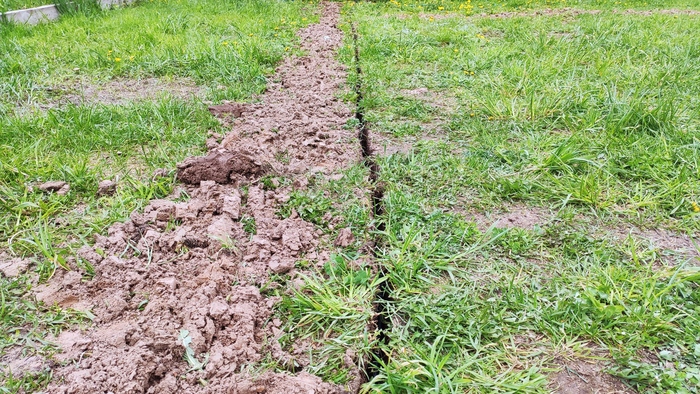

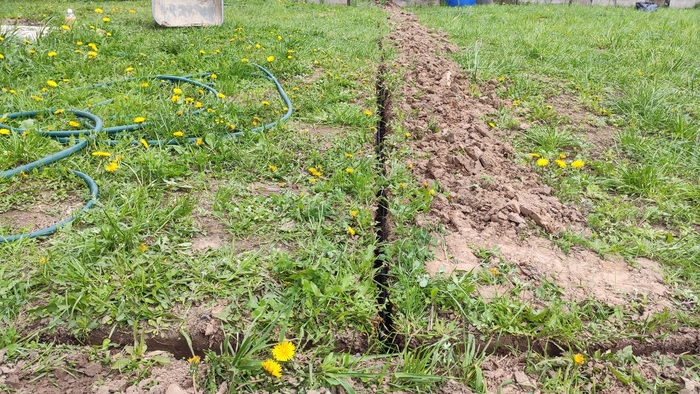

20 метров траншеи за 3 часа. Упор для выстукивания грунта придумал через 3 метра после начала работ. После этого процесс пошёл быстрее, почва сильно глинистая.

Видел вариант исполнения из круглой трубы. По-моему, профильная подходит лучше. Т.к. корни растений по бокам срезаются, легче поднимать лопату из земли.

10 из 10. Инструмент полностью отбивает затраченные 20 минут на изготовление.

Спасибо за внимание.

П.С. Засыпка грунта в траншею с помощью мотыги 1 час.

Вот он, виновник торжества. Конечно же, так просто его не подключить, так как в Raspberry Pi такого разъема нет. Вообще вариантов подключить дисплей к RPi два - это DSI и HDMI. Первый вариант отпадает, так как протокол MIPI закрытый и простым смертным недоступен. Поэтому остается HDMI, дающий преимущество в виде подключения не только к Raspberry Pi, а вообще ко всему, где есть HDMI. Теперь вопрос, как же это сделать? Для этого существуют так называемые скалеры - контроллеры дисплея, которые есть в каждом мониторе. Обычно они заточены под конкретный дисплей конкретного монитора, но есть и универсальные. Вот такой нам и нужен. Найти его просто на али, введя в поиске display controller или scaler. Главное заказать под нужное разрешение. Они так же бывают и с разными типами входов, и разным питанием, короче, выбор есть. Я заказал такой:

Питается это чудо от 5В 2А, так что любой зарядник от телефона вполне подойдет.

В комплект к нему можно заказать плату управления и пульт, но мне показалась цена в 5 баксов за такую мелочь слишком высокой, тем более, что пульт мне не нужен, хотя кнопки нужны, но об этом далее. Кстати, данная плата идет со встроенным усилителем звука, то есть она берет звук с HDMI и можно подключить динамики либо наушники, благо порт есть.
Я же решил выжать из нее максимум и заказал еще и небольшие динамики все с того же сайта.

Такие вот небольшие трехваттные динамики.

На фото я отпаял разъемы под динамики и кнопки, потому как планировал подпаивать провода напрямую.

И собрал блок кнопок и индикации:

Естественно, для всего этого нужен корпус (хотя кто-то и может использовать это в виде спагетти из проводов). Так как недавно у меня появился 3D-принтер, я решил напечатать корпус и обкатать принтер. А вообще корпус можно делать хоть из фанеры с гвоздями, было бы желание. Короче, после пары вечеров во Fusion 360 и пары десятков часов печати появилось это:

Тут у меня закончился белый пластик и я продолжил печатать фиолетовым (не покупайте нонэйм пластик из Китая - я подбирал параметры под печать несколько часов) :

Без доводки напильником, конечно, ничего не бывает, но как же без этого?

Друг с другом все крепится путем склеивания. Не стал усложнять жизнь поиском винтов необходимых параметров.

Теперь у меня есть полезное устройство, опыт печати, опыт 3d-моделирования и интересно проведенное время. А готовый "мини-монитор" можно использовать как угодно.

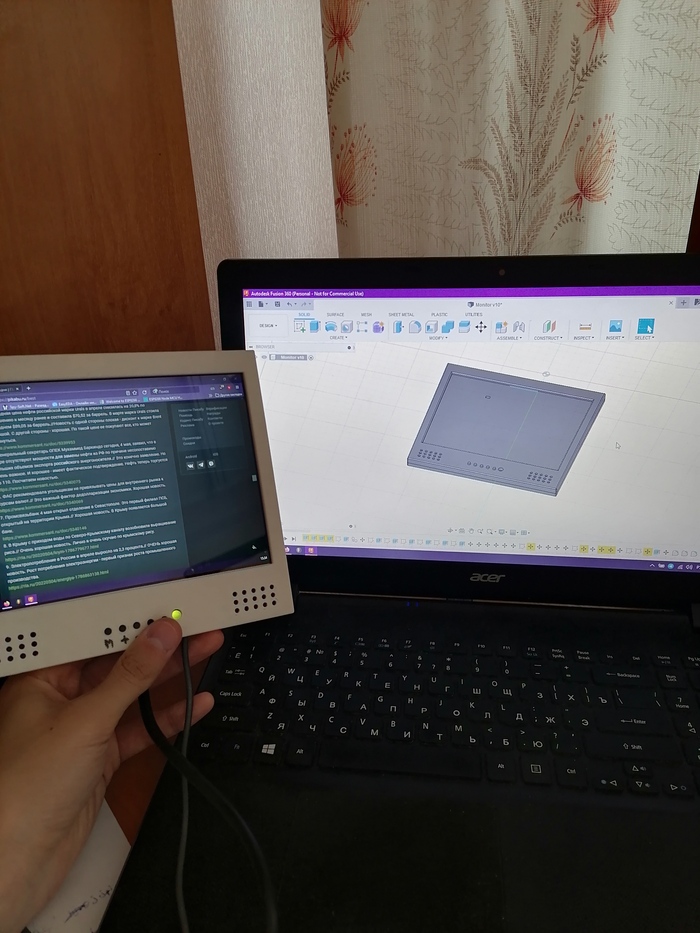

Читая Пикабу, пока моделируешь (конечно, не держа его в руках, а используя какую-нибудь подставку):

Или играя в любимые игры детства!

Осталось лишь придумать крепление.

Всем спасибо, кто осилил прочитать до конца.
