Доброго времени суток, всем кто так или иначе наткнулся на этот пост.

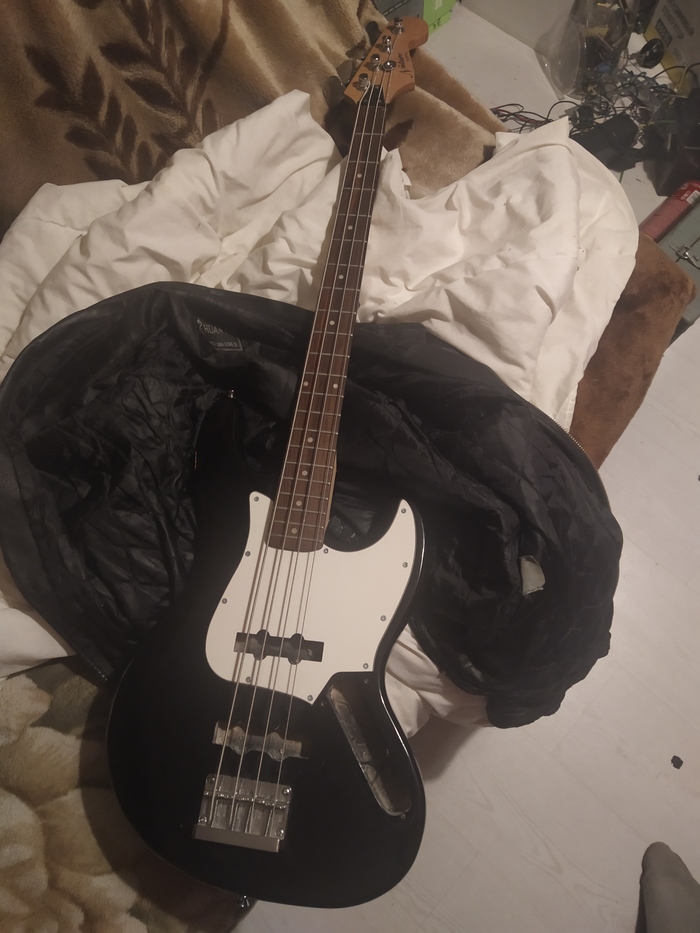

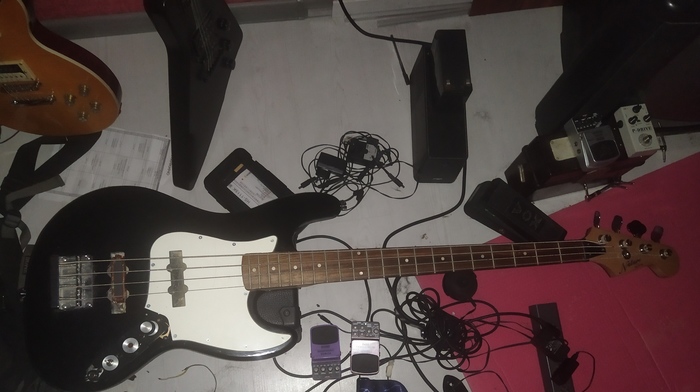

После небольшого перерыва в пару лет (творить ересь не прекращал, но она кажется эволюционирует), решил выложить нечто похожее на прошлые работы, но перенес ближе к другому хобби, а именно: музыке. Купил за тысячу бас, достаточно бюджетная реплика без всего, то есть по сути струны и корпус, осталась только такая фотография, но думаю всё видно

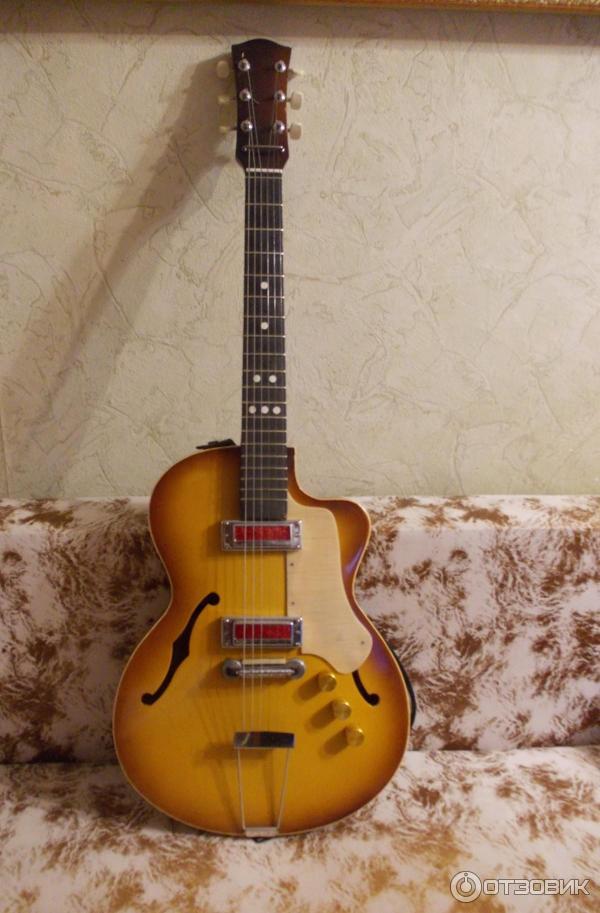

От друга достался звукосниматель от ленинградского АРКТОПА, который в процессе общих усилий по "кастомизации" было решено заменить хамбакером, то есть оригинальный нековый датчик ушел на сий проект, где под нужды был лишен корпуса и стал более открытым, так сказать. Вот с такой, только более убитой гитары, это взято с инета.

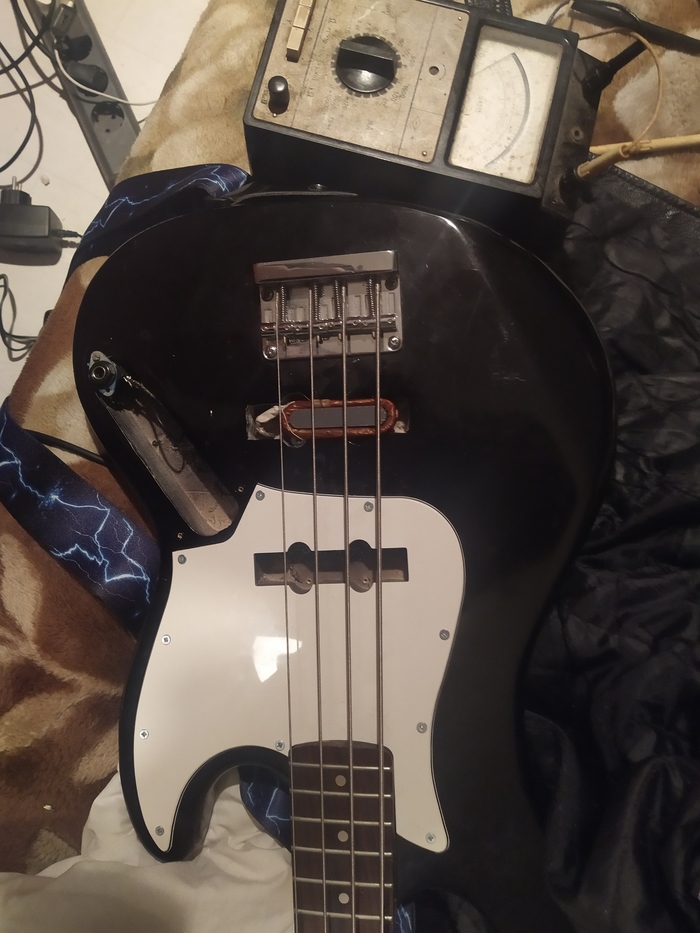

Промежуточный этап для проверки работоспособности

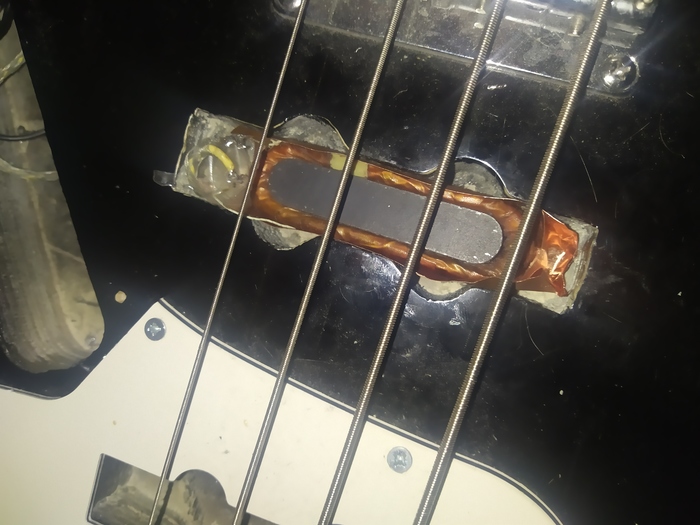

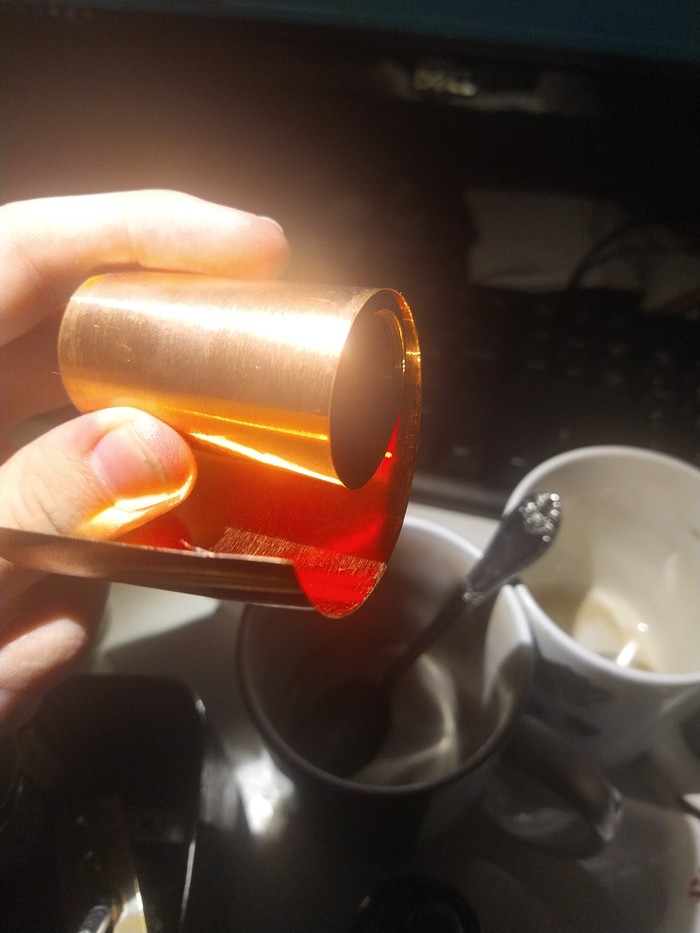

Позже был установлен переменный резистор 250 кОм для регулировки громкости и запаян в заземленный медный короб звукосниматель. Была использована медная лента толщиной 0,1 мм. Второе фото не окончательное, с процесса. Стоит упомянуть что еще пришлось поработать над положением звукоснимателя относительно струн, дабы они давали очень близкий по уровню сигнал от каждой.

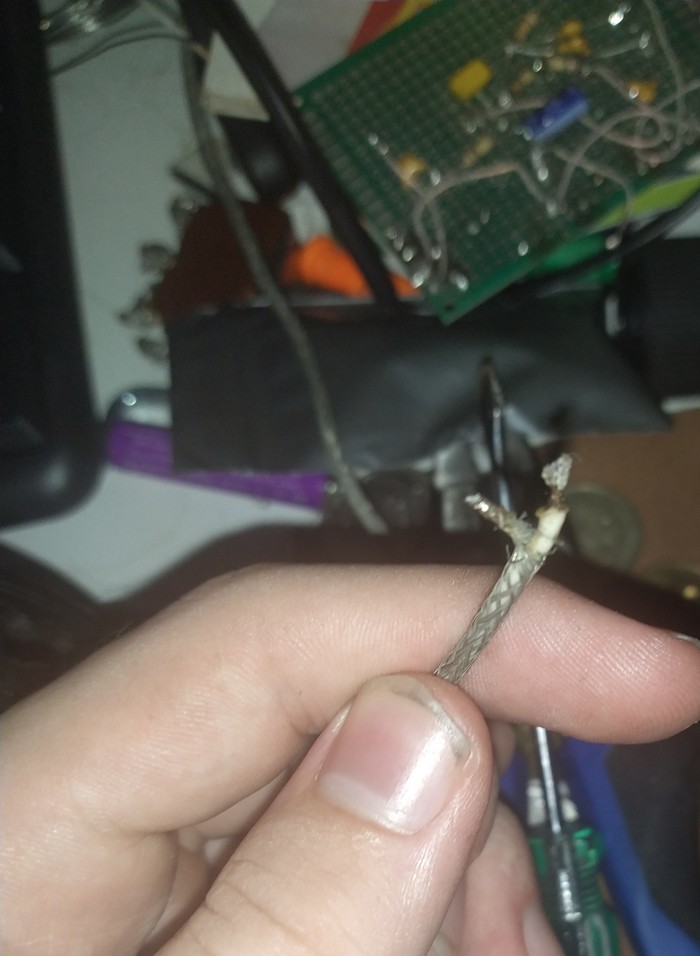

Также был впаян тумблер, который отвечал за "отключение" (чту традиции) без необходимости трогать ручку громкости. Все внутри соединено такими экранированными проводами, то есть медные многожильные, что весьма удобно, т.к. не ломается и сопротивление низкое.

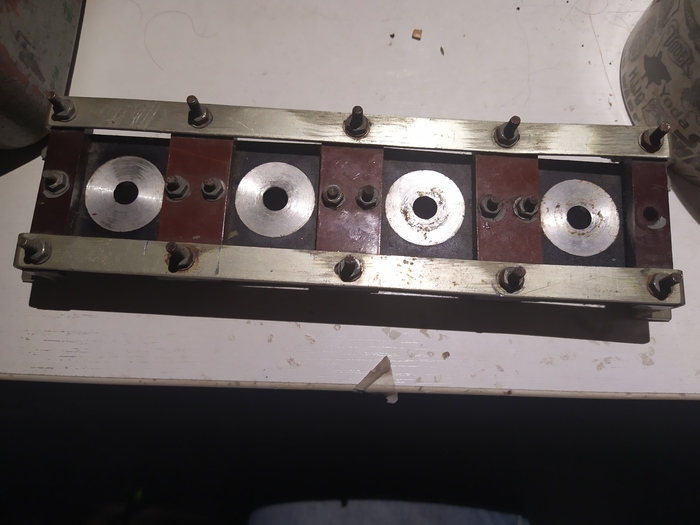

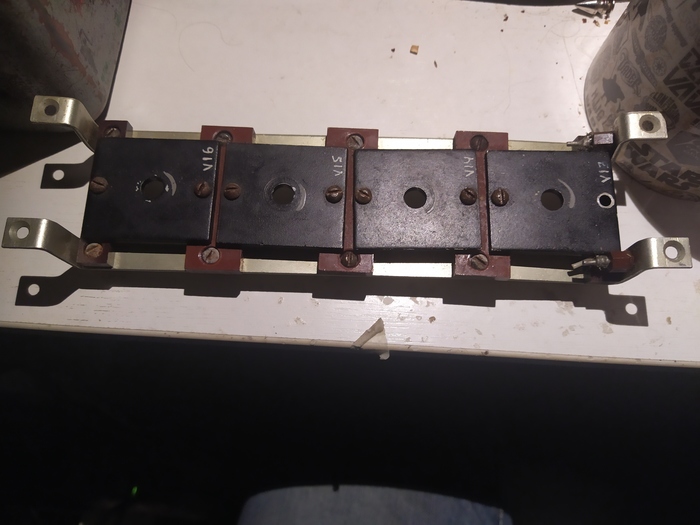

Поскольку оригинальной крышки тоже не было, да и общий вид как адекватный явно не планировался пришлось импровизировать. Под это пошла панель, на которой были вмонтированы диоды, правда большинство болтов заржавели настолько что не помогла даже вд-40, так что пришлось перекусывать бокорезами.

Шипы были установлены в качестве гаек по причине конечности последних, а тут их точно можно заменить подобным решением. На месте средней пластины должен быть держатель для медиаторов, но пока она занимает его место.

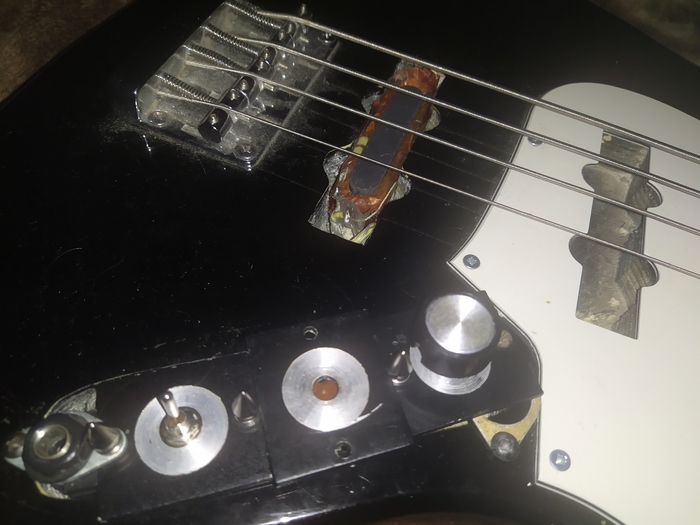

Вот такой инструмент вышел в итоге, на ваш суд!

Коллега по работе подогнал блютуз наушники вот такие:

Были переломлены пополам, порван шлейф, не работала кнопка (vol+) - в процессе ремонта умерла батарея, сломались крепежи кнопок. все остальное в рабочем состоянии. Проверял при помощи альтернативных источников питания.

Вдохновившись предыдущим опытом создания настольной компьютерной колонки для компа из ненужных, не очень нужных запчастей и фанеры решил из подобного же сделать блютус-колонку. Тему оформления ее подкинул тот же товарищ.

Внутренности все были в наличии: плата управления наушников, динамики, дополнительные динамики с дешевых настольных колонок, старый повербэнк на 2600 mAh с фонариком и куча проводков от других старых наушников.

Форм-фактор выбрал простейший - ящик с отверстиями, но с дополнительным оформлением из молочного оргстекла.

Итак, моделирую корпус (с использованием компьютерных технологий :-) :

Получаю развертку поверхностей корпуса:

Убираю лишние поверхности и получаю макет деталей для дальнейшего изготовления их на лазерном станке (ну монитор такой, простите):

Работы по изготовлению корпуса производил в столярной мастерской нашего соседа по офису Алексея. Материалы и оборудование также он предоставил.

Резка фанеры - толщина 6 мм, оргстекло - 3 мм (нет фото):

Готовые (почти) детали. В местах, где не справился лазер пришлось дорезать ножом. Сколов в тонких местах избежать не удалось. Оргстекло в некоторых местах сплавилось на выходе луча и детали не отделились. Доработал гравером с обратной стороны.

Сборка корпуса - клей и гвозди:

Шпкалевка, шлифовка...

Покраска из баллончика в 3 слоя:

Установка платы управления и выдвижных (вот этих вот, как они называются) для крепления ручки. Мог бы и не заморачиваться с этой, немного выдвигающейся ручкой "магнитофона", но мне нравится "заморачиваться" когда есть возможность сохранить хоть небольшой функционал:

Установка панели с кнопками. Кнопки сидят неровно из-за того, что сломаны некоторые защелки, на которых они крепятся. Тем не менее, кнопочки срабатывают и не отваливаются.

Все готово к монтажу акустики, подсветки и элементов питания и включения-выключения:

Монтаж компонентов производил на термоклей - дешево, быстро, практично. Провел тест подсветки. Оную изготовил из 5 светодиодов и 2-х медных контактных полосок. Хотелось охватить большую площадь. Однако, так как в электронике я слабоват, три диода вскоре начали моргать и перегорели. Убрал, поставил блок из 4-х диодов от того же повербанка-фонарика (ого! тут оказывается еще какието резисторы припаяны! )))

На этом этапе безопасные для моего здоровья работы закончены, потому как за ними следуют облицовочные работы.

Лицевую панель из оргстекла приклеивал на цианакрилатный гелеобразный клей турецкого производства, активатор не использовал. Ручку склеил из трех полосок 5 мм вспененного ПВХ тем же клеем. Так как в прежние времена я беспечно использовал этот клей без СИЗов, мой организм показал мне, насколько это безотвественно путем вырабатывания аллергии на цианакрилаты. Так что теперь работаю с ними только в панорамной респираторной маске с противогазовыми фильтрами.

Вот такой ретрокассетник получился. А теперь и с подсветкой:

Подсветка не только для красоты (понта), она показывает что питание включено и можно включить блютус начинку колонки-наушников и подключиться к смартфону. Функционал как и у наушников - послушать музыку, ответить на вызов, набрать последний набранный номер и т. п.

Родная батарея наушников была на 400 mAh теперь 2600, так что думаю, должно хватать на несколько часов воспроизведения. Гнездо для зарядки microUSB слева снизу.

Понятно, что усилитель в наушниках не может выдавать мощный звук, поэтому мой "патифон" звучит явно тихо, но заметно громче, чем динамики самого смартфона.

В общем, я доволен своим творением и тем, что нашел применение старым и ненужным, казалось бы, вещам, а еще скоротал кучу образовавшегося свободного времени.

Делитесь вашими впечатлениями и критикой в комментариях.

Доброго времени суток, Пикабу!
Сегодня я расскажу о самодельной портативной бактерицидной лампе.
(кому лень читать, в конце поста есть ВИДЕО с более подробной инфой)

В связи с распространением  *слово, которое уже всех достало*, инет наводнили видео об изготовлении бактерицидных ультрафиолетовых ламп.

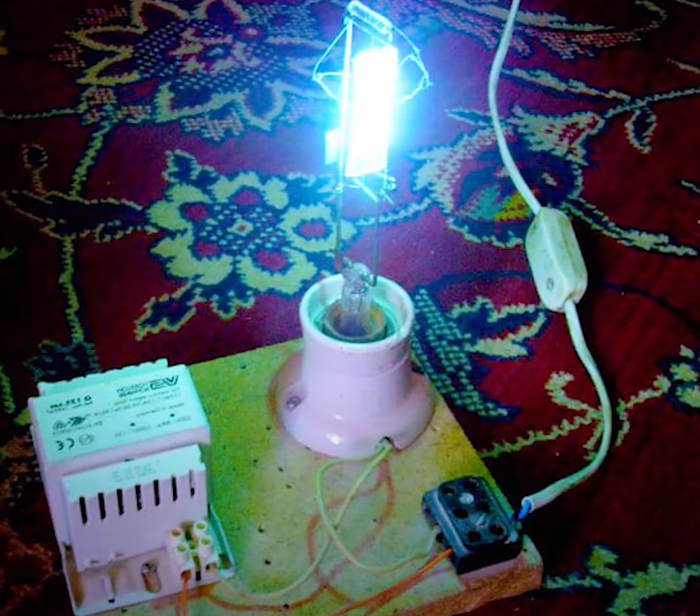

И почти все такие устройства  основаны на лампах ДРЛ, о том как разбивать внешнюю колбу, подключать через балласт и прочее...

Выглядит все это небезопасно, хотя конечно эффективность таких самоделок довольно высока.

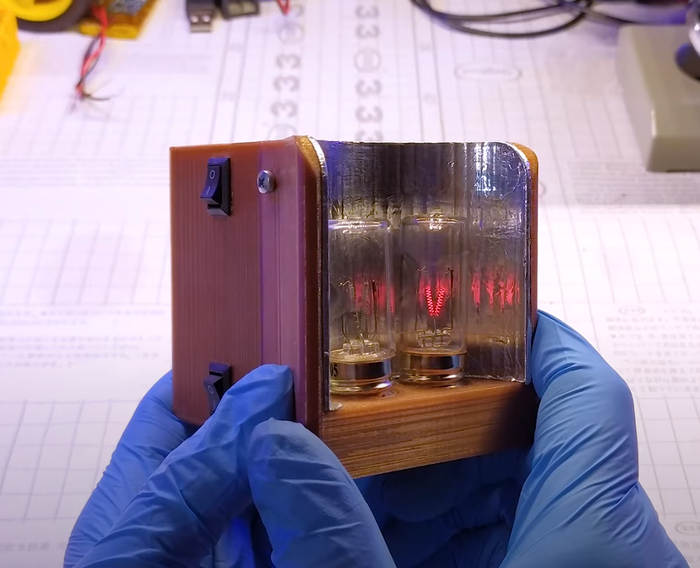

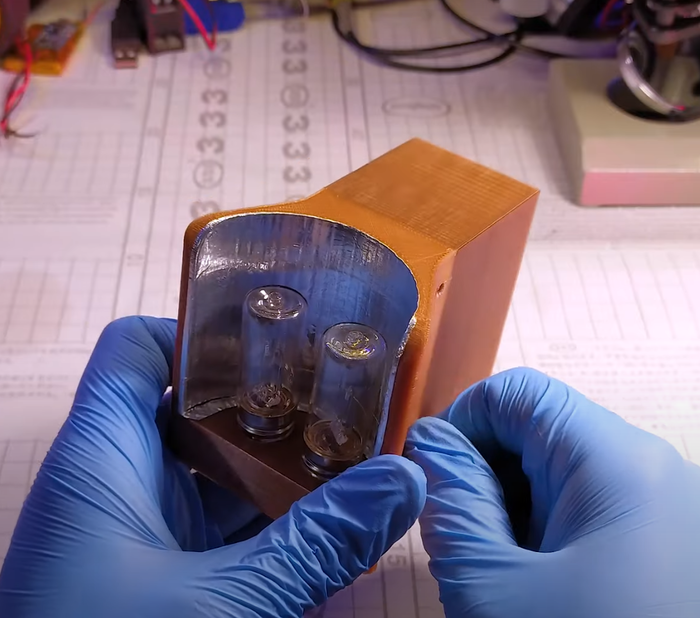

Я же предлагаю делать безопасные портативные аккумуляторные излучатели, например, у меня получился такой:

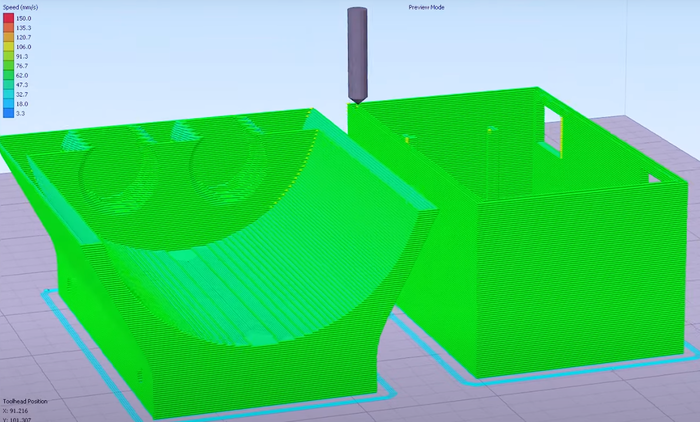

Корпус я распечатал на 3D принтере, но ничто не мешает Вам изготовить его из подручных средств. В качестве отражателя использован алюминиевый скотч.

Устройство примитивно, и прикладывать схему не имеет смысла.

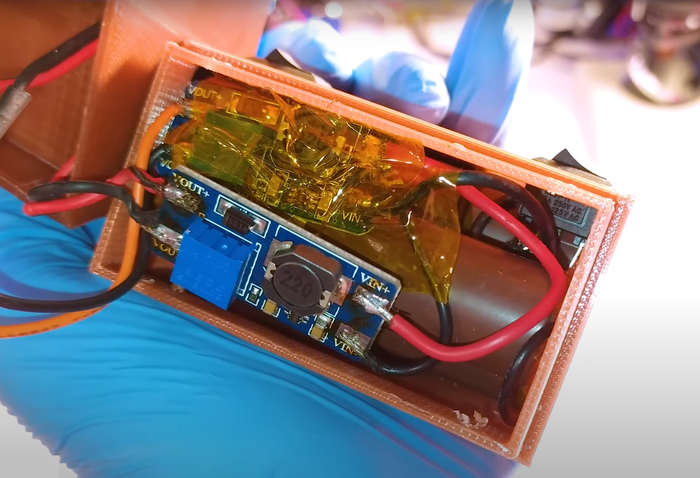

1) 3 параллельно подключенных аккумулятора 18650
2) Плата зарядки для аккумуляторов TP4056
3) Два преобразователя напряжения MT3608, повышающих напряжения с 3,7 до 12 вольт
4) Два выключателя для двух разных ламп

Теперь о самом главном - о лампах! (Светодиоды с нужным ультрафиолетом стоят как крыло самолета, поэтому о них пришлось забыть)
На aliexpress мне попались бактерицидные лампы на 12 вольт, что вызвало удивление, я не думал что существуют низковольтные УФ лампы, и после заказа даже думал что ошибся.
Но лампы пришли и отлично работают.
Лампы двух видов: с озоном и без. Судя по всему, отличаются материалом колбы, которая в безозоновом варианте задерживает самое жесткое излучение.

Лампы отлично работали, сразу  после включения спираль медленно разгоралась:

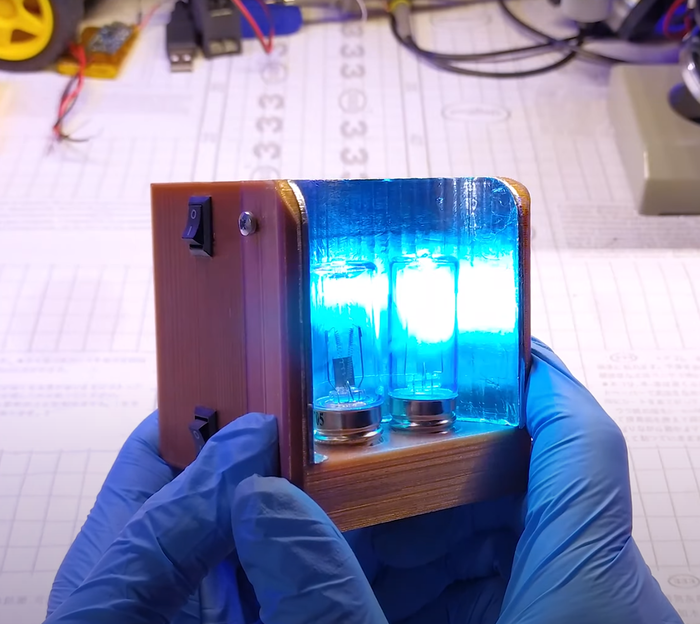

А через несколько секунд лампа входила в рабочий режим:
(иногда этому способствовало легкое постукивание по колбе)

И после включения, в воздухе сразу пахнет едким запахом озона, который дополнительно усиливает бактерицидный эффект. Но если озон не нужен, можно включить вторую, безозоновую лампу

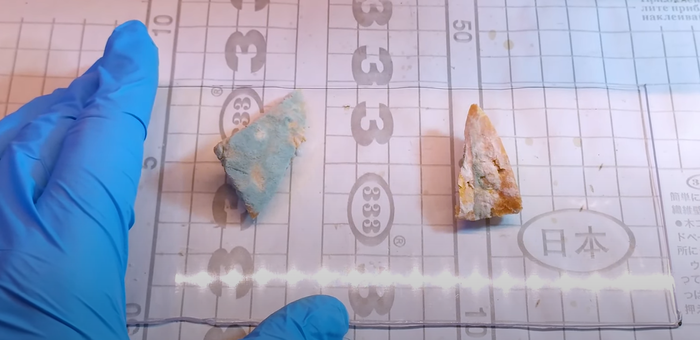

Я не нашел микроорганизмов, на которых можно наглядно продемонстрировать бактерицидное действие ультрафиолета, поэтому, для проведения эксперимента 3 дня выращивал плесень на куске батона. Включал ей композиции тимати для лучшего роста.

Опытный образец разделен на две части: Испытуемый и контрольный

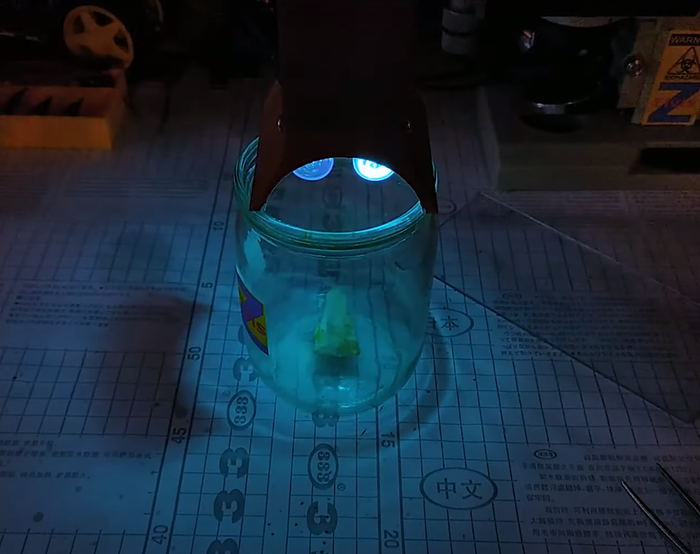

Испытуемый образец облучался короткими 1-2 минутными включениями лампы на протяжении двух дней.

И хотя сама по себе плесень никуда не делась, ее рост полностью остановился, что можно заметить в сравнении с тестовым образцом. Банальный опыт, но все-же.

Преимущества данной лампы в том, что она электрически безопасна и не требует наличия розетки. Ее автономной работы хватает примерно на 3 часа.

И само видео:
