Новая жизнь старого ноутбука

Три года назад приобрел себе ноутбук Hp 255 g5 для всякой офисной работы и учебы. Через пару месяцев начались проблемы с матрицей (полосы), отдал в ремонт по гарантии, вернули через 45 дней c новой. Но спустя несколько дней кулер стал рычать. Продул кулер - вывалились несколько пластиковых душек, что держали корпус. Согрешил на мастера, который его вскрывал. Перспектива нового ожидания ремонта по гарантии больше 30 дней меня не радовала, потому что ноутбук был необходим в повседневной жизни, проблема особых неудобств не доставляла, так я и проходил до конца гарантийного срока.

Сам ноутбук спроектирован так, что при желании поменять/добавить/убрать хард, ссд, или оперативную память, нужно вскрывать весь корпус. Из-за хрупкого пластика количество подобных раз сказывается на состоянии корпуса. Даже если потребовалась бы замена клавиатуры, нужно было бы менять корпус целиком, потому что снимается она изнутри, где она также запаяна защитой.

И вот несколько дней назад корпус окончательно сломался в области петель, где были сколы душек крепления. Прозвонив местные ремонтные конторы, нужного корпуса не нашел, заказывать через интернет не стал. Решил, что ноутбук в первозданном виде свое отжил и нужно его реинкарнировать.

Сходив в супермаркет, купил себе противень для выпечки всяких ништяков за пару сотен рублей. Отличный выбор для будущего моноблока!

Из-за ограниченности бюджета (200 рублей), решил делать все остальное из того, что есть в наличии дома.

Разметил примерное расположение элементов. Чтобы сократить хаотичное количество дырок в корпусе, внутри прикрутил куски фанеры (по размеру не нашел), которые можно дырявить как душе угодно.

Просверлил дырки для кулера и место под разъемы USB, HDMI, Lan и т.п..

Так оно выглядело до покраски и обработки.

Все элементы сейчас расположены примерно таким образом, промежуточный вариант не заснял.

Там, где есть риск нагрева, добавил алюминиевую плашку. Саму материнскую плату поднял от фанеры на силиконовых прокладках и шурупах.

Динамики вывел снизу симметрично от центра. Для каждого из них проделал по 3 дырки в противне.

Разъем заряда перепаял, вывел гнездо на корпус. Кнопку включения также вывел на корпус.

Ободок экрана решил оставить от ноутбука, предварительно срезав ненужные выступы.

Подставку сколхозил из старого стенда для модельки самолета, которая одиноко лежала в подвале.

После всех этапов сборки, моноблок был готов.

Безусловно, результат мог бы быть лучше, подойди я к решению проблемы основательнее, с запасом времени и ресурсов. Но решил поделиться тем, что получилось.

Зато, можно будет запечь мясо, если сломается!

Всего ушло около двух вечеров после работы.

Спасибо всем, кто дочитал до этого момента! Всем здоровья и мира.

Показать полностью 6
8

Микроскоп для работы из хлама

Долго хотел себе собрать микроскоп для работы.

И вот проект почти реализован.

Из головы б/у кольпоскопа и старого фотоувеличителя был сделан вот такой Франкенштейн.

На момент фото требовалось свести юстировку призм и реализовать систему подсветки (сделано).

Подключить блоки питания подсветки (в процессе).

Фокусное расстояние 180мм.

Показать полностью 3
3

Самостоятельная сборка батареи для электровелосипеда

Доброго времени суток!


Встала задача замены батареи на электровелосипеде, но в виду ограниченности бюджета и редкости формата батареи (скрытая в раме), было принято решение о самостоятельной сборке из деталей купленных у наших друзей китайцев.


Все элементы пришли, компановка размещения в корпусе батареи продумана, но встал вопрос  на который самостоятельно не смог найти ответ....


Это то в  каком порядке в зависимости от емкости и внутреннего сопротивления спаивать батареи. Так как батареи даже из одной партии имеют различные характеристики по данным показателям, что в последствии может повлиять на долговечность и эффективность работы батареи.


Было пересмотрено куча тематической информации, но ни где почему -то нет внятного рабора данного вопроса.


За основу сборки взяты Liitokala 30Q 18650 3000mah (Samsung)

схема сборки 10S4P

BMS 10S 36V 10A/15A BMS


Заранее прошу извинить за банальность вопроса, но четких мануалов на эту тему найти не удалось.

Буду очень благодарен информации по теме!


Спасибо!

Показать полностью
2

Выбор контроллера для проекта

Друзья! Прошу помощи с выбором контроллера.

Есть задумка проекта.
Таймер, который будет сбрасывать питание с устройства через определенное время (несколько дней) дергая реле.
Как это сделать на ардуино я представляю. Но хочется максимально удешевить устройство.
Смотрел в сторону PIC, но у них, как я понимаю на младшую линейку нет компилятора для С. Arduino - жирновато выходит.
Потолок ценника 300 за устройство с изготовлением печатки. При ценнике выше появляется смысл заказать готовый недельный таймер в магазине.

18

Продление жизни наушникам или как сделать беспроводную гарнитуру

Привет, сегодня хочу рассказать как я потратил 4 часа для создание этой бандуры и как вы можете её сделать.

Нам понадобится следующие элементы:
1. Проводные наушники.-1000₽
2. Аккумулятор (можно взять из старого телефона или купить с АлиЭкспресса новый, желательно чтобы можно было установить в наушник)-250₽
3. Модуль для беспроводных наушников-100-150₽
4. Термоклей и термопистолет.-0-100₽
5. И всё что нужно для пайки.-0-500₽

Для начала подготовьте место для пайки и всей работы, так как её будет очень много, хоть и кажется, что легко.

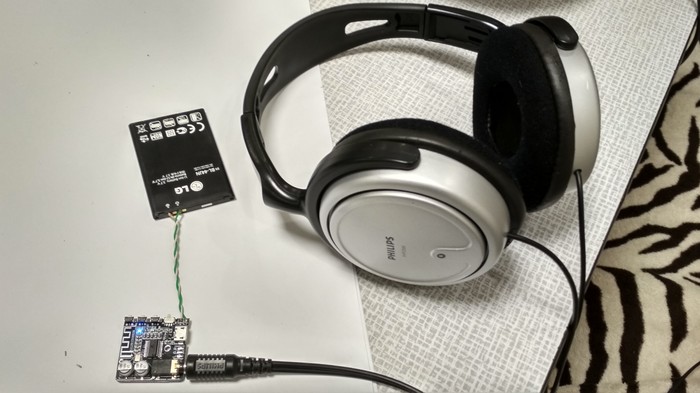

1.Проверка:
Сначало лучше проверить на работы способность самой платы ведь если паять сразу, а модуль не исправен, то товар продавцу вернуть не получится. Синий светодиод отвечает за показ соединения с телефоном (мигает-доступен, статичный свет-подключён), красный светодиод отвечает за показ соединения с кабелем зарядки.

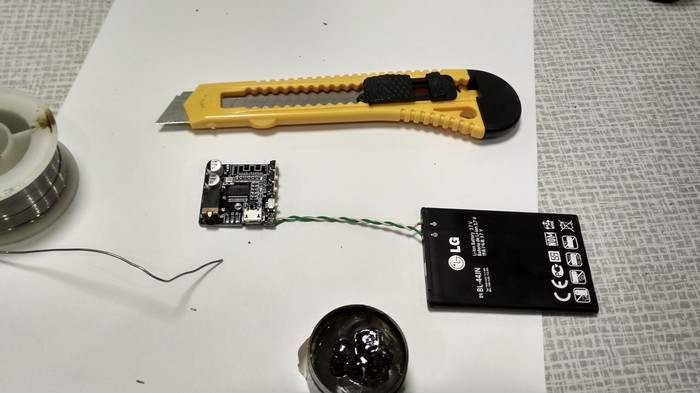

2.Соединение модуля с аккумулятором.
В данном случае всё довольно просто нужно лишь припаять минус к минусу и плюс к плюсу(если работаете с аккумулятором от телефона не трогайте другие контакты, они нужны для другого.)
Как закончите, включите режим vbat(отвечает за переключение режимов рычажок сбоку платы, а для определения режима посмотрите низ платы), после попробуйте зарядить аккумулятор через micro USB и если загорится красный светодиод, то значит аккамулятор заряжается. Через несколько минут попробуйте послушать музыку.

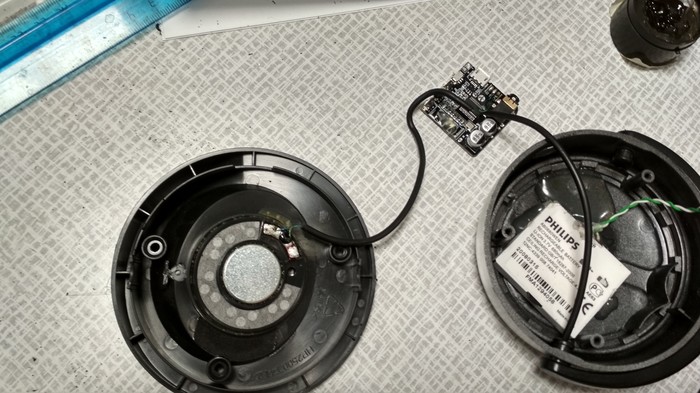

2. Проведения кабеля:
Так как модуль будет установлен только в один наушник, нужно будет провести кабель под ободком от другого наушника.
Для этого придётся срезать провод от mini jeck'a...
Далее нужно один конец не припаяный к динамику провести через боковину корпуса наушника(в случае отсутствия или невозможности провернуть данное дело попробуйте сделать отверстие).
Как только вы провели провод под ободком в другой наушник соберите обратно наушник с которым вы работали(запомните какие цвета обозначают плюс и минус у наушников)

3. Установка модуля в один из наушников:
Нужно разобрать другой наушник и попробовать уместить модуль с аккамулятором и закрыть динамиком, если помещается можно продолжать.
Разместите модуль к боку корпуса наушника и сделайте разметку для отверстия(чтобы можно было заряжать)

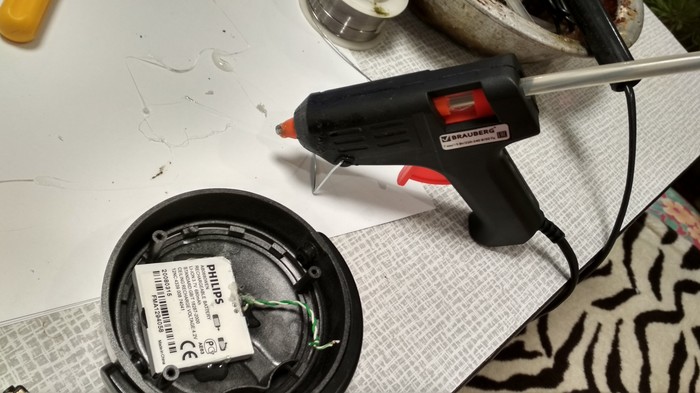

Как только вы примерно представили как это будет выглядет, термоклеем установите аккамулятор и модуль.

4.Припаивание проводов динамиков к модулю(самое сложное)
Сложность заключается в том, что контакты очень маленькие. Вы помните какие провода отвечают за плюс, а какие за минус? Отлично. Минус припаиваете к контакту заземления (ground,gr), а плюсовые провода к контактам LиR (left, right), провод плюсовой от левого наушника припаять к левому контакту, а правый к правому. Проверьте работоспособность.

5. Припаивание выключателя:
Для этого обрежьте по середине один из проводков соединяющих аккамулятор и модуль, припаяйте выключатель (надеюсь это не составит вам труда), сделайте отверстие для выключателя в корпусе и соберите наушник. Проверьте работоспособность.

Готово!

Таким образом мы смогли дать жизнь старым наушникам и выходит дешевле чем покупать аналоги, которые дороже на 1000-1500₽. Также можно *проапгрейдить* колонки, магнитолы и музыкальные станции.

P.S: данный проект чисто колхозный, но опыт того стоит и выходит дешевле. Данный пост один из моих первых, если что извините за ошибки

Спасибо всем кто дочитал!
Ссылка на покупку модуля:
https://a.aliexpress.ru/_cAPLm

Показать полностью 5
10

Снега нет, но мы готовы выехать!

Всем привет. Наш самодельный снегоход хоть и не доделан внешне, но уже готов к первому выезду!

Впереди всё самое интересное - обкатка и ходовые испытания. Ждём снега :)

20

Допиливаем детский велосипед до кондиции

С самого начала оговорюсь, что мною не ставилась задача вырастить олимпийского чемпиона. Более того, я отрицательно отношусь к большому спорту. Зато очень люблю и уважаю любительский спорт в любых проявлениях.


Возможно кому-то опыт перепила окажется полезным.

План следующий (мэдскилз в фотошопе для того чтобы представить результат):

Ребенок у меня как бы это так помягче сказать... не смелая девочка. Т.е. ни о каком серьезном экстриме не идет и речи. Просто прогулки вокруг дома, на даче, в деревне у деда + возможно будем иногда заезжать на местный памптрек и мини-ДХ трассу, которые строили специально для обучения детей наши активисты.


Сам я на любительском уровне катаю кросс-кантри, хотя скорее это можно назвать прогулками выходного дня на кросс-кантрийном велосипеде. Желательно с болотом, грязью и непролазными дебрями. Немного знаком с базовой техникой бмх-рейса, уверенно еду мини-ДХ в последних строчках зачета, и на своем же кантрийнике проезжал даже настоящую взрослую ДХ-трассу в Ангарске... правда в рамках КК соревнований, на которых приехал предпоследним, отстав на два круга от лидера. Короче, любитель.


Освоение велосипеда проходило по стандартному в наше время плану: беговел плавно переходящий в велосипед. Никаких трехколесных велосипедов, особенно с ручкой. Беговел был самым простеньким, из Дочек-Сыночек. Выбирался по росту, т.е. с самой-самой низкой сидушкой. Из особенных требований были только надувные колеса и чтобы не сильно кривой, косой и не запредельно тяжелый. Дорогой брать не хотелось потому что не было уверенности, что дочке вообще понравится это развлечение. Небольшое допиливание напильником чтобы было как у папы:

Проехать на нем за один заход могла километра по два-три без проблем. Если с перерывами на игровые площадки, то и того больше. Помимо баланса освоен ручной тормоз. Тормоз - колхоз-монтаж из клещевого тормоза за 100р. и крутейшей тормозной ручки Avid FR7, которая, как ни странно, отлично настраивается под малюсенькую ручонку. Тормозит... слабенько, подо мной колесо не блокируется как ни дави. Но с мизерным весом дочки было приемлемо.


Выбор велосипеда... С детскими велосипедами у нас в Иркутске все ужасно.

1. Почти нет моделей с двумя ручными тормозами. Почему-то все продавцы уверены, что сил детских пальцев не хватит чтобы остановить велосипед.

2. Большинство велосипедов тяжеленные, включая даже Треки, ГТ и Спеши.

3. Выбор именно на 14-дюймовых колесах маленький. Либо 12, либо 16 дюймов.


Если заказывать, то вариантов чуть больше. Есть в продаже Лисапед и Фрог, например, но во-первых они и так не дешевые, а во-вторых еще доставка не бесплатна, а велик возможно будет пылиться на балконе и вообще не понадобится никогда. Была бы уверенность, что будем использовать во все поля - взял бы, раскошелился. А так что-то жаба задавила.


Почему так принципиально именно два ручных тормоза? На самом деле это поле для дискуссий. Я убежден, что передний тормоз должен быть основным. И я убежден, что на велосипеде просто обязан быть свободный ход педалей назад. И то и другое очень спорно в четырехлетнем возрасте, но велосипед берется не на один год, а какой смысл учиться тормозить ногами, когда уже умеешь тормозить пальцами? Ладно, можно считать это религиозным предубеждением, но я готов подискутировать в комментах.


Итак, берем в Спортмастере Штерн Роборт на 14 колесах в качестве донора, а там как пойдет. Вес около 9,5кг. Ручные тормоза. Отвратительная сборка, кривые колеса, которые мне два дня в магазинском сервисе правили и не выправили нормально. Пришлось править самостоятельно.

Задача собрать велосипед похожий на что-то вменяемое. Понятное дело, что о полноценном узкоспециализированном снаряде не может быть и речи, но что-то среднее между бмх, 4х и кросс-кантрийником можно попробовать собрать. Ну и чтобы по весу он был полегче.


Перекидываю привычную с беговела сидушку, меняю подсел и руль на люминий. Выкидываю все украшательства в виде флажков, защиты цепи, катафот, табличек на руле и дополнительных колес. Минус килограмм. Уже комфортней.

Рулевая тут самая обычная резьбовая, МТБ компоненты встают с переходником 1"-1.1/8". Менять на взрослые детали нужно хотя бы потому что они внезапно легче детских!


Тормозные ручки меняются на топовые авидовские, привычные еще с беговела. На беговеле моя старая стояла, сам с ней катался, отличное железо! Только тут две надо, а у меня одна куда-то утратилась. Вот она в сравнении со стоком.

Стоковая не сказать чтобы плохая, но у нее нет настройки модуляции, т.е. не регулируется сила нажатия. И регулировки не держатся - сползают болты.

Вот эти ручки уже на руле велосипеда. Настраиваются отлично под детскую руку для нажатия двумя пальцами.

Сами вибрейки тоже меняю на Avid. Вот они меня могут удержать, под моим весом заднее колесо блокируется без проблем, переднее с большим усилием, но тоже можно заблокировать. С модуляцией тоже все нормально, но проехать на переднем колесе я не смог, возможно скилла не маловато просто. Силы в детских пальцах тоже хватает заблокировать переднее колесо, но получается это неуверенно. Есть над чем работать.

Рокринг на переднюю звезду выточил из куска дюраля. Как оказалось, на мелкие звезды дешевый рокринг фиг найдешь. Да и дорогих и легких не большой выбор. Дюралевый рокринг по весу вышел около 170гр. Защита цепи в стоке - почти полкило!!!


Спиливаю все лишнее железо в виде крепежа для подножек, защиты цепи и прочего. Для чего оно по толщине как дропаут?!

Итого на данный момент вес около 7,5кг. Комплектующие от почти топовых взрослых до любительских взрослых, но из алюминия. Велик без проблем держит мой вес, если без жести. Максимум что пробовал - банник сантиметров 20, спуск по ступенькам. По ощущениям резкий как не знаю что. На ритмсекции разгоняется так, что не удержишь.


Обучение.

С равновесием проблем нет никаких. После беговела сел и поехал! Разве что с гнутым рулем были проблемы, но я его быстро сменил на привычной формы прямой.


Неожиданная проблема: оказывается очень трудно научить крутить педали. Были бы ножные тормоза, было бы проще. А так педали назад крутятся еще легче, чем вперед. В какую сторону их крутить вообще не очевидно! На это дело ушла примерно неделя. Поехать с приставными колесиками чтобы понять принцип не вышло - велосипед зарывался этими колесами в поворотах. Бегал внаклонку, крутил педаль во время движения, подкладывал книжки под приставные колесики чтобы сделать дома велотренажер... не знаю что именно помогло, но через неделю где-то эта магия заработала.


После освоения самой-самой базовой техники, переходим к вещам посложнее, но тоже необходимым, как мне кажется.

Работа с тормозами. Где передний тормоз? Где задний? В чем разница? Как они себя ведут на разном грунте, на разной скорости, в повороте и на прямой.

Учимся ездить на ногах. Оказывается у детей большая проблема приподнимать пятую точку, а поднимать ее нужно чтобы как минимум не отбить ее на кочках.

Учимся съезжать с бордюров под безопасными углами.

Памптрек пока только как развлечение. Уверенность на грунте и с контруклонах прокачать, не более того. Полноценно вваливать даже на детском пампе боится, видимо придется отложить эту затею на потом. Мини-ДХ тоже только если я бегу рядом, а там побегать не всегда получится, мы ж не одни на треке.


В планах цепкие взрослые педали-топталки. Карбоновый руль пошире, ибо этот уже становится маловат. Возможно свой старый поставлю, возможно на алиэкспрессе закажу.

Возможно закажу детское спортивное седло SDG, которое будет такое же по ширине как это, но чуть-чуть покороче.

Плохо то, что не вышло бюджетно перебрать колеса на алюминиевые втулки - на ободах всего 20 дырочек под спицы, а втулок таких очень мало, и все они далеко не дешевые. Зато поменял полнотелые оси на полые под QR, тоже небольшая экономия в массе.


Итог по стоимости. Считать сложно. Сам велик 6000р., дешевых комплектующих типа переходнков для рулевой, руля и прочего ~2000р. Тормоза ~3000р. Сидушка - моя старая, кочует еще с беговела. Самопильный рокринг - бутылка пива за кусок дюраля.

Можно ли за эти деньги купить что-то, что не нужно будет допиливать в надежде сбросить немного веса? Да, наверное можно. Но, например, полноценных взрослых вибрейков на таких велоспедах точно не будет.

Показать полностью 6 2
