О лампочках... или Аля шопинг!
В общем хочу поделиться информацией и размышлениями.
Уже как несколько лет закупаюсь на всем известном сайте - АляЭкспресс у предприимчивых братьев по разуму.
Закупаюсь в основном светодиодами и иже к ним, не замахиваясь на cree, а скорее на мелочёвку, выходит дешево и сердито.
И вот скупив, кажется уже у половины китайцев различных пробных экземпляров, наткнулся на магазинчик CHANZON. Магазин не дешёвый но гораздо дешевле чем в России, заказывал оттуда несколько раз, в основном SMD 2835 0.5Вт, параметры конечно немного завышены, но гораздо лучше и качественнее чем у других. (НЕ РЕКЛАМА). Продавец(менеджер), общительный, отзывы сплош хорошие.
И вот для очередного фонарика, озадачился я попробовать светодиоды 3Вт на подложке по типу звезда, более дешёвые аналоги от других продавцов у меня уже были и есть с чем сравнить в случае чего.

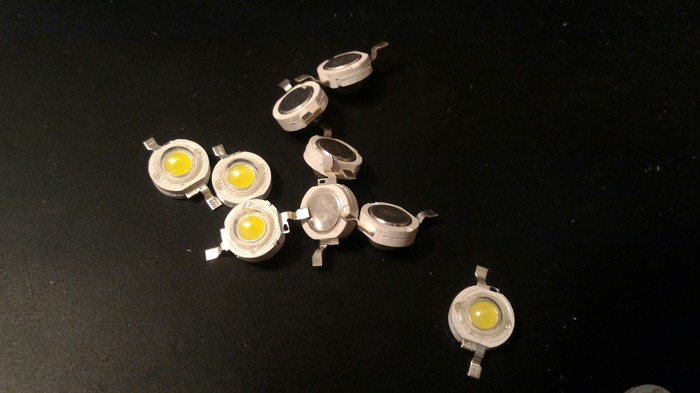

Заказать можно было партию из 10 штук, что я и сделал. Пришло всё как всегда быстро и красиво. А После распаковки и нескольких тестов, был приятно удивлён. Основание медное, подводка питания к кристаллу хорошая на 4 усиках, цветовая температура как заказывал без синевы и желтизны. Световой поток хороший, размер кристалла на всю площадь люминофора и слабый нагрев при токе 700мА, давали надежду на всё ещё честного продавца... С небольшими нюансами но об этом позже.
Но не было бы статьи и размышлений, если бы не одно НО...
Я как человек практичный и запасливый, решил, что китайцы они же тоже могут зафилонить, потому заказал ещё пару упаковок аналогичного товара, дабы занять себя на какое то время новыми их применениями.

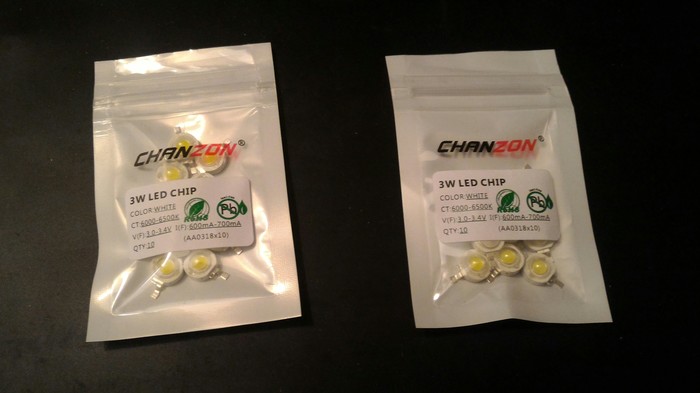

И вот с лёгкой задержкой по доставке и немного зашёрканными линзами нарисовалась посылка в моих руках
Каково же было мое разочарование когда я проверил новые светодиоды.. Да, параметры вроде те же, при таком же напряжении, такой же ток.. но как я уже говорил, линзы пришли зашёрканные, кристалл почти вдвое меньше, нагрев больше и невинная фраза продавца на претензию...

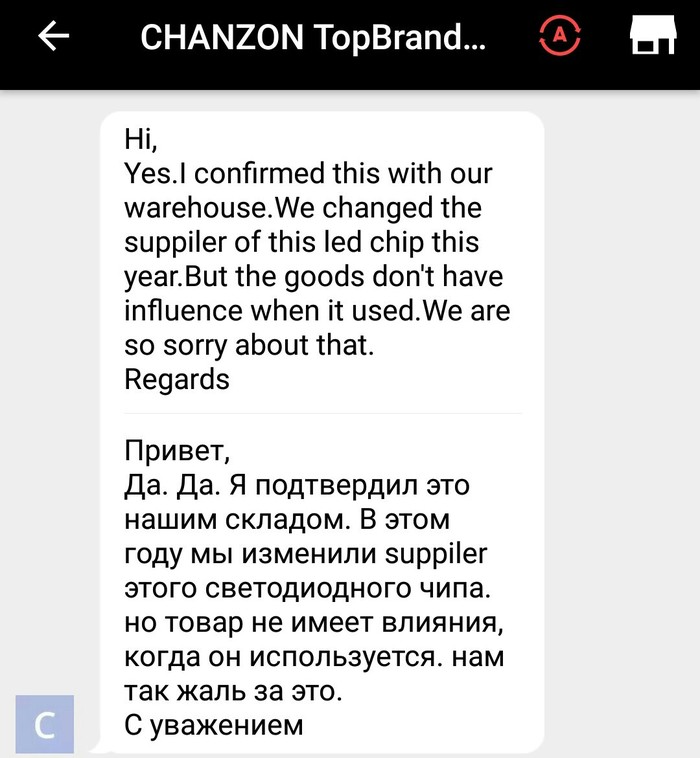

Как я понял из написанного, изменили технологию, но параметры те же...

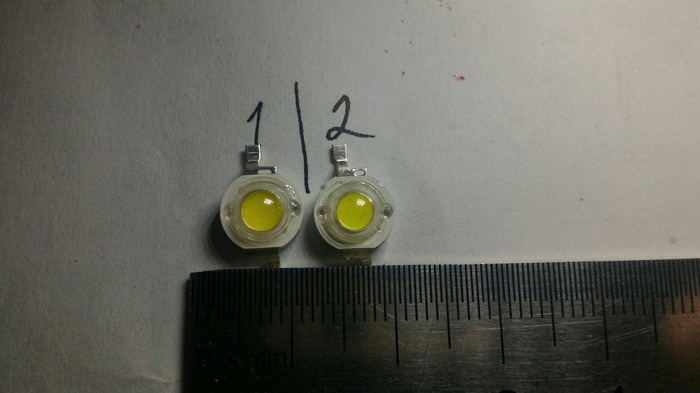

А теперь самое интересное, сравнение двух светодиодов 3Вт.
1- это первая партия
2- это вторая партия
Как видно на фото, есть различия, во первых размер окна линзы с люминофором, во вторых структура ножек и в третьих, размер кристалла.
Теперь по техническим характеристикам, заявлено, что при токе 600-700мА, напряжение падения 3 - 3.4в.
На деле при напряжении падения 3.4в, ток примерно 540мА, и 700мА достигается только при 3.65в, что никак не укладывается в 3Вт, причём эти характеристики идентичны для старого заказа и для нового. Однако световой поток различается примерно на треть и хорошо заметен невооруженным глазом и без специальной аппаратуры. А именно колличество люкс на Вт у старого образца гораздо выше, чем у нового.
Подводя итоги скажу так, какой бы хороший китаец не был, но игру лохотрон он знает на 100%.
Показать полностью
7

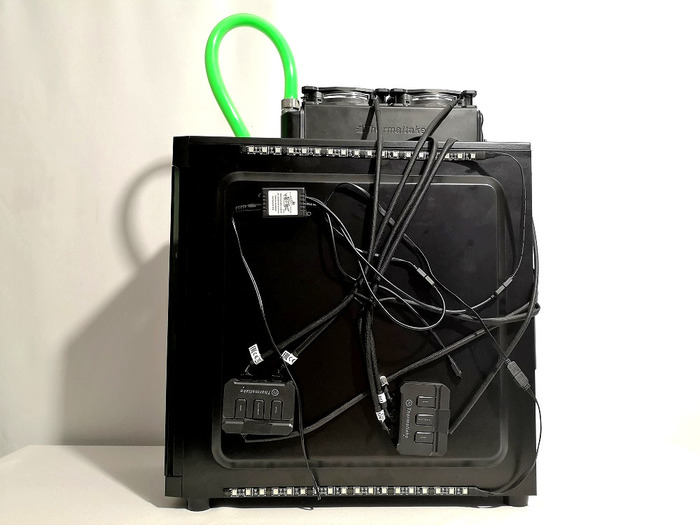

Как с помощью открывалки сделать кастомный системник
Выберал себе корпус, и увидел это... боже какая жесть!
Это боль! Я плакал!
Как с помощью открывашки сделать кастомный системник, автор статьи наркоман.
Показать полностью
5
Энергетический флюксуатор из "Назад в будущее"
Много лет назад я смотрел этот фильм и мечтал. Мечтал о том, что в 2015 году будут летающие машины, и путешествия во времени станут реальностью. Тогда мне очень хотелось иметь свой Делориан, ну или хотя бы флюксуатор или временнУю панель. В те годы это так и осталось фантазией.
Недавно по телеку снова показывали "Назад в будущее" и я подумал: "А ведь я могу сделать эту штуковину!"
По сути, потоковый накопитель это просто бегущие огни, поэтому и схема простейшая. Примерно такая:
Плату управления и платы светодиодов я сделал и собрал быстро. Самое сложное как всегда- корпус.
Пробное расположение
Окончательный вариант
Осталось подать на него 1,2 "джиговата" энергии от простого зарядника для телефона. Иииииии..
Назад! В будущее!
Показать полностью
8
1
Песочный фонтан для аквариума. В чем я не прав??
Более правильного места для поста не нашел, потому вопрос:
есть такое видео
Глаза загорелись: хочу сделать, хоть аквариума и нет. Сказано- сделано, собрал макет из кабельных труб d20мм, подключил помпу- вода сначала начинает литься из бункера, а потом из верхнего излива. То есть, при засыпании фракции в бункер эту самую фракцию вымывает потоком воды вверх, а из излива выпадает только то, что туда попало при засыпании. Пробовал зажать сечение патрубка, который идет от бункера- стало немного лучше в том плане, что напор воды в бункер снизился, но не исчез. Производительность помпы уменьшаю- вода не доходит до излива.
Что я не учитываю?
Проверяю в тазике без полного затопления, но ИМХО это ни на что не повлияет
Показать полностью
2
12 самоделок из електро инструмента
12 самоделок из електро инструмента
Переделка шуруповёрта Диолд
Дано: шурик деда с исчерпавшими ресурс аккумуляторами. Задача: заменить аккумуляторы на Li-ion или LiFePO4, добавить индикацию уровня заряда и подсветку рабочей зоны.
Сначала выбирал аккумуляторы
Решил взять подешевле, поэтому Li-ion — напряжение полностью заряженного аккумулятора 4,2В позволяет использовать для 12-вольтовой батареи всего три банки.
Разряжать можно примерно до 3В (2,75В критический минимум). А вот тут, получается, мы не дотягиваем до параметров «родных» аккумуляторов. Напряжение полностью разряженной родной Ni-Cd батареи считается 10В, с литиевой мы в теории получаем меньше 9В, что с одной стороны плохо: если на 10В мотор шуруповёрта уже будет легко останавливаться, то мы сможем использовать только половину ёмкости аккумуляторов (такова была моя «экспертная» оценка ситуации).
С другой стороны, высока вероятность ситуации, когда аккумулятор снимается с дрели и не ставится на зарядку. А оставлять «севший» литиевый аккумулятор нельзя. В этом случае остаточная половина ёмкости позволяет не беспокоится о длительном хранении такого аккумулятора. Есть общая рекомендация для продления жизни литиевых аккумуляторов — не разряжать их «в ноль» (в отличие от Ni-Mh и Ni-Cd).
Выбирал на Алике, обязательно читал отзывы, чтобы люди уже применяли эти аккумуляторы именно в шуриках. По характеристикам — не сильно высокая ёмкость (некоторые рекомендуют брать 1500mAh, я выбрал 2600mAh — больше, я думаю, не стоит брать в форм-факторе 18650): Ссылка на товар на AliExpress
В описании товара не указаны максимальные токи разрядки, полагался на удачу и на надпись в заголовке «безопасные промышленного использования» без пруфов.
Тест ёмкости разрядкой током 1А этих аккумуляторов. Устройство OPUS BT-C3100 V2.2
К таким банкам положена плата защиты
На Али таких очень куча, поэтому выбирал просто по цене.
Параметры — 12 Вольт на входе и на выходе, приличный допустимый ток. На момент выбора я, честно говоря, не измерял токи, потребляемые аппаратом. Предположил что 30А должно быть «выше крыши» (даже с учётом того, что китаец почти точно соврал раза в три). Желательно брать с балансировкой заряда, но я тогда не нашёл подходящего варианта, взял без балансировки и отдельно платы балансировки:
Плата защиты
Балансировка заряда
Индикатор
Для индикации уровня заряда батареи я решил использовать простенький индикатор напряжения. У них, кстати, есть точная настройка.
Имевшиеся на тот момент «классические» секторные индикаторы попадались то дорогие, то с плохими отзывами, то со скудными описаниями, из которых не было понятно, получится ли их применить.
…флешбэк…
Ранее я переделывал синтезатор Yamaha для работы от аккумулятора и заказывал для него комбинированный LCD с секторным индикатором аккумулятора и индикацией I, U, R. Как заставить нормально показывать этот секторный индикатор я так и не разобрался, поэтому в этот раз решил обойтись вольтметром.
Теперь к делу
Сборка батарей начинается с последовательного соединения банок.
Читаем Эксплуатация Li-ion баратей и видим:
6. Аккумуляторные батарей нельзя паять! Рекомендуется использовать только контактной сварку.
Орфографий автора, к сожалению, сохранён.
Аппаратом для контактной сварки я пока не богат, поэтому вычитал в другой умной статье рекомендации по быстрой пайке аккумуляторов. Общий смысл такой — паяльник большой и мощный, чтоб его не заморозило прикосновение к аккумулятору, места пайки и проводники заранее подготовлены, чтобы гарантировано припаялось. Момент пайки — касание провода и крупной капли припоя на полсекунды.
На практике с плюсом аккумулятора прошло всё совсем легко — он приподнят. На минусе я зачищал небольшой участок на аккумуляторе, потом покрывал паяльной кислотой, и лудил с канифолью недолгими прикосновениями). В паяльную станцию установил жало побольше, температуру около 300, набрал каплю, и по инструкции.
При сборке надо учитывать, что от аккумуляторов на плату защиты идут все средние точки (нужно обеспечить не только соединение между собой, но и отводы):
Вот так соединил аккумуляторы и вывел на 4-штырьковый разъём (плюс, минус и две средние точки):
Габариты корпуса позволили уложить батарею на дно немного под углом, в свободные углы как раз хорошо встали гайки болтов с потайной головкой, удерживающих прижимную резинку. На дно постелил теплопроводящую прокладку, она же между банками, но только у одной батареи.
Для второй батареи, чтобы облегчить крепление в корпус, аккумуляторы соединил термоклеем с небольшим сдвигом:
Плата защиты
Тут есть две маленькие хитрости (вообще с ней всё просто — припаял по схеме, кинул в корпус).
Хитрость номер один — перекинул балансировку с красных плат на пустые места на зелёных:
Хитрость номер два — прижал плату в корпусе через термопрокладку к передней стенке, говорят она довольно сильно греется при зарядке/разрядке.
Контактные площадки батареи
В «родной» батарее блок контактных площадок никак не крепится, просто прижимается к крышке двумя аккумуляторами в выступе батареи. Можно закрепить этот блок одним-двумя небольшими шурупами с потайными головками или обильно залить термоклеем.
Третий лишний
Лирическое отступление
У большинства нормальных батарей есть третий контакт для зарядки через термозащиту. В моих батареях нет термозащиты и зарядное устройство, соответственно, тоже имеет два контакта.
Штатная зарядка, это вообще отдельная песня, точнее одна грустная нота «*ля». По этой причине зарядка от моего шурика «Зубр» не подходит и я решил заколхозить зарядник из блока питания похожего на ноутбучный. Кроме того, Зубр у меня 14-вольтовый.
Я не стал делать термозащиту, так как прогнал эти аккумуляторы несколько циклов зарядки/разрядки и они не сильно грелись, плата защиты грелась сильнее. Скорее всего при токе зарядки 1А они не перегреются, а при опасных токах разрядки срабатывает защита. При желании, можно купить плату защиты уже с этой функцией или добавить предохранитель просто в разрыв минусового провода.
Доработка самой дрели
Индикатор напряжения я решил установить в корпус дрели.
Под него оказалось достаточно места за мотором, прорезал прямоугольное отверстие паяльником, обработал края надфилями. Матовое полупрозрачное окошко вырезал из корпуса мышки A4, закрепил на клей Момент для пластмассы, затем пропаял края. Сам индикатор приклеил на тот же клей, так как он прозрачный, а за тёмным стеклом пузырьков воздуха не будет видно.
Подсветка рабочей зоны и переключатель
С подсветкой пришлось повозиться:
Сначала из старого телефона вырезал кусок корпуса с 3-х позиционным переключателем громкости. Это будет переключатель подсветки (1 — Выкл, 2 — Вкл всегда, 3 — Автовключение при нажатии курка). Он крепится к одной половине корпуса дрели клеем и пайкой, к другой — потайным болтиком «насквозь».
В закромах нашёл платку от дневных ходовых огней с 4-мя яркими светодиодами и линзами, вырезал из них 2 с куском платы и приклеил всё это к куску корпуса — плату снизу, линзы сверху.
Сам переключатель по высоте не входил в узкий выступ корпуса и под него пришлось прорезать прямоугольное отверстие. Это мелочи по сравнению с фигурной резкой верхней части выступа под корпус переключателя.
Схема работы
Индикатор напряжения и светодиоды подсветки подключены на один провод. Плюс идёт с батареи напрямую, минус через переключатель подаётся либо напрямую в режиме «Вкл», либо через плату автовключения:
Это чудо подключает через выпрямитель к контактам мотора оптопару от скролла мышки, которая через транзисторный ключ подаёт минус от батареи к подсветке и индикатору.
Обмотал изолентой и приклеил на пистолет рядом с индикатором напряжения.
Заключение
В итоге: 12В Li-ion трехбаночные акки (2 шт.) с платами защиты и балансирами, подсветка и индикатор напряжения батареи на корпусе дрели, селектор способа включения подсветки.
Про защиту
Лирическое отступление
Если почитать ещё статьи, то можно наткнуться на переделку батарей без использования платы защиты. Такие батареи заряжают через многоштырьковый разъём умной зарядкой. Я считаю что так делать не надо. Заряжать не так удобно — в грязных перчатках посреди работы нужно провести ритуал подключения отдельного разъёма к нежной электронике. Повышается опасность.
Есть вариант встраивать индикаторы напряжения в батареи, чтобы быстро можно было проверить заряд. Но я посчитал, что индикация напряжения под нагрузкой с автовключением важнее, да и меньше резать пластмассу.
С момента окончания работ прошло чуть больше года, полёт нормальный, всё работает.
Спасибо за внимание. Следующий в очереди — «Зубр». Зубра я буду готовить с LiFePO4.
