Друзья, товарищи, коллеги! Подскажите решение! Купили стиралку и по тупости не подумали, что стоять она будет в доме на деревянном полу. В результате шпунованные доски пола играют, машинка скачет, все в санузел прыгает и трясётся. Унитаз в припрыжку пытается уйти из санузла. В интернета категорично пишут - пили дырку в полу и заливай бетонное основание. Это неудобно по огромному списку причин.
Может есть у кого решение из своего опыта?
Продолжая тему ведения исполнительной документации , про АОСР, пост дя тех кто в теме.
Данный пост, в большей степени для участников строительства на ОПО, т.к. речь пойдет об ИД специфического формата, а именно про Акты о результатах проверки изделий по форме ВСН 012-88 часть II и СП 392.1325800.2018, соответственно на объектах нефтяной и газовой отрасли.
Немножко о том зачем это нам нужно, если кто то вдруг забыл.
ГК фз-190 ст.52. часть 6 "Лицо, осуществляющее строительство, обязано <...> Лицо, осуществляющее строительство, также обязано <...> обеспечивать контроль за качеством применяемых строительных материалов.
ФНиП №517 от 11.12.20 "ОП МТ" п. 65 "На всех этапах выполнения работ по строительству, реконструкции, техническому перевооружению и капитальному ремонту ОПО МТ должен быть организован входной контроль конструкций, изделий, материалов, оборудования и технических устройств, а также контроль качества выполнения работ и всех технологических операций.
Результаты входного контроля следует заносить в журнал входного контроля с оформлением акта проверки."
ФНиП №534 от 15.12.2020 "ПБ НГП" п.99. "В целях обеспечения качества конструкций, изделий и материалов на всех этапах выполнения работ при строительстве, реконструкции, техническом перевооружении и капитальном ремонте ПТ должен быть организован входной контроль материалов и оборудования, а также контроль качества выполнения работ и всех технологических операций.
Результаты контроля должны быть документированы."
В остальных ФНП в принципе одно и тоже, но так как я в основном с нгд связан, то и ссылки соответствующие
Ну и как же без СП 48.13330.2019 (хотя с прошлого года это не обязательные документ, но все проекты, ПОС и ППР и внутренние стандартны организаций в той или иной мере ссылаются на него, так что по факту он обязательный) п.9.1.7 "Лицо, осуществляющее строительство, в составе строительного контроля выполняет <...> входной контроль применяемых строительных материалов, изделий, конструкций, полуфабрикатов и оборудования в необходимом объеме согласно утвержденной проектной документации, документам по стандартизации, положениям договора с застройщиком (техническим заказчиком), включая ведение журнала входного контроля и иной исполнительной документации по результатам входного контроля (в соответствии с ГОСТ 24297 и иными документами по стандартизации)
Ну с тем что ведение входного контроля МТР обязательно мы уточнили, и в том числе Обязательно документирование этой процедуры при осуществление КС/КР/ТР на ОПО мы вспомнили тоже.
Собственно здесь просто выкладываю (абсолютно бесплатно и только для безвозмездного пользования и распространения) формы журнала и акта входного контроля, что использовал в работе, может кому то тоже пригодится.
Коротко о файле. Это xlsm файл, для корректной работы которого при запуске надо разрешить запуск макросов и активе Икс форм.
В файле основной лист base куда мы вносим реквизиты участников строительства, и лист жВП (журнал верификации продукции по форме ГОСТ 24297), это основной лист для формирования актов.
На данном листе табличка с печатаемой областью (та что по гост) и с дополнительными графами для заполнения, для дальнейшего формирования АоРПИ. В левом верхнем углу три кнопочки и элементы актив икс Первая кнопочка (предосмотр) формирует лист аорпи в той же книге, кнопки выбора - ВСН (если активно) акты будут формироваться по форме 3.3 ВСН 012-88 ч2 (классика), кнопка СП (если активно) акты формируются по форме 2.1 СП 392. (на сегодняшний день повсеместно не распространена, но есть информация ею заменят ВСН форму в стандартах предприятий) в общем с какой формой работать Вам выбирать.
Четвертая кнопочка (печать) формирует акт в формате pdf в той же папке где находится файл.
На это все, если будут вопросы задавайте, по возможности отвечу.
Ссылка файл ниже, ссылка на папку в облаке где файл и форма АОСР из предыдущего поста еще ниже.
Надеюсь на обратную связь, если найдете ошибки (как грамматические, так и в работе макросов), опечатки пишите, поправлю и пере выложу. Если у кого то будут конструктивные предложения по оптимизации кодов и форм выслушаю, рассмотрю.
ссылка на АоРПИ
ссылка на облако
Хай, строители-ремонтники, понадобился совет. Имеется комната 20 кв.метров, пол будет паркетная доска 14мм. Сейчас от основания до уровня пола в коридоре 20мм. Как сделать, подложка 6-7мм (скорее всего будет или хвойная или пробковая), прямо на бетон (будет пленка) или можно на бетон приклеить фанеру 4мм и уже на нее подложку 2-3мм. По финансам примерно одинаково, по правильности не знаю.
Решили мы в своем новом доме сделать теплые полы и отопление. Дом 160м2. И обратились к знакомым сантехникам. Знакомые сантехники сказали, что освободятся только осенью. Ок, сказали мы. И оратились в пару-тройку компаний, что активно рекламируют себя Все насчитывают около 700р. Без стяжки пола. Ок, сказали мы. Обратились к незнакомым сантехникам. Те считали, считали. Сметы присылали, ну очень странные. С большим количеством "прокатило". Ну а часть, как узнавало, что работать надо будет с нашими трубами и материалами(причем, по марке они сами скажут, мы только покупаем.) - как то резко сливались. Хорошо, сказали мы. Будем делать сами.
С этим вопросом я вышел в интернет (с). И по итогу появилась такая концепция системы отопления.
Дом, 160м2. Из керамзитоблока, толщина стен 400мм. В будущем будет утепление небольшое. 2 этажа и небольшая мансарда, с выходом на балкон надо вторым этажом.
Черновая стяжка с засыпкой керамзита на первом этаже. Голые плиты на втором.
Отопление - двухконтурный котел, первый этаж - теплые полы + 3 батареи(на всякий случай). Второй этаж - 4 батареи и теплый пол в санузле и 1 батарея на мансарду.
Взял как за пример вот такую схему, только нужно добавить контуров, а так, все как у меня
(вопрос - нужен ли мембранный бак и группа безопасности, если они есть в котле? )
Утепление пола 1 этажа - ЭППС 30мм. Стяжка пола - 5 см. Почему так? Потому что у нас есть всего 10 см для организации теплого пола вместе с покрытием. Так вышло.
Теплый пол буду укладывать на эппс, на клипсы. Посчитал, что покупка такера (4000р) + 2000 клипс (4000р.) выйдет дешевле, чем положить сетку и крепить все хомутами.
Никакой подложки с квадратиками покупать не буду, расчерчу эппс маркером под укладку теплого пола.
Сам теплый пол буду монтировать 16 трубой valtec pex-b. Нужно будет около 800 метров трубы (вместе с подводами.)
Коллектор и узел подмеса буду ставить TIM. Что то около 20.000р в сборе, с расходомерами, насосом и фитингами. Долго думал, но переплата за VALTEC или STOUT мне кажется избыточной.
Радиаторное отопление решил сделать по лучевой схеме, так же закатанной в пол. Так же коллектор TIM, от него 16 металлопластиковая труба. Какая - пока не выбрал, можете посоветовать?
Холодная вода доставляется из скважины (100м). Ставим фильтр грубой очистки и водоподготовку. Воду сейчас отдали на исследование, что бы узнать, чего в ней много, а чего мало.
По поводу водоподготовки - тоже приму советы. что стоит делать, а что нет.
Горячая вода будет готовиться вторым контуром котла. И поступать на вход обычного электрического бойлера 80-100 литров. А уже с него расходиться на кухню и 2 санузла.
Тоже смотрел различные схемы с бойлерами косвенного нагрева и прочими. Но нас 2 человека(пока) и 2 кошки. Расстояния между мокрыми точками - минимальное. Думаю, проблем не должно быть. Водоподготовка частично должна решить вопрос с забиванием второго теплообменника в котле. Ну и его поменять можно, если что.
Так же думаю на всякий пожарный поставить резервный электрокотел , на 7кВт. В параллель основному. Если что-то случится с котлом - резервный даст возможность не замерзнуть совсем, а бойлер будет давать горячую воду.
Вот тут я, если честно пока не определился. То ли делать их от батарейного отопления, то ли от теплого пола. Схему с рециркуляцией не особо хочу, но если я совсем неправ -
то обязательно мне напишите. Можно вообще сделать теплую стену, как вариант.
Начал сейчас изучать на тему установки сервоприводов на контуры, установки термостатов в комнате и возможности выбирать, на каком контуре какую температуру выставлять. Но тут пока лес дремучий, буду рад, если подскажите. Стоит ли вообще заморачиваться, или достаточно ручками раз выставить, как кому нравится и забыть.
Если вы знаете, где можно заказать нормальный проект-схему, с просчетом сметы по комплектующим - был бы очень благодарен.
Насколько адекватна вот подобная смета по работам, которую мне прислал один из сантехников:
Согласно статье №51 Градостроительного кодекса Российской Федерации от 29.12.2004 N 190-ФЗ (ред. от 13.06.2023) ст. 51, п. 17.
п.п.2). строительства, реконструкции объектов, не являющихся объектами капитального строительства.
Возводимый объект не является объектом капитального строительства с учетом: - отсутствия фундаментов; - применения болтовых соединений;
- отсутствие сварных узлов; - все ограждающие конструкции сборно-разборного типа;
- монтаж металлоконструкций на подготовленную бетонную площадку без прочной связи с землей;
- возможность переместить с учетом болтовых соединений (сборки/разборки);
Главный документ с которого начинается всё строительство - это ГПЗУ.
В нем указан типы зданий, которые можно возводить на вашем участке, этажность и процент застройки...
Также важно соблюдать все нормы посадки зданий, отступы согласно пож. нормам, и др.
А под проектом, будь то здание быстровозводимое, или капитальное, под этим проектом должна подписаться организация с СРО, своё описание, заключение по проекту. А далее, этот документ несут в администрацию, и уведомляют о том, что буте строительство.
Также есть, еще ряд нюансов. Если хотите, я вам в личной беседе всё подробно расскажу.
Что-то я описал и тут, по ссылке!
Да, всё верно, но если вы ставите здание на монолитную плиту, то это подпадает под капитальное здание. Но если вы монолитную плиту в проекте называете площадкой, что это временная, не капитальная, бетонная площадка, не заглублённая. То эту площадку можно считать не капитальным фундаментом. Проще говоря, монолитную плиту с двойным армированием. Приведу пример, вы строите площадку для контейнеров, нагрузка высокая до 5 тонн на м2, так вот основание под контейнеры, останутся по документам именно площадкой, которая не является фундаментом, даже если это бетонная плита 300мм с двойным армированием, она останется площадкой: Подготовка площадки под морские контейнеры
Примеры работ с других, моих объектов:
__________________________
Если формат подачи интересен, поддержите пост, подпишитесь, будет много интересного!
__________________________
© Анатоль Иванов — заметки строителя
С самого начала все пошло не так. Нам нужно было установить павильон для бассейна - сооружение типа теплицы на рельсах, только стоит как дом. Ну, маленький такой дом)
Говорю Заказчику, основание у Вас кривое, необходимо переделать. Поворчал, но переделал. Приезжаем, оно недостаточно ровное. Заказчик отказывается переделать «я и так уже 50 тыс на это потратил! Не буду больше переделывать! Ставьте павильон под мою ответственность!»
Установила. В результате почти через год павильон повело со всеми вытекающими. Заказчик, недолго думая, сказал - возвращайте мне деньги и подал в суд. На мое «вы же сказали, что под вашу ответственность» он мне ответил, слова к делу не пришьешь.
И правда. Оказывается, даже возьми я с него расписку, все равно шансов на победу не было. «Вы участники профессионального рынка, вы знали последствия» - так мне сказали в суде.
Тот, кто не совершал ошибок, опасен. Сколько я их могла еще совершить.
- А давайте установим фильтр в детский бассейн меньше диаметром!
- А давайте нальем в бассейн перекись водорода!
- Под НАШУ ответственность!
Под вашу?! Под мою! Все, что я делаю - это МОЯ ответственность! Дети в бассейне с перекисью будут моей ответственностью, а не вашей. Так что таким Заказчикам отказываю сразу или, что случается чаще, переубеждаю и делаем как надо. Мы участники профессионального рынка
Выплатила я Заказчику за павильон бешеную сумму. Первое время переводила в голове - а вот могла бы на эти деньги поехать китов смотреть в Антарктиду. А вот могла бы с сыном в Диснейленд. А вот могла БЫ…..
Кстати, тот многострадальный павильон ищет хозяев. Размер 10.5х3.6х1.7, требует ремонта, самовывоз из Осоргино. И всего за 200 тыс. Обращайтесь😉
Прошу о помощи.

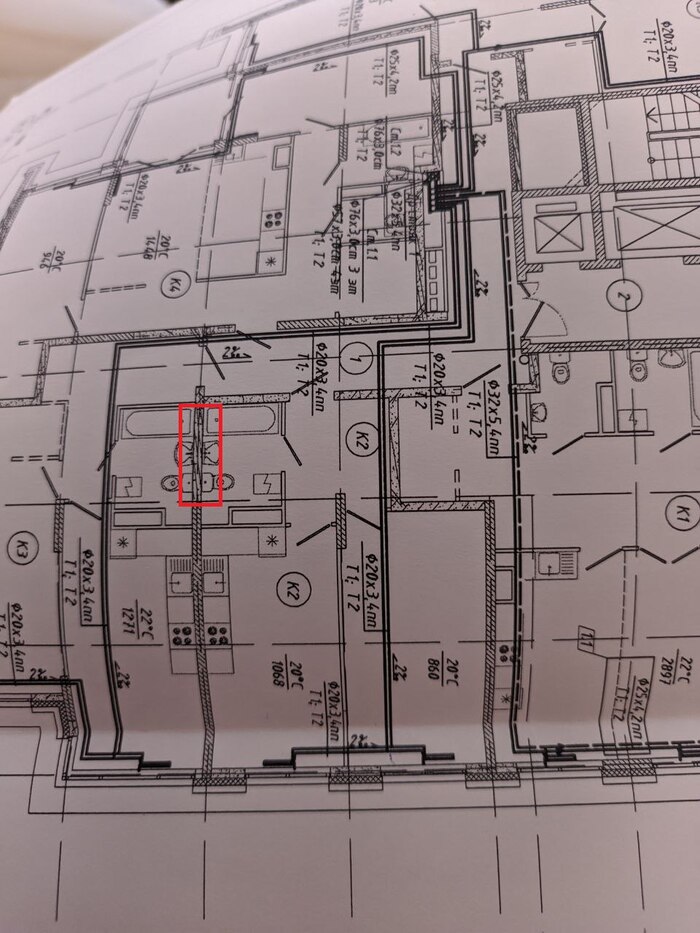

Не могу нигде найти: что это за стена на плане? Получается не несущая, а гозоблок с арматурой редкой?
P.S. Ответил застройщик, это стена из блоков 200мм без арматуры.
