Максимально простое устройство. Датчик тока в виде платы с acs712 на борту. Плата с ESP и потрошки от зарядного устройства APPLE. Разбирать оригинальную зарядку не просто, но надеюсь оно того стоит. Самая дорогая деталь, кстати. Ну и активная пищалка до кучи.

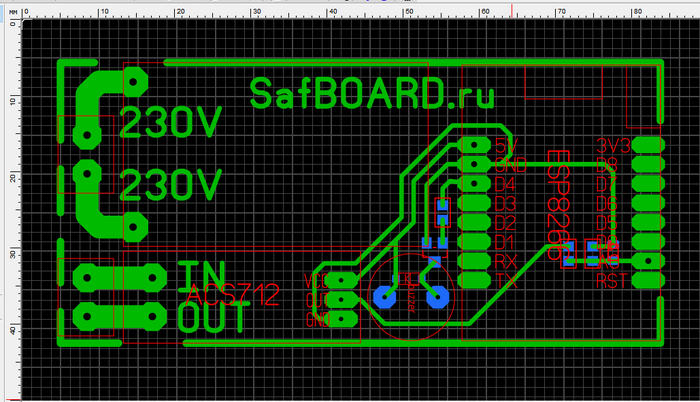

В общем, нарисовал плату.

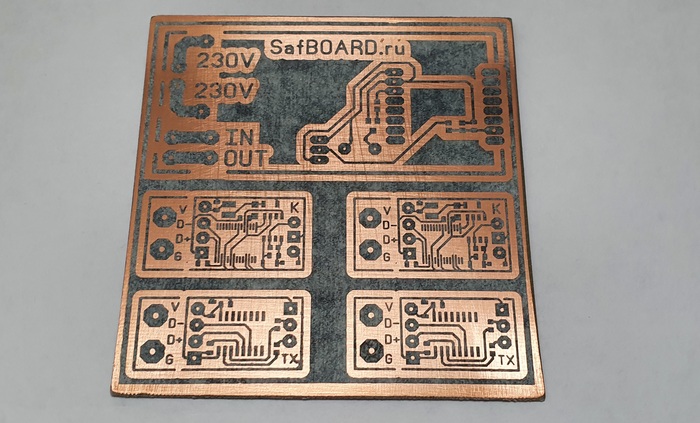

Максимально просто. Обвязка для управления буззером и делитель напряжения, чтобы калечный вход АЦП не повредить. Изготовил способом ЛУТ - что то про лазеры и утюги.

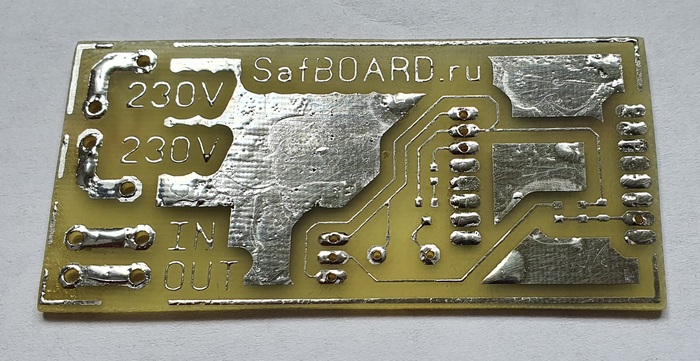

Опускаем в раствор персульфата аммония, сверлим отверстия и лудим.

Вроде неплохо. Но по сути брак. Случайно заснул и оставил банку с раствором и платой на батарее. Благо, дорожки не 0.3. Запаиваю.

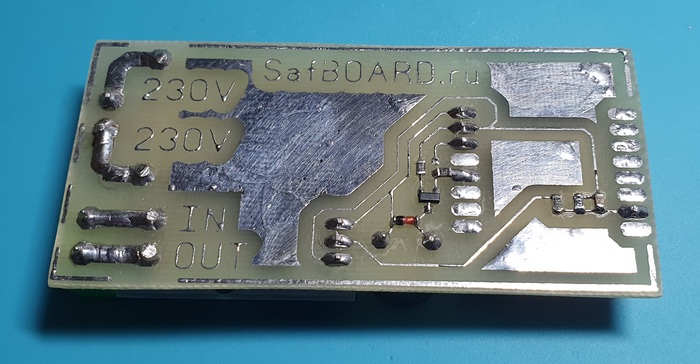

Резистор на базу транзистора уполз вправо. Оказывается, использовать вывод D4 у ESP8266 для пищалки - не лучшая затея.

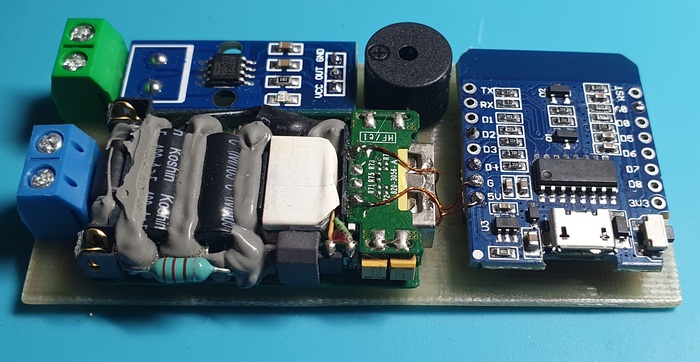

Как то так. Синий - разъем для питания. Зеленый - для замера силы тока. И вроде все хорошо, прошивка готова, пора готовить устройство к отправке. Остались финальные тесты. Подключаю питание к синему разъему... и, ничего. Что то не так. Снимаю плату зарядного устройства.

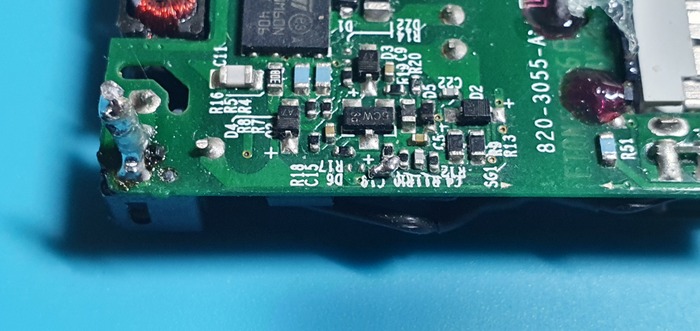

А кто это сделал? В общем, поэтому и не работало. Под соплей спрятался небольшой конденсатор. Убираю лишнее, скрещиваю пальцы и пытаюсь запустить по новой. Вроде есть 5.1 вольт.

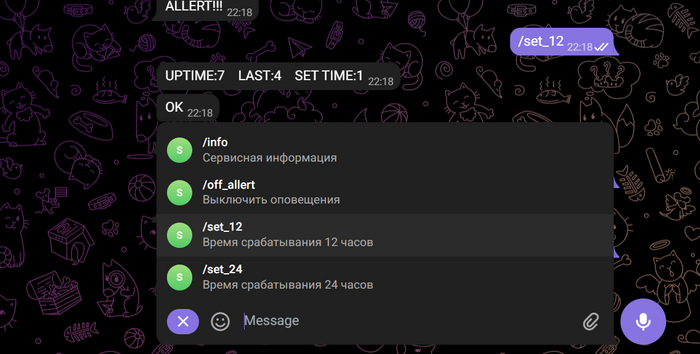

А вот примерно так выглядит тестовый бот.

Первый раз пробую такой вариант управления - он безумно удобен. А главное очень простой. Напомню, устройство должно засекать время, когда подключенный через него насос не будет работать. То есть, не работает, скажем 12 часов, значит нужно подать сигнал и отправить смс. В настройках можно выбрать время срабатывания. А также отключить надоедливые оповещения, которые будут сыпаться раз в час, днем и ночью. Можно посмотреть сервисную информацию. Там время работы микроконтроллера с момента включения, время с последнего включения насоса и установка времени срабатывания. Просто и удобно.

Результатом доволен. Впереди последние тесты и отправка устройства заказчику.

Моя телега https://t.me/bb773301

Моя пустой сайт http://safboard.ru/

Он демонстрирует опыты и результаты измерений в своей (весьма скромной, надо заметить) лаборатории. Собирает конструкции.

Характерная черта — своеобразное оформление канала, компьютерная графика в ретро-стиле :)

Еще там можно увидеть в работе настоящие техно-реликты. Например, газотрон.

Или узнать о селеновых столбах.

К примеру несколько роликов на радиолюбительскую тему с канала "Неизвестная физика".

Ответственно рекомендую канал "Неизвестная физика"  радиолюбителям, любителям ламповых усилителей и интересующимся историей техники.

Ранее я делал пост о Викторе Гончарове (радиолюбитель, тоже ведёт тёплый ламповый канал и мастерит радиоэлектронные устройства). Публикация набрала много плюсов. А Виктор даже выпустил ролик, где передал своё удивление от внезапно нахлынувшей волны подписчиков.

Я считаю, что очень важно поддерживать таких людей и распространять их творчество и просветительские материалы. Это малый но полезный вклад, доступный каждому.

https://www.youtube.com/watch?v=k-FqAeKHUQ8

Моя форма выражения благодарности это репосты любимых авторов, которые создают научно-популярный контент.

Вроде ничего сложного, задача довольно простая. Нужно изготовить плату управления зарядом/разрядом двух банок лития со встроенной повышайкой(буквально на 1-1.5 вольт).
Заказ взял. Так как нужно изготовить 10 плат, решил заказывать в Китае. Сразу после АКБ стоит плата защиты от переразряда, перезаряда и короткого замыкания. Далее идет повышкайка. И все бы хорошо, но очки работают в широком диапазоне напряжения, от 7.4 вольт и выше. Значит примерно половину заряда аккумуляторы могут отдать без повышения. Контроллер(attiny88) будет отслеживать напряжения на входе и выходе. Сможет включать/отключать повышающий dc-dc. В общем, пост носит развлекательный, а не технический характер, поэтому сразу схема. Надеюсь не задеть чувства профессиональных разработчиков.

Схема простая, но если вдруг нужно подробнее разобрать - пишите, сделаю.  Сейчас я бы ее упростил.
Далее расставляю компоненты и рисую дорожки.

3D модель платы в easyEDA безумно удобная штука.

Заказываю платы и детали. Возникли первые сложности. Посылка с attiny88 шла около трех месяцев, и в итоге из 5 позиций, именно микроконтроллеры продавец не положил. Заказываю по новой и спустя две недели, а это уже май, все что нужно у меня на столе.

И коробка с компонентами. Решил осваивать пайку с помощью паяльной пасты. Поправка, с помощью просроченной паяльной пасты, которая изрядно подсохла. С помощью трафарета, наношу.

Вот что получается.

Расставляю все по своим местам.

А теперь можно засунуть в духовку. Я использую сепаратор для разборки сенсорных модулей. Можно применить нижний подогрев.

Вроде более менее. После исправлял все непропаи и убирал лишнее. Все таки пасту нужно брать свежую. Но скорость и удобство монтажа того стоит. Делал сразу по три платы.

Исправление косяков, заливка прошивки и минимальные тесты. Заказ выполнен и первая плата уехала в Питер.

Опыт очень интересный. Впервые использовал одну кнопку без фиксации для включения микроконтроллера и управления функциями. При зажатии, плата оживает, подает звуковой сигнал, зажигает лампочки и готова к работе. Если подать питание на вход/выход с зарядного устройства - контроллер поймет, что подключена зарядка. Если подключить нагрузку, то после короткого и длинного нажатия будет подано питание на выход. Когда напряжение на банках снижается до 7.4 вольт, включается повышающий преобразователь, и на выходе получается 8.1 вольт. Если во время работы сделать короткое и длинное нажатие, плата переходит в режим ожидания. Во время режима ожидания или зарядки, можно обесточить плату нажав быстро три раза. Можно нажать один раз, в ответ плата запищит и покажет примерный уровень заряда. В процессе работы, заряд отображается постоянно. А если напряжение падает ниже 6.5 вольт - в работу активно включается пищалка, намекая, что пора сажать квадрокоптер.
Защиты от переразряда, перезаряда, короткого замыкания силами HY2120 и плавкого предохранителя на выходе платы. Контроллер не пропустит напряжение выше 9 вольт от зарядного устройства.

В процессе написания скетча.
Заказ как всегда не очень выгодный, но опыт дорогого стоит. Да и заказчик попался прекрасный, с пониманием отнесся к задержке из за отсутствия деталей. Далее практические тесты, доработка прошивки под возникшие хотелки и отправка оставшихся 9 плат. Единственный минус, это нагрев диода при работе повышайки и с этим нужно смириться.
Такие дела. Если интересны подобные посты, пишите комменты и ставьте плюсы. Не только сиськи, коты и баяны должны быть в горячем? Повторюсь, я любитель и это скорее хобби.
