В 2019 году великому российскому конструктору-оружейнику Михаилу Тимофеевичу Калашникову исполнилось бы 100 лет. В историю этот конструктор навсегда вошел благодаря своему автомату, который известен сегодня по всему миру и является одним из символов современного автоматического оружия.

При этом наивно было бы полагать, что известный конструктор работал лишь над одним автоматом и производными от него. В разное время конструктором создавались и пистолеты-пулеметы, и снайперские винтовки. Одной из его малоизвестных для широкой публики разработок был автоматический пистолет, участвовавший в конкурсе одновременно с пистолетом Стечкина, который в итоге и был принят на вооружение Советской Армии.

Сегодня сама идея принятия на вооружение армии автоматического пистолета, который мог вести огонь очередями, многими специалистами воспринимается, как ошибочная. Однако в середине XX века до и после Второй мировой войны подобным разработкам уделялось достаточно много внимания, особенно за рубежом. Главным образом, иностранные конструкторы работали над автоматическими пистолетами и пистолетами-пулеметами под распространенный патрон 9х19 мм Парабеллум.

В то же время в Советском Союзе данная тема достаточно долго обходилась стороной, хотя вопрос вооружения стрелковым оружием экипажей танков, различных бронированных боевых машин и самоходных артиллерийских установок не мог быть решен за счет автомата, который создавался под более мощный промежуточный патрон, как не мог быть он решен и за счет пистолета Макарова. Автоматы не устраивали военных по своим габаритам, а ПМ в большинстве случаев признавался недостаточно эффективным оружием на поле боя.

Уже в конце 1945 года Главное Артиллерийское управление РККА подготовило тактико-технические требования к новым пистолетам и патронам для них. Подготовка ТТХ к новым изделиям шла с обобщением обширного опыта, который был накоплен в годы Второй мировой войны.

Так новый пистолетный патрон калибра 9 мм с гильзой длиной 18 мм был создан Б. В. Семиным в ОКБ-44 (сегодня знаменитый ЦНИИТОЧМАШ) именно в соответствии с заданием ГАУ. Первая партия патронов была передана для проведения испытаний уже в 1947 году. Если же говорить о пистолетах, то армия рассчитывала получить два принципиально отличавшихся друг от друга образца короткоствольного оружия.

Первый пистолет должен был обладать небольшой массой (не более 700 грамм) и размерами, он должен был стать личным оружием самозащиты для офицеров Советской Армии. Второй пистолет планировалось сделать «персональным оружием самообороны» для офицеров, которые должны были находиться в зоне непосредственного соприкосновения с противником и могли вступить в огневой контакт с вражеской пехотой.

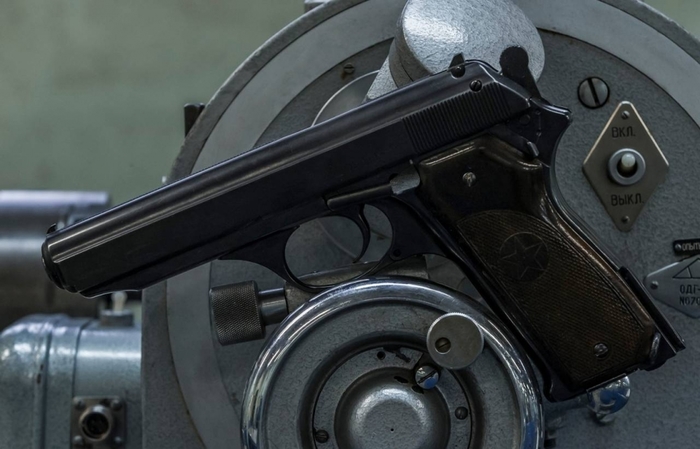

Сегодня мы знаем, что компактным пистолетом, который был принят на вооружение Советской Армии в 1951 году, оказался знаменитый сегодня пистолет Макарова (ПМ), а вот на роль «большого автоматического пистолета», который поступил на вооружение не только советских офицеров, но и экипажей боевой техники и расчетов артиллерии – стал автоматический пистолет Стечкина, не менее знаменитый сегодня АПС. При этом в тени остается тот факт, что конкурентами пистолета Стечкина, на момент принятия его на вооружение, были и другие образцы автоматических пистолетов под тот же патрон 9х18 мм, среди которых были модели, предложенные Калашниковым и Воеводиным.

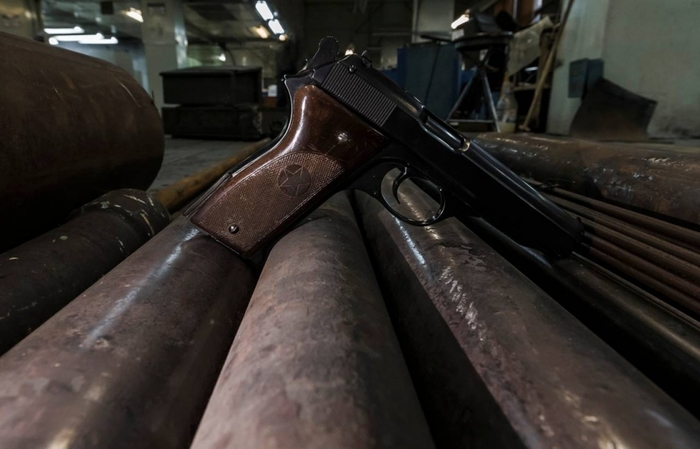

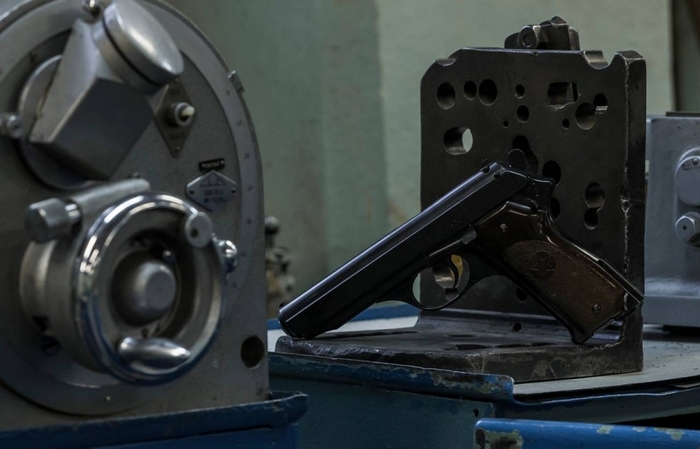

Автоматический пистолет Калашникова модели 1950 года использовал схему автоматики со свободным затвором. Возвратная пружина находилась вокруг неподвижного ствола пистолета, курковый ударно-спусковый механизм модели был несамовзводным, находящийся с левой стороны предохранитель-переводчик режимов огня допускал возможность стрельбы из пистолета как одиночными выстрелами, так и очередями.

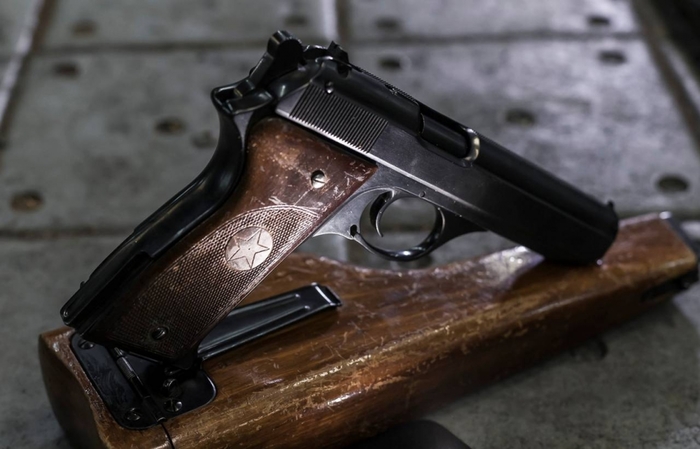

Стандартный магазин должен был вмещать 18 патронов калибра 9х18 мм. Сзади на рукоятке был расположен специальный паз, который предназначался для крепления деревянной кобуры-приклада. Вес пистолета без патронов составлял 1,25 кг, с кобурой оружие весило уже 1,7 кг.

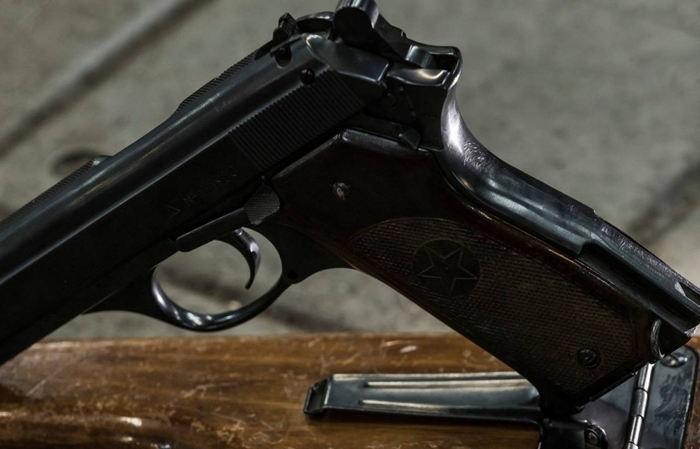

По результатам испытаний модель была несколько раз модернизирована. К 1951 году автоматический пистолет Калашникова получил новый магазин, рассчитанный на 20 патронов, а также новый прицел и измененное месторасположение переводчика-предохранителя.

Несмотря на эти изменения в конкурентной борьбе модель уступила пистолету, предложенному на конкурс Стечкиным. По этой причине автоматический пистолет Калашникова образца 1950 года навсегда остался в истории лишь в виде нескольких изготовленных прототипов.

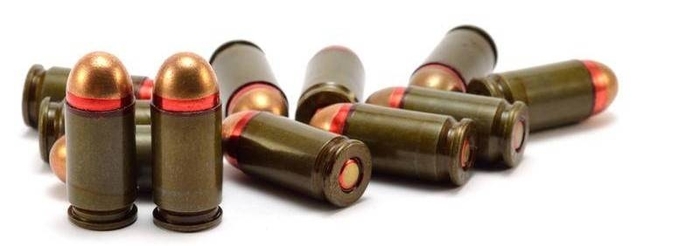

Патроны 9х18 ПМ

Соревноваться с АПС пистолету Калашникова было действительно тяжело, возможно, данная модель даже не дошла до стадии полигонных испытаний. Причина была и в том, что в период создания пистолета, испытаний и принятия на вооружение автоматического пистолета Стечкина Михаил Тимофеевич был занят работой по своей основное теме – автомату и пулемету, сконцентрировавшись на разработке в первую очередь длинноствольных моделей огнестрельного оружия.

В этой области Калашников сумел добиться хорошо всем известных достижений и существенных успехов. При этом автоматический пистолет Калашникова, будучи представленным в нескольких вариантах исполнения, навсегда остался историей. Один из таких пистолетов сегодня находится в Санкт-Петербурге в фондах Военно-исторического музея артиллерии и инженерных войск и войск связи.

Танкисты, артиллеристы, летчики получили на вооружение пистолет Стечкина. АПС, который также комплектовался деревянной кобурой-прикладом, мог вести огонь одиночными выстрелами и очередями.

При этом уже войсковая эксплуатация пистолета выявила ряд недостатков, к которым относили крупные габариты оружия, неудобство ношения массивной кобуры-приклада, непрактичность ведения автоматического огня. Рукоятка автоматического пистолета Стечкина с малым углом наклона требовала от солдат и офицеров некоторого времени для привыкания и мало подходила для «инстинктивной» стрельбы навскидку.

Военные считали данное оружие чрезмерно большим и неудобным в повседневном ношении, особенно в мирное время. Вишенкой на торте было то, что вместе с АПС необходимо было носить 4 полностью снаряженных запасных магазина (по 20 патронов в каждом) в подсумках, что еще больше отягощало военнослужащих.

Уже в 1958 году АПС был снят с производства, а в начале 60-х годов прошлого века большая часть подобных пистолетов переместилась на складское хранение, хотя на вооружении некоторых категорий военнослужащих, в частности у пулеметчиков (пулемет Калашникова) и гранатометчиков (РПГ-7), данный пистолет оставался на вооружении до начала 1980-х годов.

При этом вне зависимости от того, чей пистолет: Калашникова или Стечкина был бы принят на вооружение, у них были и другие общие недостатки, к примеру, выбранный патрон. Баллистические характеристики патрона 9х18 мм не могли обеспечить высокой начальной скорости полета пули, а значит и хорошей настильной траектории. Помимо этого у 9-мм пули было недостаточное пробивное действие, а против целей, использующих индивидуальные средства защиты, к примеру, бронежилеты, подобный патрон был неэффективен в принципе. Помимо всего прочего существовала большая опасность рикошетов в помещении.

Неслучайно в середине 1970-х годов в Советском Союзе был начат конкурс «Модерн», основной задачей которого было создание и принятие на вооружение уже не новых автоматических пистолетов, а малогабаритных автоматов под штатный патрон 5,45х39 мм.

Оружие, которое пришло на смену пистолету АПС в Советской Армии, носило название АКС-74У и было разработано Михаилом Тимофеевичем Калашниковым. Данная модель представляла собой укороченный вариант автомата АКС-74. Так спираль истории сделала очередной круг.

Источник http://dlyakota.ru/78493-avtomaticheskiy-pistolet-kalashniko...

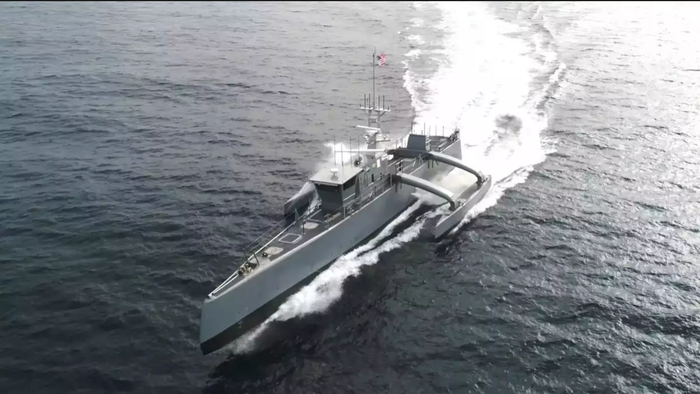

Беспилотный надводный корабль ВМС США «Морской охотник».

Военно-морской флот США хочет в течение следующих пяти лет приобрести десять беспилотных надводных кораблей большого водоизмещения, или LDUSV (Large Displacement Unmanned Surface Vessels), стоимостью около 2,7 миллиарда долларов. Беспилотные корабли будут иметь длину более 90 метров и водоизмещение примерно 2000 тонн. Иными словами, размеры корабля будут сравнимы с размерами российского корвета проекта 20380, имеющего стандартное водоизмещение 1800 тонн. Предполагается, что закупка этих кораблей станет важным шагом для реализации планов ВМС по созданию беспилотных надводных соединений.

ВМС США планируют использовать такие корабли как в качестве надводных сенсоров, так и для уничтожения вероятного противника. Отсутствие экипажа позволит получить принципиально новые возможности при сохранении габаритов существующих кораблей.

бюджет на закупку pdf

Военные США замахнулись на революцию в сфере применения Военно-морского флота. Они хотят много крупных беспилотных кораблей, способных решать самые разные задачи.

Издание The Drive поделилось видео, демонстрирующим возможный облик «среднего беспилотного надводного судна», которое во многих отношениях близко к предложенной ВМС США концепции LDUSV.

Ранее ВМС США заявили, что LDUSV могут играть роль «плавучих арсеналов», несущих ракеты и способных обеспечить дополнительную огневую мощь наземной группировке войск. Возможности применения системы вертикального пуска будут одним из требований для программы.

Отметим, что концепцию применения беспилотных надводных кораблей флот США вынашивал и раньше, только ранее она предполагала применение более скромных по своим размерам и возможностям полностью автономных «охотников». Главная задача уже испытанного корабля Sea Hunter — охота за вражескими субмаринами. Он получил радары нескольких типов, оптико-электронную систему круглосуточного наблюдения за морской поверхностью, станцию РЭБ, мощный гидроакустический комплекс, систему автоматического определения типа выявленной субмарины и систему связи, которая позволит передавать данные на тысячи километров.

Несколько ранее DARPA и ВМС США начали испытывать корабль близ калифорнийского побережья. Эти испытания продлятся два года. Данный этап предполагает оценку возможностей маневрирования в судоходной зоне. По окончании испытаний будет принято решение о начале серийного производства корабля. Пока что «Морской охотник» не несет всей необходимой ему аппаратуры, а на его борту на случай экстренной ситуации будет находиться персонал. В будущем же корабль сможет действовать в полностью беспилотном режиме.

Главная задача Sea Hunter – охота за вражескими субмаринами. Прежде всего речь идет о российских подлодках. Новый корабль получит радары нескольких типов, оптико-электронную систему круглосуточного наблюдения за морской поверхностью, станцию РЭБ, мощный гидроакустический комплекс, систему автоматического определения типа выявленной субмарины и систему связи, которая позволит передавать данные на тысячи километров. Переданная информация будет использоваться другими кораблями США для уничтожения неприятеля.

Сам Sea Hunter представляет собой малый боевой корабль, длина которого составляет 40 м. Он построен по схеме тримарана. Предполагается, что «Морской охотник» сможет действовать автономно в течение 60–90 дней.

Еще раньше, напомним, США испытали беспилотные катера. Специалисты отмечают, что их можно будет вооружить пулеметами, а использоваться такие катера будут в том числе для сопровождения более крупных кораблей. Подобные разработки, кстати, ведутся и в Израиле. Однако, очевидно, именно американские технологии в этой сфере можно считать передовыми.

США принимают на вооружение патрульные катера без экипажа, которые будут в автоматическом режиме сопровождать более крупные корабли. Об этом сообщил представитель американских ВМС Мэтью Кландер.

По его словам, испытания катеров, длина которых составляет 11 метров, прошли в августе на реке Джеймс в штате Вирджиния. Один корабль сопровождали 13 беспилотников в автоматическом режиме: пять охраняли, а остальные восемь отправились обследовать условное подозрительное судно. Потенциальную цель окружили, после чего главный корабль смог безопасно продолжить движение.

По словам Кландера, во время демонстрации, которая, по его словам, стала «прорывом», военные сымитировали проход через пролив. «Это может быть Малаккский пролив или Ормузский», — заявил представитель ВМС.

По словам Кландера, беспилотные катера могут оснащаться пулеметами. Один оператор может управлять до 20 такими устройствами.

В это же самое время Китай испытал эскадру беспилотников. Компания из Китая Yunzhou Intelligent успешно испытала эскадру, которая состоит из 56 малоразмерных надводных беспилотников.

По информации China Daily, испытания проходили в Южно-Китайском море рядом с архипелагом Ваньшань. В рамках тренировки было отработано слаженное управление группировкой плавучих роботов, передает tvzvezda.ru. Построенные в кильватерные колонны коптеры обходят встречные корабли, с легкостью перестраиваются для прохождения узких участков, складываются в иероглифы, а также изображают летную палубу авианосца, по которой пролетает катер, тоже являющийся беспилотным.

пост о китайском "москитном флоте"

На этом фоне очень забавно выглядят выступления сотрудников Google, Microsoft и других гражданских IT-компаний на тему отказа сотрудничать со штатовскими силовиками и военными. Военные тем временем уже в течение ближайших пяти лет хотят закупить беспилотные боевые корабли водоизмещением до 2000 тонн. Это размер хорошего корвета, а учитывая, что никакого места под команду и ее потребности не надо, такое судно может быть напичкано гораздо бОльшим объемом вооружений и спецоборудования.

Интересно будет, если по-настоящему автономные и безлюдные войны начнутся не на земле или в воздухе - а на море. Там, кроме всего прочего, и журналистов нет

Источники:

https://naked-science.ru/article/tech/flot-ssha-nameren-zakupit-krupnye

http://www.thedrive.com/the-war-zone/26915/navys-budget-requests-two-huge-missile-laden-drone-ships-that-displace-2000-tons

https://www.secnav.navy.mil/fmc/fmb/Documents/20pres/Budget%20Highlights%20Book.pdf

https://naked-science.ru/article/tech/v-ssha-nachalis-ispytaniya-samogo

https://lenta.ru/news/2014/10/05/newboat/

https://ghall.com.ua/2018/05/31/kitaj-ispytal-eskadru-bespilotnikov-video/

источник Этот пост про несколько остроумных конструкций, в которых нет ни грамма электроники. Гибрид пистолета и револьвера под «треугольный» патрон, трехствольный советский автомат и безгильзовые стреляющие часы с кукушкой — военные диковинки середины прошлого века, которые отлично смотрелись бы в фантастическом фильме.

«Револьверы» Dardick

В 1950-х годах в США экспериментировали с альтернативными методами боепитания пулеметов. Кажется, тогда было подмечено, что будь у патрона треугольная гильза, он занимал бы меньше места в магазине. Всерьез эту идею никто не рассматривал, пока американец Давид Дардик (David Dardick) не решил, что «треугольный» патрон идеально подойдет для оружия, сочетающего простоту конструкции револьвера с большим боезапасом пистолета.

В 1958 году Дардик запатентовал open chamber gun под Tround-патрон (от Triangular Rounds) с пластиковой гильзой в форме треугольника Рело. Буду называть оружие Дардика револьвером, но это условность. То была гибридная конструкция, которая дядюшке Кольту не приснилась бы и в страшном сне.

отдельный пост про револьвер

В рукояти револьверов Дардика находится неотъемный магазин на 11, 15 или даже 20 патронов в зависимости от модификации. Заряжается он через специальное окно на боку оружия.

Из магазина патроны под давлением пружины подаются в барабан револьвера. Отверстия в нем расточены и лишены внешней стенки. Отчасти ее функцию выполняет сама гильза патрона, сдерживающая пороховые газы, отчасти рама пистолета, не дающая гильзе деформироваться при выстреле.

(дополнение: рекламная картинка Дардика содержит неправильное изображение: судя по ней же, ствол соответсвует положению патрона над осью барабана, но на той части, где изображены в том числе и патроны в магазине, место в барабане, соответствующее стволу, пусто, а то место (в барабане), которое должно быть свободно после выброса гильзы — нет. Если обратное вращение барабана заблокировано, а скорее всего это так, то такое в принципе невозможно, если не сделать две вещи: заблокировать подачу патронов из магазина и воспрепятствовать выбросу гильзы или запихать её (или другую гильзу) обратно)

После нажатия на спусковой крючок барабан проворачивается на треть оборота, курок взводится и спускается — все за счет мускульной силы стрелка. Стреляная гильза выбрасывается центробежной силой, на линию ствола поступает новый патрон.

Дардик проектировал оружие для гражданского рынка и не стеснялся рассказывать в рекламе о главном преимуществе своего изобретения. В стандартные массивные гильзы легко помещались пули самого разного калибра: .38 (9 мм), .22 (5,56 мм), .30 (7,62 мм). Знай только меняй съемные стволы. Изобретатель даже сделал аксессуар, превращавший револьвер в легкий карабин.

Тем не менее, популярности револьверы Дардика не снискали. В этом винят высокую цену оружия и его необычных патронов.

Интересно, что спустя 10 лет после прекращения продаж, к Дардику обратились за консультацией оружейники Harrington & Richardson. Им нужна была помощь в создании винтовки для участия в конкурсе SPIW (Special Purpose Individual Weapon), посвящённом способам радикально улучшить пехотное оружие.

пост про залповый автомат Дардика

Экспериментальная винтовка H&R SPIW должна была использовать Tround патрон с тремя пулями-дротиками, наподобие тех оперённых подкалиберных снарядов, что сегодня выпускают по бронетехнике.

Винтовку сняли с конкурса. Конструкция оказалась опасно ненадежной. В Harrington & Richardson не озаботились тем, чтобы закрыть патронник. Прорыву пороховых газов в опасной близости от лица стрелка препятствовала только пластиковая гильза.

Стреловидные и многопульные патроны – тема, заслуживающая отдельного рассказа. Здесь отмечу лишь то, что несколько пуль в одном боеприпасе, выпущенные одним выстрелом, в теории должны попадать кучнее, чем очередь из трех выстрелов за счет меньшего увода ствола от отдачи.

Впрочем, существовал даже более радикальный путь увеличения кучности при сохранении плотности огня – залповая стрельба сразу из нескольких стволов. И хотя в некоторых русскоязычных источниках говорится, что H&R SPIW обладала тремя стволами, скорее всего, это неточность. Здравый смысл, имеющиеся изображения, конструкция патрона и один из патентов подсказывают, что ствол все-таки был один, но трехканальный.

Трехствольный автомат ТКБ-059

Существуют другие многоствольные автоматы. Один из них — трехствольный, собрали в Туле под руководством Германа Александровича Коробова в 1962 году.

Прототип известный как «Прибор ЗБ» имел три отдельных ствола, заимствовал часть узлов у автомата Калашникова, но имел сверхсовременную по меркам того времени компоновку «буллпап» — встроенный магазин на 60 патронов располагался позади рукояти.

По имеющимся фотографиям видно, что прототип выполнен довольно грубо и представляет собой не более чем демонстрационный образец.

Тем не менее, Коробов получил задание доработать конструкцию и в 1966 году продемонстрировал военным ТКБ-059 — фантастический автомат, в котором не осталось ничего от Калашникова. Сегодня его можно увидеть в Тульском музее оружия.

Корпус ТКБ-059 разделяется надвое. Внутренние механизмы представляют собой единый блок, откатывающийся по направляющим в корпусе оружия под действием отдачи — так называемая лафетная схема автоматики. Энергия отката используется для перезарядки оружия.

При весе 4,15 кг автомат имеет боезапас в 45 патронов.

ТКБ-059 прошел государственные испытания и показал лучшую, чем у модифицированного автомата Калашникова кучность стрельбы, но на вооружение принят не был. Необычность конструкции смутила бы кого угодно, но скорее дело в объективных причинах — сложности заряжания магазинов, невозможности вести огонь одиночными и отсутствии «спроса». По характеристикам военных устраивал и АКМ.

пост про Трехствольный автомат Коробова 3Б и ТКБ-059

Штурмовая винтовка Heckler & Koch G11

Еще одна разработка, о которой хотелось бы рассказать — немецкая винтовка G11 под безгильзовый патрон. Ее разработка началась в 1967 году, когда минобороны ФРГ искало замену устаревающей Heckler & Koch G3.

В Heckler & Koch посчитали перспективной идею уменьшения массы и габаритов боеприпасов за счет отказа от гильзы. Легкие и компактные патроны позволили бы солдатам носить больший боезапас, а также должны были произвести революцию в конструкции автоматического оружия, которое больше не нуждалось бы в механизме для выброса гильз.

Патрон будущего в представлении немцев представлял собой пулю, впрессованную в заряд взрывчатого вещества. Его создание доверили компании Dynamit Nobel AG.

Ранние варианты патрона имели калибр 4,3 мм и представляли собой лакированные пороховые шашки с пулей, вклеенной в переднюю часть. Однако они самовоспламенялись, попав в перегретый интенсивной стрельбой патронник.

Эту проблему решили только в 80-х, спроектировав телескопический 4,73 мм патрон DM11 на базе термостойкого октогена.

Серия прототипов под патрон DM11 включала в себя пистолет, пулемет, пистолет-пулемет, но постепенно работы свелись к единственной штурмовой винтовке — Heckler & Koch G11. Ее конструкция отличается чудовищной сложностью.

Как и автомат Коробова, G11 построена по лафетной схеме, но это единственное, что роднит ее с аналогами. Heckler & Koch G11 иронично прозвали «немецкими стреляющими часами с кукушкой», и не зря. Внутренности винтовки действительно напоминают часовой механизм.

Не берусь исчерпывающее описать происходящее внутри корпуса во время выстрела. Даже видео разборки G11 не дает полного представления о работе механизмов.

Суть же заключается в следующем. Коробчатый магазин на 45 или 50 безгильзовых патронов вставляется сверху, вдоль ствола. Боеприпасы из него подаются вертикально вниз и попадают в ключевой элемент конструкции — вращающийся цилиндр. Он выполняет роль каморы-патронника. Цилиндр поворачивается на 90 градусов, патрон оказывается на одной линии со стволом. Срабатывает ударник, происходит выстрел.

Как ни странно, G11 дошла до войсковых испытаний. Немцы с завидным упорством продолжали разработку вплоть до 90-х годов прошлого века. Похоже, остановить их смогла только окончательная стандартизация боеприпасов в рамках НАТО.

Схемы, документацию и прочие наработки по проекту в 2004 году приобрели американские военные подрядчики для программы Lightweight Small Arms Technologies. Дальнейшая судьба G11 неизвестна. Наработки могли быть засекречены или окончательно забыты, причем последнее вероятнее.

пост про G11

Только в пародии на светлый мир будущего G11 могли принять на вооружение.

Зато Heckler & Koch G11 оставила след в массовой культуре. Ее можно увидеть в комедийном боевике «Разрушитель» (Demolition Man, 1993 год), таких играх, как Fallout 2, Jagged Alliance 2, 7.62 High Calibre, Metal Gear Solid: Peace Walker, Call of Duty: Black Ops и даже в аниме: Neon Genesis Evangelion и Darker Than Black. Не такой уж плохой конец, если подумать.

И как резонно отметил certero еще и в "спинофф сериале Атлантис (Звёздные Врата) ими были вооружены все земляне".
