Башенный кран при работах на больших высотах нуждается в закреплении к возводимому сооружению, в нашем случае, к градирне. Высота градирни составит 88 метров (это 30-этажный дом).

Пристежки крановые – вид горизонтального скрепления башенного крана с зданием для целей фиксирования башни при высотном строительстве. Они устраняют раскачивание и предохраняют от возникновения чрезвычайных ситуаций, в том числе в условиях ветровых нагрузок.

В зависимости от модели строительного крана крепления крановых пристёжек располагаются на различных отметках. Первое крепление монтируется на высоте приблизительно 45 м. — это равняется четвёртому ярусу башенной градирни на Томь-Усинской ГРЭС.

Проектировщики компании Каскад спроектировали устройство пристёжек в соответствии с прогнозируемыми нагрузками на конструкцию, ветровыми нагрузками, и рассчитали универсальные крепления для крана.

Пристёжки необходимы для удержания башни крана в вертикальном положении, при этом вдобавок уменьшаются нагрузки на фундаментную плиту под кран (в частности, горизонтальная нагрузка и крутящий момент). При монтаже кранового крепления существенно уменьшаются нагрузки на фундамент.

Немного предыстории: Несколько лет назад вся наша команда переехала в новый красивый офис: дизайнеры разработали дизайн-проект, а ремонтно-строительный отдел воплотил в жизнь все задуманное. Офис обживался и наполнялся уютом. Так в этом году очередь дошла до установки кондиционеров.

Офис Люксотра. Площадь по полу – 150 м2, Высота потолков – 6.6 м

Конечно, мы подумали о них заранее. И в начале лета они были уже у нас. Заказали кондиционеры у подрядчиков, с которыми сотрудничаем на всех объектах. Сразу обозначим, что установкой тоже всегда занимаются подрядчики.

В офис кондиционеры пришли быстро – выбрали две кассетные сплит-системы. Такие кондиционеры стали самым оптимальным вариантом. Из плюсов также эстетичный вид и равномерное распределения воздуха.

Лето в Петербурге выдалось жарким, установку постоянно переносили, видимо компании не справлялись с объемами. Постоянное ожидание становилось утомительным. Было решено заняться установкой своими силами.

Начало работ

Наш технический специалист изучил все нормативные документы, виды кондиционеров и технологию установки. В общем, досконально разобрался в вопросе.

Вместе с дизайнером они сделали все необходимые обмеры. Затем дизайнер начертил схему коммуникаций, а технический специалист составил подробное ТЗ для прорабов и рабочих. Важно было всё согласовать с администрацией здания. И только после начинать работу.

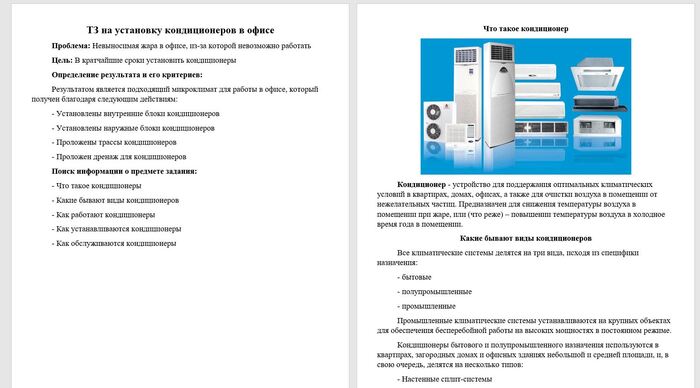

(фрагмент ТЗ)

Установка внутренний блоков

Первое, что сделали – защитили пространство офиса от пыли и грязи. Под чутким надзором прораба наши сотрудники дружно подготавливали свои рабочие места.

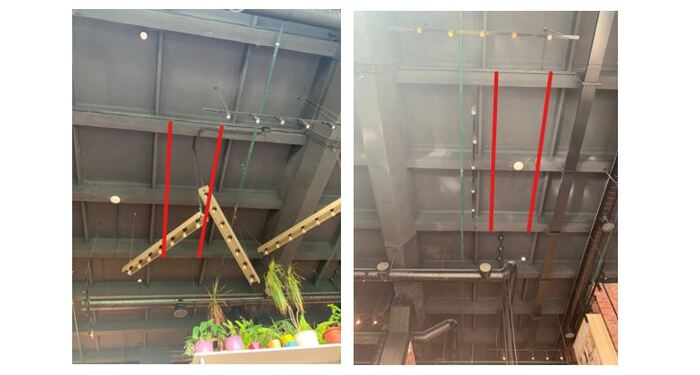

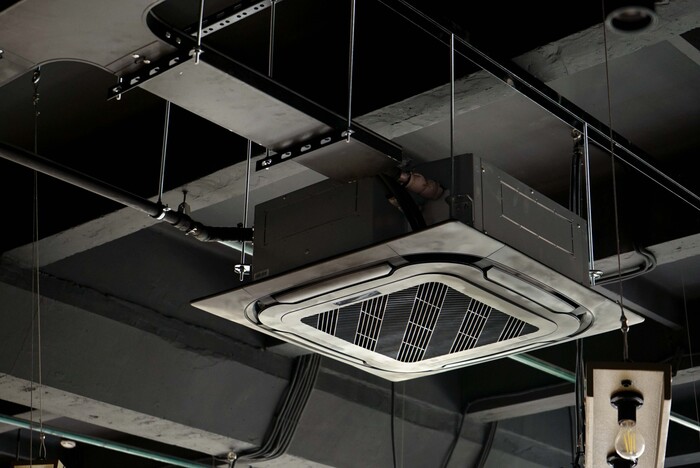

Следующий шаг – установка внутренних блоков. Для этого понадобилось при помощи профилей смонтировать монтажную систему и при помощи шпилек подвесить кондиционер. Высота потолков в офисе – 6.6 метров, поэтому рабочим приходилось трудится на большой высоте.

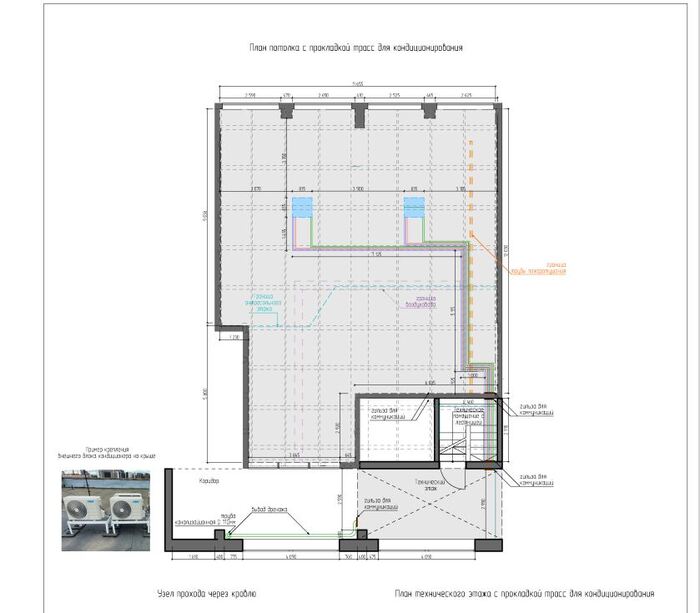

Чтобы смонтировать лоток укладки фреоновых трасс (кабель, который соединяет главный и внутренний блок системы), нужно было обойти трубу воздуховода. Этот момент мы отразили на чертеже.

Прокладка дренажа

Далее нам было необходимо смонтировать дренаж (или по-простому трубку для отвода конденсата в офисе), а также сделать проходные отверстия для коммуникации и заложить гильзы в соответствии с планом.

Гильза – деталь механизма или другого изделия, имеющая форму трубы.

Дренаж смонтировали также на лестнице, техническом этаже и коридоре. После прохода трубы дренажа из офиса на лестницу, увеличили уклон так, чтобы труба вышла под лоток.

В коридоре же дренажная труба была подключена к канализации через сифон, в которую в дальнейшем будет стекать конденсат.

В заключение этого этапа был сделан узел прохода коммуникаций на крышу в соответствии с чертежом.

Установка наружных блоков

Внешний блок кондиционеров крепился на крыше. Под него на кровле устанавливали специальный каркас.

Прокладка электрики состояла из следующих работ:

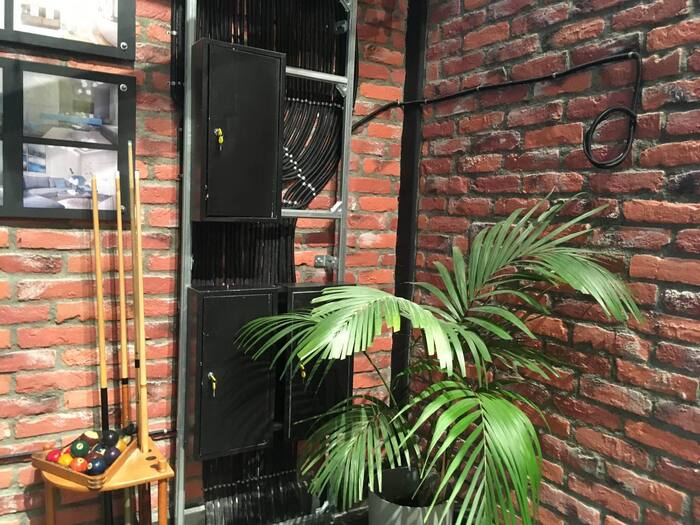

– установка электрощита у входа в офис

– проводка электропитания от электрощита к внутренним, а затем наружным блокам

– проводка электропитания между внутренними и наружными блоками

Медные трассы для фреона проводились между внутренними и наружными блоками кондиционера.

Фреон – техническое название группы фторсодержащих производных насыщенных углеводородов, применяемых в качестве хладагентов.

Далее следовали работы по развальцовке труб и крепежу трубопровода хладагента.

Когда монтаж труб был завершен. В них с помощью вакуумного насоса в системе создавали вакуум. Через редукторы с манометрами закачивали азот. Это делалось для того, чтобы проверить трубы на утечки.

После того как все было проверено настал черед заправки дополнительным объемам хладагента.

Завершающим этапом стал монтаж трубы хладагента и теплоизоляция трубопровода. Для его прохода через стены необходимо устанавливать гильзы, а также производить заделку отверстий огнестойкой монтажной пеной, чтобы в случае чрезвычайных ситуаций огонь не распространялся по помещениям.

(Заделка проходных отверстий)

Хотелось бы написать, что всё прошло идеально, но не тут-то было. С первого раза наши сплит-системы не заработали. Перепроверили – все должно работать. Пришлось обращаться в сервисный центр. Оказалась, что мы не сняли специальные заглушки, которые стопорят работы вентилятора. А в инструкции этот момент не указали.

Так у нас появились кондиционеры в офисе. А еще стоит сказать, что кондиционеры пришли в стандартном белом цвете, и чтобы они гармонично вписались в стиль офиса мы покрасили их черной краской.

И, конечно, всех интересуют цены. Покупка самих кондиционеров, покупка расходников, аренда оборудования и работа наших рабочих обошлась нам примерно в 800 тысяч рублей.

Разобраться в неизвестной теме бывает сложно. Но все возможно, если приложить больше усилий.

Сталкивались ли вы с неизвестной задачей, которую пришлось решать?

Выполнен монтаж котельной дома площадью 140кв.м.

Первая часть здесь - 21 августа 2022 года. деревня БОЛЬШИЕ ГОРКИ, часть 1

Тут у нас совсем простота, но не показать и не рассказать никак нельзя.

Это котельная для самой популярной у нас системы отопления в одноэтажных домах до 160 кв.м. - теплые полы под плиткой во всём доме. Радиаторами и не пахнет за ненадобностью.

Популярная она, так как простая, надежная и наиболее энергоэффективная. То есть, котловой насос сам прокачивает все контуры с допустимым расходом около полутора литров. Также, он же подаёт теплоноситель в теплообменник бойлера по приоритетному запросу для приготовления горячей воды

.

Никакого гидравлического разделителя и дополнительного насоса для повышения расхода в контурах и более быстрого нагрева полов нет. Есть только насос для рециркуляции горячей воды между бойлером и потребителями для появления горячей воды из любого смесителя без ожидания.

Газовый котел для такой низкотемпературной системы только конденсационный!

Во-первых, КПД при такой системе у него практически всегда будет 99%(у обычного газового 82-87), а во-вторых, что более важно, заказчик не будет мучаться с тактованием* котла, так как для теплых полов нужна минимальная мощность для поддержания температуры в абсолютно бОльшую часть времени - летом, зимой, весной и теплой зимой. А всё это потому, что конденсационный котел может себя "придушить" до 3,5кВт, а обычный газовый до 9-12кВт.

*Тактование - это когда котёл включается, быстро выходит на заданную температуру и отключается, через некоторое время цикл повторяется и так непрерывно.
