На самом деле, дизайнеров я очень люблю! Они помогают строителям, отделочникам, электрикам, сантехникам... зарабатывать себе на хлеб. По этому прошу рассматривать статью не как упрек, а как ценное наблюдение.

Хочу рассказать какие недосмотры наиболее часто встречаются в дизайн проектах. (реальные примеры показывать не буду, чтобы ни кого не дискриминировать, максимум свои зарисовки или картинки из свободных источников)

Первое. Источники света без выключателя

Рис. 1

Обычно такое встречается когда в комнате много источников света и какой-то выходит из внимания. На Рис. 1 - это люстра

Второе. Механизмы, которых не существует

Тут рисовать нет смыла, речь идет о механизмах которые встречаются у ограниченного числа производителей. К тому же многие еще и покинули Россию. Про какие механизмы идет речь:

• Двухклавишный перекрестный переключатель

• Трехклавишный выключатель/переключатель

• Совмещенные ТВ+RJ45

• рамки на 5 и более постов

• Другие информационные розетки

Третье. На одном плане механизмы есть, а на другом плане или развертке их нет, или находятся на другом месте

Рис. 2

На развертке (рис. 2) материализовалась розетка, а выключатель съехал на 5 см

Четвертое. Вывод кабеля питания кондиционера под чистовым потолком

Но питание в кондиционер обычно заводится в нижнюю часть, к тому же над кондиционером надо оставлять место для забора воздуха.

Пятое. Отсутствие предусмотренных ниш для размещения блоков питания светодиодной подсветки

Не всегда есть возможность разместить БП в электрощите, ввиду удаленности от такового. Толщина стен и габариты БП могут не позволить разместить БП в стене за выключателем. Лучше предусмотреть ревизионный люк в потолке в незаметном месте или выделить место в шкафу

Шестое. Подбор техники без учета выделенной мощности

Чаще всего это индукционная варочная панель в старом фонде, но может быть, конечно, и электросауна

Седьмое. Использование символов ГОСТ не по назначению

На рис. 1, например, символом 1кл переключателя для открытой проводки обозначен 2кл выключатель для скрытой. В больших проектах такие обозначения могут заставить тратить время на поиски переключателя со второго места. Обозначений по ГОСТ конечно не достаточно, не не стоит коверкать их смысл. Если есть заинтересованные, поделюсь своим набором элементов для создания планов в MS Visio

Восьмое. Отсутствие отдельного выключателя для управления вытяжкой в с/у

Конечно это могло быть согласованно с заказчиком, но лучше заложить линию на будущее, дабы не портить дизайнерский ремонт из-за такой ерунды

Девятое. Розетки для точек доступа

Часто встречаю упоминание (напоминание) про розетку для роутера. Но этого бывает недостаточно, когда у вас большая площадь, несколько этажей, экранирующие перегородки и перекрытия стоит позаботиться о распределении розеток для WiFi, для покрытия всей площади, в идеале стоит использовать бесшовный WiFi

Десятое. Расположение розеток на стояках

Рис.3

На рис. 3 подобная ситуация, по плану закрыть стенкой стояк отопления или канализации. А потом, когда стенка уже вроде есть на новом плане, появляется мысль поставить на нее розетку. На рисунке красным пунктиром нарисована установочная коробка и то, как она перекрывает стояк.

Одиннадцатое. Пляшущие точки привязки

Рис. 4

На рис. 4 отступы для блока из четырех розеток указаны кроде как от края стены до центра блока. По факту такое не возможно - блок выйдет за пределы стены! Видимо расстояние было указано между стеной и краем рамки или центром крайнего механизма. Когда указание размеров пляшет в проекте подобны образом, под сомнение попадают и расстояния подобные указанным между блоком из 4х и 2х розеток

Это все, что пришло сходу в голову. Пишите в комментариях что вспоминается вам.

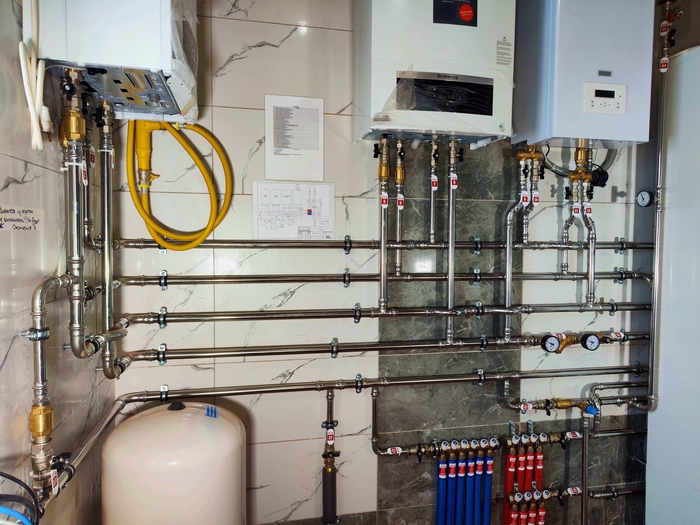

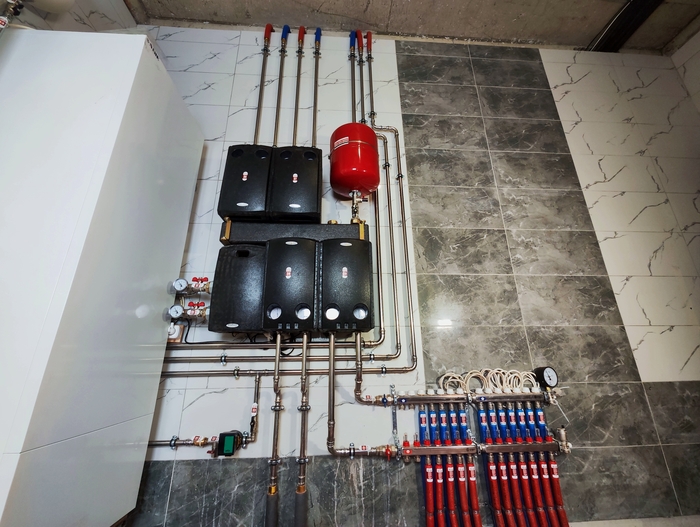

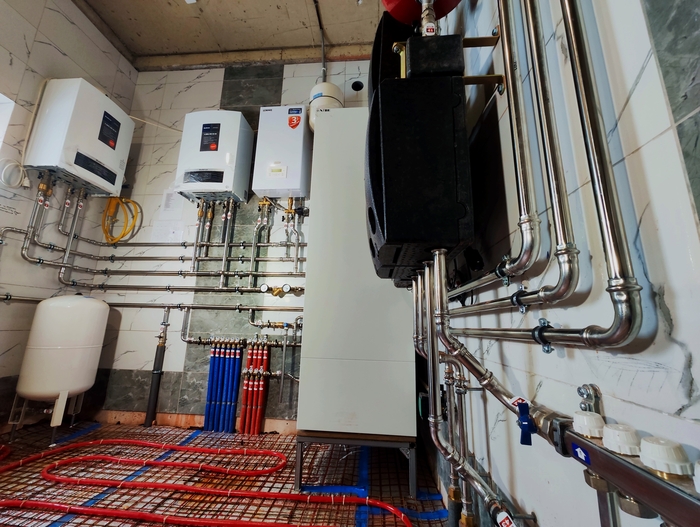

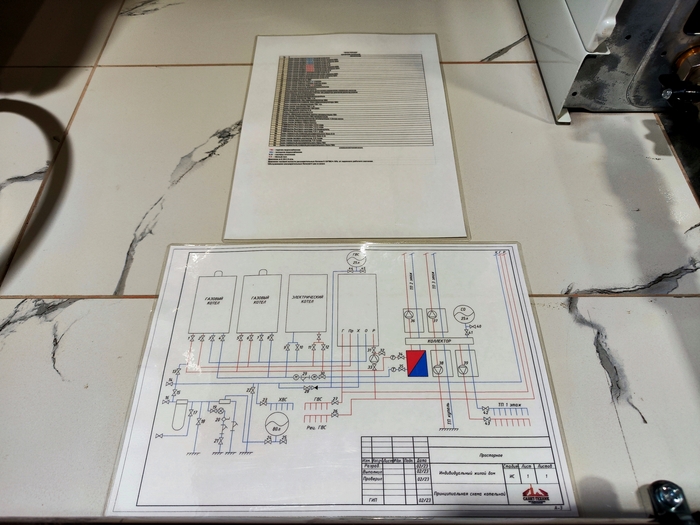

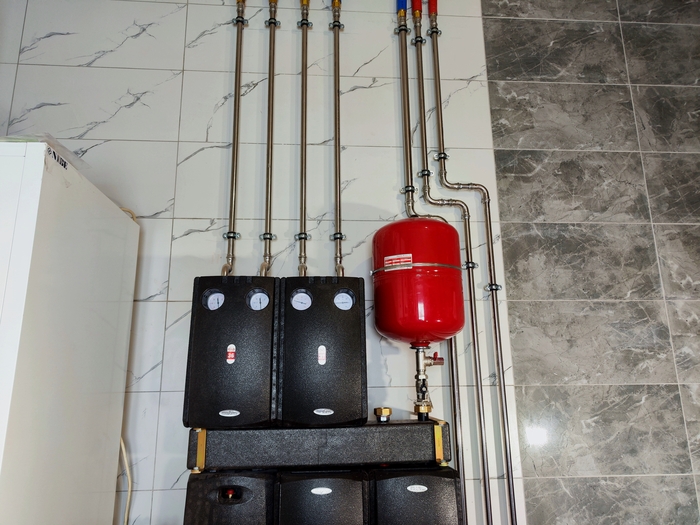

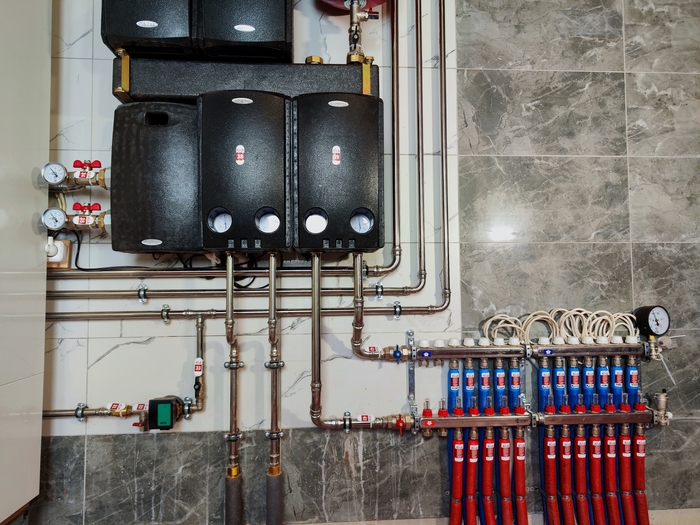

Выполнен монтаж котельной дома площадью 300кв.м.

Стоимость оборудования и материалов -645т.р.
Стоимость работ - 124т.р.

Иии ещё один объект, где какая-то бригада начала монтаж и не закончив работы просто свалила. Сколько ж таких поганцев..

В общем, заказчик этого дома набрал меня ещё до НГ и попросил доделать небольшую часть внутренних систем канализации и водоснабжения с отоплением и полностью смонтировать котельную, так как его монтажник пропал. Я, как и здесь - 13 октября 2022 года. УДАЛЬЦОВО, часть 1 | Пикабу (pikabu.ru) - сразу сказал, что выезд парней на объект для оценки того, что:
- выполнено,
- нужно доделать, исходя из того, как выполнено то, что сделано(прикольная фраза, Ггг),
- пересчитать материал, который остался от монтажника,
- посчитать материал, который нужно докупить
будет стоить 10т.р. и оплачивается парням в день выезда.
Заказчик согласился.

Передал этот объект Жене с Юрой. Они съездили на объект, где всё посмотрели и пересчитали. Заказчик расплатился и они составили список недостающего материала.
Закупили, выполнили.

На видео ниже я говорю, что не понятно, зачем котлы для каскада по 30, либо 35кВт(так как для дома 300кв.м. два агрегата по 24кВт более, чем достаточно). Но затем Юра с Женей объяснили, что здесь не классический каскад, а просто тупо будет работать либо один, либо другой котел. Поэтому и загрузка бойлера выполнена не после гидро разделителя, а напрямую от каждого котла.

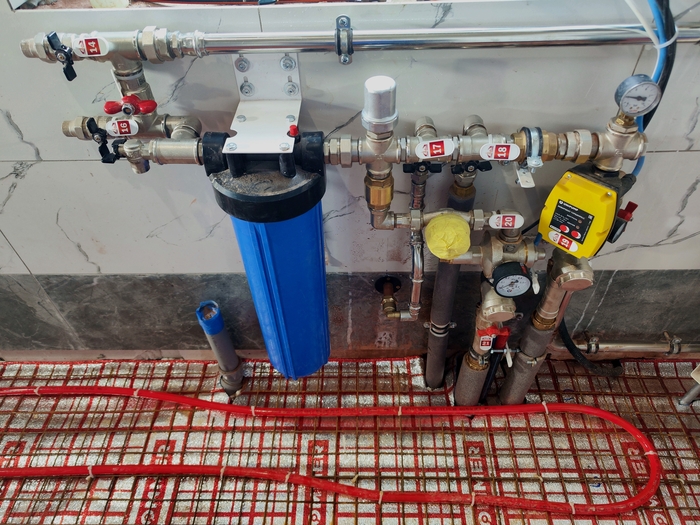

Заказчик перестраховался не только двумя газовыми котлами и одним электрическим, но и водоснабжением, - ввода воды два, - она может поступать как из центрального водоснабжения, так и из скважины.

Наткнулась на циане (или аналогичном сайте) на фото квартиры на продажу. Бросилась в глаза непривычная взгляду картина в месте подсоединения батареи к стояку. Для информации (вдруг важно): дом многоквартирный, этаж средний, за оконным проемом балкон.

Подскажите, кто знает, все нормально или что-то все же не так?

Всем доброго дня.
Наконец-то сегодня решил проблему с сантехникой.
Спустя пару месяцев после ремонта сантехники в ванной и туалете перестала нормально сливаться вода в ванной.
Когда стиральная машина начинает сливать воду - вся вода течет в ванну.
Вода из раковины в ванной комнате так же при сильном напоре либо уходила плохо либо в ванную из слива вытекала.

Было прочитано и просмотрено несколько часов чужого мнения. И все сводилось к одному:
1. Засор
2. Слишком маленький угол наклона для слива воды.
3. Слив канализационной трубы находится выше уровня слива из ванной или на одном уровне.
Самая жопа, что 2 из 3 пунктов у меня и было.
Я не мог грешить на засор, т.к. и двух месяцев не прошло после ремонта.
В общем я купил 3.5 метровый трос для прочиски канализации. Сегодня решил прочистить.... и достал огромный шматок волос.
Не знаю, как это оказалось в сливе канализации. Из домашних ни кто не сознается. Решил поделиться с вами.
Если вода стала плохо уходить - не пользуйтесь всякими средствами - купите трос. Цена в инете не более 300-400 рублей. Ни одно средство так не прочистит, трос! Надеюсь, что кому-то помог.

P. S. Самое обидное, что в инете столько видео и статей, но толком ни кто ни чего нормально не может объяснить. Все приходится делать на своем личном опыте.
