sersem1

Понадобилось мне считать данные с dvd диска, сунулся, а рабочих приводов то и нет. Зато ноутбучных dvd приводов прям целая коробка.
Кто не в курсе: ноутбучный привод к десктопу не подключить - разъем у него хоть и sata, но свой: sata odd.
Тут я вспомнил про вот такую вещь: sata-usb переходник.

Лежал ненужный, тк жёсткий диск с которым он ранее работал - покрылся bad секторами и был выброшен в помойку. И решил я его приспособить для dvd привода.
Да, тем кто скажет, что купить за 300р usb-odd проще, отвечу: нужно было сейчас, а не через месяц, ждать посылку с АлиЭкспресс слишком долго.
Итак, приступаю к переделке:
Для начала смотрим различия в разъемах:

Аккуратно вынимаю все пины кроме 2,3,5,6 (начиная от ключа- начала) и паяльником оплавляю разъем до нужной длины

На фото видно, что разрез разъема следует проводить после 6 пина. Снимаю отрезанную правую часть разъема и бросаю перемычку для поступления питания на 5в. В моем случае соединил пины 2 и 3 и пин 8. Пины 2 и 3 не использовались и для моих целей это подошло идеально.

Готовое изделие.

Ну и испытания: при подключении в usb компьютера появился DVD привод, нужный диск был считан. Вся переделка заняла 15-20 мин.

Здравствуйте всем!
Из дружественного сервиса получил в ремонт ноутбук с диагнозом - не заряжается. Клиентом был куплен новый аккумулятор, но заряд в нем так и оставался на одном уровне при подключении к зарядному устройству. В windows 10 аккумулятор (и старый и новый) определялся, но не заряжался.
Что ж , будем сначала проводить визуальный осмотр. Вскрываю:

Увидел причину сразу: вдавленная и поймавшая клин кнопка отключения аккумулятора. В данной модели она находится на дополнительной плате, которая соединена широким шлейфом с материнской платой. Хотя обычно эту кнопку размещают поближе к разъёму аккумулятора.
Меняю кнопку:

После замены аккумулятор стал заряжаться.
Ноутбук протестировал и выдал.
Надеюсь мой пост поможет начинающим ремонтникам и всем неравнодушным к ремонту.

Работаю в сервисном центре, стараюсь публиковать интересные ремонты, которые могут помочь начинающим ремонтерам.
На этот раз принесли в ремонт ноутбук MSI GF63 Thin. При нажатии на кнопку включения - экран черный, индикация включения есть. Со слов клиента - проблема возникла после замены термопасты, нет изображения. До замены из диспетчера устройств пропала дискретная видеокарта, что и явилось причиной того, что клиент захотел почистить ноутбук от пыли и заменить термопасту. Плата (MS-16R31), потребляет при включении около 0,3А.
Разбераю. Сразу бросается в глаза хаб. Я честно не знаю, как так можно менять термопасту чтоб кристалл лопнул. Смотрите сами:

Заказываю новый хаб, а пока он едет, снимаю старый и прохожусь оплёткой по пятачкам, потом смываю остатки флюса.

Также, при смене хаба обязательно следует прошить биос с чистым регионом. Скачиваю его с оффициального сайта, выпаиваю микросхему и прошиваю программатором, не забывая перенести в новый дамп ключ windows и блок dmi.
После того как хаб приехал, устанавливаю его и отмываю плату от флюса.

Получилось хорошо, да только после включения инициализации по прежнему нет, да и потребление стало ещё ниже - 0.1а. Тут два варианта: либо хаб прислали бу и он залочен (покупал как новый) или короткое замыкание во вторичном питании. Долго искать не пришлось - пробежался пальцами по переферии: в первую очередь смотрю сеть, контроллер картридера, звук. На аудиокодаке пальцы обожгло. Снимаю микросхему феном, предварительно укутав фольгой сверху все, что может расплавится.

При включении без аудиокодака ноутбук стартанул и выдал изо. Но видеокарта естественно в диспетчере устройств отсутствует.

Ставлю рабочий аудиокодак, проверяю звук. Все ок.
От дальнейшего ремонта - замена видеочипа, клиент отказался из-за высокой стоимости видеочипа.
Ставлю ноутбук на тест стабильности системы в AIDA64 на два часа. После такого теста, если есть какие либо болячки - они обычно вылезут.

После успешного теста ноутбук выдан клиенту.

В преддверии новогодних праздников решил проверить работоспособность имеющихся гирлянд - ни одна не работает.  Покупать новую не стал- захотел сделать сам, тем более для этого у меня все было, да и дома полно помощников.

Что понадобится:

Cветодиоды 5 цветов 3v - 25шт. (стоимость за 100 шт около 300р на aliexpress)

Патч-корд (Lan провод) 3 метра (стоимость 70р)

Термоусадка (50 р комплект)

Блок питания на 3v от старого сотового телефона. Я нашел у себя на 3,6v  (думаю такой найдется почти у каждого человека старше 30 лет)

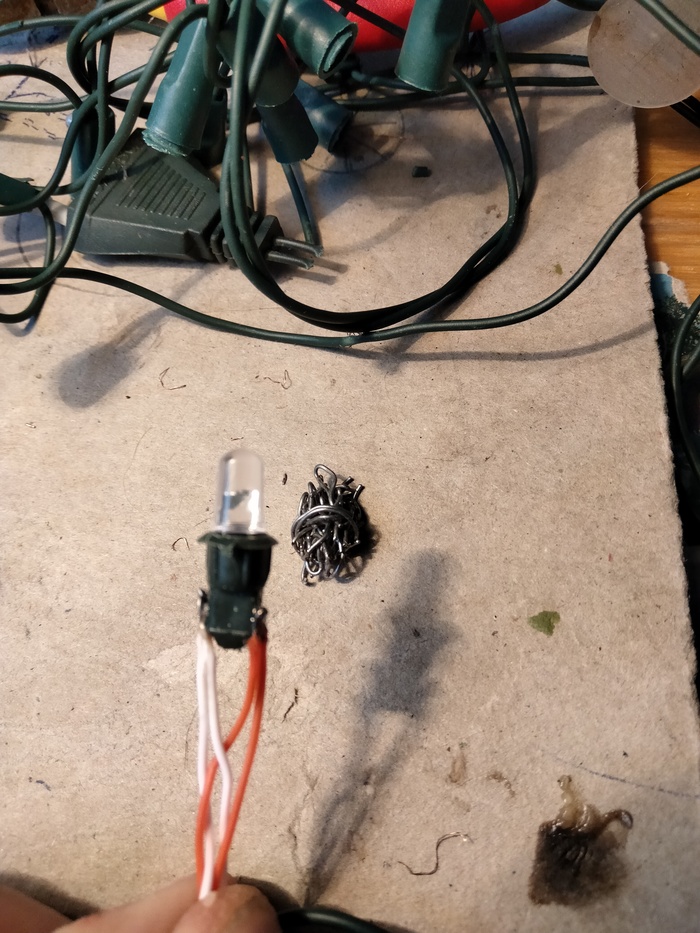

Выдергиваем патроны со старых гирлянд, (можно и без них, но будет не так аккуратно), вынимаем старую лампу и вставляем наш светодиод и загибаем ему ноги:

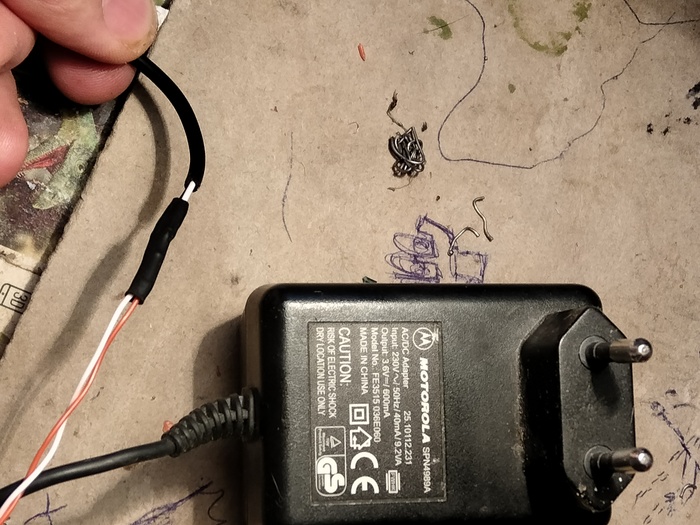

Далее срезаем коннекторы с кабеля lan и потрошим его, вынимая одну пару. Надеваем термоусадку и запаиваем красный провод на длинную ногу светодиода (это будет у нас +), а на короткую белый (это будет -). Подтягиваем термоусадку повыше и ужимаем её феном (можно тем что для волос).  Проверяем подавая 3v на провода с блока питания от старого сотового телефона

И так светодиод за светодиодом: короткая нога на минус (белый провод), длинная на плюс (красный). Я брал расстояние 15-20см.

При таком подключении (параллельном) даже если один светодиод сгорит - не погаснут все.

Если все правильно сделали, то будет у вас что-то похожее:

Работа заняла около 3 часов с перерывами на кофе. Помогал 1 ребенок и 2 кота.

Доброго времени суток! Работаю в небольшом сервисном центре, стараюсь выкладывать интересные ремонты ноутбуков. Вот один из них, по моему мнению:
Ноутбук Samsung np300e7a был залит водой. Залитие было снизу, клавиатура выжила. Материнскую плату (scala3-17) восстановить не получилось, слишком много на ней образовалось окислов, решиил менять. За вменяемую сумму плату с гарантией найти на Авито не удалось, были предложения только от 6000 + пересылка, либо дёшево у частных лиц, но без гарантии. Мне же клиент поставил условие: уложиться в 5000р. Поспрашивал по друзьям из разных СЦ, нашлась плата Scala3-15/17 за 3700р, с гарантией. Решил брать. Здесь покажу как я смог её переделать в Scala3-17.

Выявленные различия:
1. на scala3-15/17 есть: картридер и его чип и обвязка, кнопки тачпада, светодиоды индикации (на scala3-17 все вышеперечисленное находится на отдельной плате и соединяется шлейфом с материнской платой. Разъема под шлейф на Scala3-15/17 конечно не распаяно, но есть место для устаноки.)
2. На scala3-15/17 не подходит куллер от scala3-17, короткий шлейф, тут надо просто удлинить.
3. Не подходит охлаждение, надо сверлить.
4. Как выяснилось при осмотре, на купленной матери нет чипа сети Lan.

Начал с лёгкого: удлинил шлейф, взяв более длинный с похожего куллера. Спаял, заизолировал, снаружи положил в термоусадку.

Теперь система охлаждения. Смотрю, где не подходит:

Всего лишь один винт не входит. Но есть момент: даже со снятым винтом охлаждение не доходит до кристалла видеочипа. Проверил это просто: намазал термопасту и приложил охлаждение. Процессор оставил четкий след. Видеочип нет.
Решил это просто - снял стопорное кольцо с крепления второго винта. Ну и дырку конечно просверлил. Сверлил дремелем, вышло кривовато, но держит хорошо.

На снимке видно, что след от видеочипа попал на чёрную защитную пленку, я ее конечно снял, чтобы не препятствовать полному контакту кристалл-медь.
Осталось снять картридер и его чип, обвязку, напаять разъем (он с обратной стороны) и убрать кнопки и светодиоды . Ну и напаять отсутствующий чип сети.

Итог:

После напайки разъема соединил шлейфом - индикация есть, отлично.

После сборки протестировал в Aida64 тестом стабильности системы: температура не поднималась свыше 65гр, охлаждение село хорошо.

Берегите свою технику.

Доброго времени суток! Работаю в небольшом сервис-центре, стараюсь выкладывать интересные, с моей точки зрения, ремонты.

В данном случае пациент - ноутбук HP 15-e052sr. Его выкупили за 2000р, бывший владелец уже относил его в местный СЦ, где посчитали ремонт нецелесообразным. Надо сказать, что ноутбук не новый, его характеристики 15" i3-3110M 6Gb 750Gb AMD HD8670M 1Gb, но внешне выглядит отлично, и если б не кружка с водой...

Вскрываю. Плату до меня мыли, это видно. Визуально оцениваю повреждения. Они очень значительны. Смотрите сами:

Понимаю, что тут работы на несколько дней (меньше конечно, но постоянно отрывают текущими ремонтами) и все таки решаюсь попробовать. Согласовываю сумму, мне дают добро, приступаю.

Сначала отмываю с помощью средства для мытья стекол плату дочиста.

Первым в утиль отправил мультиконтроллер. Его шансы на выживание были близки к нулю. Снял его с помощью сплава "розе", тк рядом находится разъем клавиатуры, а опалить его феном - моветон. Далее поднимаю разъем  LVDS, восстанавливаю дорожки, меняю прогоревшие конденсаторы. Хорошо что на эту плату (DAR62CMB6A0) есть схема.

Дорожки восстанавливаю вот такой медной проволокой:

После восстановленную дорожку мажу УФ лаком и отверждаю его с помощью УФ лампы:

После того как внешне все привел в порядок настает время первого включения. Как вы и догадываетесь, никакого включения не произошло. А ЛБП показал потребление в 50 мА, что далеко от нормы. Смерил мультиметром сопротивление сразу после входных ключей - 4 Ом. Короткое замыкание. Подаю с ЛБП 1в и сразу нахожу виновника кз (обжег мне пальцы):

Нашел похожий мосфет на доноре от Lenovo, поставил, кз ушло. И да, материнская плата стартанула, но ИЗО не появилось. А появилось оно после прошивки биос на программаторе. При тестировании выяснилось, что еще и аккумулятор не заряжается. Нашелся пробитый нулевой резистор и сгоревший чарджер. Итого заменено 19 конденсаторов, 5 резисторов, чарджер, мосфет и мультиконтроллер, ну и конечно клавиатура:

И итог:

ЗЫ: Простите за мыльные фотографии и отсутствие маникюра

ЗЗЫ: Ремонт занял 4 дня, делал его в перерывах между текущими ремонтами, в сумме около 12 часов. Стоимость составила 5000р.

ЗЗЗЫ: Для тех кто ждал продолжение истории Жёсткий развод от сервиса по ремонту ноутбуков

Встретил человека на днях и узнал, чем закончилась история. Нет, никто никого не побил... Все как всегда - спустили на тормозах.  А человек просто купил новый ноутбук. :((

Доброго времени суток! Работаю в небольшом сервисе по ремонту ноутбуков. Решил поделится, как можно быстро починить macbook a1706 с ошибкой: "Для вашего MAC доступно критическое обновление ПО, но при его установке произошла ошибка"

Ошибка появилась у клиента после того как пришло обновление, ноутбук стал обновляться, ушел в перезагрузку и выскочило данное предупреждение. При нажатии "Повторить" Мак думает и снова выбрасывает данное сообщение. Важная деталь: когда клиент принес ноутбук, не работал тачбар и подсветка клавиатуры.

От клиента получаю задние: сохранить данные и по возможности сделать рабочим ноутбук.

Доступ к данным получаю легко: Выключаем. Зажимаем Shift и держим, нажимаем кнопку включения. Мак загружается в защищенном режиме, никакой таблички с предупреждением не вылезает. Зная пароль, захожу в систему и копирую все что необходимое клиенту, он довольный уходит.

Отступление от темы: первый такой макбук с аналогичной ошибкой и не рабочим тачбаром мне принесли пару недель назад. При попытке установки любой Оси ошибка все равно появляется, обойти ее нельзя.

Далее разбираю ноут:

Как и ожидалось, виднеются следы чего то липкого, ноут заливали (см рядом с левым вентилятором), хотя я это понял проведя рукой по клаве - клавиши характерно залипали...

Снимаю плату, выкрутив кучку винтов и сняв 15 шлейфов (без учета wifi), переворачиваю и вот оно:

После того как все вычистил и пропаял, ноутбук загрузился штатно, никаких табличек об обновлении не вылезло. Тачбар ожил, клавиатура выжила и была отчищена, ее подсветка заработала.

Любите свою технику!
