Габионы. Берегоукрепление
В продолжение серии про габионы расскажу кратко про один из таких объектов, спроектированный и построенный нашей командой. Объект один из множества, но лично мне он очень нравится, получился он неплохим, а период строительства был весьма веселым. Недавно был в этом месте, и так сказать - "проведал" его, все с ним хорошо.
Дело было в далеком 2016-м, в деревеньке под названием Масловка, стоящей на берегу Камы. Ранее нашей же организацией был построен участок берегоукрепления, причем в основе принципиального решения на затопляемых отметках была монолитная уголковая стенка, а габионы были уже на незатопляемых отметках. В данном случае - габионы не использовались как собственно берегоукрепительное сооружение, а выполняли роль подпорных стен. Вот так это выглядело.

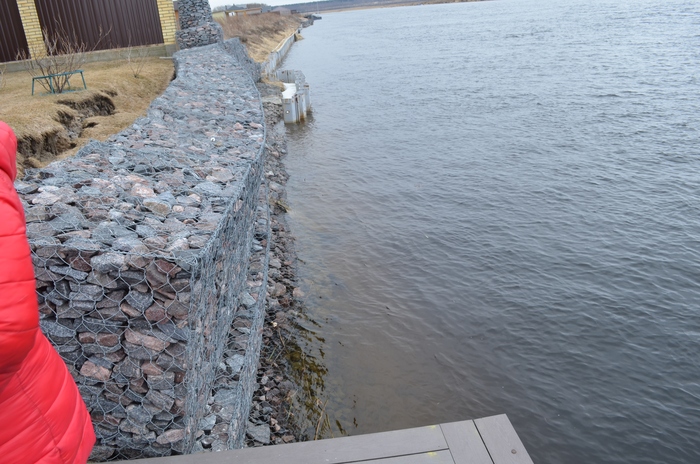

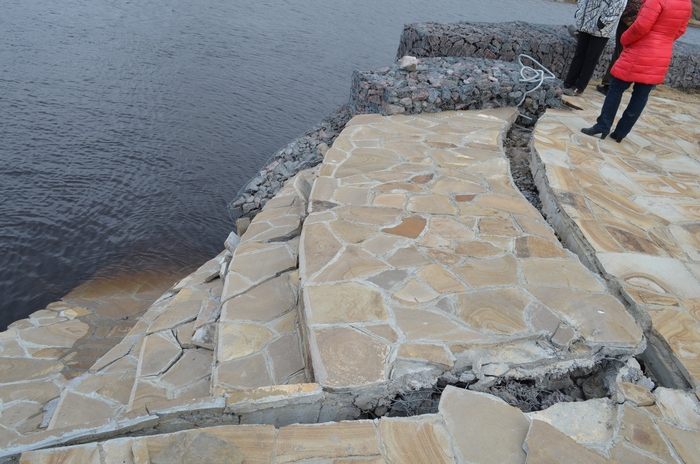

Существующий дом с берегоукреплением и причальным сооружением.
Когда началось освоение смежного участка, владелец тоже озаботился вопросом укрепления берега, но им было поставлено условие рассмотреть возможность применения только габионов, с целью уйти от монолитных работ. Это условие имело под собой ряд рациональных оснований, но сейчас не об этом. Главное - расчеты уверенно показали, что применение габионов с армопанелями - т.н. Системы Террамеш - вполне подходит в данных условиях, как грунтовых(изыскания мы делали и под этот участок тоже), так и для гидрологических, т.е нагрузки от грозной соседки в лице реки Камы были тоже учтены и рассчитаны.
Итоговое проектное решение выглядело так:
Разрез нового берегоукрепления.
И вот всю эту массу камней, песка и сеток необходимо было купить, привезти, организовать подготовку площадки, обеспечить место проживания бригады, пригнать технику, подключить необходимые временные сети, организовать охрану и т.п., то есть все то, что делается при любой стройке. Разрешения для работ по берегоукреплению были получены, ордера на земляные работы открыты, все со всеми согласовано, и получен аванс от заказчика.

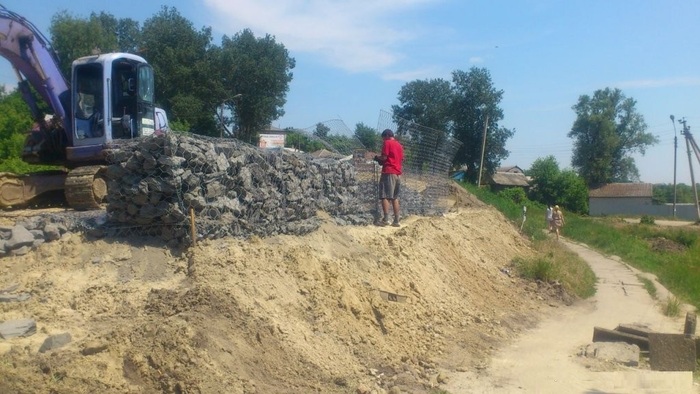

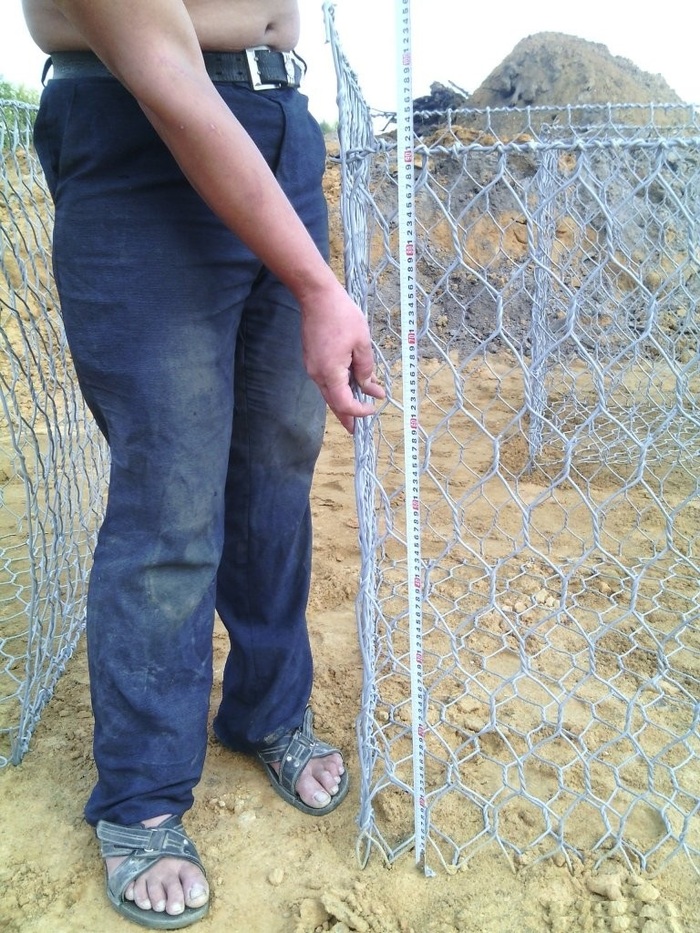

Укладка матрацев Рено и вязка первого ряда коробчатых габионов.
Быстро спланировав экскаватором контур береговой линии - столкнули часть земляных масс в Каму. Это конечно - не есть прям веригуд, но таким образом защитились от подмыва на период работ, быстренько сделали основание под матрацы Рено, собственно матрацы Рено(это плоские габионы) тоже уложили очень быстро, и стали вязать первый ряд уже коробчатых габионов.

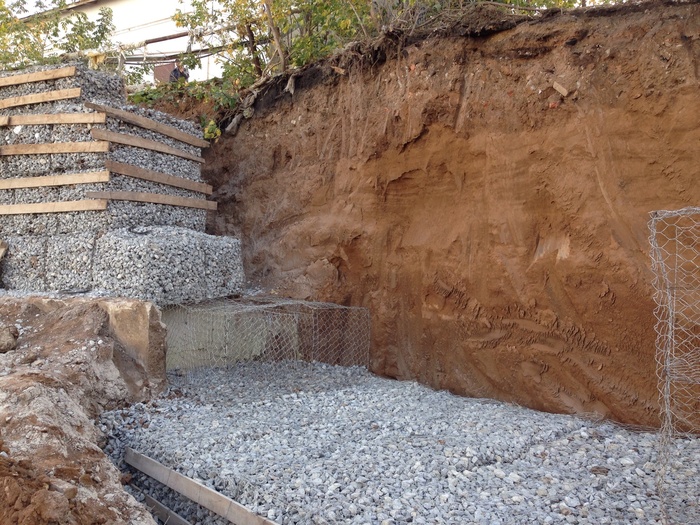

Выставление щитов.
Когда все клетки связаны - поставили "щиты", то есть конструкции из досок, которые обеспечат форму лицевой грани, на сленге габионщиков - "лица". На этом объекте было 2 "лица", то есть щиты ставились с двух сторон(так делается не всегда). Доски потом разбираются и используются для других целей. К этому моменту приехала часть камня для заполнения габионов, и организовалась логистика доставки песка, был решен вопрос с тяжелым катком для трамбования, с контролем степени уплотнения прибором Д-51(плотномером), и сделан первый геодезический контроль. То есть проверили нивелиром - не криво ли положили/собрали.
Геодезический контроль на всех этапах.
Дальше дело пошло быстрее. Собрав первый ряд - оттянули армопанель, закрепили, за заднюю грань завели геотекстиль и стали завозить песок. И так с каждым новым рядом.
Подача и послойное уплотнение песка.

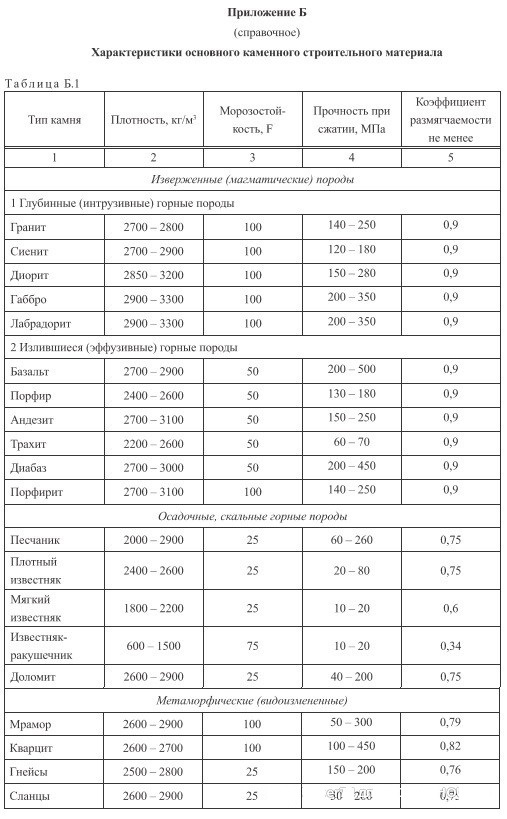

Заполнение габионов камнем.
Затрамбовались послойно, отразились в актах - и подвинули к переднему краю по новому слою песочка - свои камушки для заполнения габионов. В день монтажник габионов вручную укладывает/перекладывает до 4-тонн камушков...
Песик.
Авторский надзор над работами взялся осуществлять местный деревенский пес. Даже пытался надеть строительные перчатки.
Песик не хочет работать габионщиком.
Но потом решил, что работа габионщиком - это не его.
Нижняя терраса закончена, переход на верхнюю террасу.
Объект растет. На заднем плане подается песок и послойно растрамбовывается.
Стыковка.
"Пристыковались" к стенке-старожилу. Новая отличается цветом, но это не принципиально.
Монтаж верхнего, четвертого ряда.

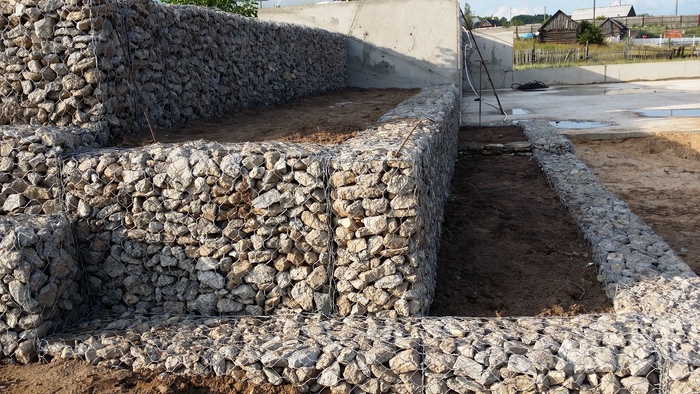

Вид сбоку.

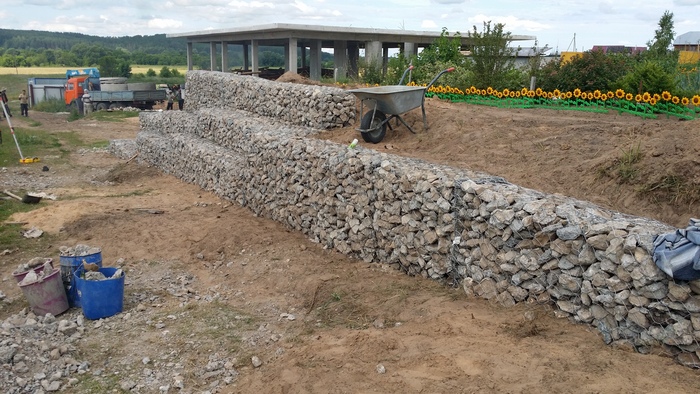

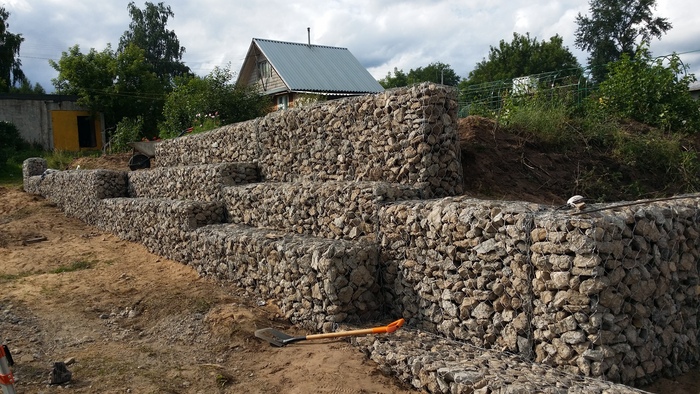

Участок спланирован двумя террасами, так что габионы в плане уложены буквой "Г".
Почти закончили.
Ну вот в целом и все. Затем спланировали ту кучу, которая была ранее сдвинута в Каму, уположив береговой откос, сделали песочный пляжик и прочие мелочи.
В целом - объект был очень неплохой, погоды стояли благолепные, и коллектив загорал и купался не отходя, так сказать - от производства. Были конечно и дождливые дни.
Был дождик и ветер.
Но в целом - все окей и веригуд.
