Приветствуем всех и каждого. Сегодня на операционном столе для вскрытия новенький смартфон Xiaomi Mi NOTE 3. Но операции, то есть ремонта, не будет, - это скорее обзорный, классический разбор телефона.

Чтобы добавить интересности - спойлер: при разборе нам открылись не очень приятные подробности о данном гаджете.

Приступим.

Для начала извлекаем лоток сим-карты. Как обычно, снимаем заднюю крышку. Она закреплена на клипсах и двухстороннем скотче. Советуем использовать пластиковую лопатку, подойдет и медиатор. Можно конечно сделать это и металлическим инструментом, но крайне аккуратно. Как только все клипсы отщелкнуты, убираем крышку в сторону.

Сняв крышку, видим защитный экран, который крепится на десяти болтах. Берем отвертку и откручиваем их, чтобы продолжить.

Теперь этот защитный экран необходимо снять, для этого мы используем пластиковую лопатку, можно и пинцет, главное - быть предельно осторожным, ведь кроме болтов, его держат клипсы.

Теперь мы видим основную плату смартфона Mi Note 3, защитные экраны и шлейфы.

А именно: межплатный, который связывает основную и вспомогательную платы, шлейф аккумулятора, шлейф дисплея, коннектор камеры, коаксиальный кабель, шлейф боковых кнопок. Также наблюдаем модуль двойной камеры и разъем 3.5 под наушники.

Поочередно отсоединяем шлейфы, не делая резких движений, а также снимаем защитное стекло с модуля камеры.

Сама плата дополнительно держится, правда, всего на одном болтике.

Бережно снимаем модуль камеры, взяв его пинцетом с двух сторон. Затем снимаем и плату, соблюдая все ту же осторожность. Вот теперь мы можем взглянуть и на “темную” сторону платы.

Снимем защитный экран с блока памяти и процессора, чтобы показать вам один большой секрет этого гаджета.

Итак, тут мы видим нетипичный фрагмент синего цвета (термопрокладка). Задаемся вопросом: для чего здесь это? Недолго думая, даем ответ. Эта штука нужна для того, чтобы отводить тепло от процессора Qualcomm Snapdragon 660. То есть тепло переходит на нее, далее взаимодействует с защитным экраном, на котором распределена термопаста, и только уже потом переходит на своеобразный радиатор.

Эта та самая вещь, о которой мы говорили в начале. Такие ухищрения для отвода тепла делают только тогда, когда есть опасность серьезного перегрева. На основании этого делаем вывод, что смартфон греется "будь здоров".

На самой плате мы видим датчик освещения и приближения, и модуль фронтальной камеры.

Снимем сначала датчик.

А затем и камеру.

Основная плата разобрана конечно не полностью, но для диагностики устройства этого достаточно.

Переходим к вспомогательной плате. Как видите, защитный экран тут крепится на восьми болтах. Смело и аккуратно откручиваем их. Готово. Пинцетом поддеваем его, и экран снят.

Мы видим на защитном экране динамик, вибромотор и индикатор влаги, собственно, с ним все.

Далее еще одна вспомогательная плата. Видим, что она прикручена двумя болтиками.

Видим коаксиальный кабель, разъем питания, межплатный шлейф, шлейф дактилоскопического датчика и микрофон.

Поочередно отсоединяем их от платы, используя при этом пинцет. Не забываем про коаксиальный кабель, а также откручиваем два болта, которые и держат нашу плату. Все готово для того, чтобы удалить плату из телефона.

В дополнение к болтикам она еще и приклеена на двухсторонний скотч - поддеваем лопаткой плату, преодолеваем сопротивление скотча - готово, плата снята.

Под ней есть еще один (последний) шлейф, перед завершением разбора - это шлейф тачскрина.

Все, уважаемые. Операция по вскрытию успешно окончена, телефон разобран.

Скоро ждите новых разборов:)

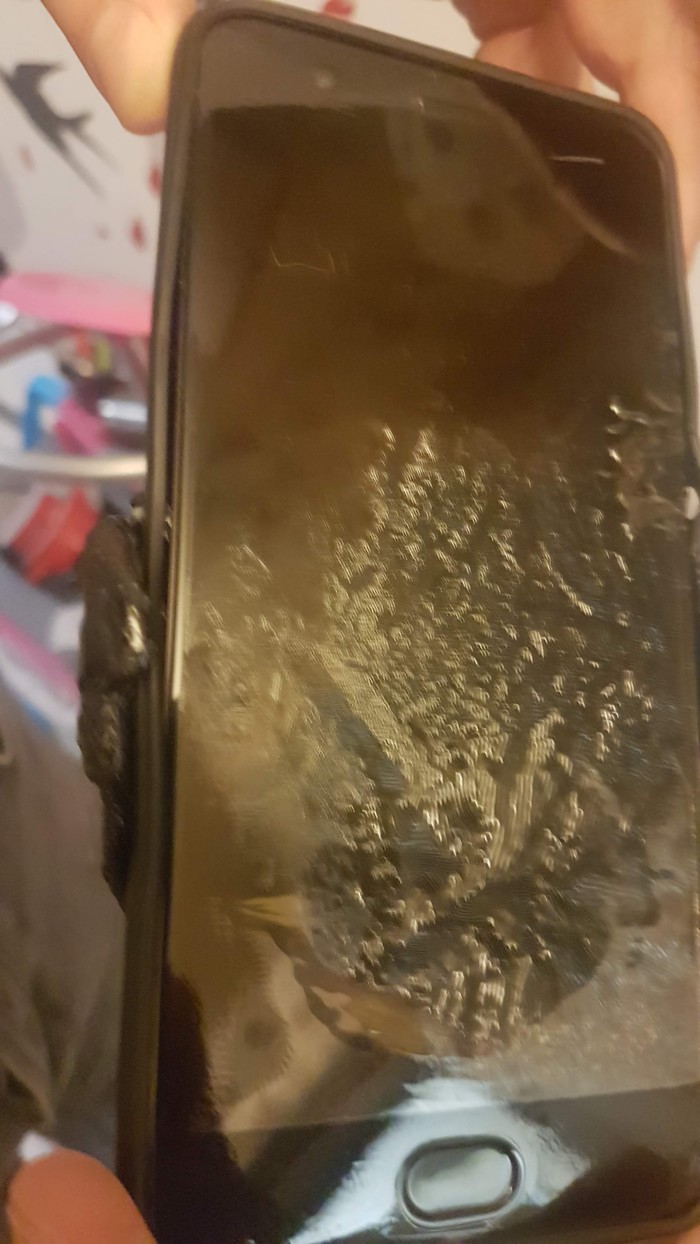

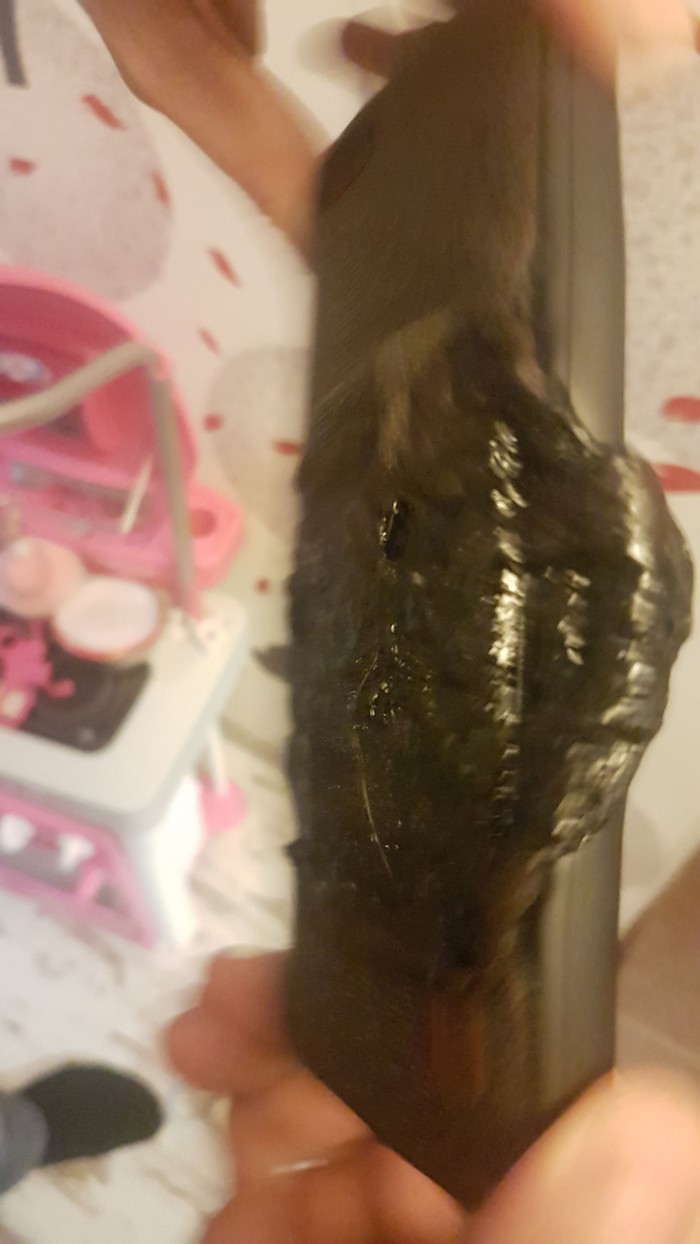

P.S. Вот так в итоге. Расскажите может, уважаемому сообществу, было бы интересно что бы мы что-то для вас разобрали?)
